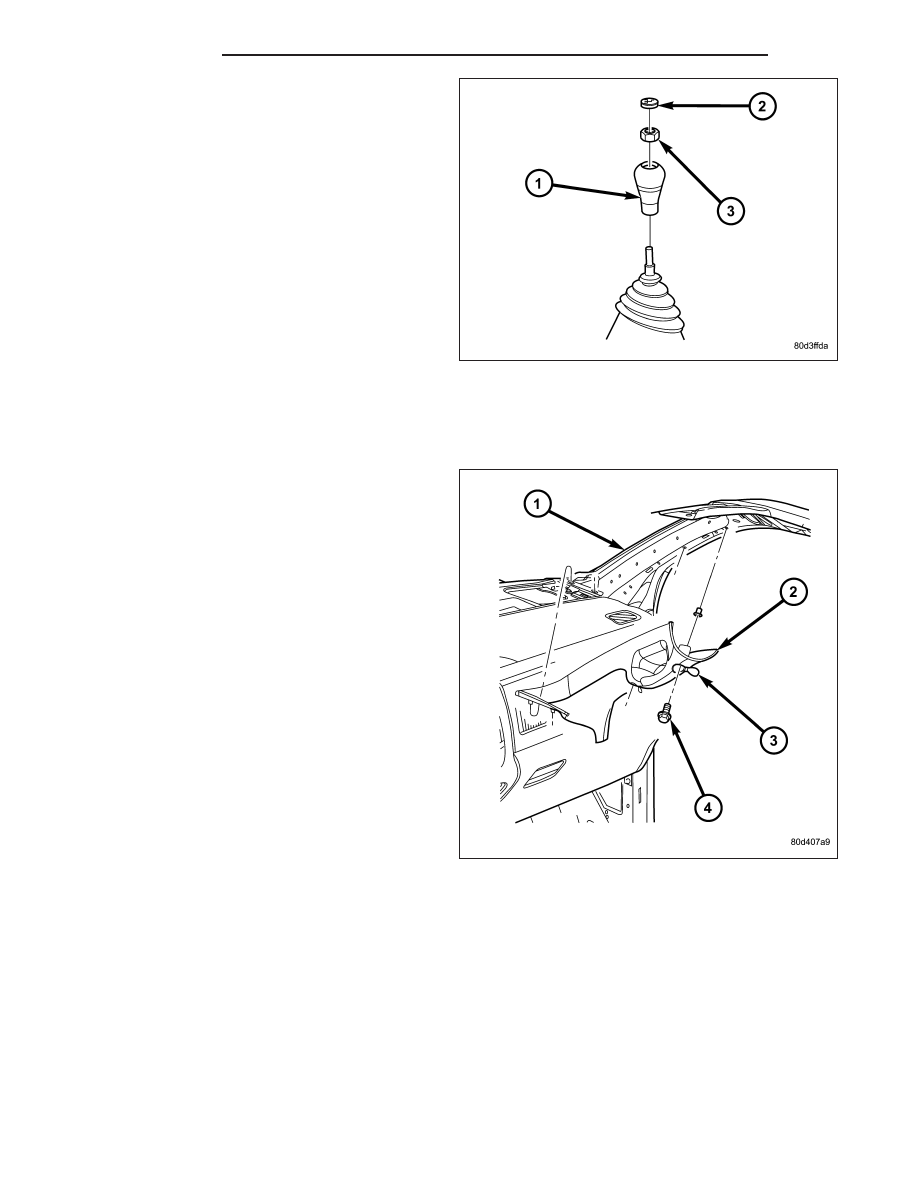

4. Install the nut (3) that secures the shift knob (1) to

the gear shift lever. Tighten the nut to 27 N·m (20
ft. lbs.).

5. Install the insert (2) into the top of the shift knob.

A-PILLAR TRIM/GRAB HANDLE

REMOVAL

1. Using a small flat-bladed tool, carefully open the

two fastener covers (3) located in the a-pillar trim
panel (2).

2. Remove the two bolts (4) that secure the a-pillar

trim panel to the a-pillar (1) and remove the trim
panel.

23 - 150

INTERIOR

DR/DH

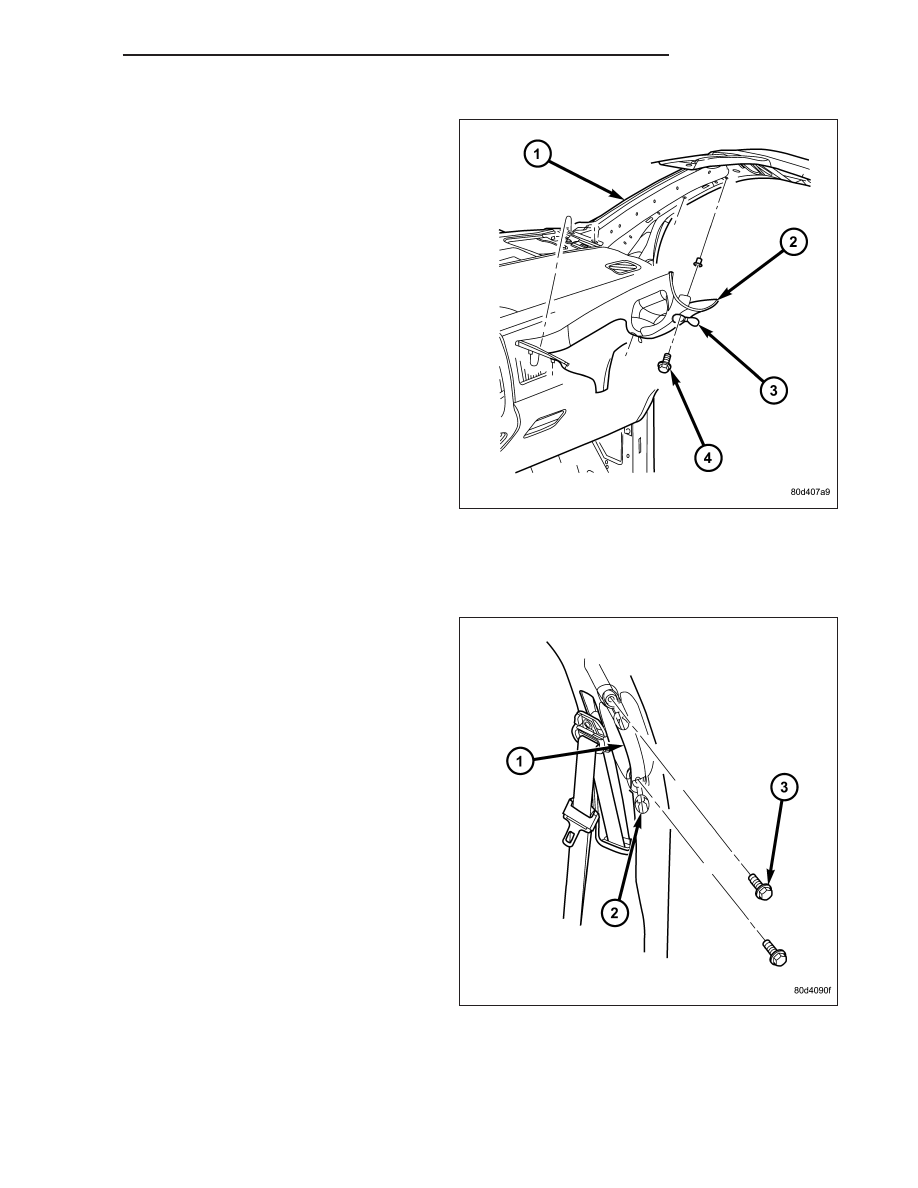

INSTALLATION

1. Position the locating tab of the A-pillar trim panel

(2) into the slot located in the top of the instrument
panel.

2. Install the A-pillar trim panel onto the A-pillar (1)

and install the two bolts (4). Tighten the bolts to 6
N·m (55 in. lbs.).

3. Close the two fastener covers (3) located in the

A-pillar trim panel.

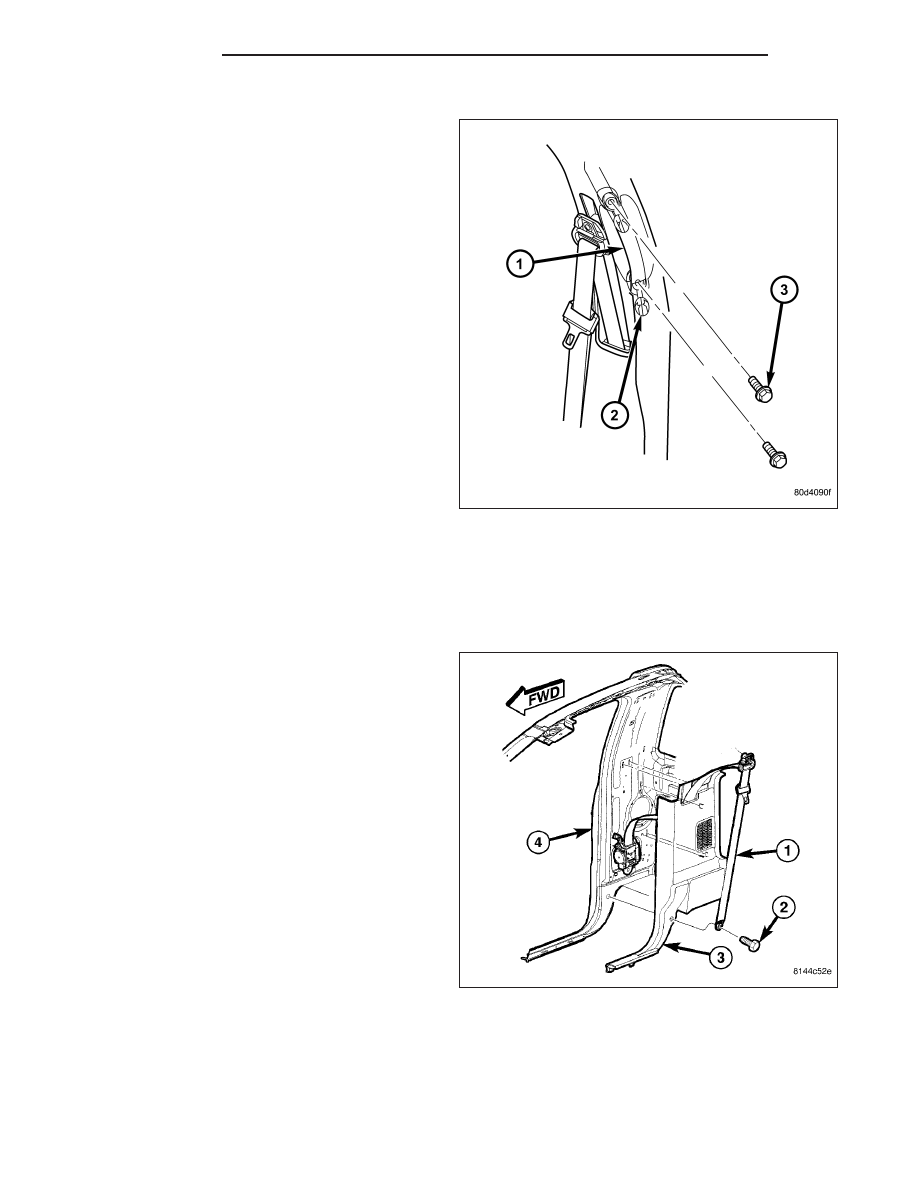

B-PILLAR GRAB HANDLE

REMOVAL

1. Using a small flat-bladed tool, carefully open the

two fastener covers (2) located on the grab handle
(1).

2. Remove the two bolts (3) that secure the grab han-

dle to the B-pillar and remove the grab handle.

DR/DH

INTERIOR

23 - 151

INSTALLATION

1. Install the grab handle (1) onto the B-pillar and

install the two bolts (3). Tighten the bolts to 6 N·m
(55 in. lbs.).

2. Close the two fastener covers (2) located on the

grab handle.

B-PILLAR LOWER TRIM

REMOVAL

REGULAR CAB

1. Remove the cowl trim panel (Refer to 23 - BODY/

INTERIOR/COWL TRIM - REMOVAL).

2. Remove the upper B-pillar trim panel (Refer to 23 -

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

REMOVAL).

3. Remove the bolt (2) that secures the seat belt (1)

to the bottom of the B-pillar (4) and position the
seat belt out of the way.

4. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the lower B-pillar trim
panel (3) to the B-pillar.

5. Remove the seat belt from the lower B-pillar trim

panel through the slot provided and remove the
trim panel.

23 - 152

INTERIOR

DR/DH

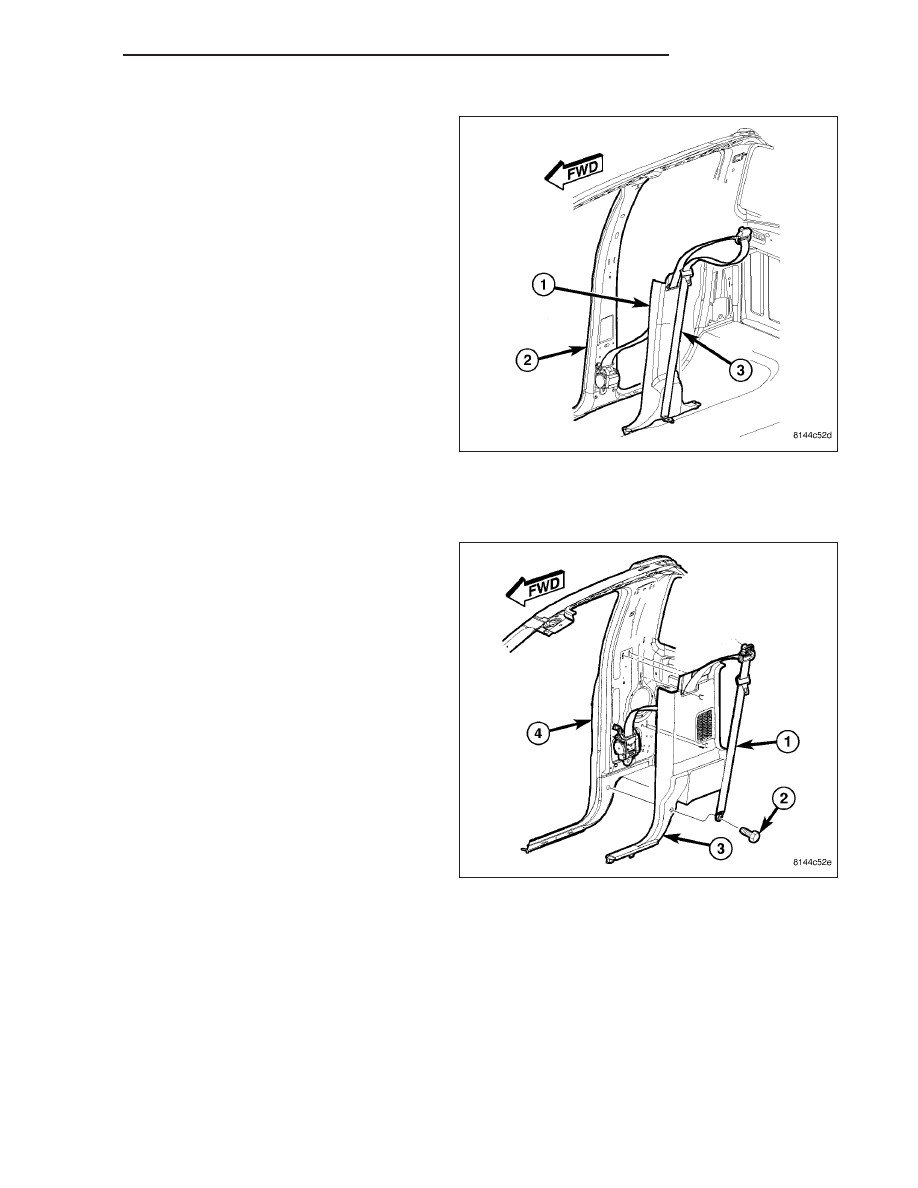

QUAD CAB

1. Remove the cowl trim panel (Refer to 23 - BODY/

INTERIOR/COWL TRIM - REMOVAL).

2. Remove the rear door sill trim cover (Refer to 23 -

BODY/INTERIOR/REAR

DOOR

SILL

TRIM

COVER - REMOVAL).

3. Remove the upper B-pillar trim panel (Refer to 23 -

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

REMOVAL).

4. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the lower B-pillar trim
panel (1) to the B-pillar (2).

5. Remove the seat belt (3) from the lower B-pillar

trim panel through the slot provided and remove
the trim panel.

INSTALLATION

REGULAR CAB

1. Route the seat belt (1) through the slot in the lower

B-pillar trim panel (3) and position the trim panel to
the B-pillar (4).

2. Engage the retaining tabs that secure the lower

B-pillar trim panel to the B-pillar.

3. Install the bolt (2) that secures the seat belt to the

bottom of the B-pillar. Tighten the bolt to 40 N·m
(29 ft. lbs.).

4. Install the upper B-pillar trim panel (Refer to 23 -

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

INSTALLATION).

5. Install the cowl trim panel (Refer to 23 - BODY/IN-

TERIOR/COWL TRIM - INSTALLATION).

DR/DH

INTERIOR

23 - 153
