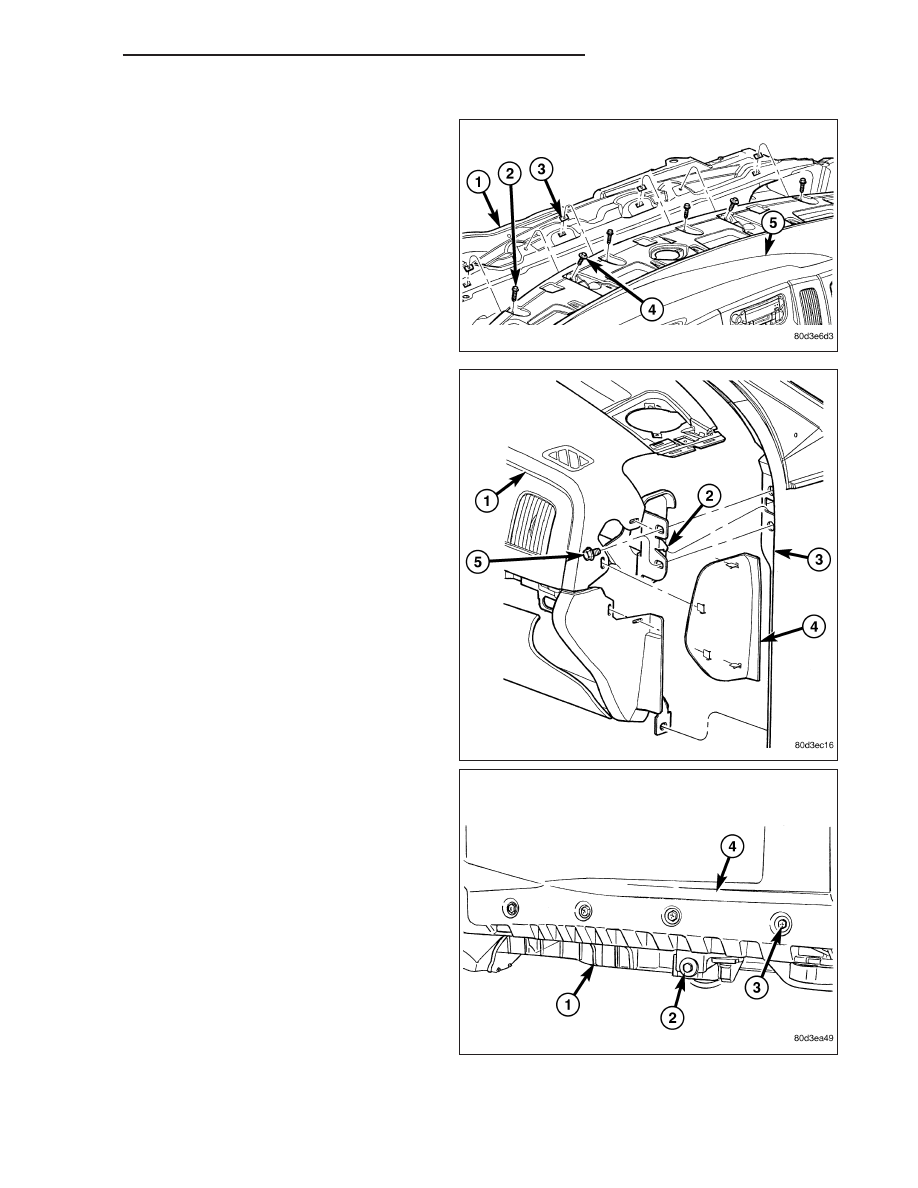

20. Remove the one bolt (2) that secures the instru-

ment panel (3) to the HVAC housing (1) below the
glove box opening (4).

21. Using a trim stick C-4755 or equivalent, from the

notch on the bottom, remove the right instrument
panel side cover (4) from the instrument panel (1).

22. Remove the right a-pillar trim (Refer to 23 -

BODY/INTERIOR/A-PILLAR

TRIM/GRAB

HAN-

DLE - REMOVAL).

23. Remove the three bolts (5) that secure the right

side instrument panel bracket (2) to the dash
panel (3).

24. Remove the four screws (2) that secure the

instrument panel (5) to the top of the cowl panel
(1).

25. Remove the two bolts (4) that secure the instru-

ment panel to the top of the cowl panel.

26. With the help of an assistant, lift the instrument

panel up and off of the cowl panel and remove
the instrument panel from the vehicle.

27. If required, remove the four plastic screws inserts

(4) from the top of the cowl panel.

23 - 134

INSTRUMENT PANEL

DR/DH

INSTALLATION

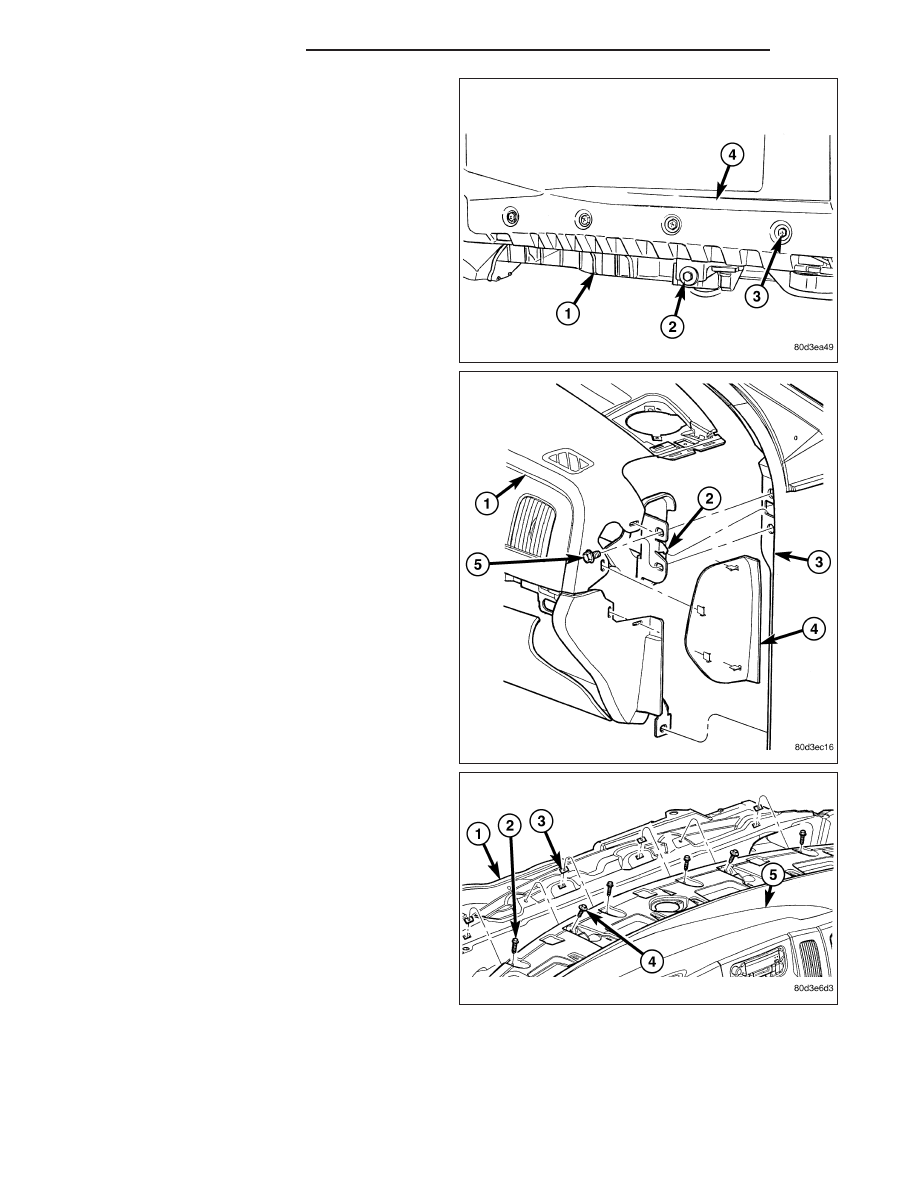

1. If removed, install the four plastic screw inserts (4)

into the top of the cowl panel (1).

2. With the help of an assistant, position the instru-

ment panel (6) into the vehicle and install the right
side guide pin and the left side guide hook to the
sides of the cowl panel.

3. Install the two bolts (4) that secure the instrument

panel to the top of the cowl panel. Tighten the bolts
to 12 N·m (9 ft. lbs.).

4. Install the four screws (2) that secure the instru-

ment panel to the top of the cowl panel. Tighten
the screws to 2.2 N·m (20 in. lbs.).

5. Install the three bolts (5) that secure the right side

instrument panel bracket (2) to the cowl panel (3).
Tighten the bolts to 12 N·m (9 ft. lbs.).

6. Install the right a-pillar trim (Refer to 23 - BODY/

INTERIOR/A-PILLAR TRIM - INSTALLATION).

7. Install the right instrument panel side cover (4).

8. Install the one bolt (2) that secures the instrument

panel (3) to the HVAC housing (1) below the glove
box opening (4). Tighten the bolt securely.

DR/DH

INSTRUMENT PANEL

23 - 135

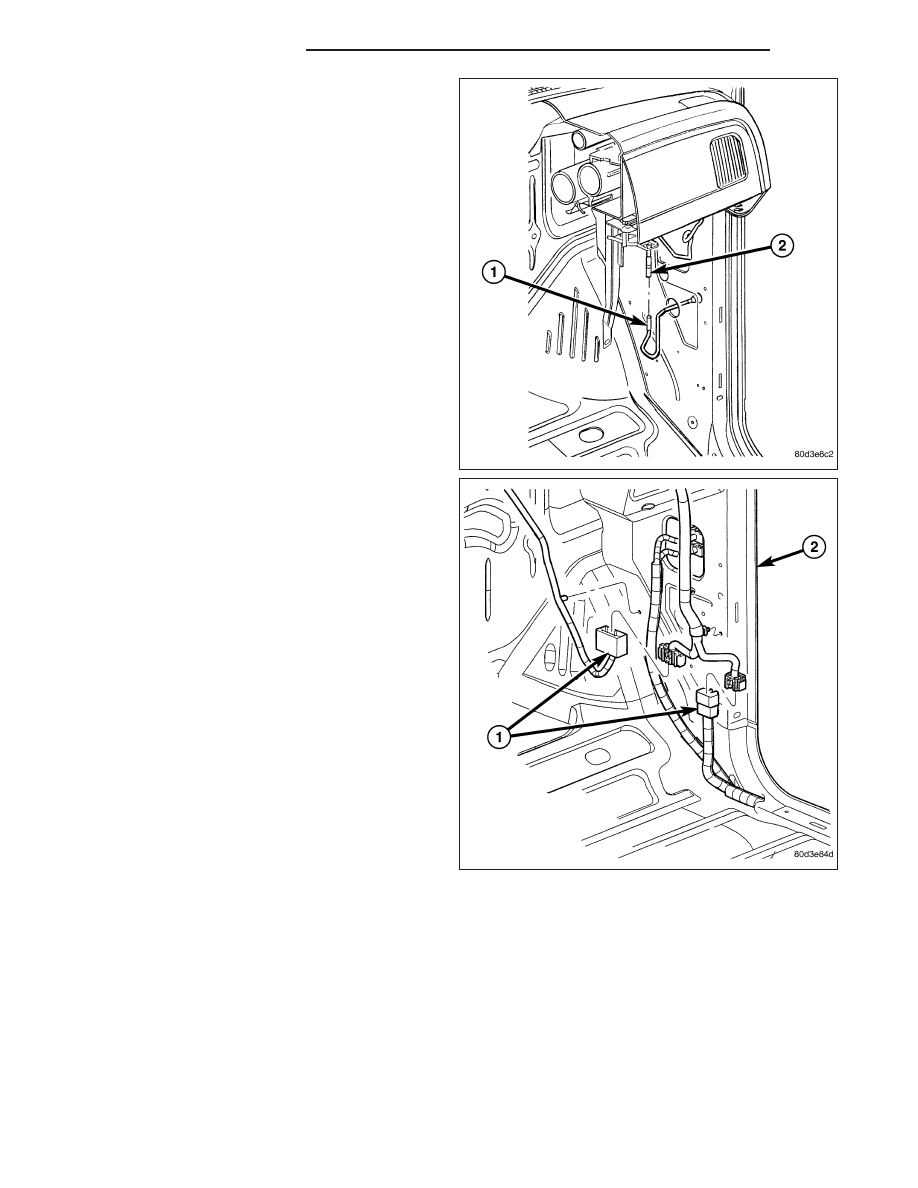

9. Connect the radio coaxial cable connector (2) to

the antenna coaxial cable connector (1) located on
the right side of the cowl panel.

10. Connect the two instrument panel wire harness

connectors to the two body wire harness connec-
tors (1) located on the right side of the cowl panel
(2).

11. Install the right cowl trim panel (Refer to 23 -

BODY/INTERIOR/COWL TRIM - INSTALLATION).

23 - 136

INSTRUMENT PANEL

DR/DH

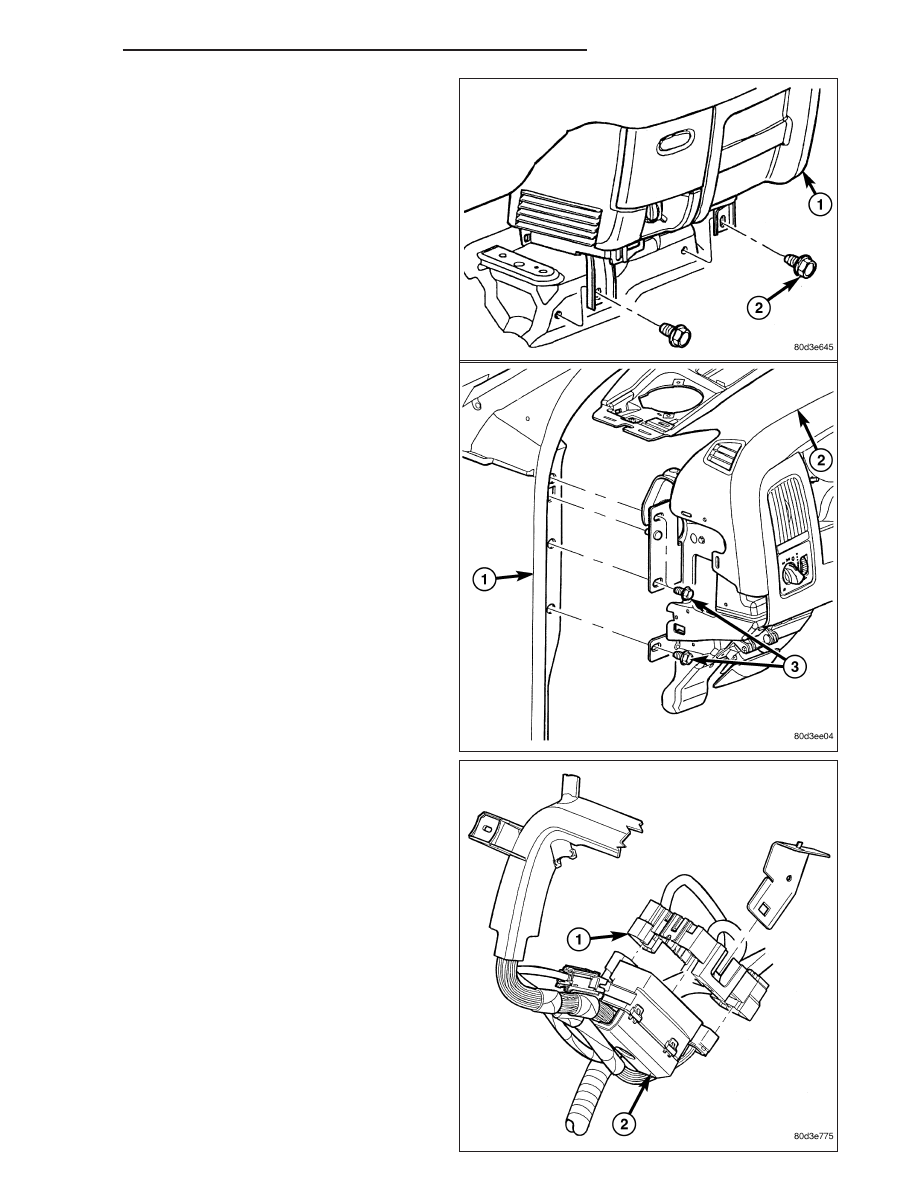

12. Install the two bolts (2) that secure the instrument

panel (1) to the center of the floor panel. Tighten
the bolts to 12 N·m (9 ft. lbs.).

13. Connect the air bag control module electrical con-

nector (Refer to 8 - ELECTRICAL/RESTRAINTS/
AIRBAG CONTROL MODULE - INSTALLATION).

14. Install the air bag control module cover, if

equipped

(Refer

to

8

-

ELECTRICAL/RE-

STRAINTS/AIRBAG

CONTROL

MODULE

-

INSTALLATION).

15. Install the floor console, if equipped (Refer to 23 -

BODY/INTERIOR/FLOOR

CONSOLE

-

INSTALLATION).

16. Install the three bolts (3) that secure the left side

of the instrument panel (2) to the dash panel (1).
Tighten the bolts to 12 N·m (9 ft. lbs.).

17. Install the instrument panel drivers side bezel

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL DRIVERS SIDE BEZEL -
INSTALLATION).

18. Install the left cowl trim panel (Refer to 23 -

BODY/INTERIOR/COWL TRIM - INSTALLATION).

19. Connect the instrument panel wire harness con-

nector (2) located above the brake pedal to the
bulkhead wire harness connector (1).

20. Install the park brake release handle actuator rod

(Refer to 5 - BRAKES/PARKING BRAKE/RE-
LEASE - INSTALLATION).

DR/DH

INSTRUMENT PANEL

23 - 137
