INSTALLATION

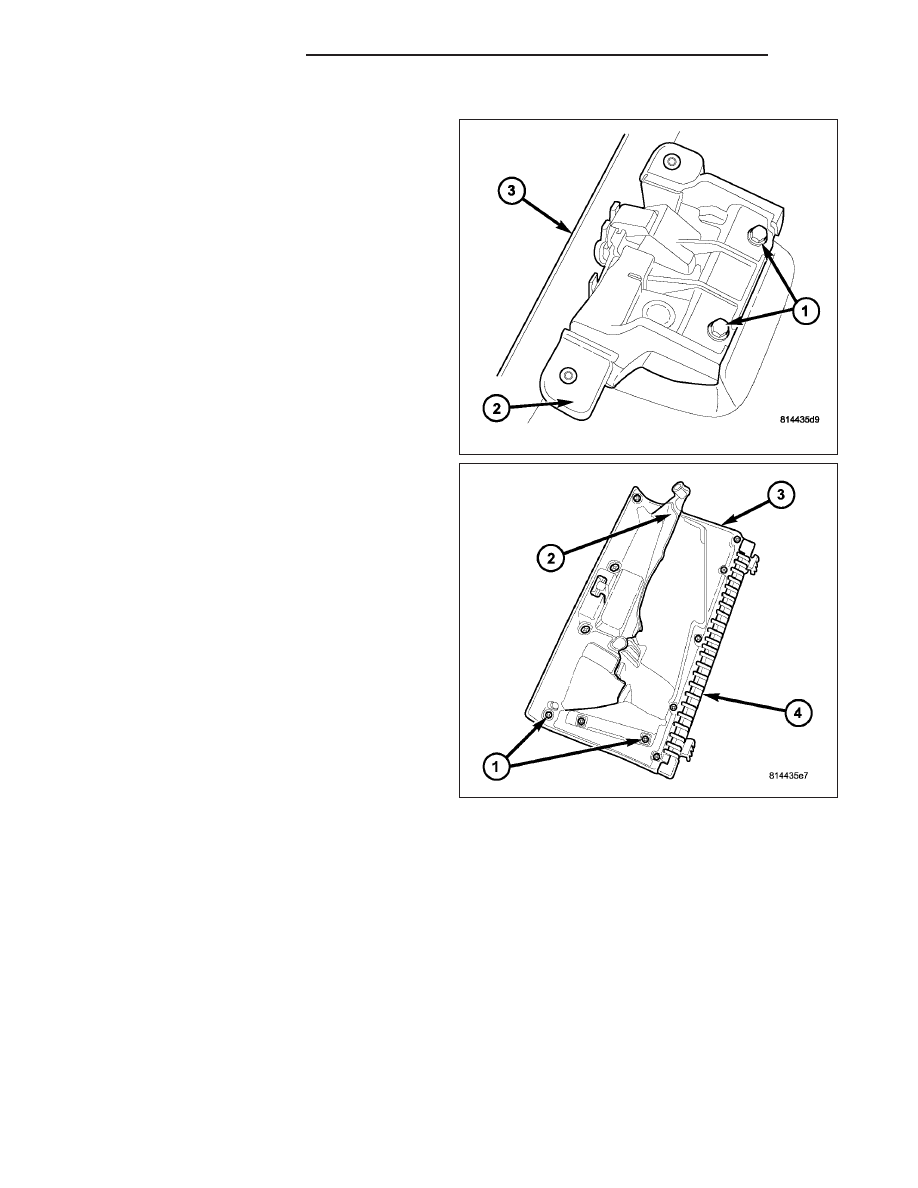

1. Position the glove box latch (2) into the outer glove

box door panel (3).

2. Install the two screws (1) that secure the glove box

latch to the outer glove box door panel. Tighten the
screws to 2 N·m (17 in. lbs.).

3. Position the inner glove box door panel (3) and the

glove box bin (2) onto the outer glove box door
panel (4).

4. Install the fifteen screws (1) that secure the inner

glove box door panel and the glove box bin to the
outer glove box door panel. Tighten the screws to 2
N·m (17 in. lbs.).

5. Install the glove box (Refer to 23 - BODY/INSTRU-

MENT PANEL/GLOVE BOX - INSTALLATION).

INSTRUMENT PANEL ASSEMBLY

REMOVAL

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, seat belt tensioner, or instrument panel component diagnosis or service. Discon-
nect and isolate the battery negative (ground) cable, then wait two minutes for the airbag system capacitor
to discharge before performing further diagnosis or service. This is the only sure way to disable the airbag
system. Failure to take the proper precautions could result in accidental airbag deployment and possible
personal injury or death.

23 - 130

INSTRUMENT PANEL

DR/DH

1. Disconnect and isolate the negative battery cable.

2. Remove the left a-pillar trim (Refer to 23 - BODY/

INTERIOR/A-PILLAR

TRIM/GRAB

HANDLE

-

REMOVAL).

3. Remove the instrument panel top cover (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL TOP COVER - REMOVAL).

4. Disconnect the headliner wire harness connector

located at the a-pillar.

5. Using a trim stick C-4755 or equivalent, from the

notch on the bottom, remove the left instrument
panel side cover.

6. Remove the left cowl trim panel (Refer to 23 -

BODY/INTERIOR/COWL TRIM - REMOVAL).

7. Remove the steering column (Refer to 19 -

STEERING/COLUMN - REMOVAL).

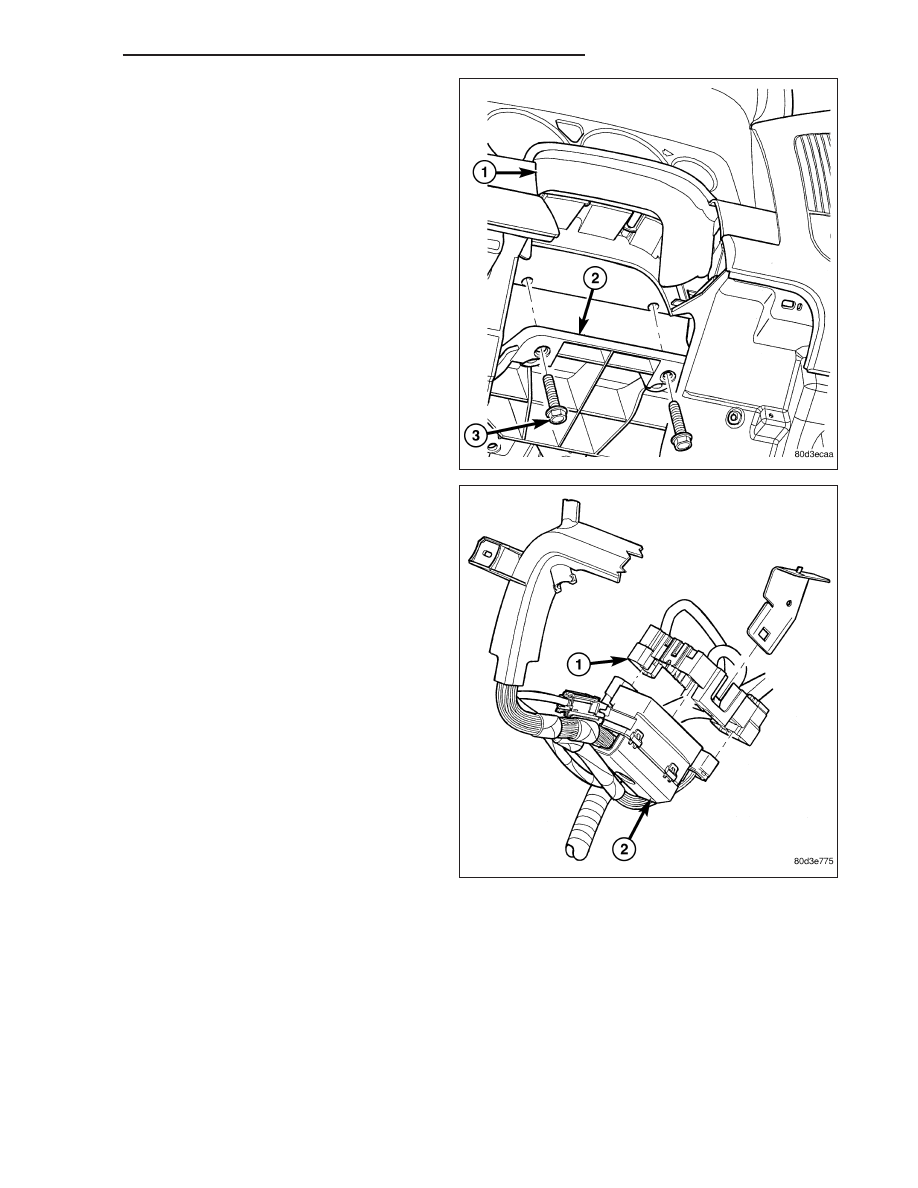

8. Remove the two bolts (3) that secure the steering

column support bracket (2) to the instrument panel
(1).

9. Remove the park brake release handle actuator

rod (Refer to 5 - BRAKES/PARKING BRAKE/RE-
LEASE - REMOVAL).

10. Disconnect the instrument panel wire harness

connector (2) located above the brake pedal from
the bulkhead wire harness connector (1).

DR/DH

INSTRUMENT PANEL

23 - 131

11. Remove the instrument panel drivers side bezel

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL DRIVERS SIDE BEZEL -
REMOVAL).

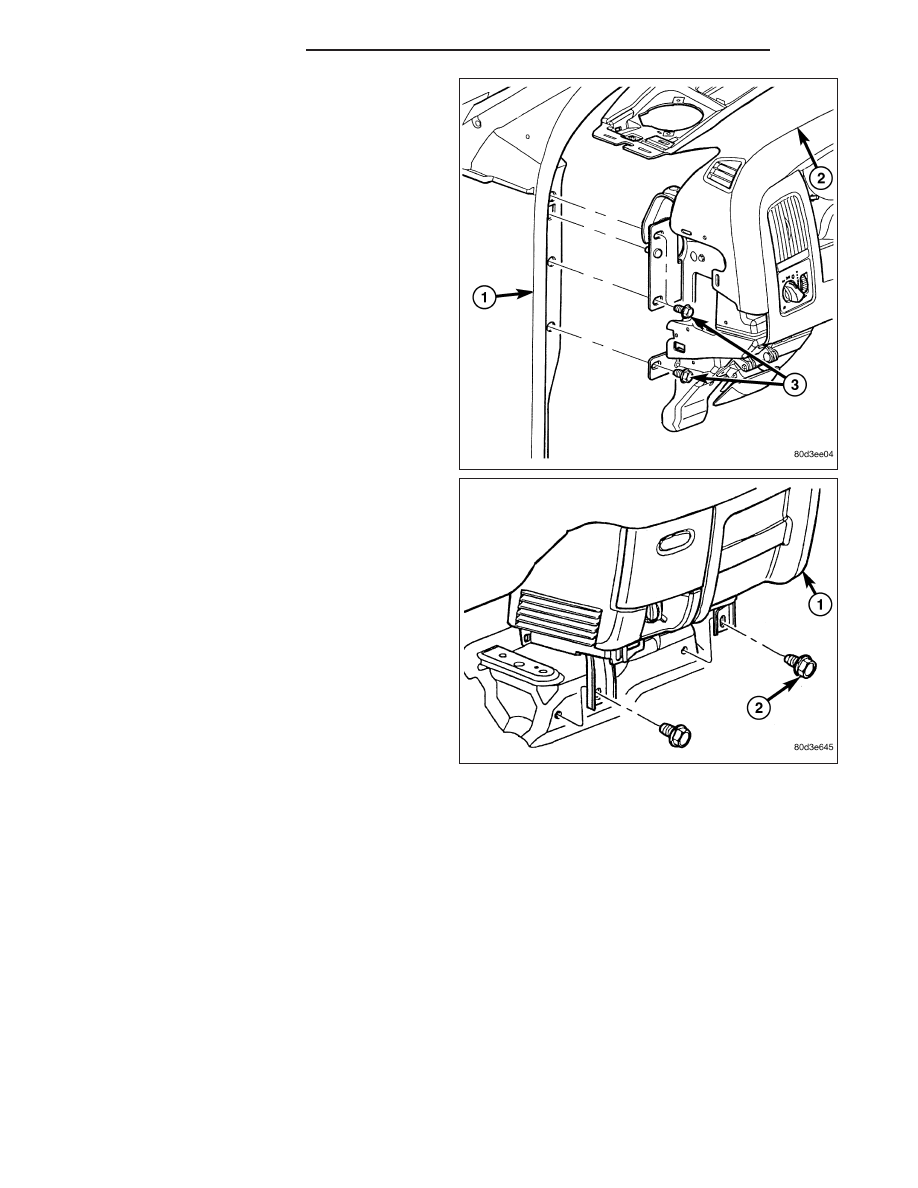

12. Remove the three bolts (3) that secure the left

side of the instrument panel (2) to the dash panel
(1).

13. Remove the floor console, if equipped (Refer to

23

-

BODY/INTERIOR/FLOOR

CONSOLE

-

REMOVAL).

14. Remove the air bag control module cover, if

equipped

(Refer

to

8

-

ELECTRICAL/RE-

STRAINTS/AIRBAG

CONTROL

MODULE

-

REMOVAL).

15. Disconnect the air bag control module electrical

connector

(Refer

to

8

-

ELECTRICAL/RE-

STRAINTS/AIRBAG

CONTROL

MODULE

-

REMOVAL).

16. Remove the two bolts (2) that secure the instru-

ment panel (1) to the center of the floor panel.

23 - 132

INSTRUMENT PANEL

DR/DH

17. Remove the right cowl trim cover (Refer to 23 -

BODY/INTERIOR/COWL TRIM - REMOVAL).

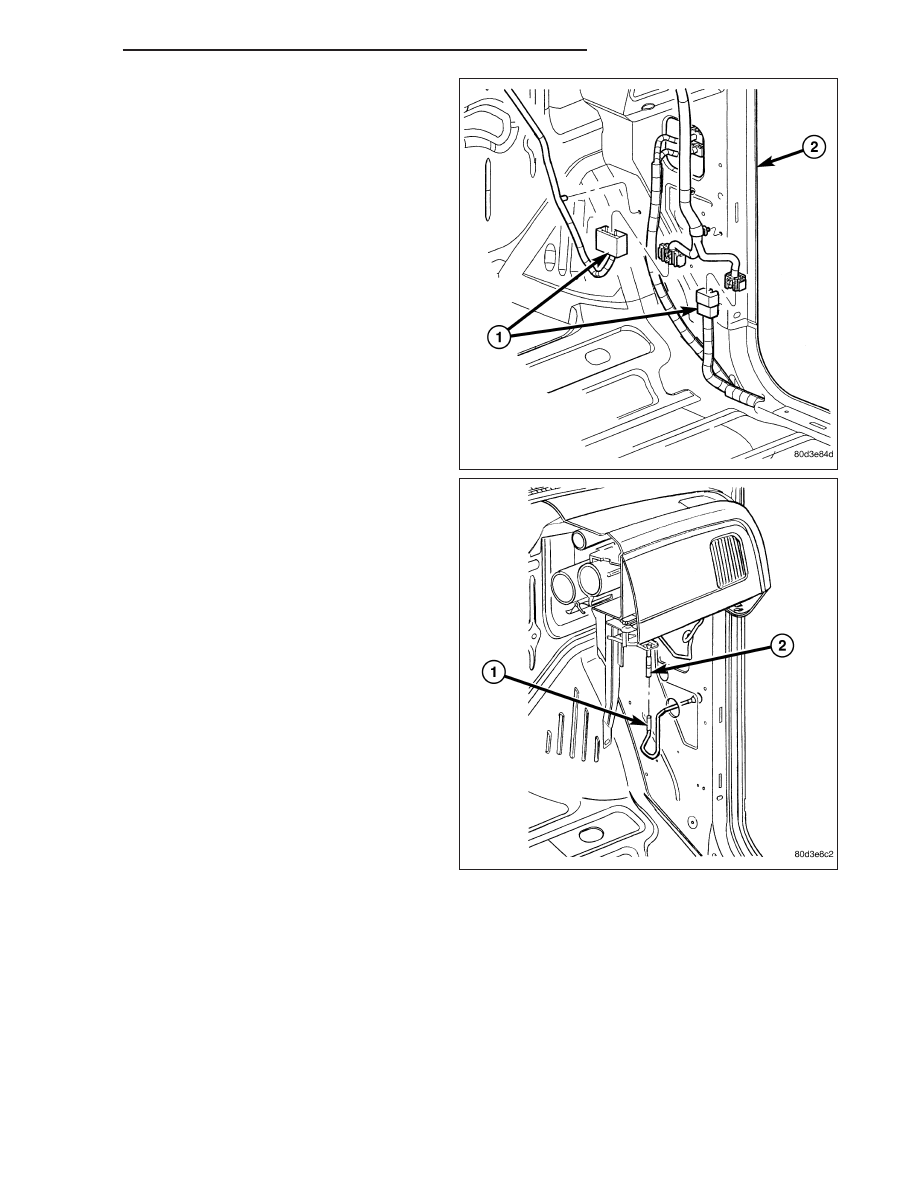

18. Disconnect the two instrument panel wire harness

connectors from the two body wire harness con-
nectors (1) located on the right side of the cowl
panel (2).

19. Disconnect the antenna coaxial cable connector

(1) from the radio coaxial cable connector (2)
located on the right side of the cowl panel.
