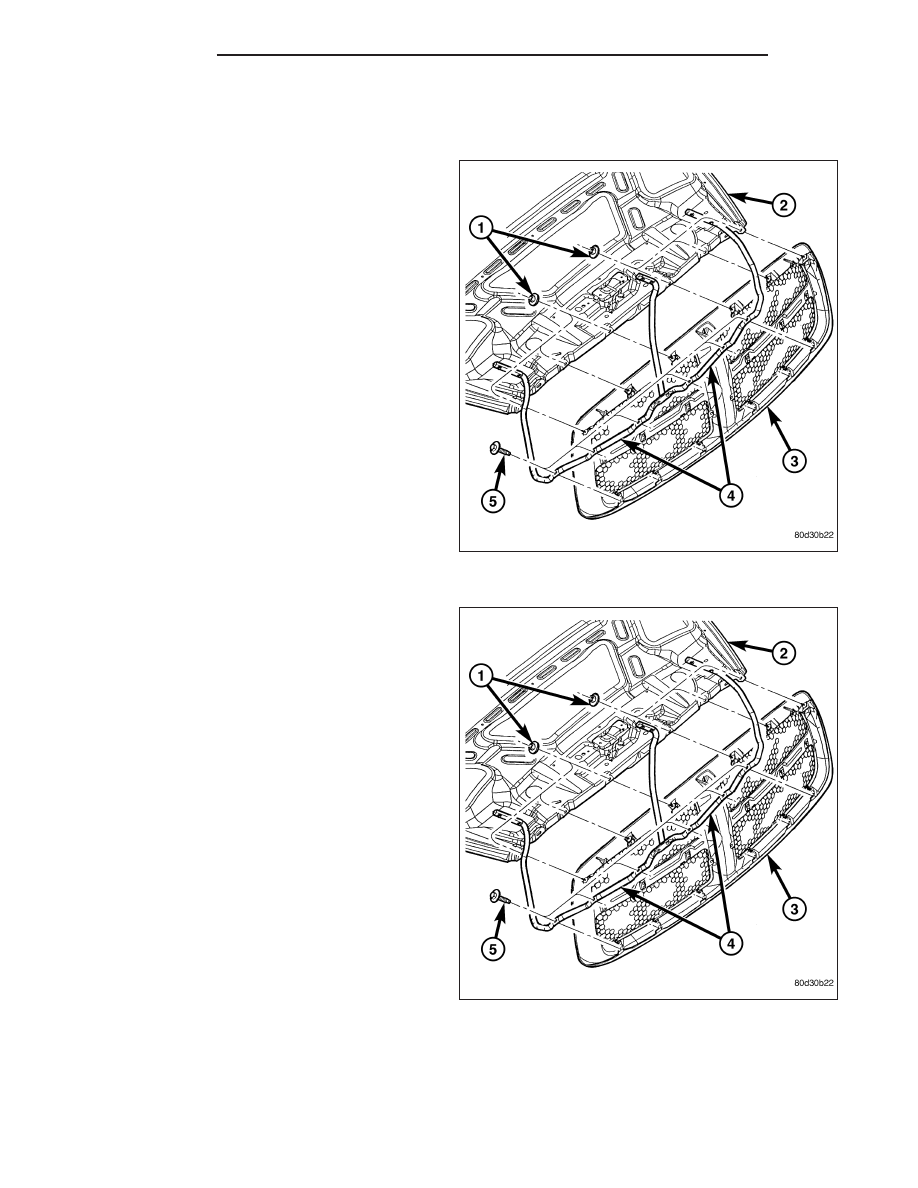

GRILLE

REMOVAL

1. Open the hood (2) and remove the six screws (5)

that secure the grille (3) to the grille frame (4).

2. Remove the six nuts (1) that secure the grille to the

hood and remove the grille.

3. If required, remove the grille frame from the hood

(Refer to 23 - BODY/EXTERIOR/GRILLE FRAME -
REMOVAL).

INSTALLATION

1. If removed, install the grille frame (4) (Refer to 23 -

BODY/EXTERIOR/GRILLE FRAME - INSTALLA-
TION).

2. Position and align the grille (3) onto the hood (2)

3. Install the six nuts (1) that secure the grille to the

hood. Tighten the nuts to 5 N·m (44 in. lbs.).

4. Install the six screws (5) that secure the grille to

the grille frame. Tighten the screws to 2.2 N·m (20
in. lbs.).

23 - 90

EXTERIOR

DR/DH

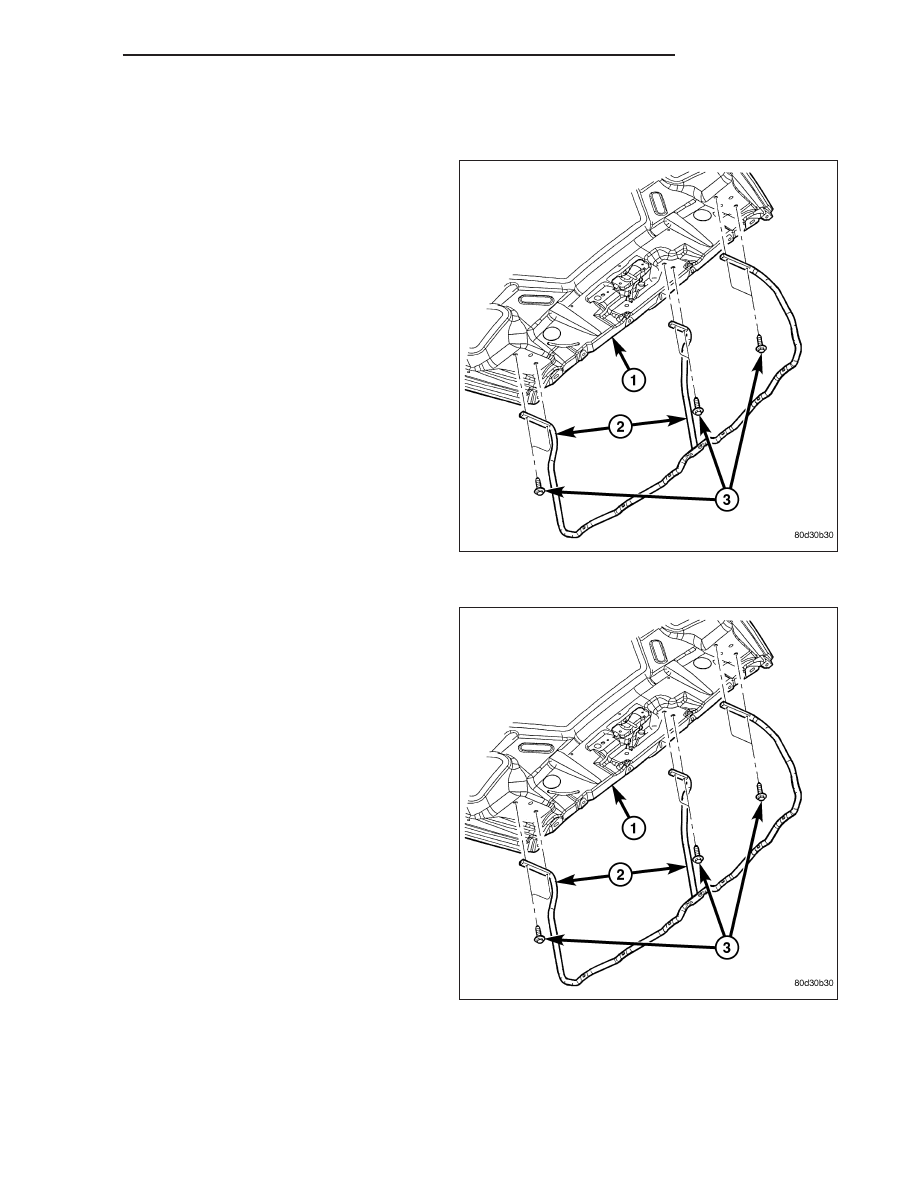

GRILLE FRAME

REMOVAL

1. Remove the grille (Refer to 23 - BODY/EXTERIOR/

GRILLE - REMOVAL).

2. Remove the six screws (3) that secure the grille

frame (2) to the hood (1) and remove the frame.

INSTALLATION

1. Position the grille frame (2) onto the hood (1).

2. Install the six screws (3) that secure the grille

frame to the hood. Tighten the screws to 5 N·m (44
in. lbs.).

3. Install the grille (Refer to 23 - BODY/EXTERIOR/

GRILLE - INSTALLATION).

DR/DH

EXTERIOR

23 - 91

REAR FENDER-QUAD CAB MODELS

REMOVAL

1. Disconnect and isolate the negative battery cable.

2. Remove the tail lamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/TAIL LAMP
UNIT - REMOVAL).

3. Remove the rear wheelhouse splash shield (Refer

to 23 - BODY/EXTERIOR/REAR WHEELHOUSE
SPLASH SHIELD - REMOVAL).

4. Remove the two marker lamp units from the rear

fender (Refer to 8 - ELECTRICAL/LAMPS/LIGHT-
ING

-

EXTERIOR/MARKER

LAMP

UNIT

-

REMOVAL).

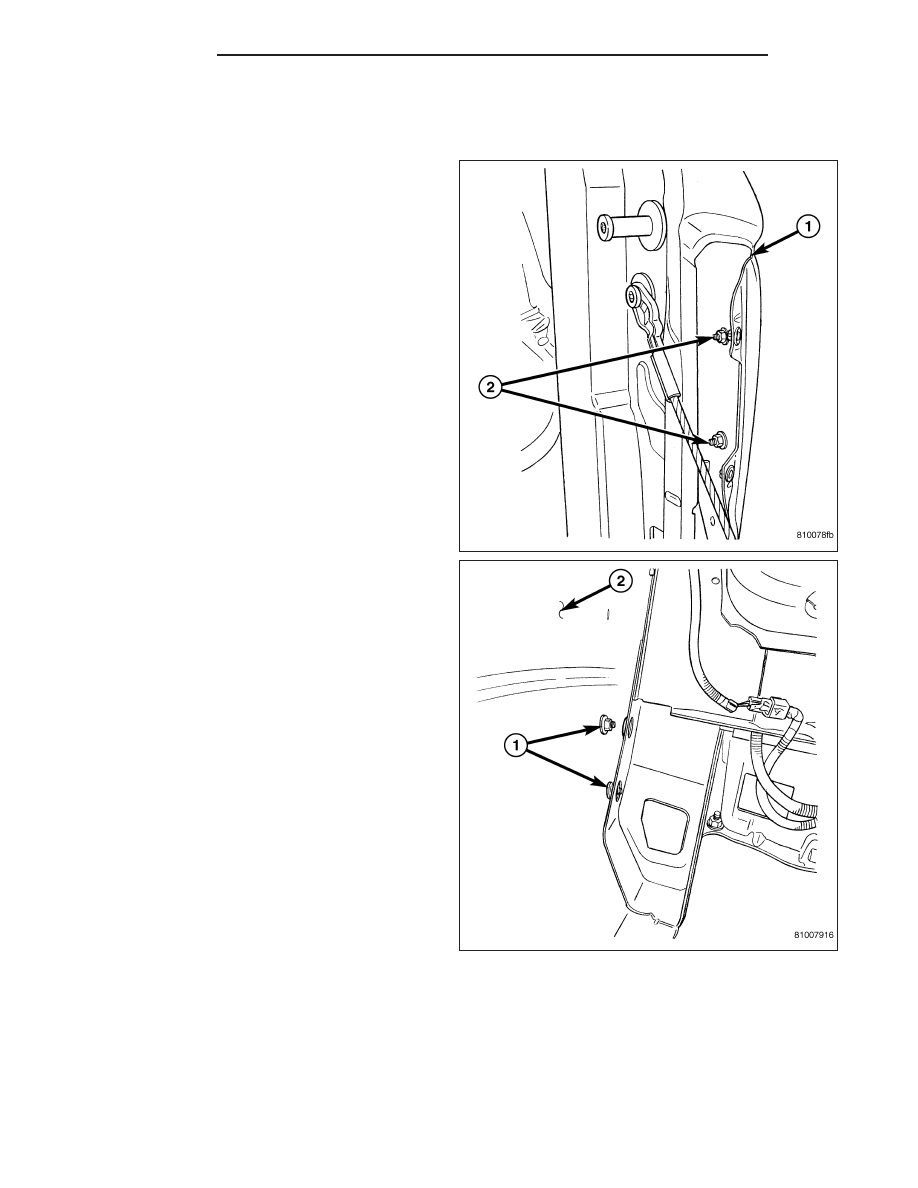

5. Remove the two nuts (2) that secure the rear

fender to the cargo box near the tail lamp opening
(1).

6. Raise and support the vehicle.

7. Remove the two nuts (1) that secure the rear

fender to the rear of the cargo box inner panel (2).

8. Remove the four bolts that secure the bottom

edges of the rear fender to the cargo box.

23 - 92

EXTERIOR

DR/DH

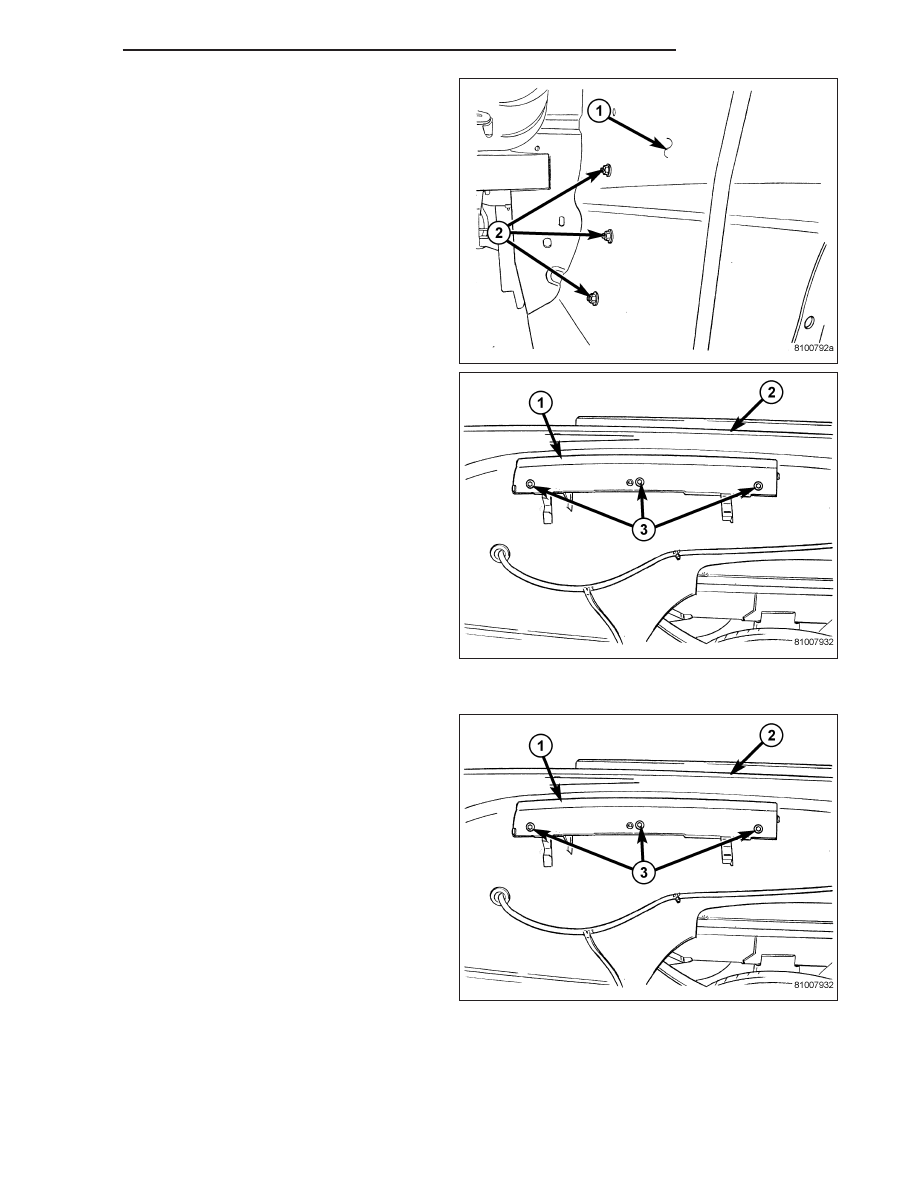

9. Remove the four nuts (2) secure the front of the

rear fender to the cargo box inner panel (1)

10. Loosen the three bolts (3) on each of the two

fender support brackets (1) located on the cargo
box outer panel (2).

CAUTION: Prior to removing the rear fenders,
mask off the surrounding cargo box areas to avoid
damage to the cargo box painted surfaces.

11. Lift the rear fender straight up and off of the two

support brackets and remove the fender.

INSTALLATION

CAUTION: Prior to installing the rear fenders,
mask off the surrounding areas to avoid damage
to the cargo box painted surfaces.

1. Carefully position the rear fender onto the three

bolts (3) on each of the two support brackets (1)
located on the cargo box outer panel (2).
