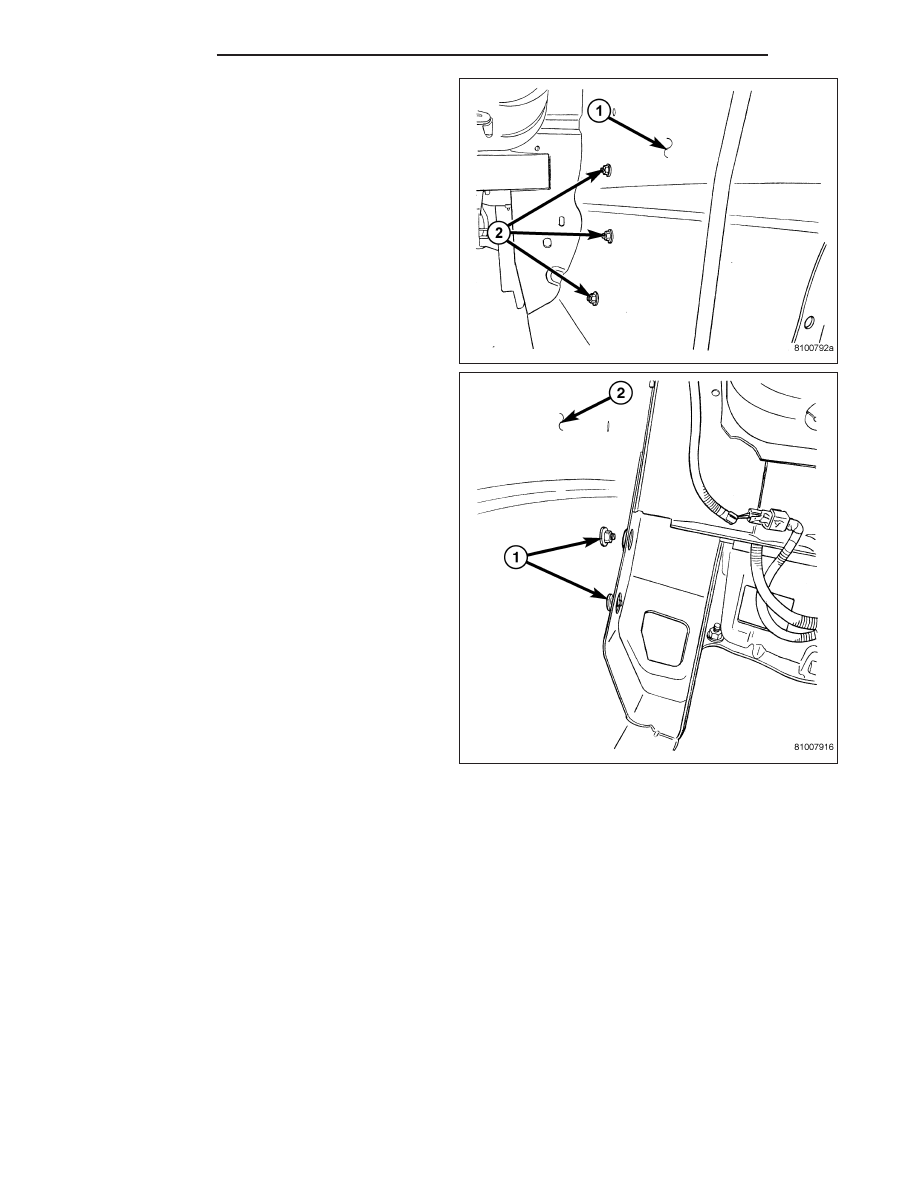

2. Install the four nuts (2) that secure the front of the

rear fender to the cargo box inner panel (1).
Tighten the nuts to 7 N·m (60 in. lbs.).

3. Install the two nuts (1) that secure the rear fender

to the rear of the cargo box inner panel (2). Tighten
the nuts to 7 N·m (60 in. lbs.).

4. Install the four bolts that secure the bottom edges

of the rear fender to the cargo box. Tighten the
bolts to 7 N·m (60 in. lbs.).

5. Tighten the three bolts on each of the two support

brackets to 11 N·m (8 ft. lbs.).

23 - 94

EXTERIOR

DR/DH

6. Lower the vehicle.

7. Install the two nuts (2) that secure the rear fender

to the cargo box near the tail lamp opening (1).
Tighten the nuts to 7 N·m (60 in. lbs.).

8. Install the two marker lamp units onto the rear

fender (Refer to 8 - ELECTRICAL/LAMPS/LIGHT-
ING - EXTERIOR/MARKER LAMP UNIT - INSTAL-
LATION).

9. Install the rear wheelhouse splash shield (Refer to

23

-

BODY/EXTERIOR/REAR

WHEELHOUSE

SPLASH SHIELD - INSTALLATION).

10. Install the tail lamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/TAIL LAMP
UNIT - INSTALLATION).

11. Reconnect the negative battery cable.

SIDE VIEW MIRROR

REMOVAL

1. Remove the door trim panel (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL).

2. Disconnect the wire harness connector (3) from the

mirror (1).

3. Remove the three nuts (2) that secure the mirror to

the door and carefully remove the mirror.

DR/DH

EXTERIOR

23 - 95

INSTALLATION

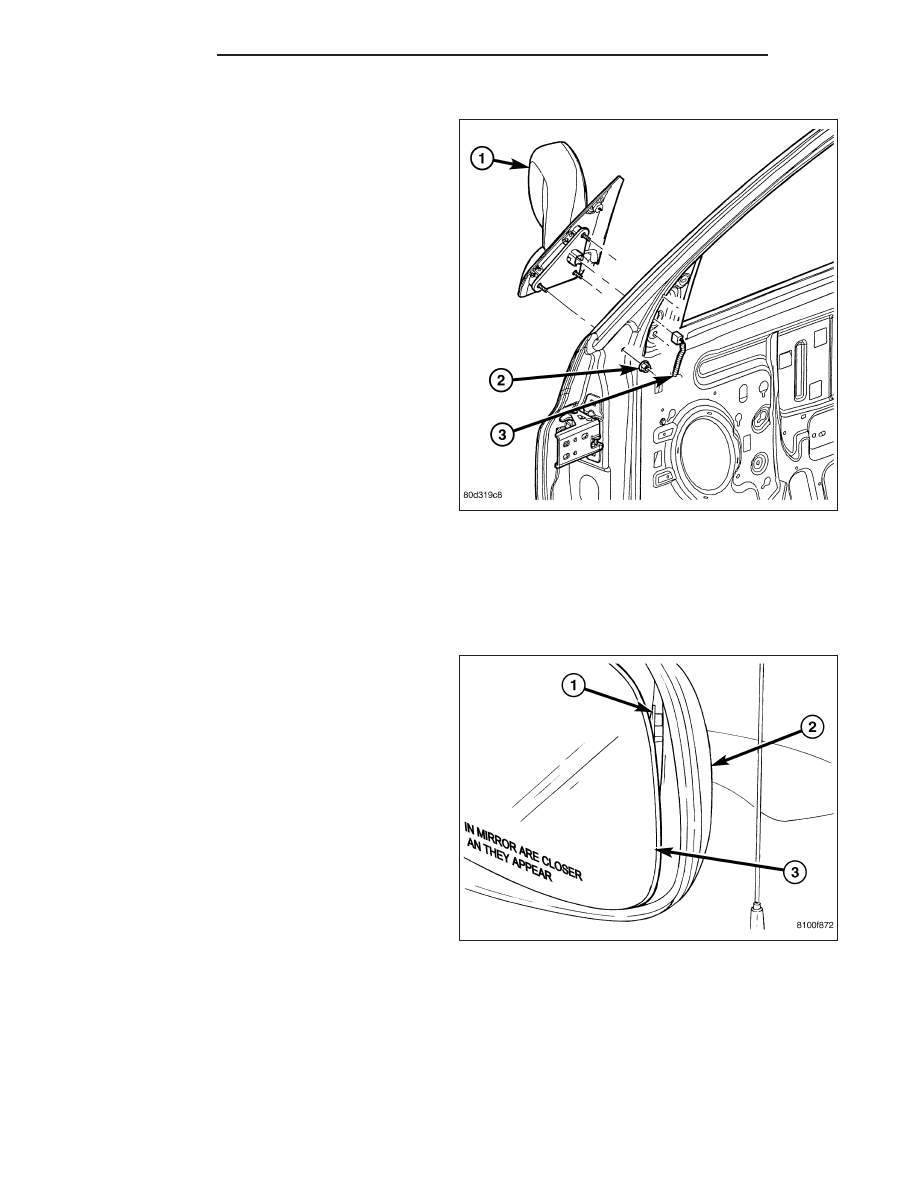

1. Position the mirror (1) onto the door.

2. Install the three nuts (2) that secure the mirror to

the door. Tighten the nuts to 7 N·m (60 in. lbs.).

3. Connect the wire harness connector (3) to the mir-

ror.

4. Install the door trim panel (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION).

SIDE VIEW MIRROR GLASS

REMOVAL

STANDARD MIRROR

WARNING: Always wear eye and hand protection
when servicing the mirror assembly. Failure to
observe this warning may result in personal injury
from broken glass.

1. Position the glass (3) in the mirror (2) as shown to

access the two outboard mirror housing retainer
clips (1).

23 - 96

EXTERIOR

DR/DH

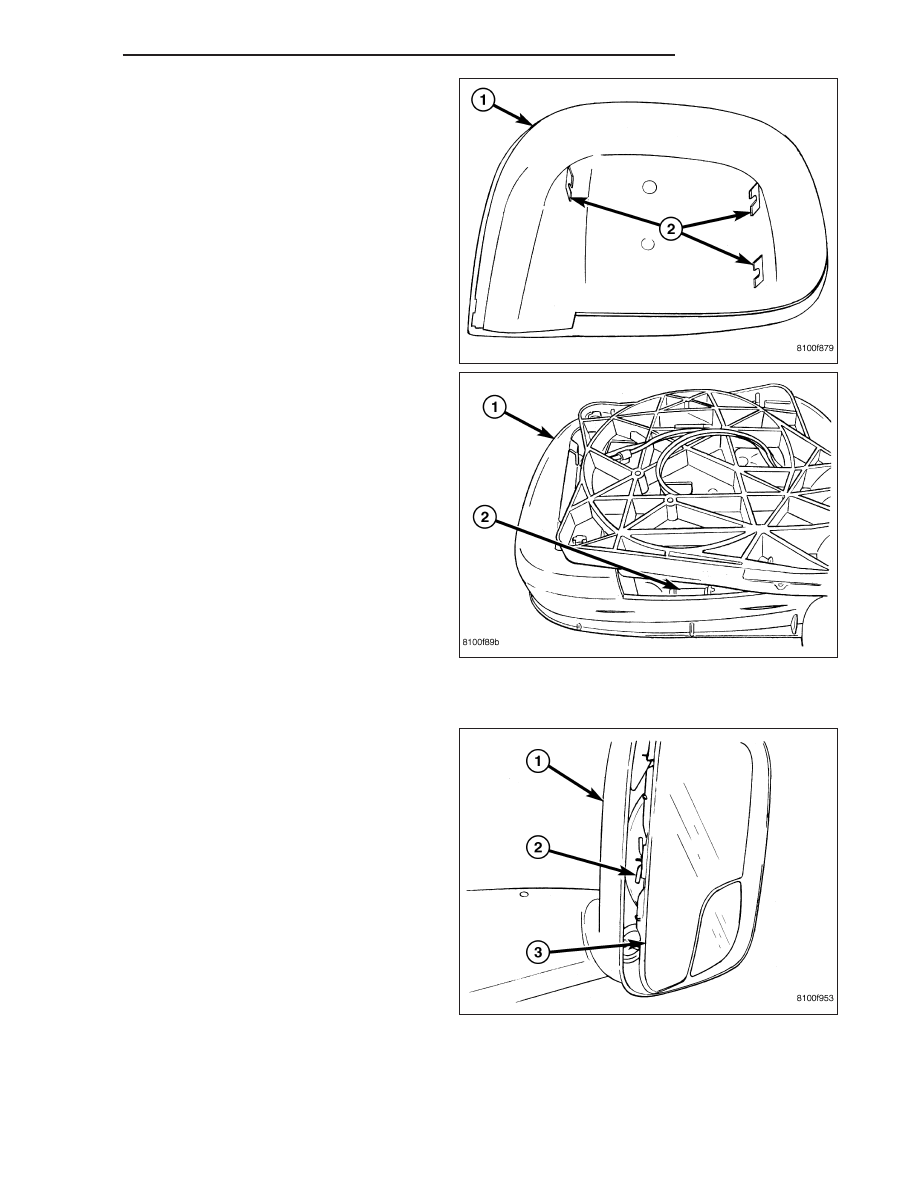

2. Disengage the three mirror housing retainer clips

(2) (start with the two outboard clips) and remove
the cover.

3. Disengage the lower glass retainer clip (2) from the

mirror motor.

4. Slide the mirror glass (1) upward from the mirror

motor and remove the glass from the motor.

NOTE: When disconnecting the wire harness con-
nectors from the heated mirror glass terminals,
note the location of each connector and its
respective terminal for installation reference.

5. If equipped with heated mirrors, disconnect the

wire harness connectors from the mirror glass.

TOW PACKAGE MIRROR

1. Position the glass (3) in the mirror (1) as shown to

access the inboard mirror glass retainer clip (2).

DR/DH

EXTERIOR

23 - 97
