INSTALLATION

1. If equipped, connect the door wire harness (2) to

the power door switch assembly.

CAUTION: The door trim panel is attached to the
door by molded plastic retaining clips that are
integral to the door trim panel. Do not force the
door trim panel onto the door or damage to the
trim panel and/or the power switch assembly will
occur.

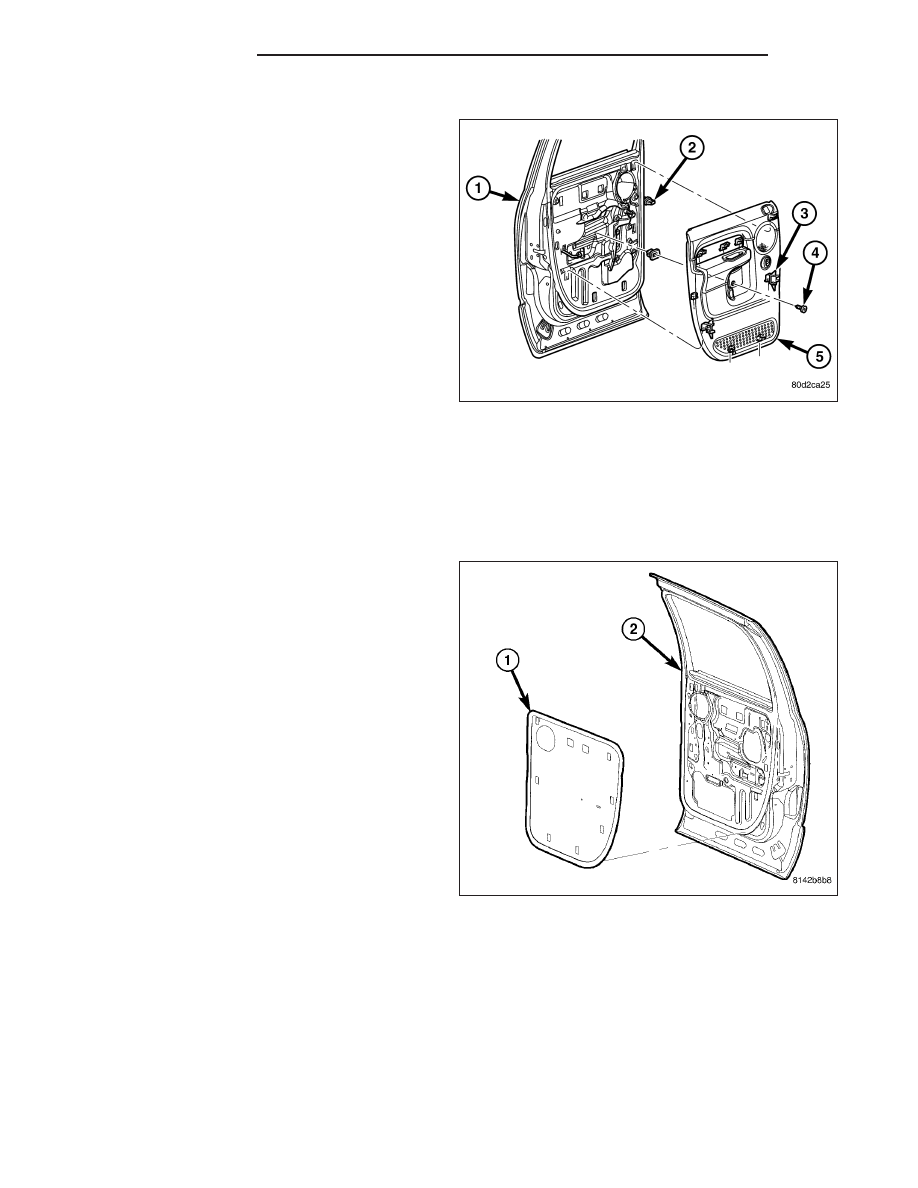

2. Position the door trim panel (5) and align the

molded plastic retaining clips (3) to the door (1).

3. Push the door trim panel straight downward until all

of the retaining clips are fully engaged to the door.

4. Install the screw (4) that secures the door trim

panel to the screw insert located in the center of
the door.

5. if equipped, install the manual window crank.

WATERDAM

REMOVAL

1. Remove the interior door handle actuator (Refer to

23 - BODY/DOORS - REAR/INTERIOR HANDLE
ACTUATOR - REMOVAL).

2. Remove the speaker (Refer to 8 - ELECTRICAL/

AUDIO/SPEAKER - REMOVAL).

CAUTION: Do not allow the waterdam adhesive to
become contaminated with dirt or other foreign
substances. If the waterdam becomes contami-
nated or damaged, replace it.

3. Carefully remove the waterdam (1) from around the

perimeter of the rear door (2).

4. Separate the waterdam from the interior handle

actuator

rod

and

the

door

wire

harness

(if

equipped) and remove the waterdam.

23 - 74

DOORS - REAR

DR/DH

INSTALLATION

CAUTION: Do not allow the waterdam or adhesive
to become contaminated with dirt or other foreign
substances. If the waterdam becomes contami-
nated or damaged, replace it.

NOTE: Be sure that the waterdam is fully sealed
around the perimeter of the door.

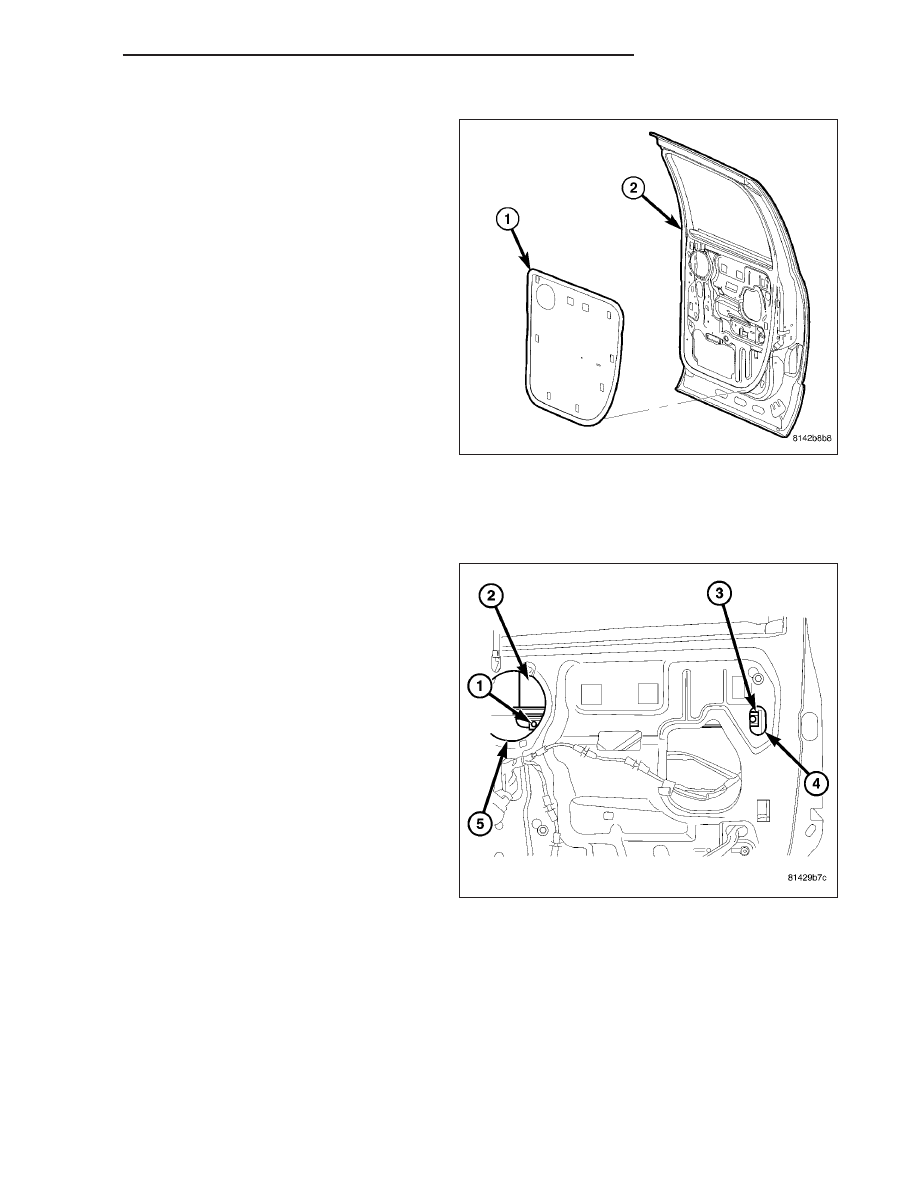

1. Position the interior handle actuator rod and the

wire harness (if equipped) through the holes in the
waterdam (1) and install the waterdam to the door
(2).

2. Install the speaker (Refer to 8 - ELECTRICAL/AU-

DIO/SPEAKER - INSTALLATION)

3. Install the interior door handle actuator (Refer to 23

-

BODY/DOORS

-

REAR/INSIDE

HANDLE

ACTUATOR - INSTALLATION).

WINDOW REGULATOR - POWER

REMOVAL

1. Remove the inner belt molding (Refer to 23 -

BODY/WEATHERSTRIP/SEALS/REAR

DOOR

INNER BELT MOLDING - REMOVAL).

2. Remove the waterdam (Refer to 23 - BODY/

DOORS - REAR/WATERDAM - REMOVAL).

3. Remove the electric window switch from the door

trim panel and connect it to the door wire harness
(Refer to 8 - ELECTRICAL/POWER WINDOWS/
POWER WINDOW SWITCH - REMOVAL).

4. Raise the door glass to the position shown.

5. Remove the two nuts (1) that secure the door glass

(2) to the window regulator (3) through the speaker
opening (4) and the sight window (5) and disen-
gage the door glass from the regulator.

6. Position the door glass to the full up position and

secure the glass using a wooden wedge or an
equivalent.

DR/DH

DOORS - REAR

23 - 75

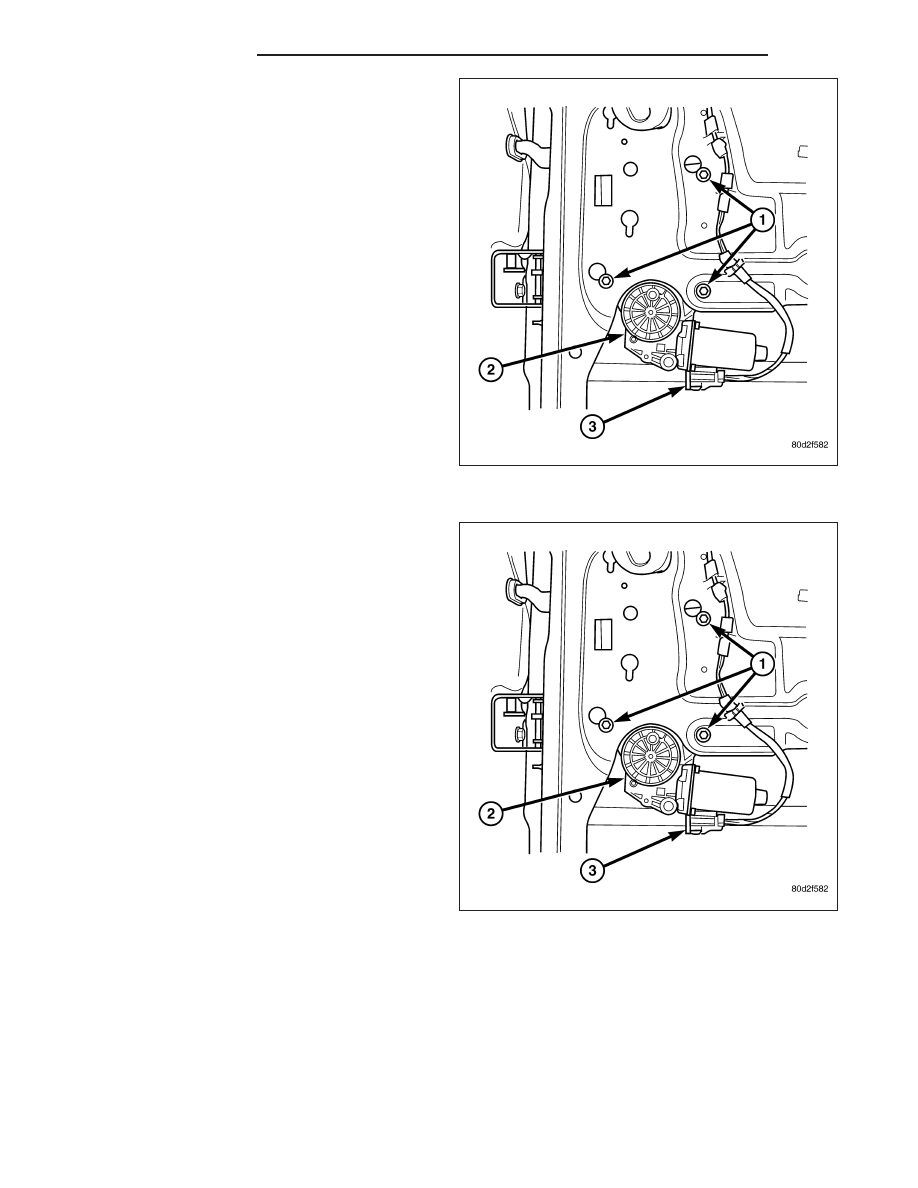

7. Lower the window regulator (2) and remove the

two nuts that secure the regulator stabilizer to the
door.

8. Remove the lower bolt (1) that secures the window

regulator to the door and loosen the other two reg-
ulator bolts.

9. Slide the window regulator upward and disengage

the two regulator bolts from the door.

10. Remove the window regulator through the open-

ing in the door and disconnect the door wire har-
ness (3).

INSTALLATION

1. Connect the door wire harness (3) to the window

regulator (2) and install the regulator through the
opening in the door.

2. Engage the two upper regulator bolts (1) to the

door.

3. Install the lower regulator bolt that secures the win-

dow regulator to the door and tighten all three reg-
ulator bolts to 10 N·m (89 in. lbs.).

4. Position the regulator stabilizer into the door and

install the two nuts. Tighten the nuts to 10 N·m (89
in. lbs.).

23 - 76

DOORS - REAR

DR/DH

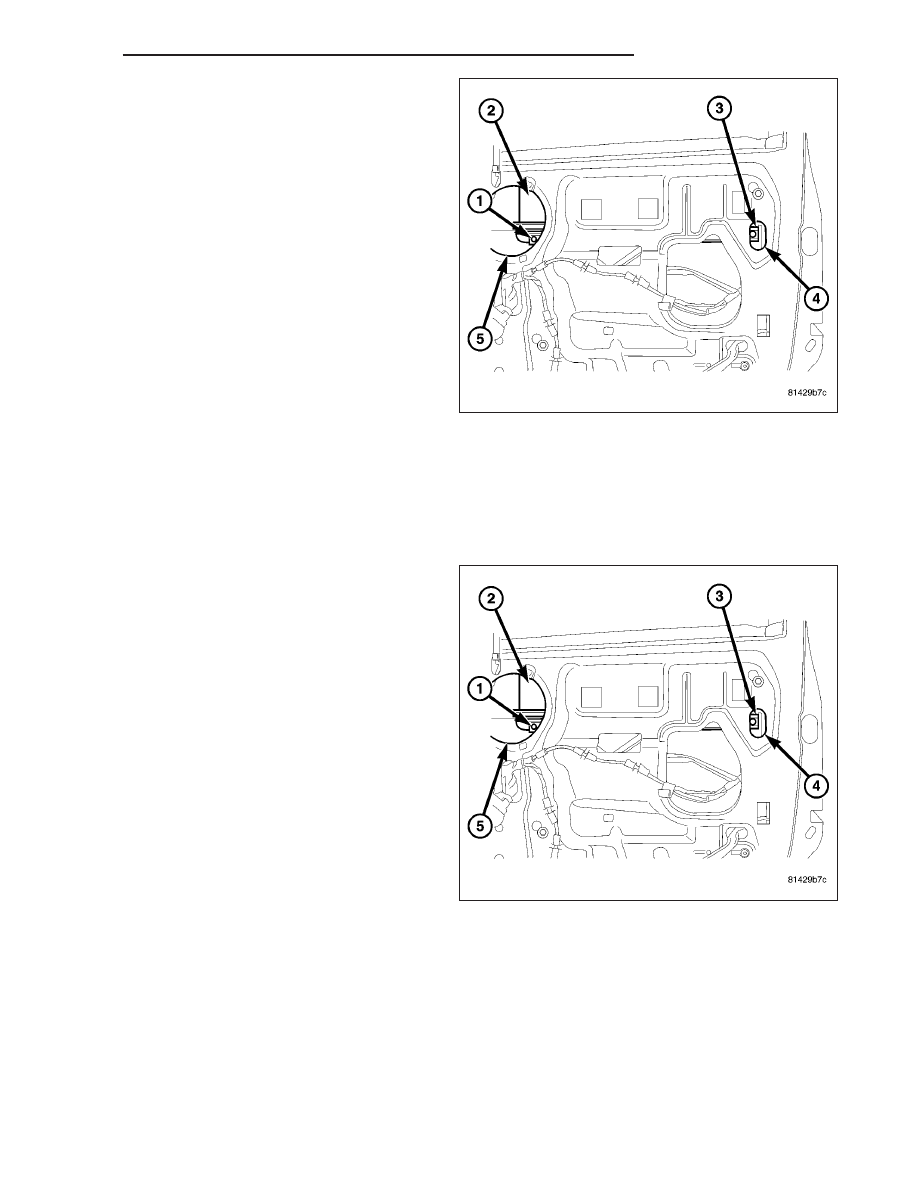

5. Raise the window regulator (3) to the position

shown.

6. Support the door glass (2) and remove the wooden

wedge or equivalent.

7. Position the door glass to the window regulator and

install the two nuts (1) that secure the door glass to
the window regulator (3) through the sight window
(4) and the speaker opening (5). Tighten the nuts
to 10 N·m (89 in. lbs.).

8. Disconnect the electric window switch from the

door wire harness and reinstall the switch onto the
door trim panel (Refer to 8 - ELECTRICAL/POWER
WINDOWS/POWER WINDOW SWITCH - INSTAL-
LATION).

9. Install the waterdam (Refer to 23 - BODY/DOORS

- REAR/WATERDAM - INSTALLATION).

10. Install the inner belt molding (Refer to 23 - BODY/

WEATHERSTRIP/SEALS/REAR

DOOR

INNER

BELT MOLDING - INSTALLATION).

WINDOW REGULATOR - MANUAL

REMOVAL

1. Remove the inner belt molding (Refer to 23 -

BODY/WEATHERSTRIP/SEALS/REAR

DOOR

INNER BELT MOLDING - REMOVAL).

2. Remove the waterdam (Refer to 23 - BODY/

DOORS - REAR/WATERDAM - REMOVAL).

3. Reinstall the manual window crank and raise the

door glass to the position shown.

4. Remove the two nuts (1) that secure the door glass

(2) to the window regulator (3) through the speaker
opening (4) and the sight window (5) and disen-
gage the door glass from the regulator.

5. Position the door glass to the full up position and

secure the glass using a wooden wedge or an
equivalent.

DR/DH

DOORS - REAR

23 - 77
