INSTALLATION

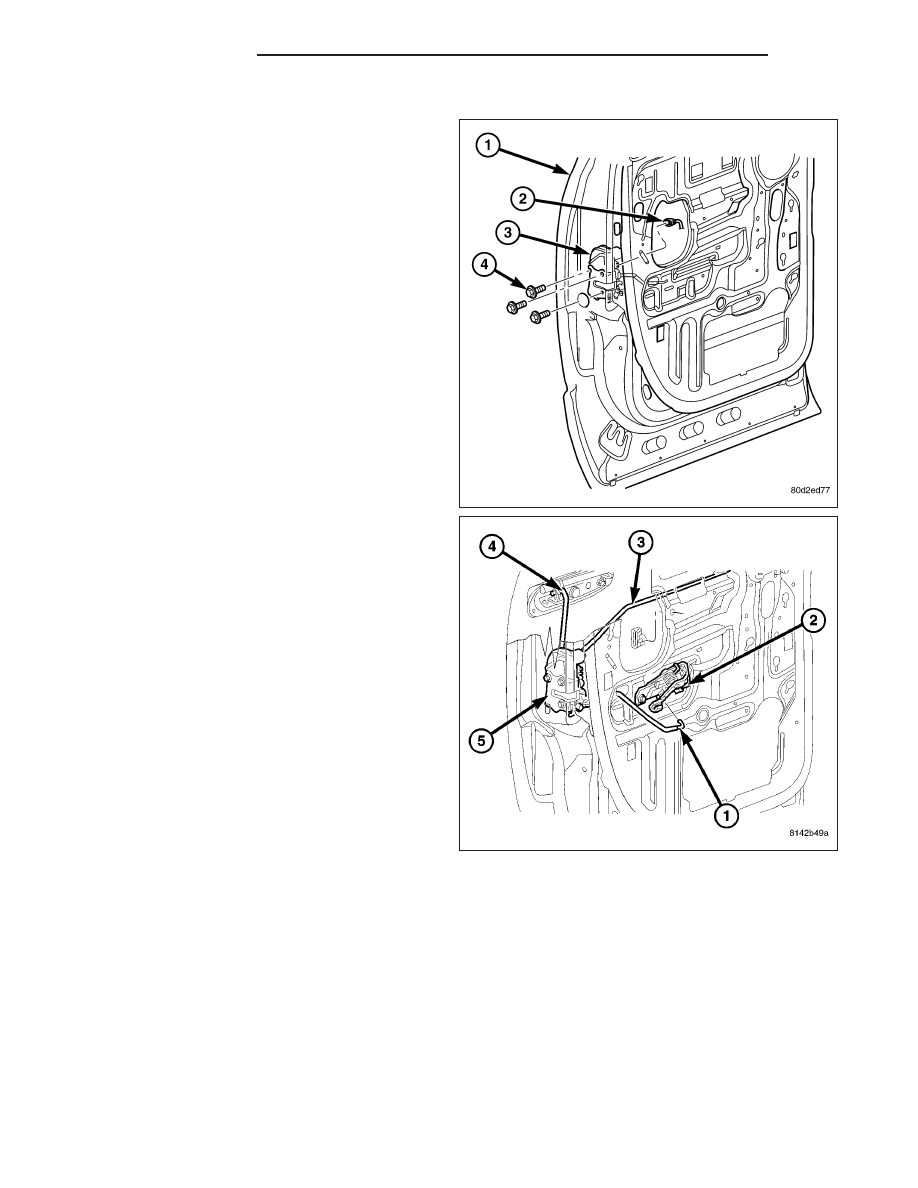

1. Position the door latch (3) into the door (1).

2. Install the three bolts (4) that secure the door latch

to the door. Tighten the bolts to 10 N·m (89 in.
lbs.).

3. Connect the door wire harness connector (2) to the

door latch.

4. Connect the two actuator rods (3 and 4) to the

door latch (5)

5. Connect the actuator rod (1) to the door latch and

the interior door handle actuator (2).

6. Reposition the waterdam to the door and install the

door trim panel (Refer to 23 - BODY/DOORS -
REAR/TRIM PANEL - INSTALLATION).

7. If necessary, adjust the latch (Refer to 23 - BODY/

DOORS - REAR/LATCH - ADJUSTMENTS).

23 - 70

DOORS - REAR

DR/DH

ADJUSTMENTS

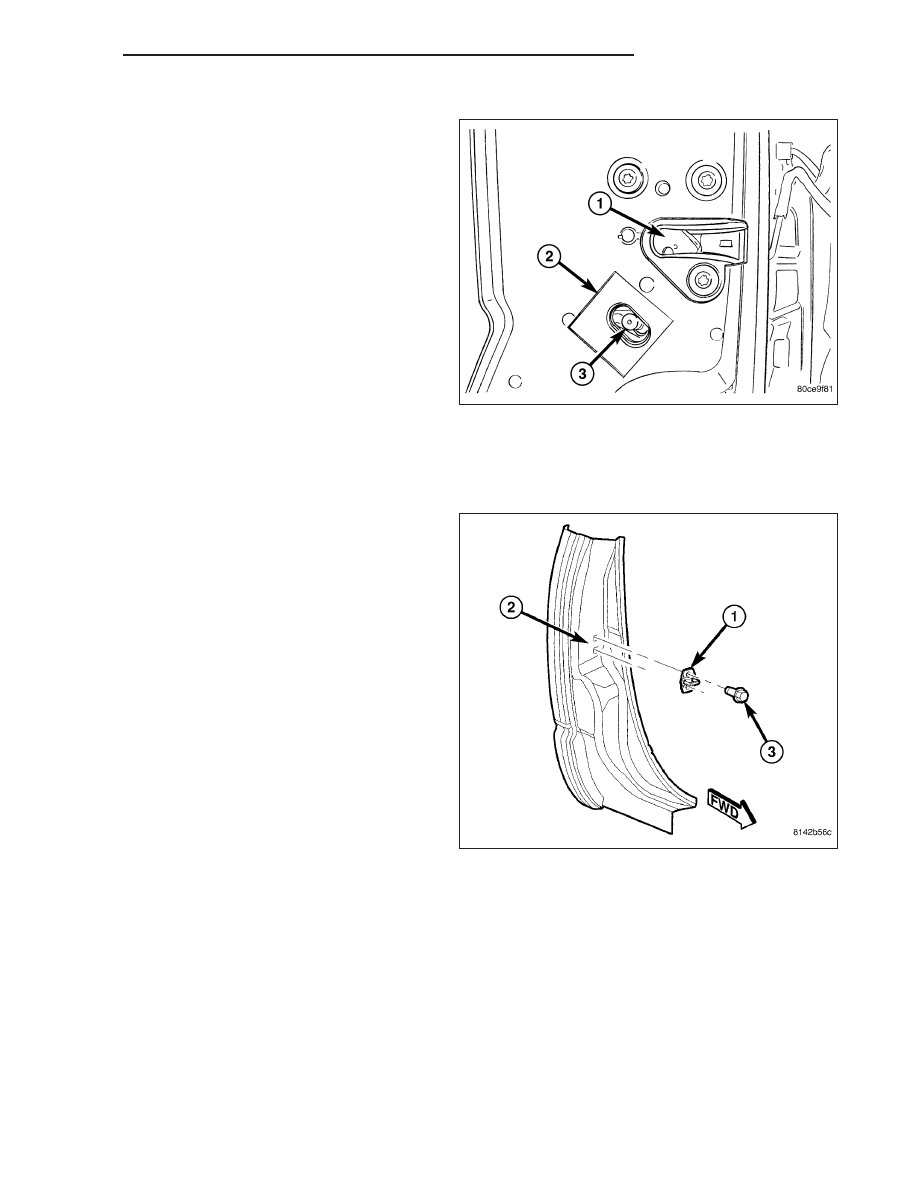

1. Locate the access hole in the door to adjust the

door latch (1) and remove the mylar tape (2).

2. Loosen the adjustment screw (3).

3. Operate the door handles several times to reduce

any possible linkage binding and tighten the adjust-
ment screw to 3 N·m (30 in. lbs.).

4. Operate the door handles again to verify proper

operation and reinstall the mylar tape.

LATCH STRIKER

REMOVAL

1. Using a grease pencil or equivalent, mark the loca-

tion of the door latch striker (1) on the C-pillar (2).

2. Remove the two bolts (3) that secure the door latch

striker to the C-pillar and remove the striker.

DR/DH

DOORS - REAR

23 - 71

INSTALLATION

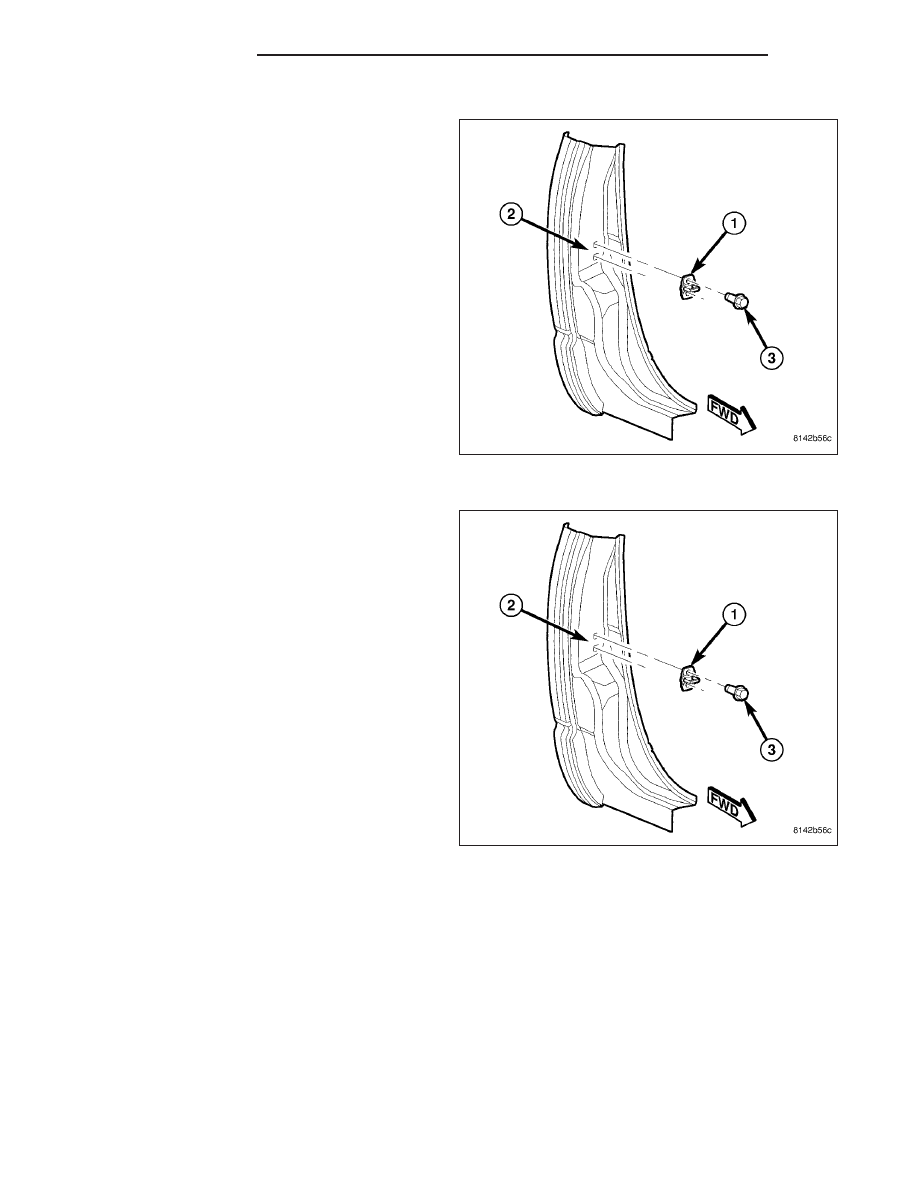

1. Position the door latch striker (1) onto the C-pillar

(2) and loosely install the two bolts (3).

2. Align the door latch striker to the C-pillar using the

reference marks made during the removal proce-
dure and tighten the bolts to 28 N·m (21 ft. lbs.).

3. If necessary, adjust the door latch striker (Refer to

23 - BODY/DOORS - REAR/LATCH STRIKER -
ADJUSTMENTS).

ADJUSTMENTS

1. Using a grease pencil or equivalent, mark the loca-

tion of the door latch striker (1) on the C-pillar (2)
to aid in adjustment.

2. Loosen the two bolts (3) that secure the door latch

striker to the C-pillar.

3. To adjust the rear gap and flush measurement,

change the position of the door latch striker and
then tighten the two bolts to 28 N·m (21 ft. lbs.)
(Refer to 23 - BODY/BODY STRUCTURE/GAP
AND FLUSH - SPECIFICATIONS).

4. Verify correct door and latch position.

23 - 72

DOORS - REAR

DR/DH

TRIM PANEL

REMOVAL

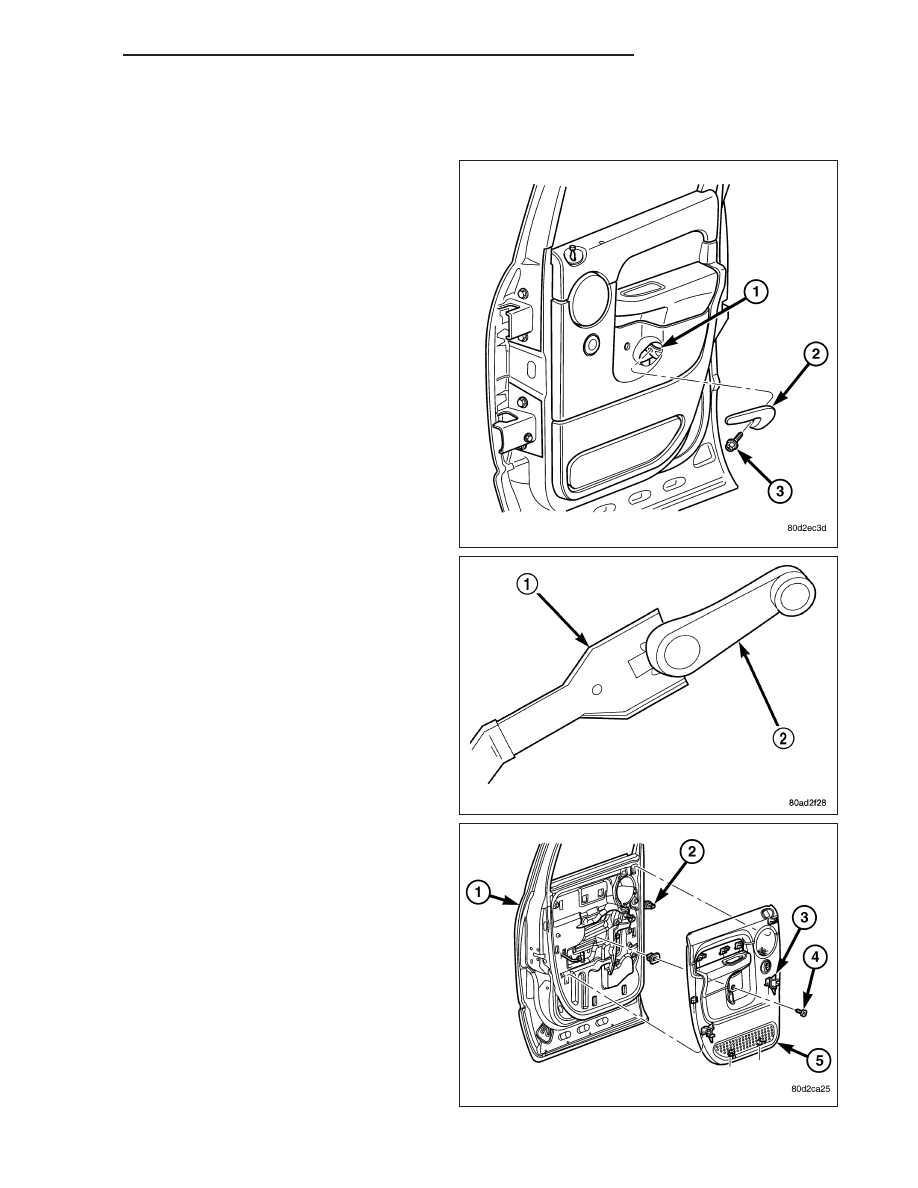

1. Remove the screw (3) that secures the interior

door handle (2) to the interior door handle actuator
(1).

2. Remove the interior door handle from the interior

door handle actuator.

3. If equipped, remove the manual window crank (1)

using a window crank removal tool (2).

4. Remove the screw (4) that secures the door trim

panel (5) to the screw insert located in the center
of the door (1).

CAUTION: The door trim panel is attached to the
door by molded plastic retaining clips that are
integral to the door trim panel. Do not pull the
door trim panel directly off of the door or damage
to the trim panel and/or the power switch assem-
bly will occur.

5. Lift the door trim panel straight upward to discon-

nect the molded plastic retaining clips (3) from the
door.

6. If equipped, disconnect the door wire harness (2)

from the power door switch assembly and remove the door trim panel.
