VALVE BODY UPPER HOUSING

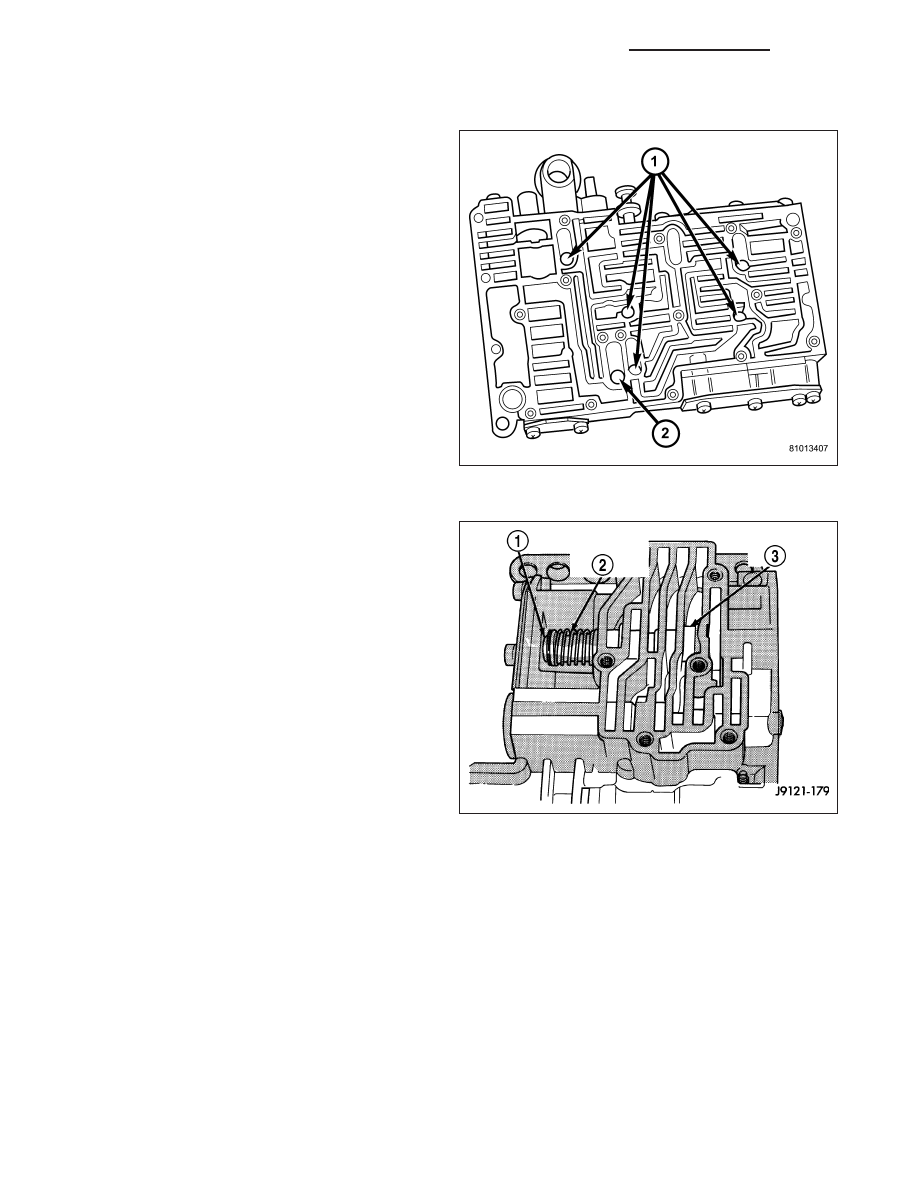

1. Note location of check balls (1, 2) in valve body

upper housing. Then remove the one large diame-
ter (2) and the five smaller diameter (1) check
balls.

2. Remove E-clip (1) that secures shuttle valve sec-

ondary spring (2) on valve stem (3).

21 - 1176

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

3. Remove governor plug and shuttle valve covers (8).

4. Remove throttle plug (12), primary spring (10), shuttle valve (9), secondary spring (7), and spring guides (5).

5. Remove boost valve retainer, spring and valve if not previously removed.

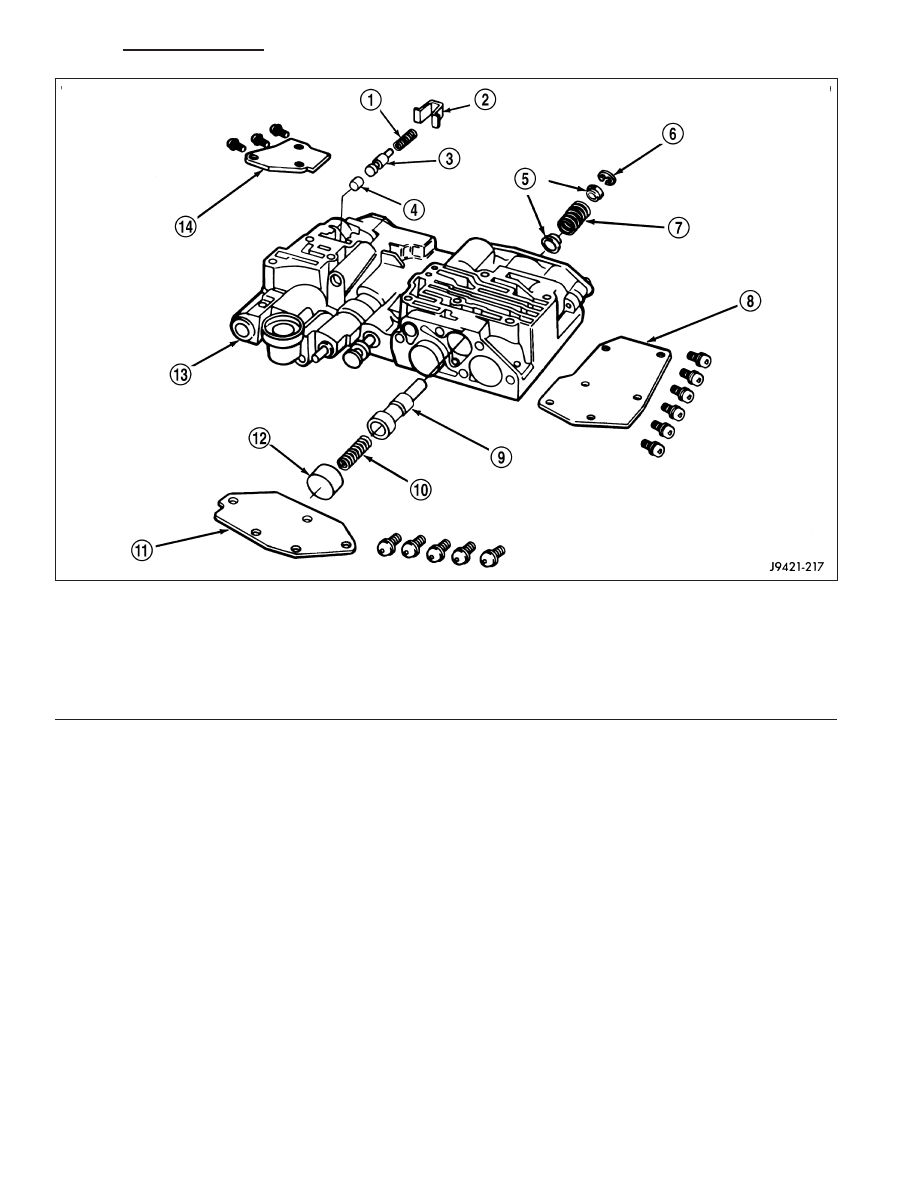

Shuttle and Boost Valve Location

1 - SPRING

8 - SHUTTLE VALVE COVER

2 - RETAINER

9 - SHUTTLE VALVE

3 - BOOST VALVE

10 - SHUTTLE VALVE PRIMARY SPRING

4 - BOOST VALVE PLUG

11 - GOVERNOR PLUG COVER

5 - SPRING GUIDES

12 - THROTTLE PLUG

6 - E-CLIP

13 - UPPER HOUSING

7 - SHUTTLE VALVE SECONDARY SPRING

14 - BOOST VALVE COVER

DR/DH

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

21 - 1177

6. Remove throttle plug and 1-2 and 2-3 governor plugs.

7. Turn upper housing (1) around and remove limit valve (6) and shift valve covers.

8. Remove limit valve housing (5). Then remove retainer, spring, limit valve (7), and 2-3 throttle plug (4) from limit

valve housing (5).

9. Remove 1-2 shift control valve and spring (9).

10. Remove 1-2 shift valve and spring (2).

11. Remove 2-3 shift valve and spring (3) from valve body.

12. Remove pressure plug cover (10).

13. Remove throttle pressure plug and spring (12).

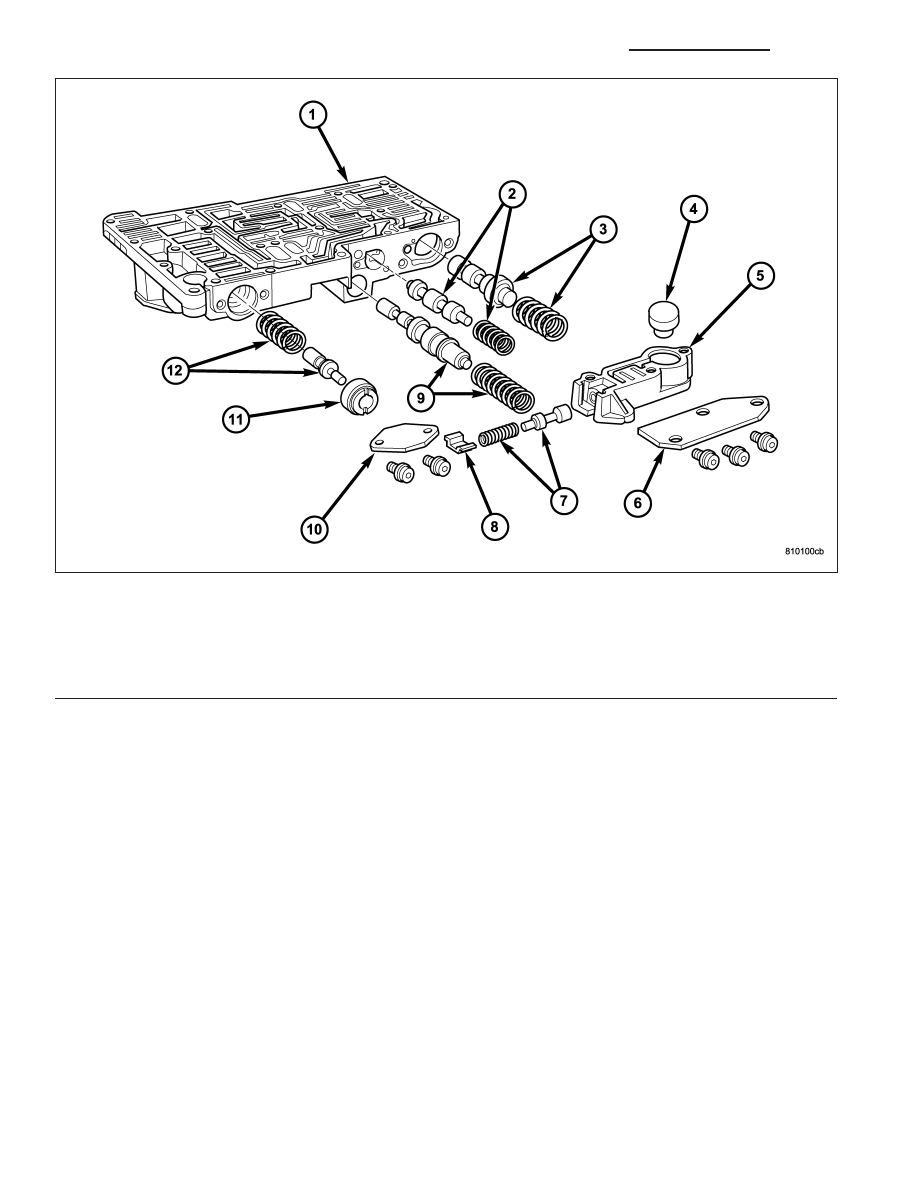

Upper Housing Shift Valve and Pressure Plug Locations

1 - UPPER HOUSING

7 - LIMIT VALVE AND SPRING

2 - 1-2 SHIFT VALVE AND SPRING

8 - RETAINER

3 - 2-3 SHIFT VALVE AND SPRING

9 - 1-2 SHIFT CONTROL VALVE AND SPRING

4 - 2-3 THROTTLE PLUG

10 - PRESSURE PLUG COVER

5 - LIMIT VALVE HOUSING

11 - PLUG SLEEVE

6 - LIMIT VALVE COVER

12 - THROTTLE PRESSURE SPRING AND PLUG

21 - 1178

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

VALVE BODY LOWER HOUSING

3-4 ACCUMULATOR HOUSING

1. Remove end plate from housing.

2. Remove piston spring.

3. Remove piston. Remove and discard piston seals.

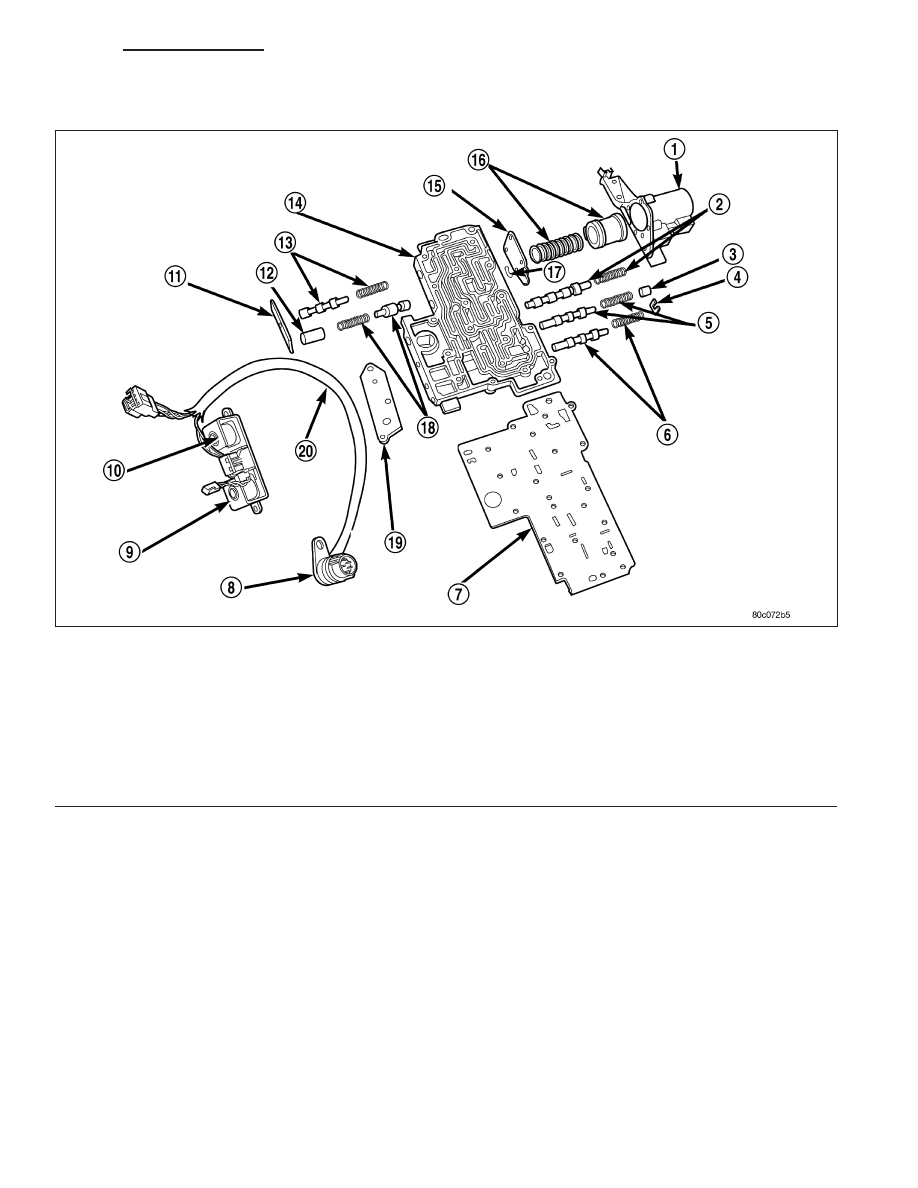

Lower Housing Shift Valves and Springs

1 - 3-4 ACCUMULATOR HOUSING

11 - TIMING VALVE COVER

2 - 3-4 SHIFT VALVE AND SPRING

12 - PLUG

3 - PLUG

13 - 3-4 TIMING VALVE AND SPRING

4 - SPRING RETAINER

14 - LOWER HOUSING

5 - CONVERTER CLUTCH VALVE AND SPRING

15 - ACCUMULATOR END PLATE

6 - CONVERTER CLUTCH TIMING VALVE AND SPRING

16 - 3-4 ACCUMULATOR PISTON AND SPRING

7 - OVERDRIVE SEPARATOR PLATE

17 - E-CLIP

8 - CASE CONNECTOR

18 - 3-4 QUICK FILL SPRING AND VALVE

9 - CONVERTER CLUTCH SOLENOID

19 - SOLENOID GASKET

10 - OVERDRIVE SOLENOID

20 - HARNESS
