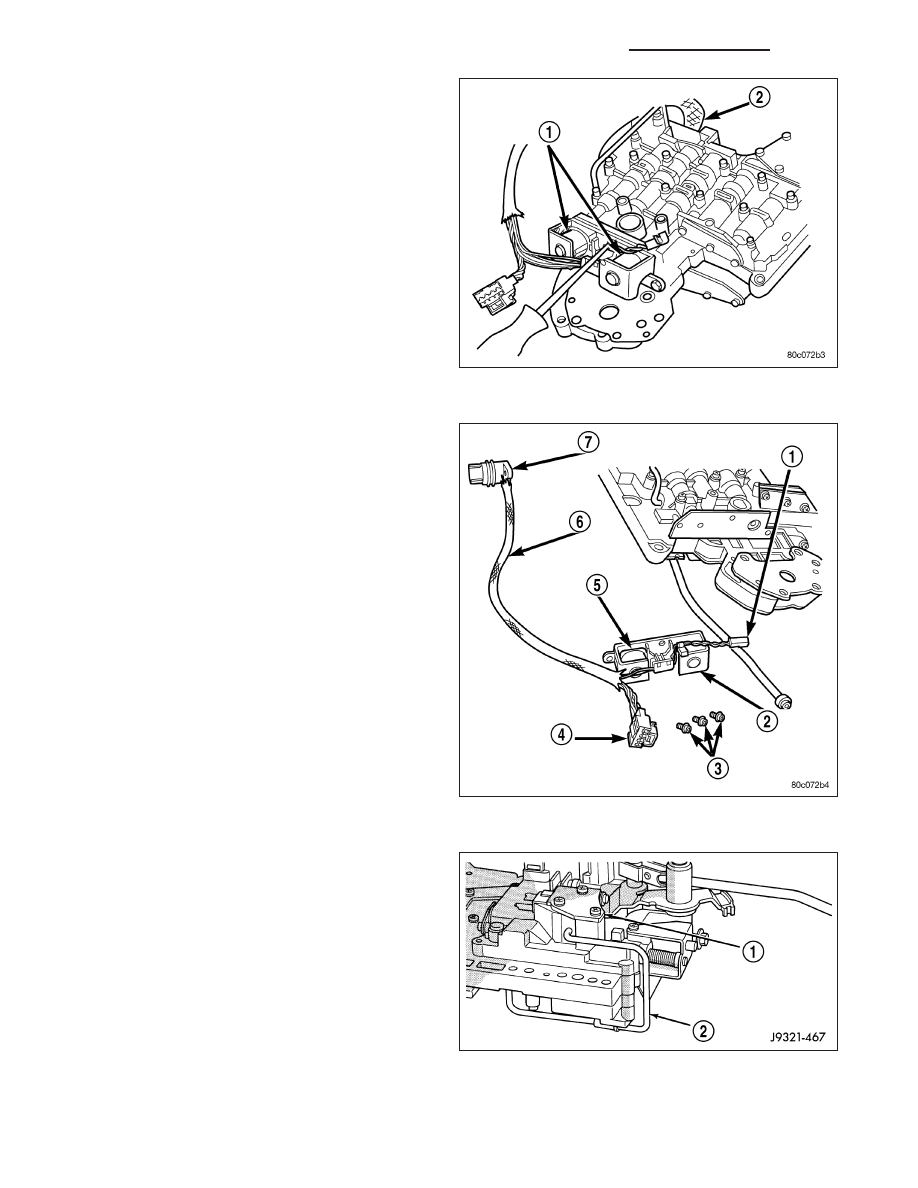

8. Turn valve body over and remove screws that

attach overdrive/converter solenoid assembly (1) to
valve body.

9. Remove solenoid and harness (6) assembly from

valve body.

10. Remove boost valve cover (1).

21 - 1168

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

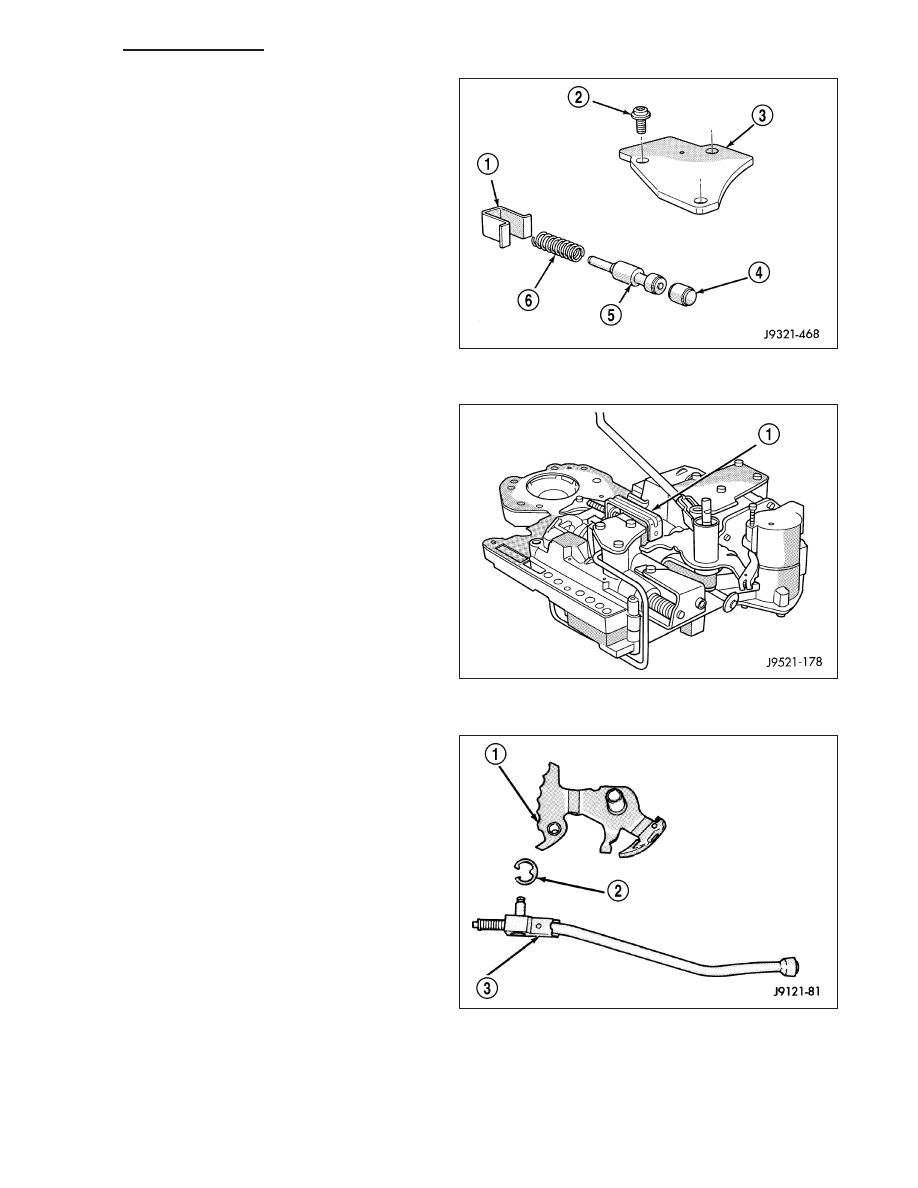

11. Remove boost valve retainer (1), valve spring

(6),and boost valve (5).

12. Secure detent ball and spring with Retainer Tool

6583 (1).

13. Remove park rod E-clip (2) and separate rod (3)

from manual lever (1).

DR/DH

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

21 - 1169

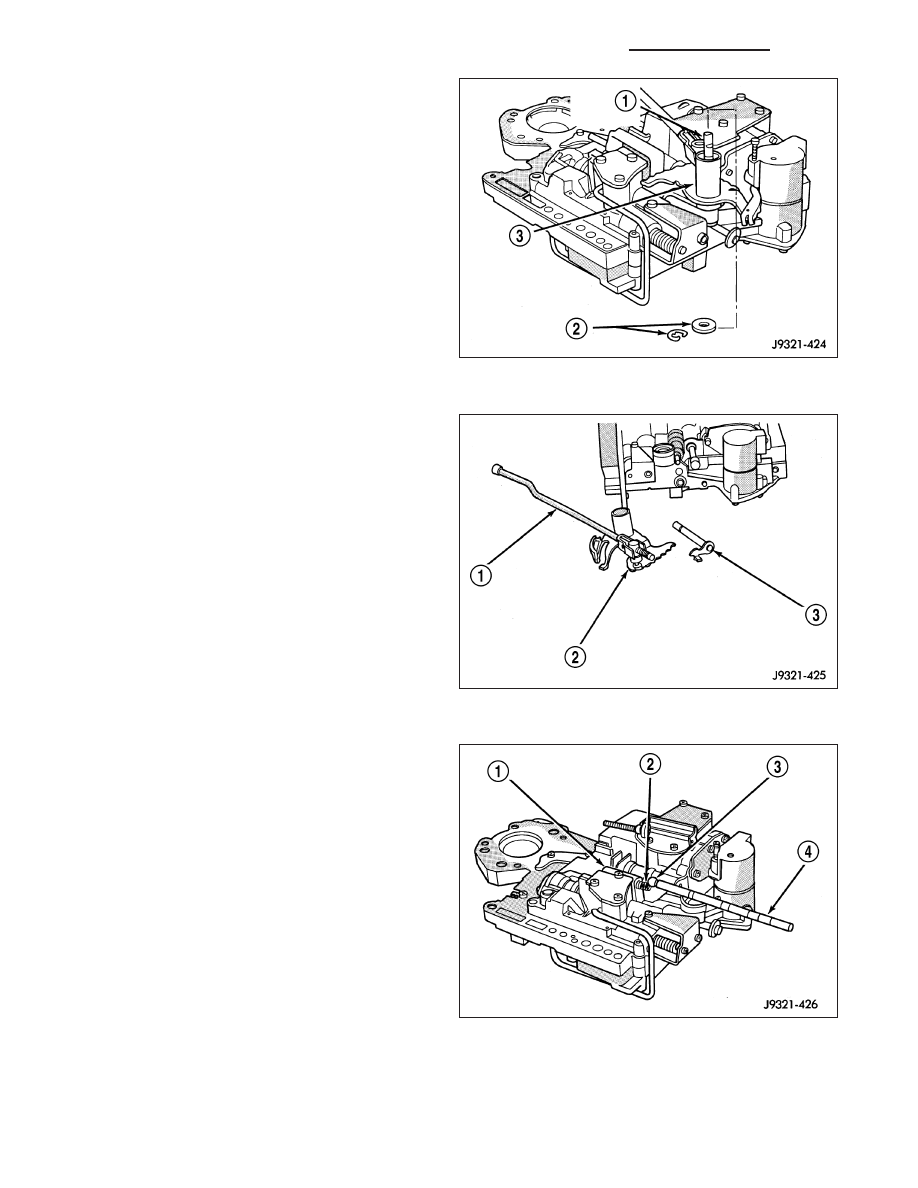

14. Remove E-clip and washer (2) that retains throttle

lever shaft (1) in manual shaft (3).

15. Remove manual lever (2) and throttle lever (3).

Rotate and lift manual lever off valve body and
throttle lever shaft. Then slide throttle lever out of
valve body.

16. Position pencil magnet (4) next to detent housing

to catch detent ball and spring. Then carefully
remove Retainer Tool 6583 and remove detent
ball (3) and spring (2).

21 - 1170

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

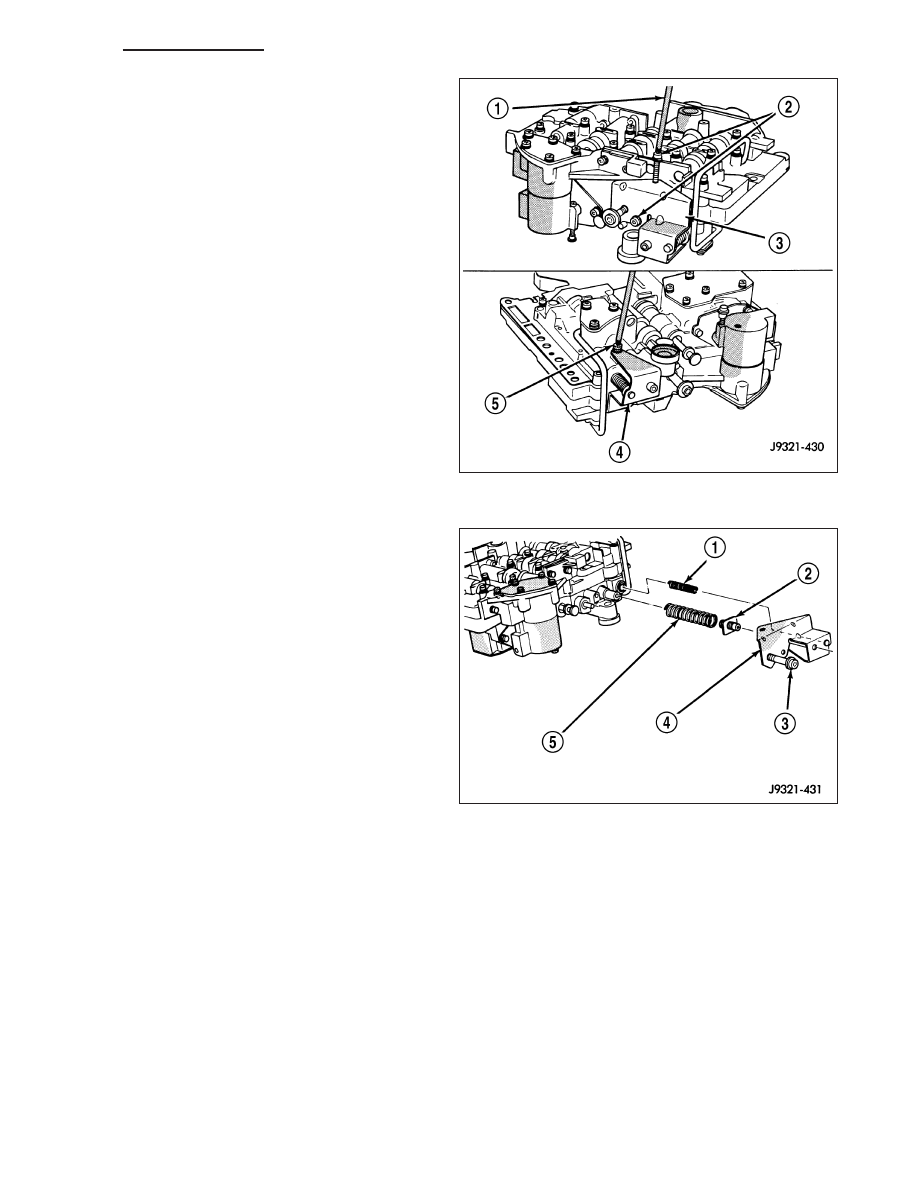

17. Remove screws (2) attaching pressure adjusting

screw bracket (3) to valve body and transfer plate.
Hold bracket (5) firmly against spring tension
while removing last screw (5).

18. Remove adjusting screw bracket (4), line pressure

adjusting screw (2), pressure regulator valve
spring (5), and switch valve spring (1). Do not
remove throttle pressure adjusting screw from
bracket and do not disturb setting of either adjust-
ing screw during removal.
