NOTE: Gear ratios are dependent on the number of teeth on the annulus and sun gears.

DISASSEMBLY

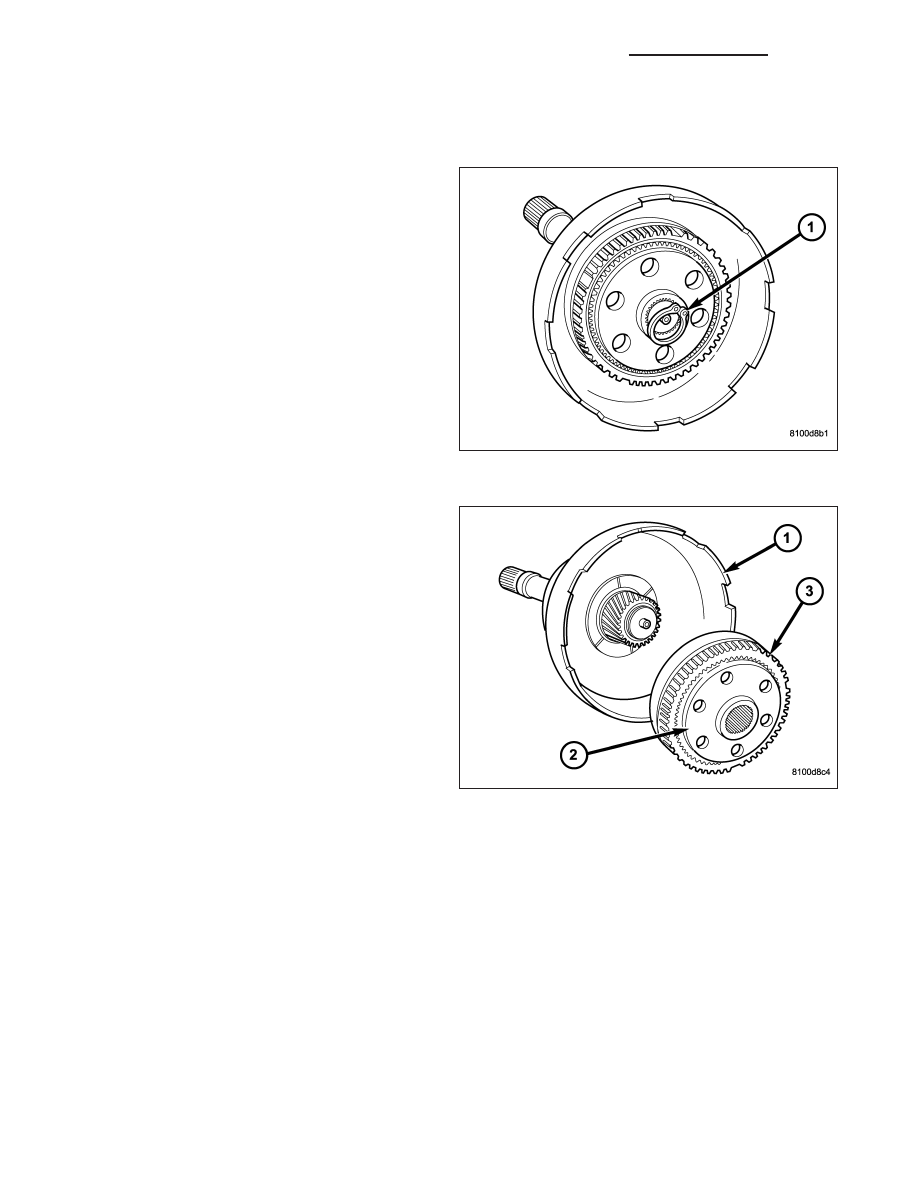

1. Remove planetary snap-ring (1) from intermediate

shaft. Discard snap-ring as it is not reusable.

2. Remove front planetary gear (3) and front annulus

gear (2) as assembly.

21 - 1104

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

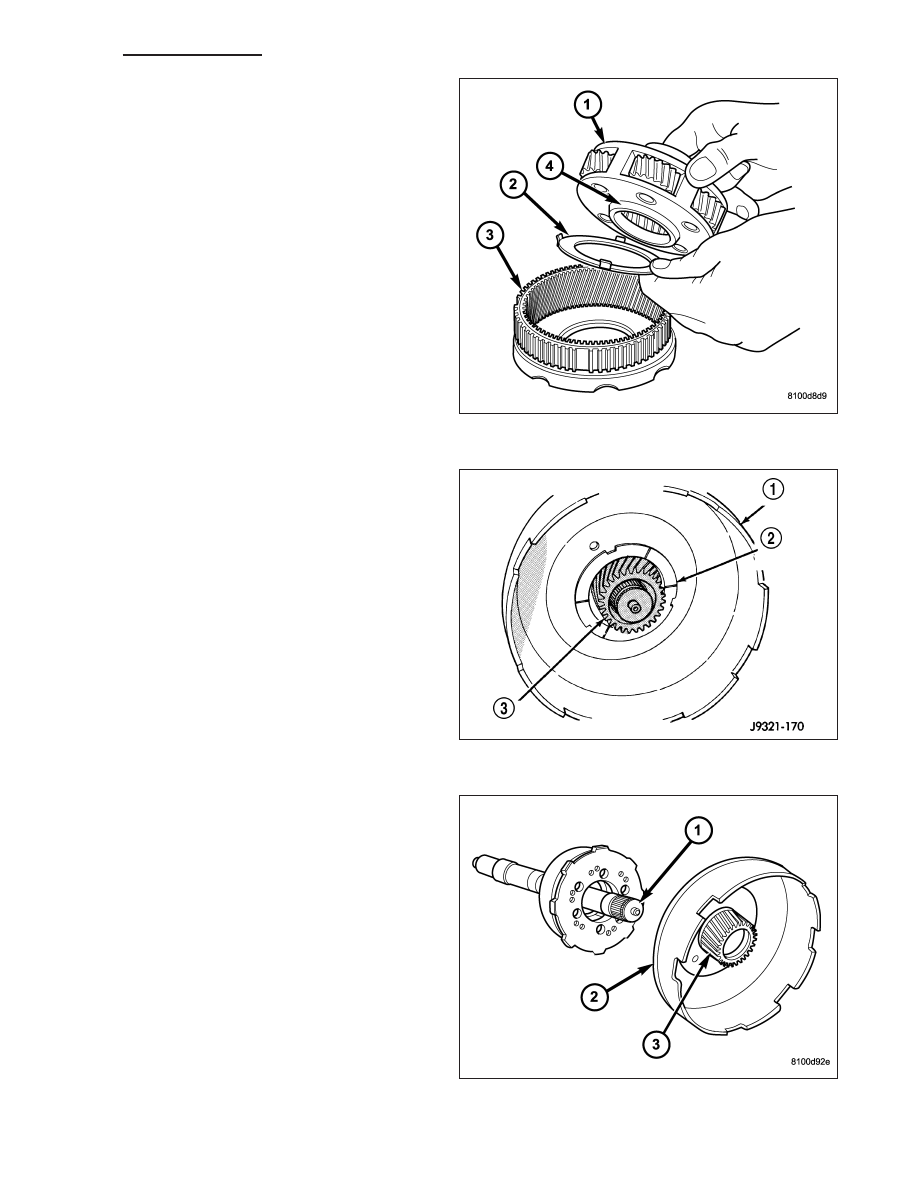

3. Remove front planetary gear (1) and thrust washer

(2) from front annulus gear (3). Note thrust washer
position for assembly reference.

4. Remove tabbed thrust washer (2) from driving shell

(1). Note washer position for assembly reference.

5. Remove sun gear (3) and driving shell (2) as

assembly.

DR/DH

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

21 - 1105

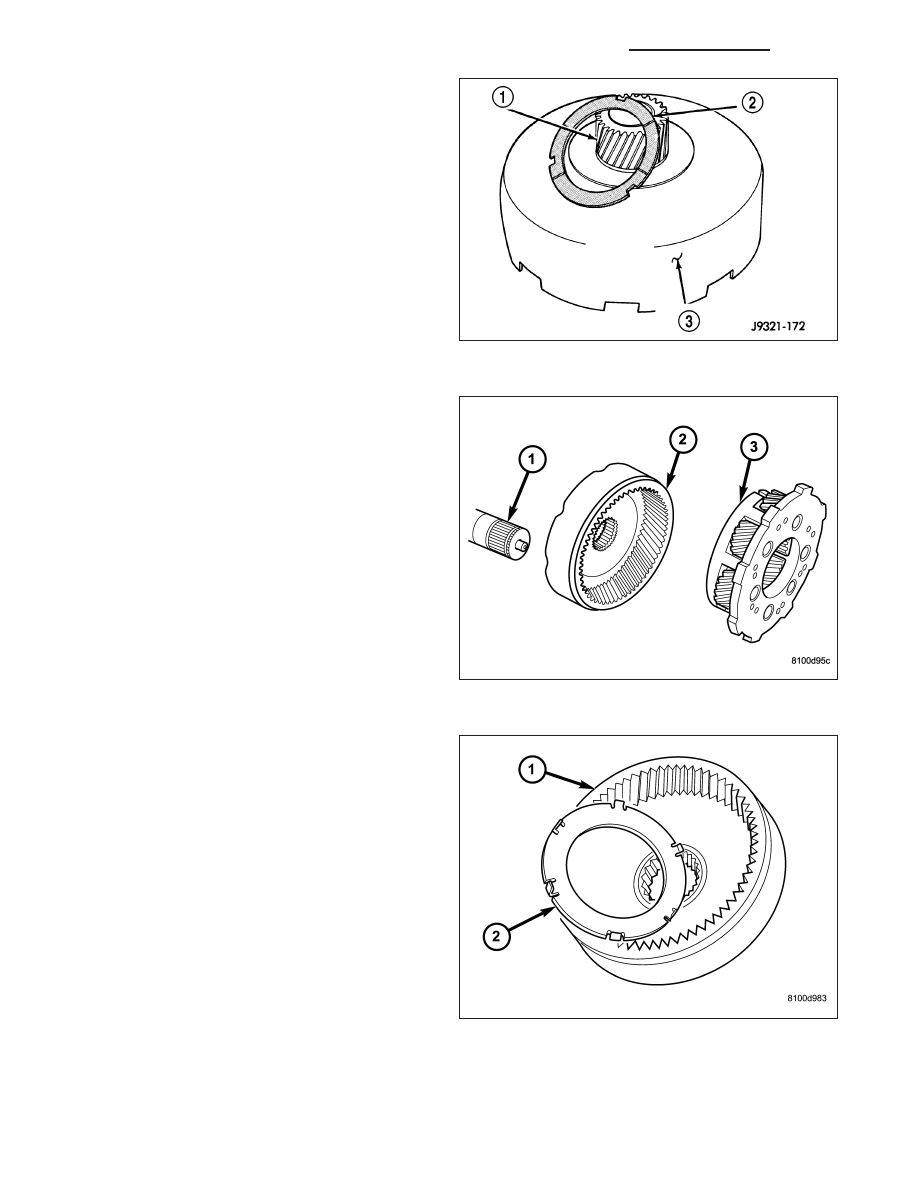

6. Remove tabbed thrust washer (2) from rear plane-

tary sun gear (1). Note washer position on gear for
assembly reference.

7. Remove rear planetary gear (3) and rear annulus

gear (2) from intermediate shaft (1).

8. Remove thrust washer (2) from rear planetary

annulus gear (1).

21 - 1106

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

INSPECTION

Inspect the planetary gear sets and annulus gears. The planetary pinions, shafts, washers, and retaining pins are
serviceable. However, if a pinion carrier is damaged, the entire planetary gear set must be replaced as an assembly.

Replace the annulus gears if the teeth are chipped, broken, or worn, or the gear is cracked. Replace the planetary
thrust plates and the tabbed thrust washers if cracked, scored or worn.

Inspect the machined surfaces of the intermediate shaft. Be sure the oil passages are open and clear. Replace the
shaft if scored, pitted, or damaged.

Inspect the sun gear and driving shell. If either component is worn or damaged, remove the sun gear rear retaining
ring and separate the sun gear and thrust plate from the driving shell. Then replace the necessary component.

Replace the sun gear as an assembly if the gear teeth are chipped or worn. Also replace the gear as an assembly
if the bushings are scored or worn. The sun gear bushings are not serviceable. Replace the thrust plate if worn, or
severely scored. Replace the driving shell if distorted, cracked, or damaged in any way.

Replace all snap-rings during geartrain assembly. Reusing snap-rings is not recommended.

ASSEMBLY

1. Lubricate sun gear (2) and planetary gears with

transmission fluid during assembly. Use petroleum
jelly to lubricate intermediate shaft bushing sur-
faces, thrust washers and thrust plates (3) and to
hold these parts in place during assembly.

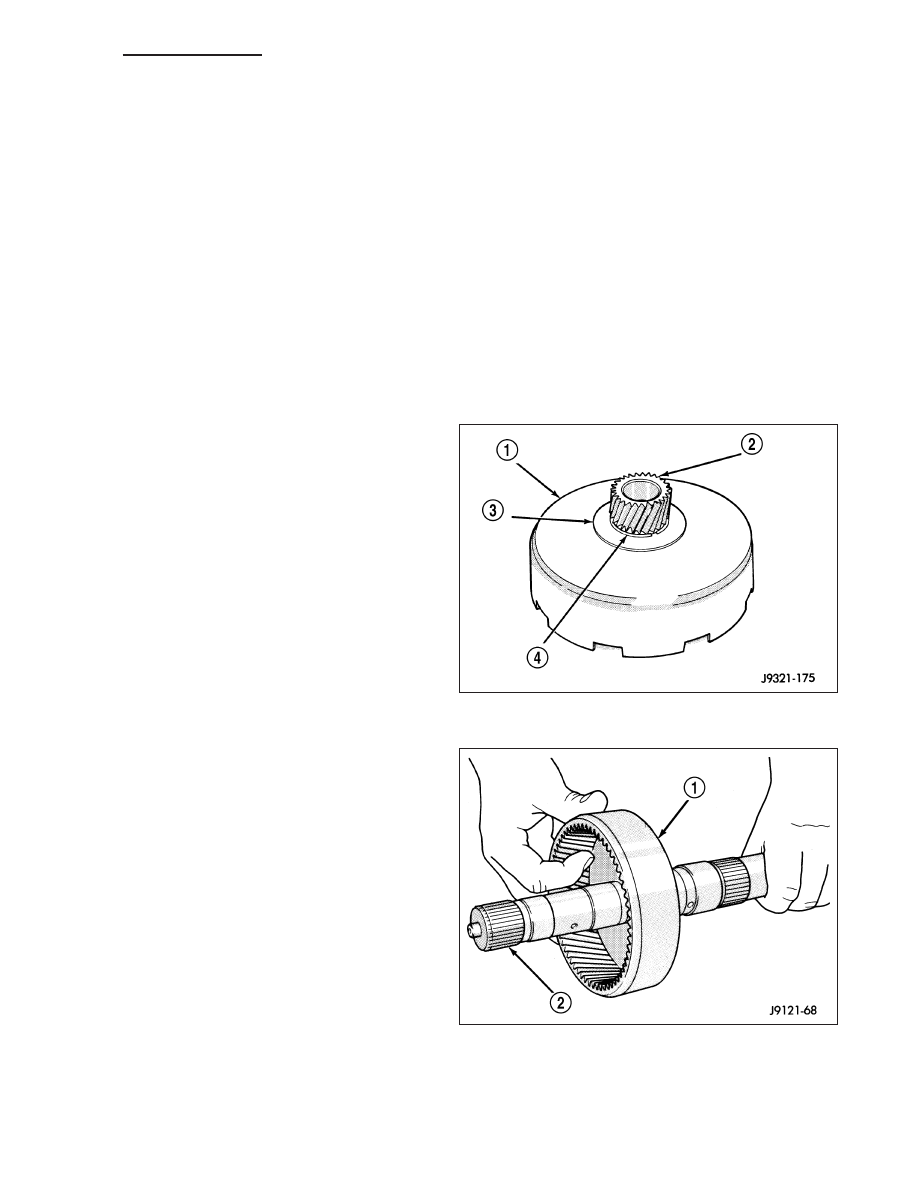

2. Install front snap-ring on sun gear (2) and install

gear in driving shell. Then install thrust plate (3)
over sun gear and against rear side of driving shell
(1). Install rear snap-ring (4) to secure sun gear
and thrust plate in driving shell. Note that the large
ID chamfer on the sun gear goes forward.

3. Install rear annulus gear (1) on intermediate shaft

(2).
