UNDERDRIVE CLUTCH

The underdrive clutch is hydraulically applied in first, second, second prime, and third (direct) gears by pressurized
fluid against the underdrive piston. When the underdrive clutch is applied, the underdrive hub drives the input sun
gear.

OVERDRIVE CLUTCH

The overdrive clutch is hydraulically applied in third (direct), fourth, and fifth gears by pressurized fluid against the
overdrive/reverse piston. When the overdrive clutch is applied, the overdrive hub drives the reverse carrier/input
annulus assembly.

REVERSE CLUTCH

The reverse clutch is hydraulically applied in reverse gear by pressurized fluid against the overdrive/reverse piston.
When the reverse clutch is applied, the reaction annulus gear is driven.

21 - 632

AUTOMATIC TRANSMISSION - 45RFE/545RFE - SERVICE INFORMATION

DR/DH

DISASSEMBLY

1. Remove the reverse reaction plate selective snap-ring (10) from the input clutch retainer (13).

2. Remove the reverse reaction plate (9) from the input clutch retainer (13).

3. Remove the reverse hub (7) and reverse clutch pack (8) from the input clutch retainer (13).

4. Remove the number 4 thrust bearing (5) from the overdrive hub (2).

5. Remove the overdrive hub (2) from the input clutch retainer (13).

6. Remove the number 3 thrust bearing (1) from the underdrive hub (17).

7. Remove the OD/reverse reaction plate snap-ring (6) from the input clutch retainer (13).

8. Remove the underdrive hub (17), overdrive clutch (13), and overdrive reaction plate (15) from the input clutch

retainer (13).

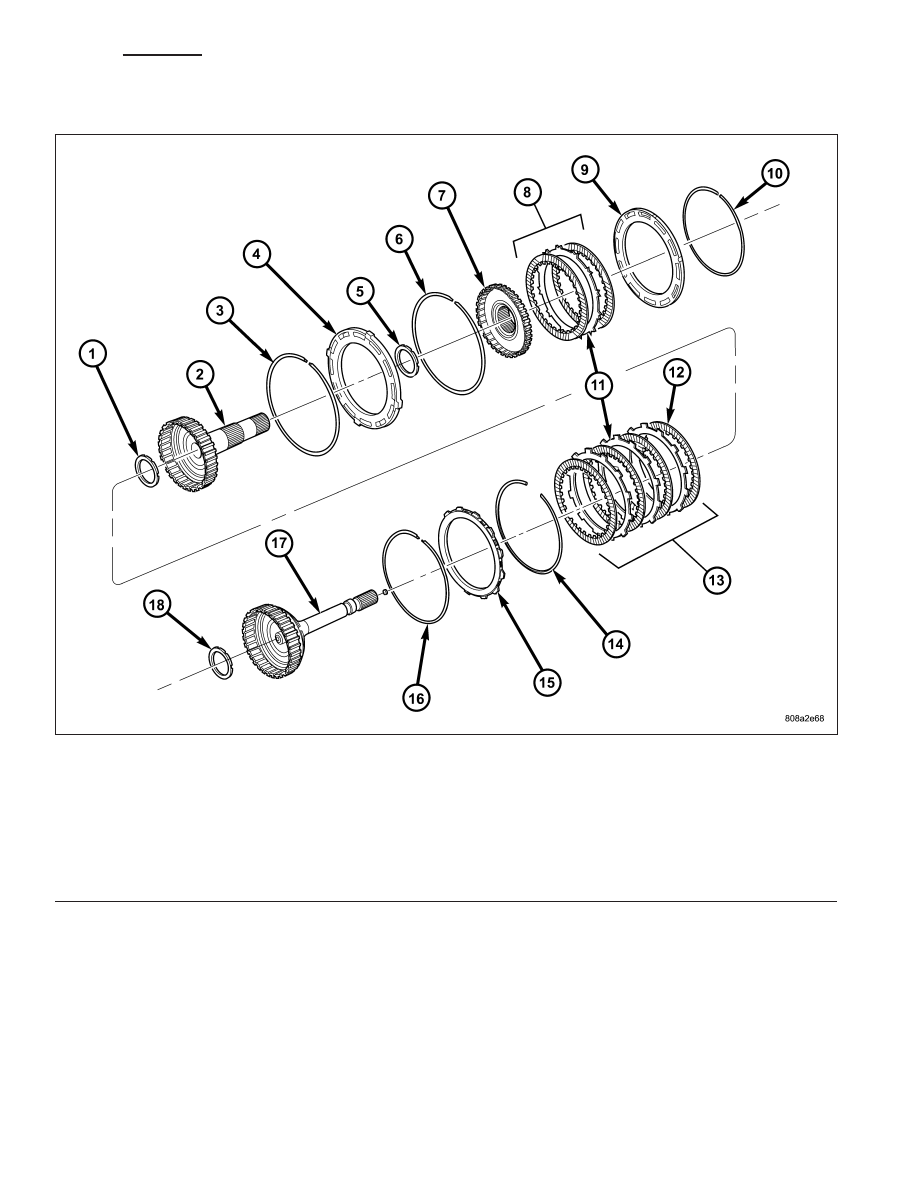

Input Clutch Assembly - Part 2

1 - THRUST BEARING NUMBER 3

10 - SNAP-RING (SELECT)

2 - OD HUB/SHAFT

11 - PLATE

3 - SNAP-RING (WAVE)

12 - DISC

4 - REV/OD REACTION PLATE

13 - OD CLUTCH

5 - THRUST BEARING NUMBER 4

14 - SNAP-RING (TAPERED)

6 - SNAP-RING (FLAT)

15 - UD/OD REACTION PLATE

7 - REVERSE HUB/SHAFT

16 - SNAP-RING (FLAT)

8 - REVERSE CLUTCH

17 - UD HUB/SHAFT

9 - REVERSE REACTION PLATE

18 - THRUST BEARING NUMBER 2

DR/DH

AUTOMATIC TRANSMISSION - 45RFE/545RFE - SERVICE INFORMATION

21 - 633

NOTE: The overdrive friction discs and steel discs are thicker than the matching components in the under-
drive and reverse clutches.

9. Remove the number 2 thrust bearing (18) from the input clutch hub (1).

10. Remove the overdrive clutch wave snap-ring (3) from the input clutch retainer (13).

11. Remove the UD/OD reaction plate tapered snap-ring (14) from the input clutch retainer (13).

12. Remove the UD/OD reaction plate (15) from the input clutch retainer (13).

13. Remove the UD/OD reaction plate flat snap-ring (16) from the input clutch retainer (13).

14. Remove the underdrive clutch pack (11) from the input clutch retainer (13).

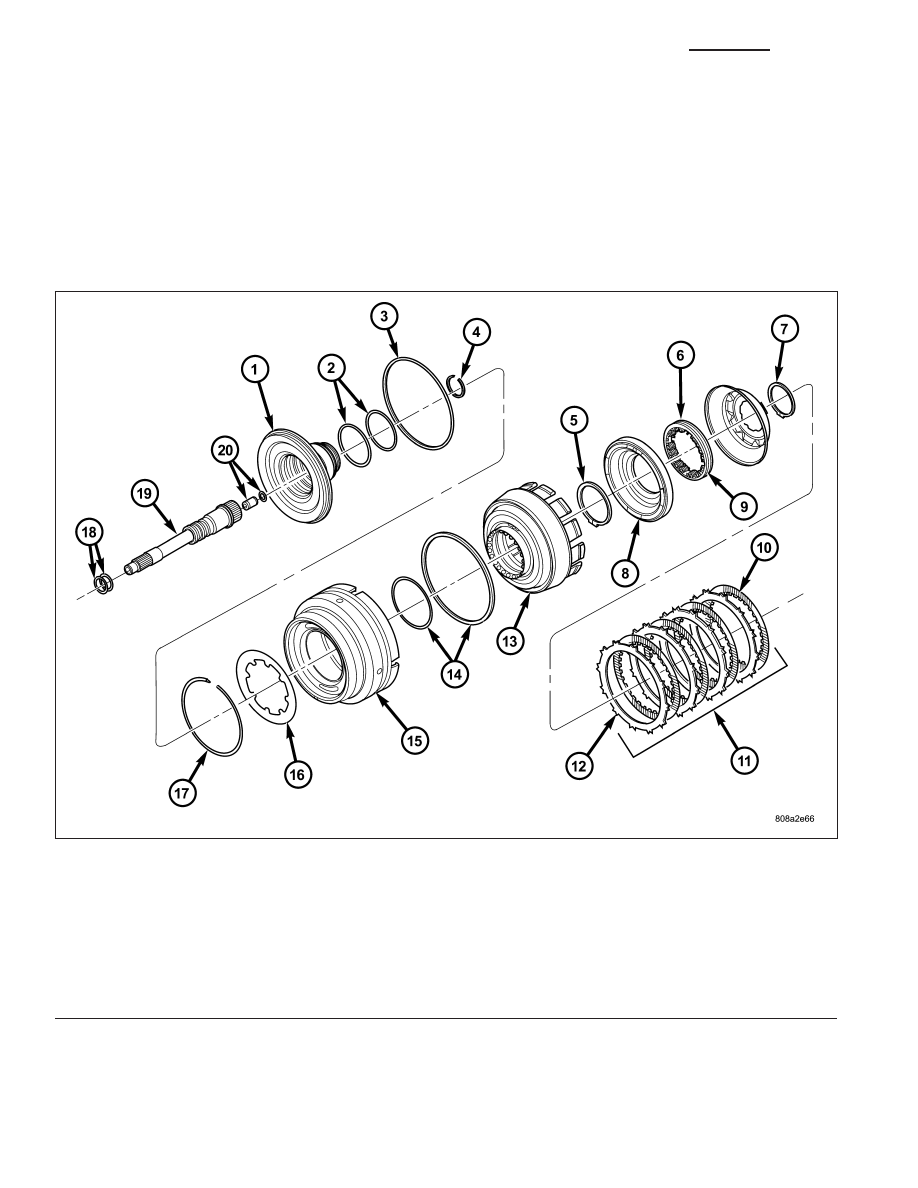

Input Clutch Assembly - Part 1

1 - INPUT CLUTCH HUB

11 - UD CLUTCH

2 - O-RING SEALS

12 - PLATE

3 - SEAL

13 - CLUTCH RETAINER

4 - SNAP-RING

14 - SEAL

5 - SNAP-RING

15 - OD/REV PISTON

6 - UD BALANCE PISTON

16 - BELLEVILLE SPRING

7 - SNAP-RING

17 - SNAP-RING

8 - UD PISTON

18 - SEAL RINGS

9 - SPRING

19 - INPUT SHAFT

10 - DISC

20 - LUBRICATION CHECK VALVE AND SNAP-RING

21 - 634

AUTOMATIC TRANSMISSION - 45RFE/545RFE - SERVICE INFORMATION

DR/DH

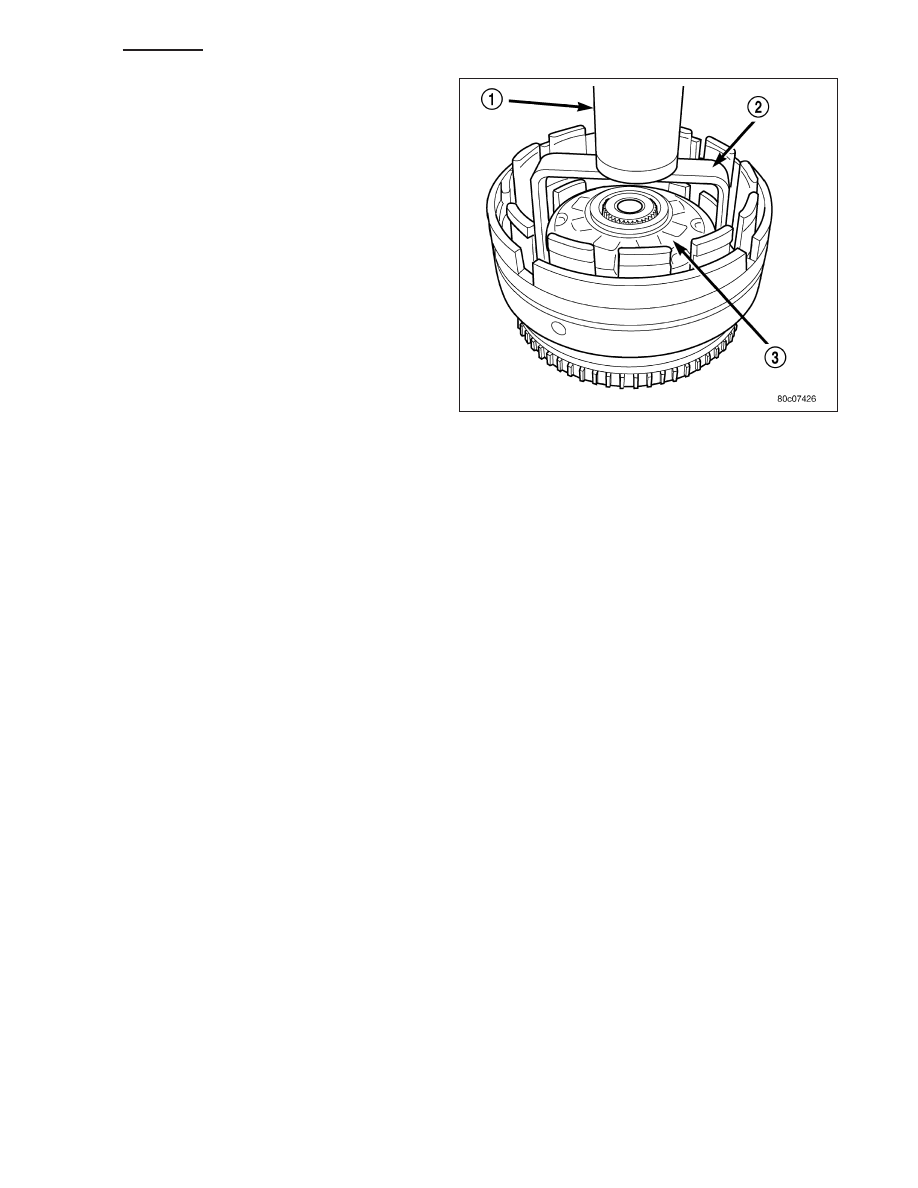

15. Using Spring Compressor 8251 (2) , compress

the UD/OD balance piston (3) and remove the
snap-ring from the input clutch hub (1).

DR/DH

AUTOMATIC TRANSMISSION - 45RFE/545RFE - SERVICE INFORMATION

21 - 635
