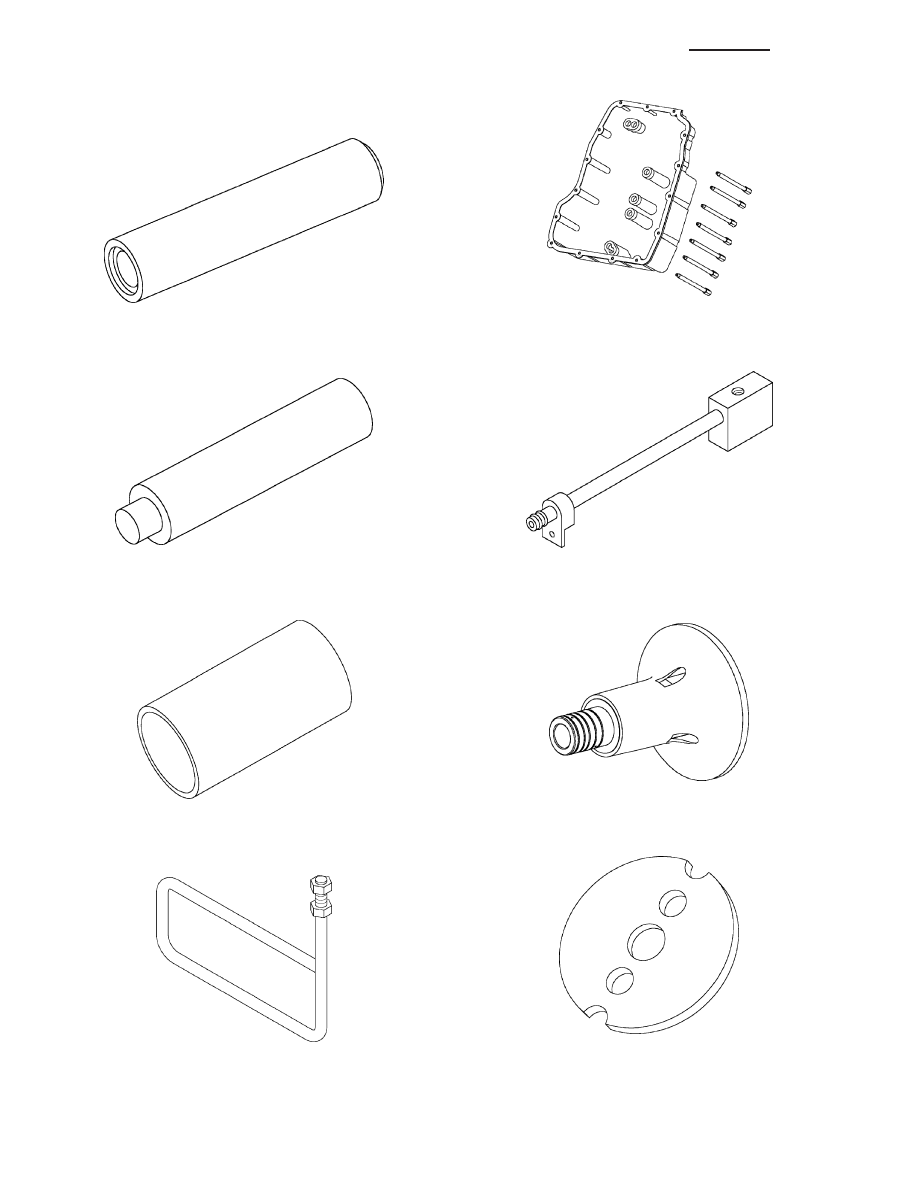

Installer, Seal - 8253

Installer, Seal - 8254

Installer, Snap-ring - 8255

Stand, Support - 8257

Adapter, Pressure Tap - 8258-A

Adapter, Line Pressure - 8259

Fixture, Input Clutch Pressure - 8260

Plate, Alignment - 8261

21 - 612

AUTOMATIC TRANSMISSION - 45RFE/545RFE - SERVICE INFORMATION

DR/DH

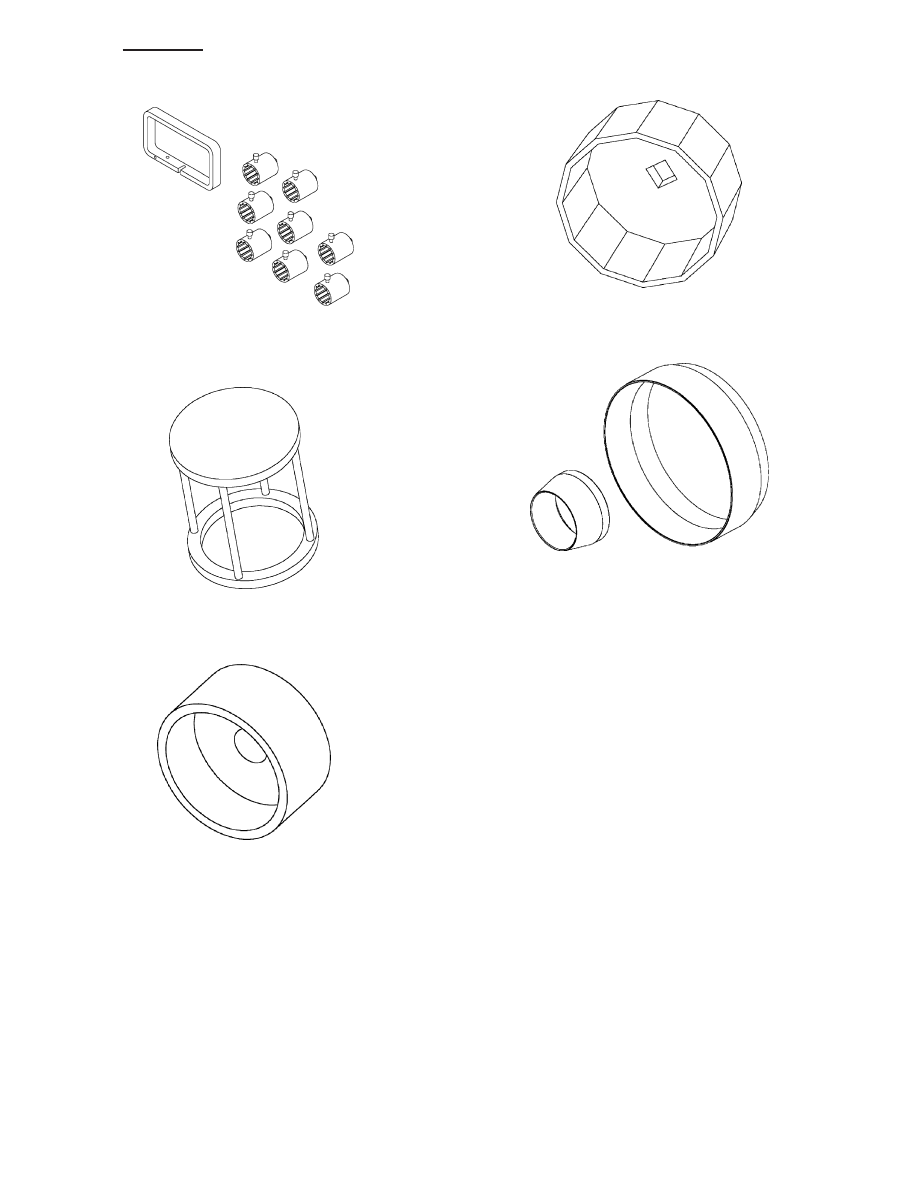

End Play Set - 8266

Compressor, Spring - 8285

Installer, Bearing - 8320

Wrench, Filter - 8321

Installer, Piston - 8504

DR/DH

AUTOMATIC TRANSMISSION - 45RFE/545RFE - SERVICE INFORMATION

21 - 613

RETAINER/BULKHEAD-4C

DISASSEMBLY

1. Remove the 2C piston Belleville spring snap-ring (6) from the 4C retainer /bulkhead (13).

2. Remove the 2C piston Belleville spring (5) from the retainer/bulkhead (13).

3. Remove the 2C piston (2) from the retainer/bulkhead (13). Use 20 psi of air pressure to remove the piston if

necessary.

4. Remove the 4C clutch snap-ring (7) from the retainer/bulkhead (13).

5. Remove the 4C clutch pack (3, 4, 8) from the retainer/bulkhead (13).

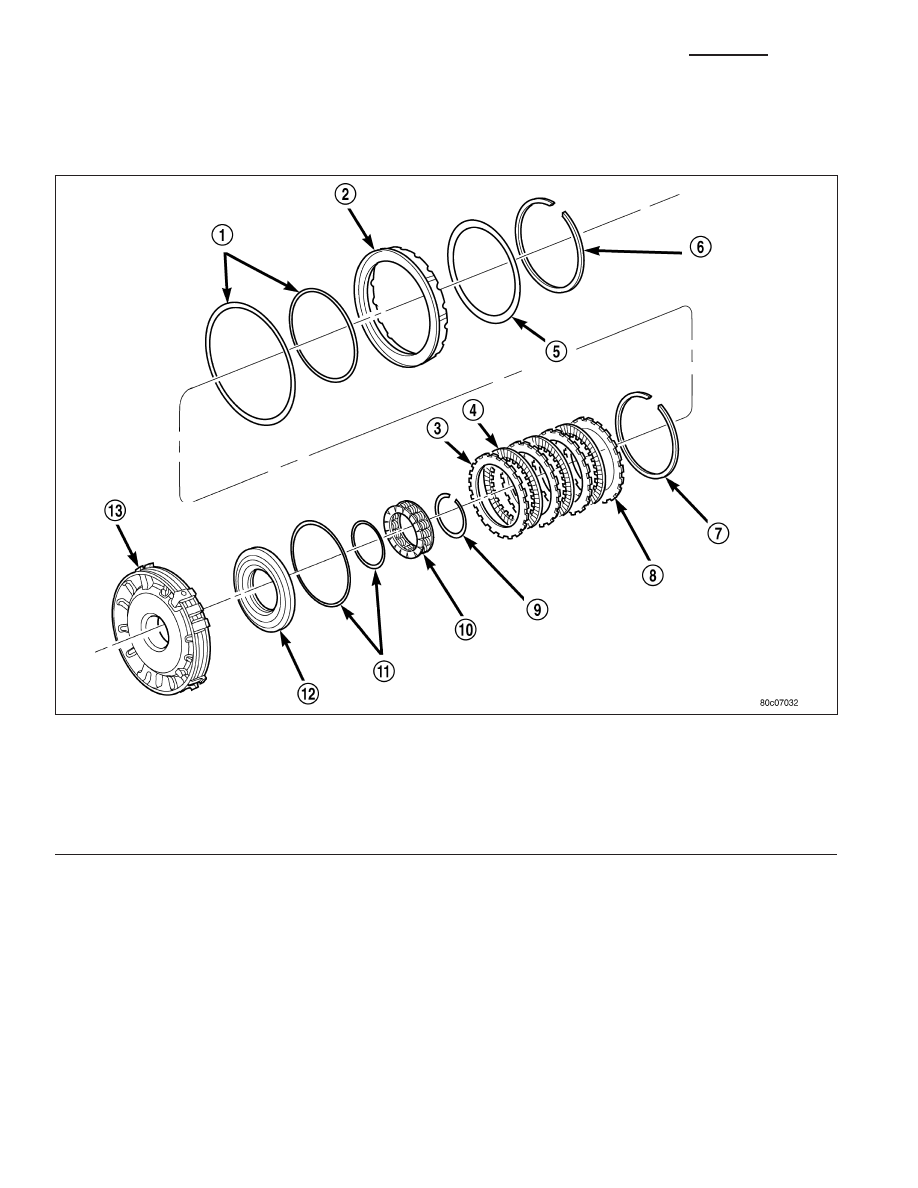

4C Retainer/Bulkhead Components

1 - SEAL

8 - REACTION PLATE

2 - 2C PISTON

9 - SNAP-RING

3 - PLATE

10 - RETURN SPRING

4 - DISC

11 - SEAL

5 - 2C BELLEVILLE SPRING

12 - 4C PISTON

6 - SNAP-RING

13 - 4C RETAINER/BULKHEAD

7 - SNAP-RING (SELECT)

21 - 614

AUTOMATIC TRANSMISSION - 45RFE/545RFE - SERVICE INFORMATION

DR/DH

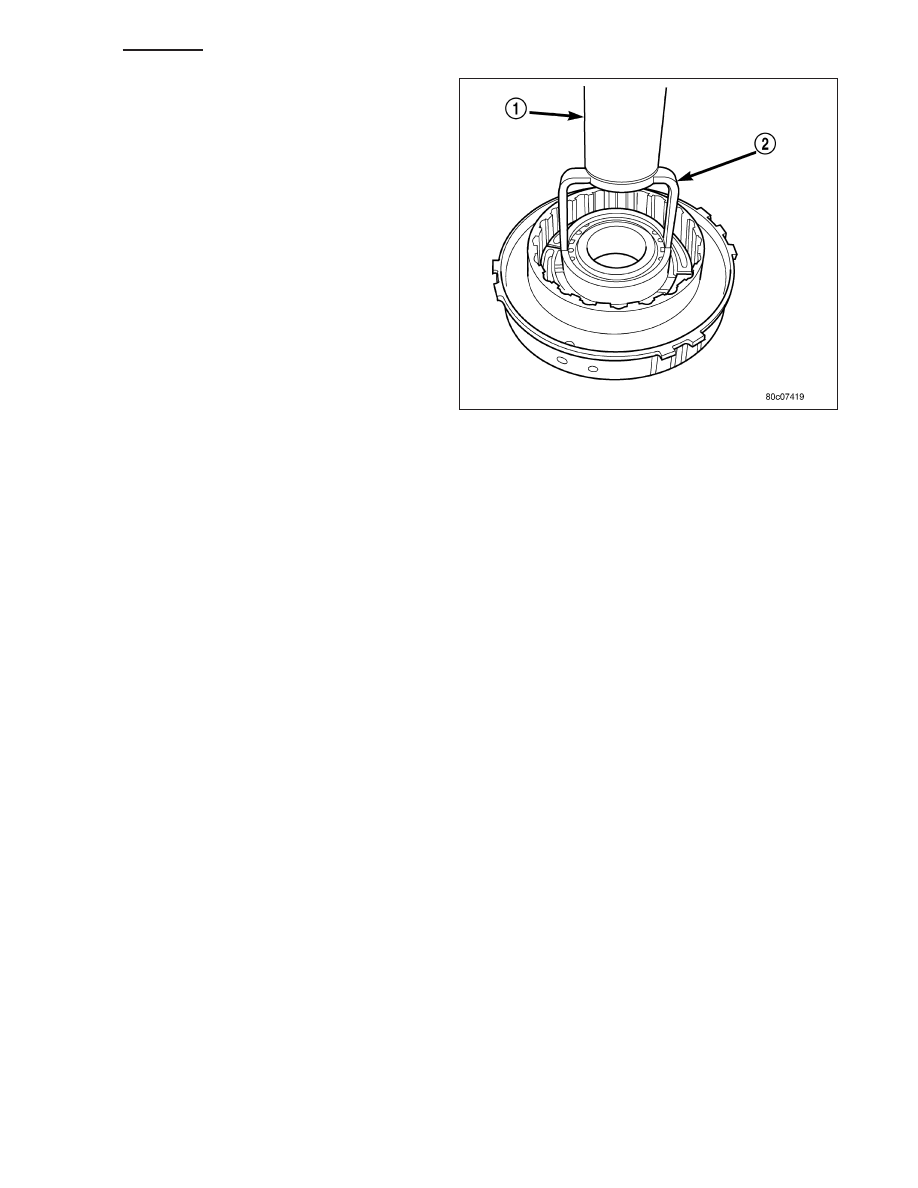

6. Using Spring Compressor 8250 (2) and a suitable

shop press (1), compress the 4C piston return
spring (10) and remove the snap-ring (9).

7. Remove the 4C piston return spring (10) and piston

(12) from the retainer/bulkhead (13). Use 20 psi of
air pressure to remove the piston if necessary.

ASSEMBLY

NOTE: Clean and inspect all components. Replace any components which show evidence of excessive wear
or scoring.
