Dodge Ram Truck 1500-2500-3500. Manual - part 1532

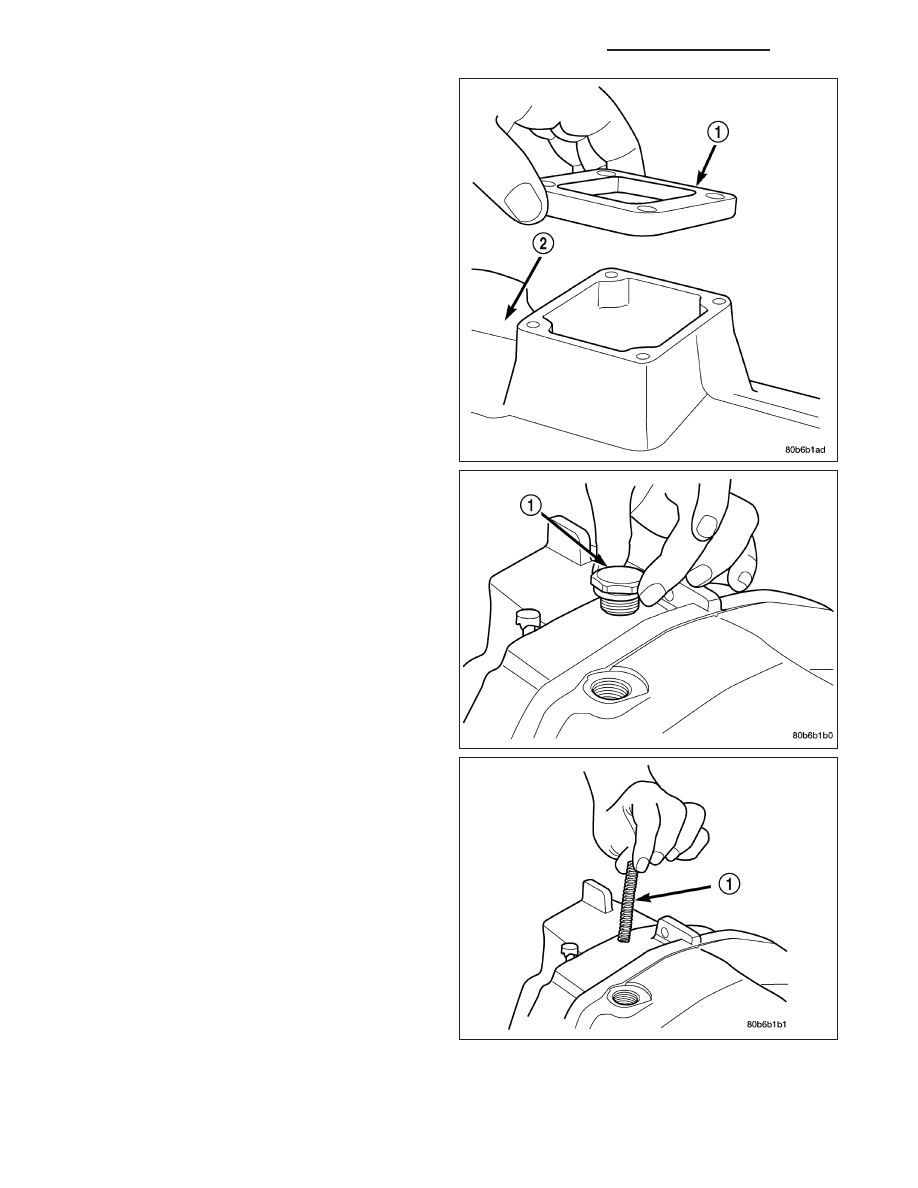

4. Remove isolator plate (1) from transmission (2) .

5. Remove primary shift rail detent plug (1).

6. Remove primary shift rail detent spring (1).

21 - 60

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

DR/DH

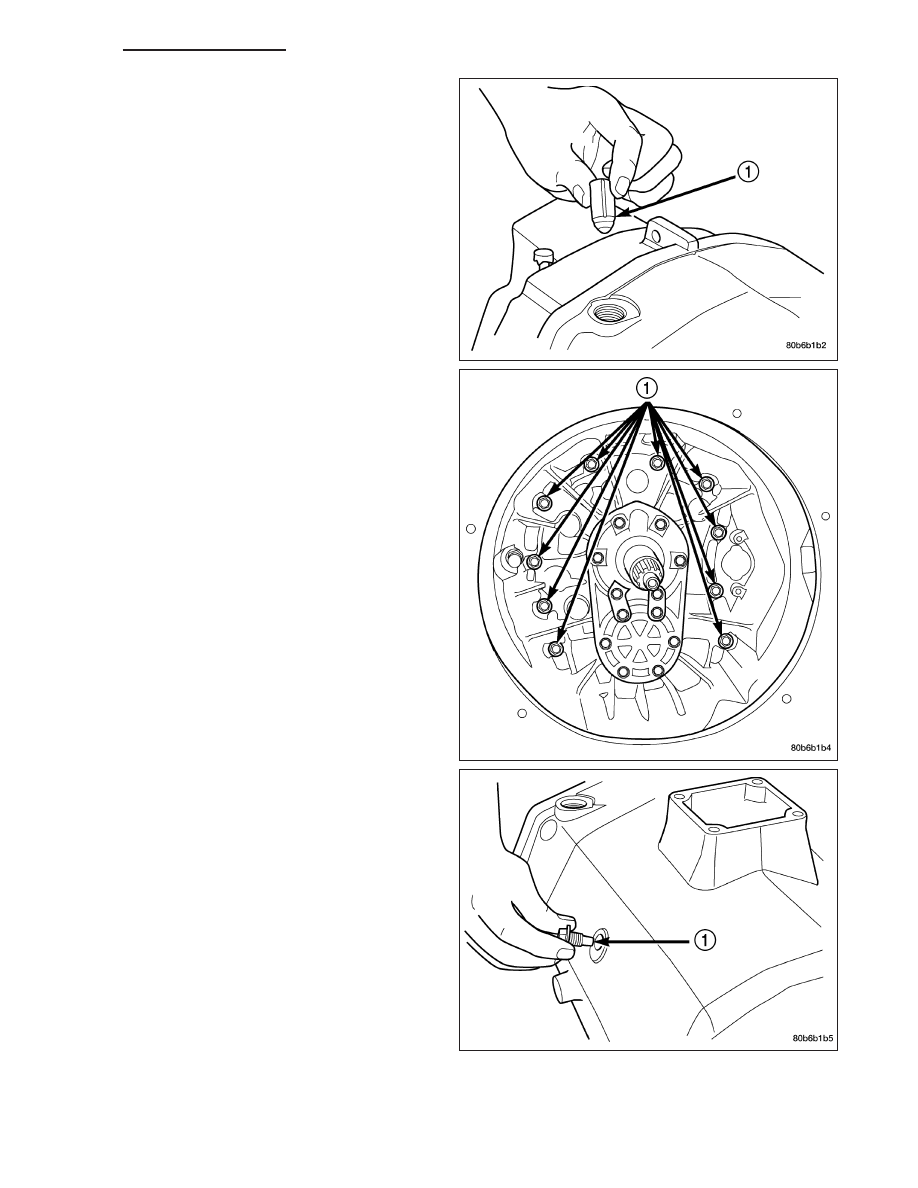

7. Remove primary shift rail detent plunger (1).

8. Remove clutch housing bolts (1) from inside the

housing.

9. Remove shift rail blocker bolt (1) from transmission

case.

DR/DH

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

21 - 61

EXTENSION/ADAPTER HOUSING

1. Remove

extension/adapter

housing

bolts

from

transmission case.

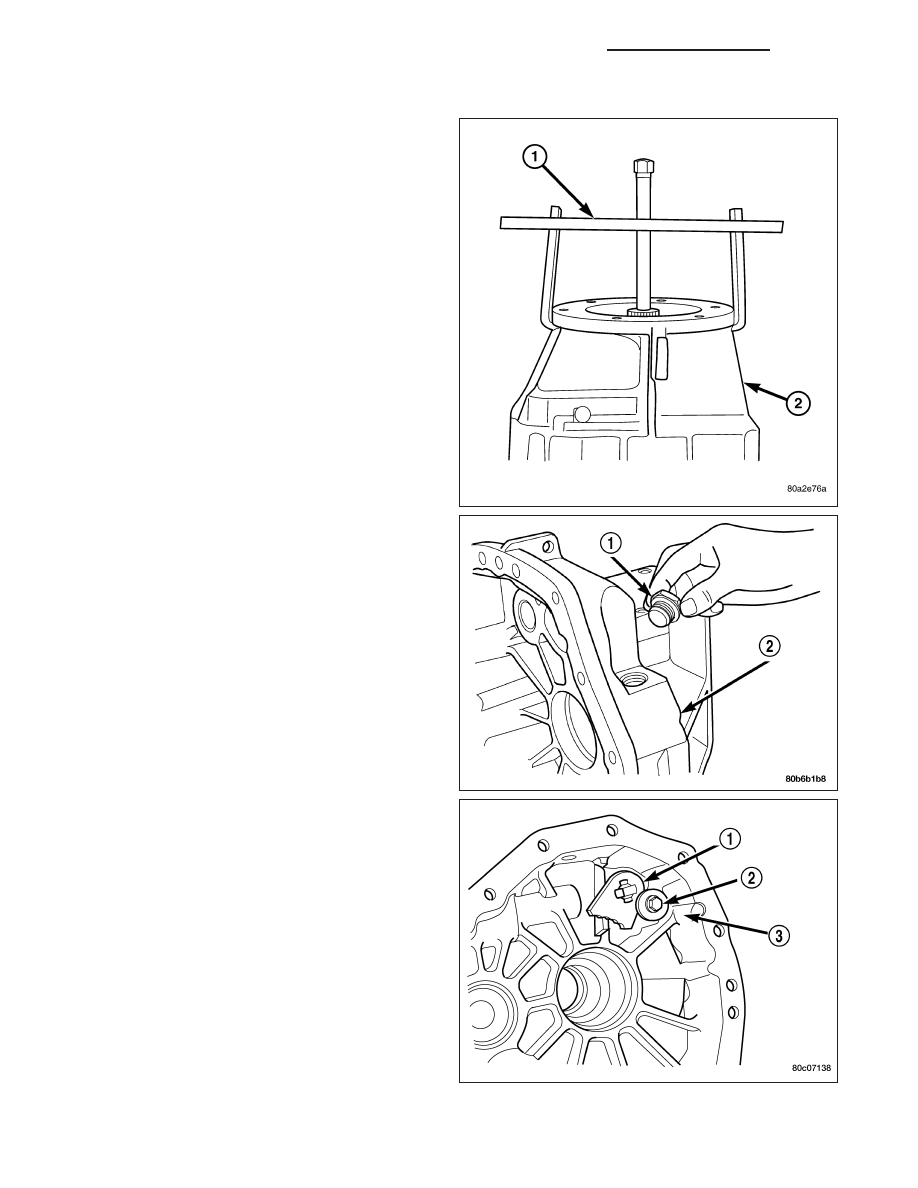

2. Remove extension/adapter housing (2) from the

transmission gear case with Puller 8244 (1).

NOTE: Keep housing straight during removal due
to reverse idler shaft may bind on one side of the
housing.

3. Remove crossover detent plug (1), spring and

plunger from the extension/adapter housing (2).

4. Remove bolt (2) and washer holding the crossover

cam (1) to the extension/adapter housing (3).

5. Remove crossover cam from extension/adapter

housing.

6. Remove back-up lamp switch from extension/

adapter housing.

21 - 62

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

DR/DH

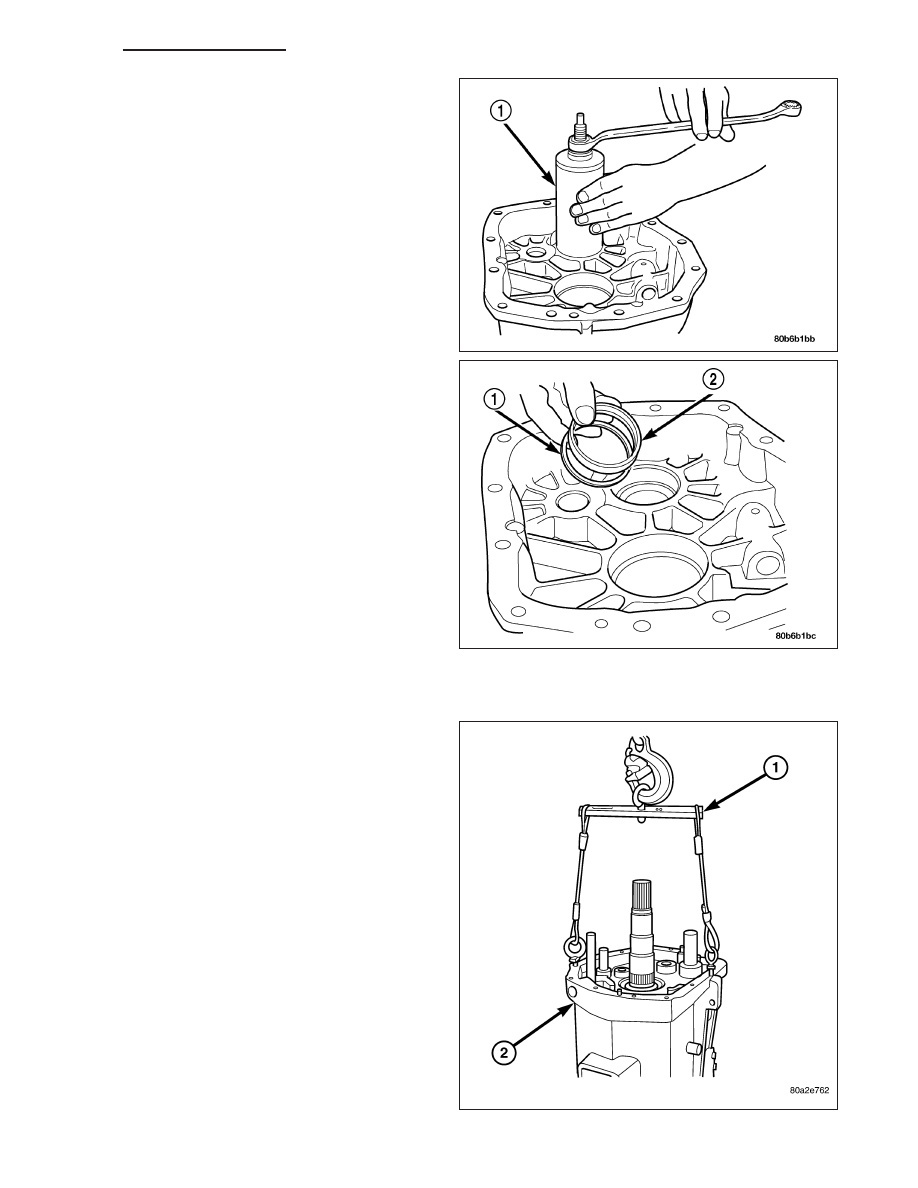

7. Remove countershaft rear bearing race from exten-

sion/adapter housing with Remover L-4518 (1).

NOTE: Tag all countershaft pre-load shims (1) from
between the bearing race (2) and the housing.

8. Remove crossover cam bushing from the exten-

sion/adapter housing with Remover 8240.

9. On 4X2 vehicles, remove extension housing seal

with a pry tool or a slide hammer and screw.

10. On 4X4 vehicles, remove adapter housing seal

with a pry tool or a slide hammer and screw.

TRANSMISSION GEAR CASE

1. Remove remaining bolts from transmission case to

the clutch housing.

2. Remove shift socket roll pin with a 6 mm (7/32 in.)

punch and hammer.

3. Turn shift socket so it won’t catch the case when

lifting it up.

4. Install Fixture 8232 (1) to the transmission case

(2).

5. Attach an engine crane or equivalent to Fixture

8232 and remove the transmission gear case from
the clutch housing.

6. Remove rear output shaft and countershaft bearing

races from the transmission gear case with a brass
drift and hammer.

DR/DH

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

21 - 63
