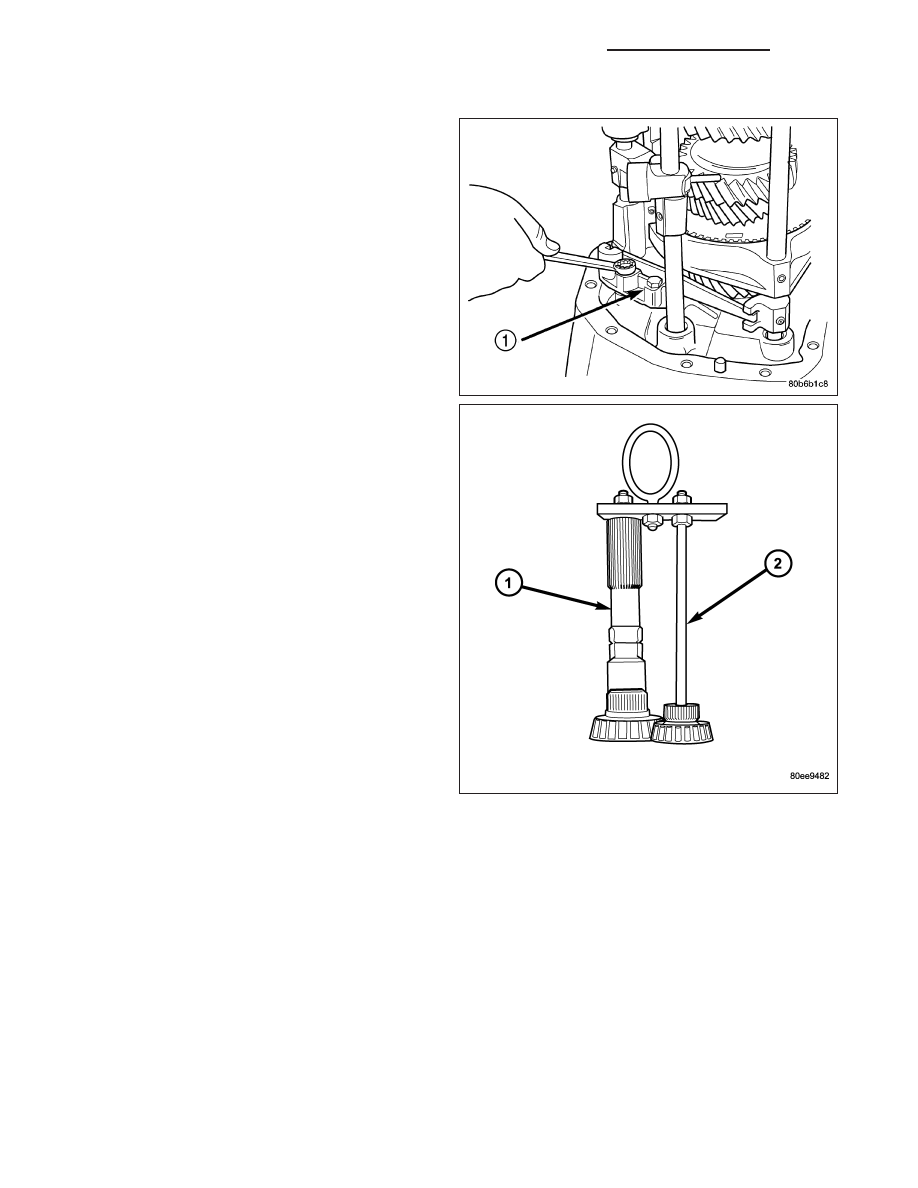

1. Remove 5-6 crossover bracket (1) bolts.

2. Mount Fixture 8232 (2) to output shaft (1) and

countershaft.

3. Attach engine crane to Fixture 8232 and raise

geartrain approximately 1/4 in. from the clutch
housing.

4. Remove 5-6 crossover bracket from the clutch

housing.

5. Lower geartrain back into the clutch housing.

21 - 64

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

DR/DH

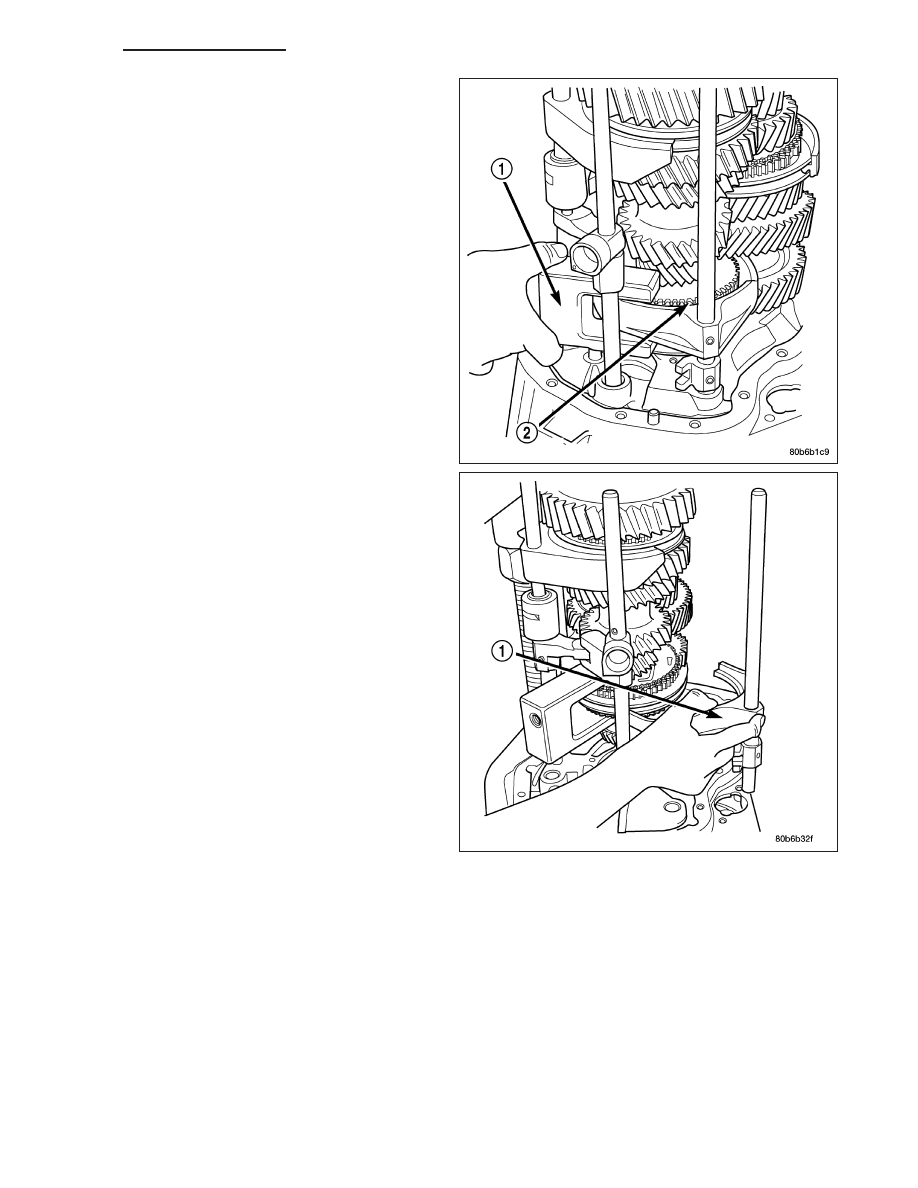

6. Install Holding Tool 8242 (1) onto 5-6 synchro (2)

and tighten screw to hold 5-6 synchro together dur-
ing removal.

NOTE: Note the order of the shift fork arms at the
primary shift rail, while in the Neutral position.

7. Raise geartrain and shift rails until all the shift rails

clear the clutch housing.

8. Remove shift rails (1) from the rest of the geartrain.

9. Raise geartrain until the input shaft is clear of the

clutch housing.

DR/DH

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

21 - 65

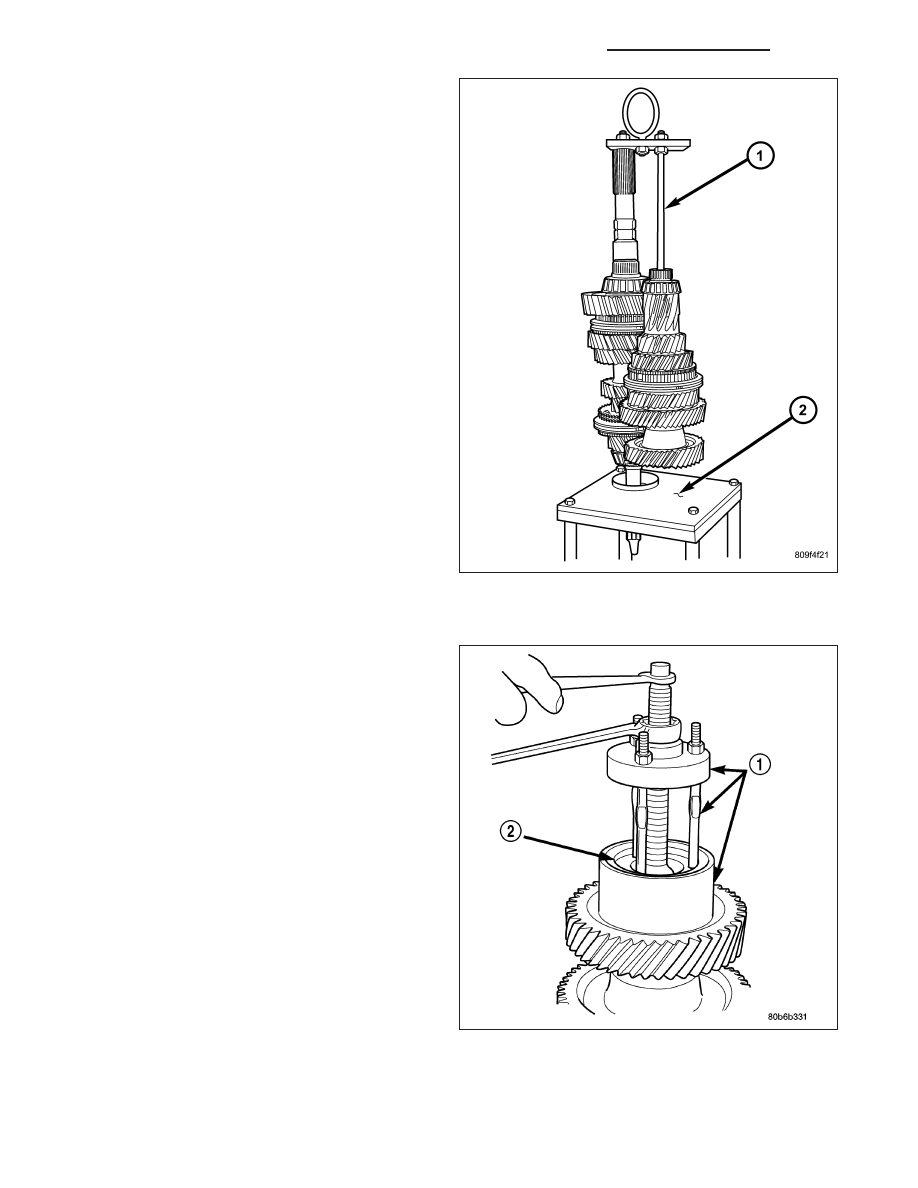

10. Remove geartrain from clutch housing and install

geartrain into Support Stand 8246 (2).

11. Remove Fixture 8232 (1) from output shaft and

countershaft.

12. Separate countershaft from output shaft.

13. Separate output shaft from the input shaft. Hold

5-6 synchro together while removing output shaft
to prevent synchro sleeve from being dislodged
from the synchro hub.

COUNTERSHAFT BEARINGS

1. Remove snap-ring holding the front countershaft

bearing onto the countershaft.

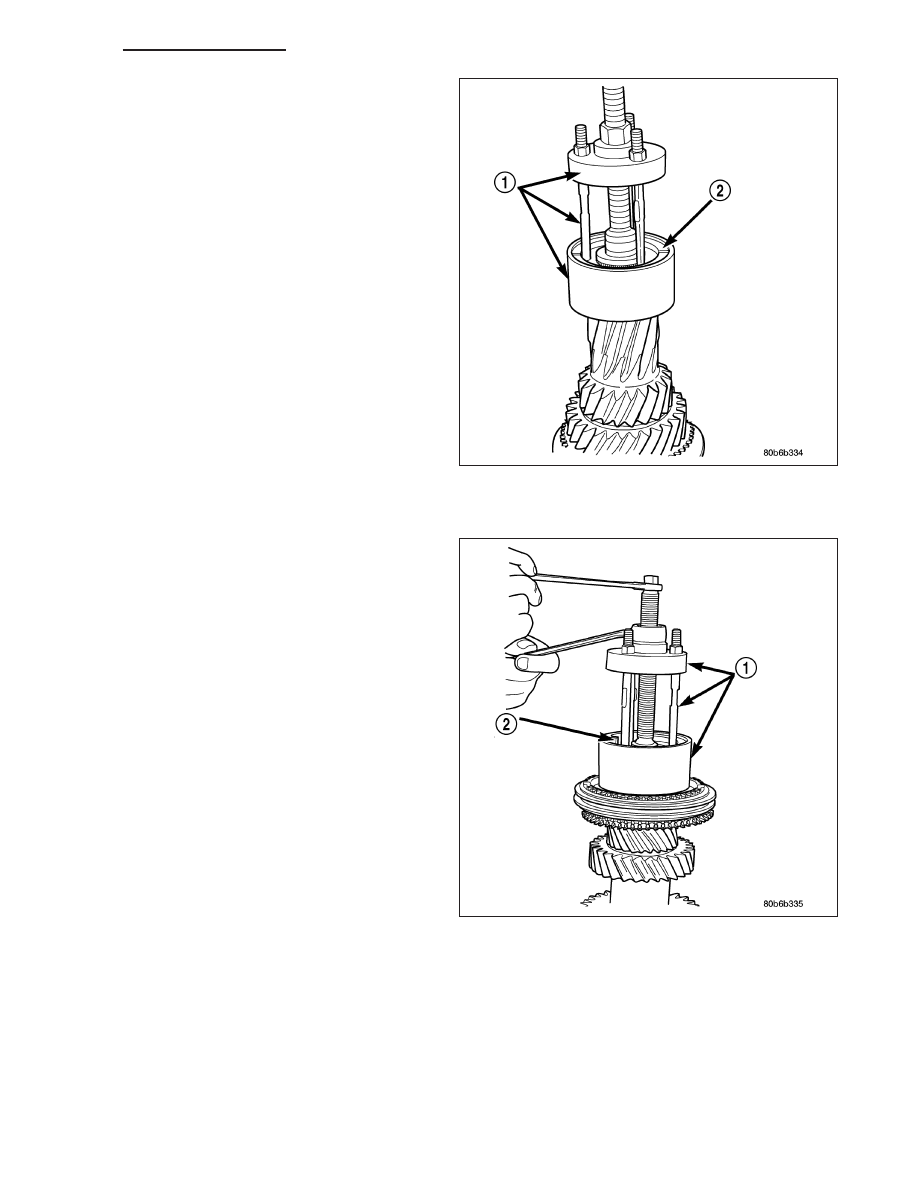

2. Remove front countershaft bearing with Collar

6444-8, Jaws 6451 (2), Puller Rods 6444-4 and
Puller 6444 (1).

21 - 66

MANUAL TRANSMISSION - NV5600 - SERVICE INFORMATION

DR/DH

3. Remove rear countershaft bearing with Collar

6444-8, Jaws 6447 (2), Puller Rods 6444-4, Puller
6444 (1) and suitable press button.

OUTPUT SHAFT BEARINGS

1. Remove snap-ring holding the pocket bearing onto

the output shaft.

2. Remove pocket bearing from the output shaft with

Sleeve 6444-8, Jaws 8234 (2), Puller Rods 6444-4
and the remainder of Puller 6444 (1).

3. Remove snap-ring holding the rear output shaft

bearing onto the output shaft.

4. Use Collar 6444-8, Jaws 8271 and Puller Rods

6444-3 for 4X2 vehicles or Puller Rods 6444-4 for
4X4 vehicles with the remainder of Puller 6444 to
remove the rear output shaft bearing from the out-
put shaft.

5. Remove rear output shaft thrust washer from the

output shaft.
