SEAL-ADAPTER HOUSING

REMOVAL

1. With vehicle in neutral, position vehicle on hoist.

2. Mark propeller shafts and yokes for installation ref-

erence and remove the shafts.

3. Support transmission with a transmission jack.

4. Remove engine rear support.

5. Remove transfer case.

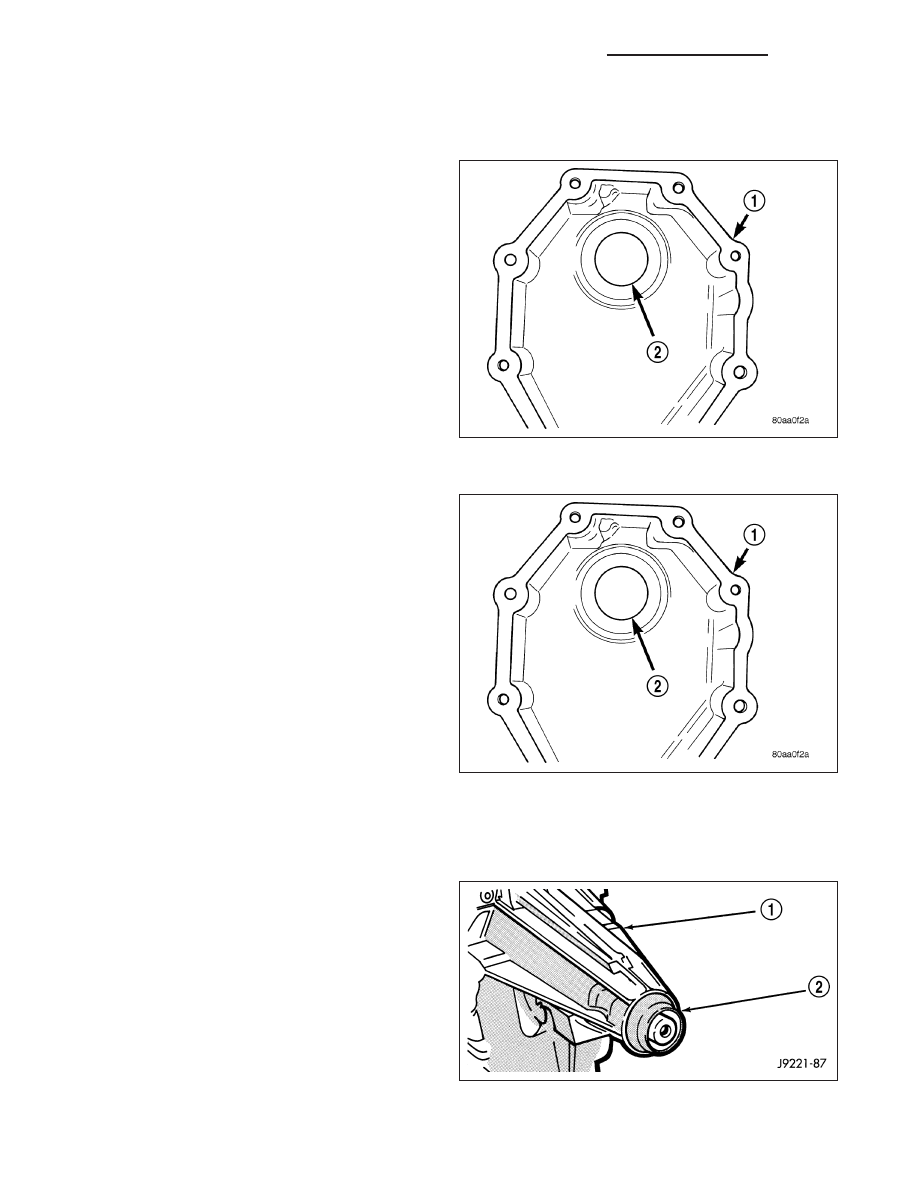

6. Remove adapter housing (1) seal (2) with a seal

pick.

INSTALLATION

1. Install adapter housing (1) seal (2) with Installer

C-3860-A and Handle C-4171.

2. Install transfer case.

3. Install

propeller

shafts

with

reference

marks

aligned.

4. Fill transfer case and transmission to proper level.

SEAL-EXTENSION HOUSING

REMOVAL

1. Remove the propeller shaft.

2. Remove

extension

housing

(1)

seal

(2)

with

Remover C-3985-B.

3. On heavy duty 4X2 vehicles, remove extension

housing seal with a seal pick.

4. On light duty transmissions, remove the extension

housing bushing with Remover 6957.

5. On heavy duty transmissions, remove the exten-

sion housing bushing with Remover 8155.

21 - 52

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

INSTALLATION

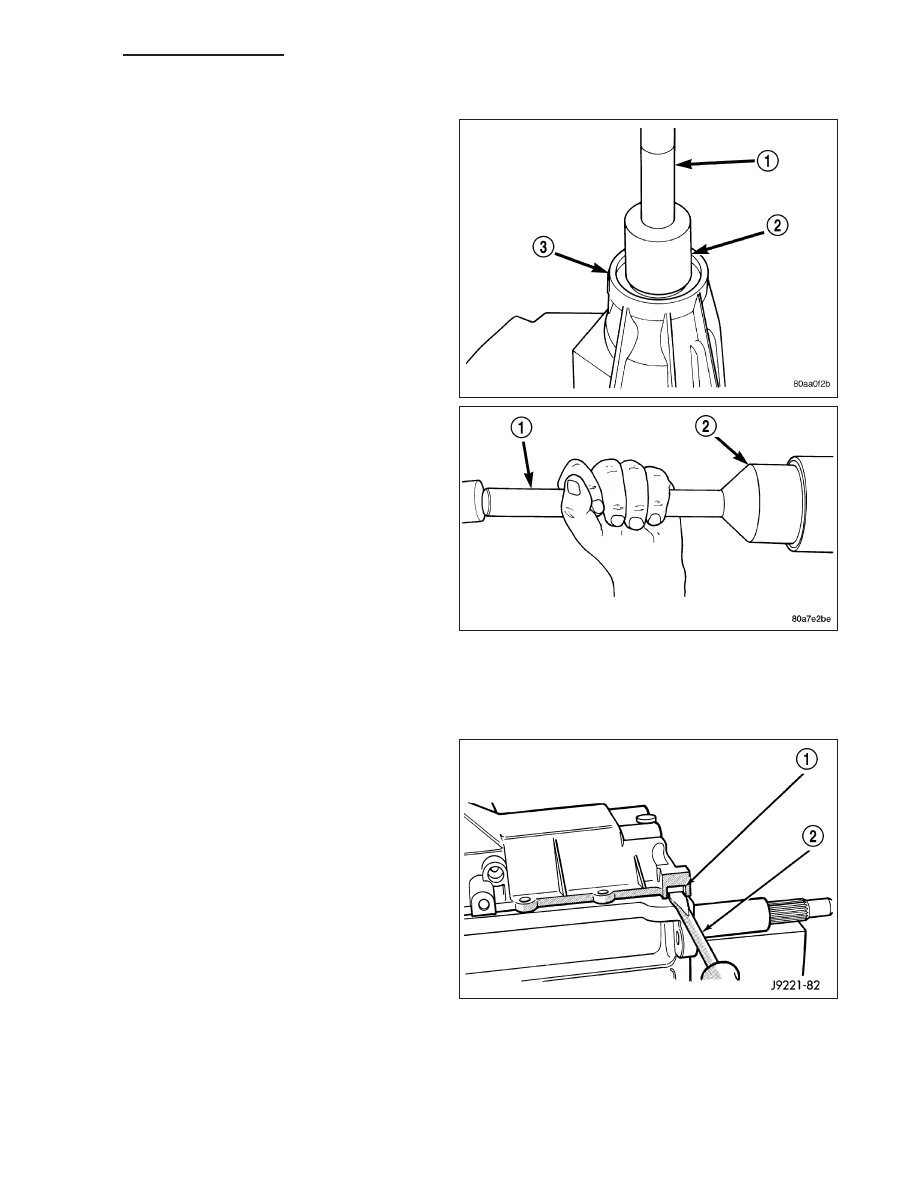

1. Install extension housing (3) bushing with Handle

C-4171(1) and LD transmission - Installer 6951(2)
or HD transmission - Installer 8161(2).

2. Install housing seal with Handle C-4171(1) and LD

transmission - Installer C-3972-A or HD transmis-
sion - Installer 8154.

3. Install propeller shaft.

4. Check and fill transmission.

MECHANISM-SHIFT

REMOVAL

1. Remove transmission from vehicle.

2. Remove shift mechanism cover bolts.

3. Pry up shift mechanism cover at slots (1) provided

in cover with screw driver (2).

DR/DH

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

21 - 53

4. Raise cover enough to disengage it from alignment

dowels (2) in gear case.

5. Raise front of shift mechanism cover (1) and lift

cover up and off gear case.

FIFTH-REVERSE SHIFT FORK PADS

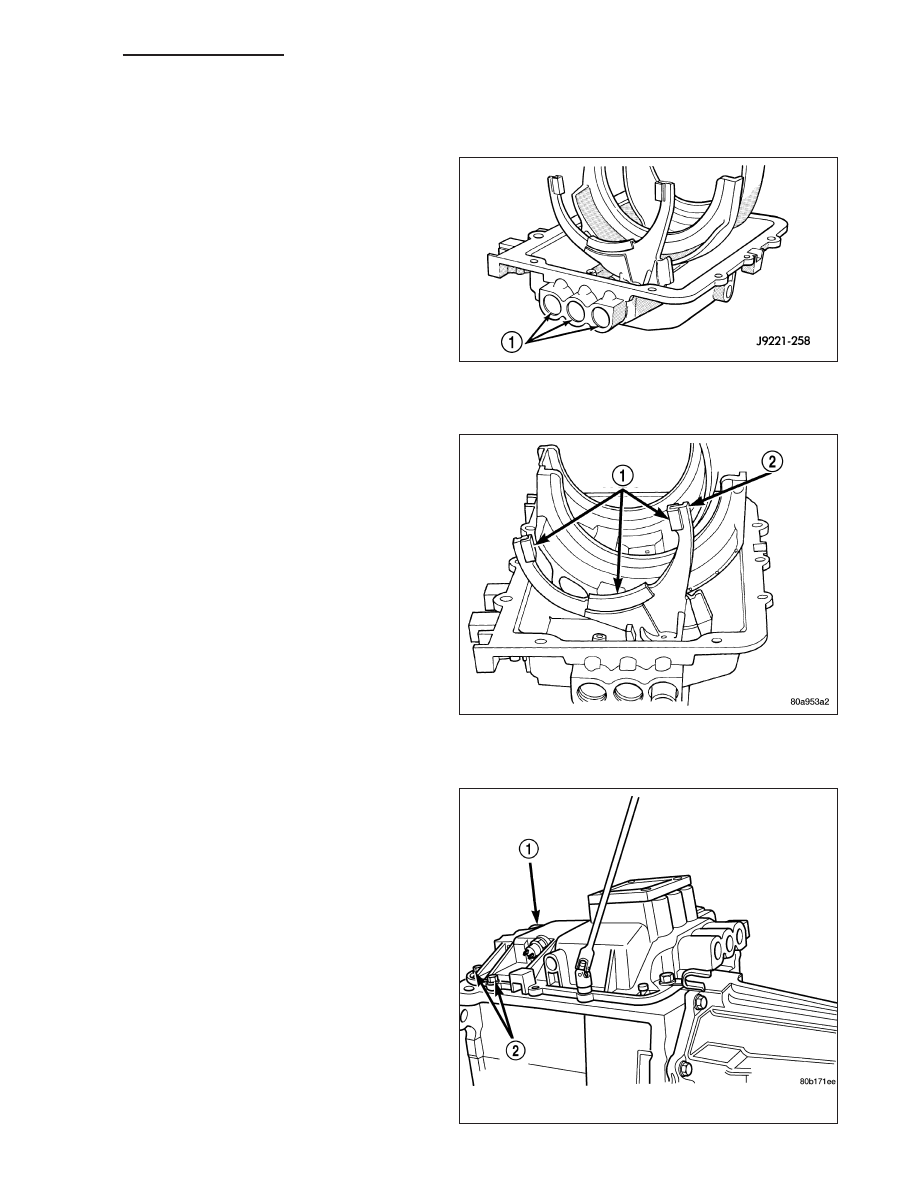

The shift pads (1) on the forks (2) are held in place by
tension and a small locating tang.

To remove the pads, grasp a pad with hand and tilt it
out and off the fork. If pad is difficult to remove by
hand, insert a screwdriver blade between the pad and
fork and pry the pad off.

EXPANSION PLUG

1. Drill 6 mm (1/4 in.) diameter hole in center of the

plug (1) to be removed.

2. Pry plug out of cover with tapered punch.

3. Clean all chips from shift cover and plug bores.

Then clean plug bores with solvent and dry with
clean shop towel.

21 - 54

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

INSTALLATION

EXPANSION PLUG

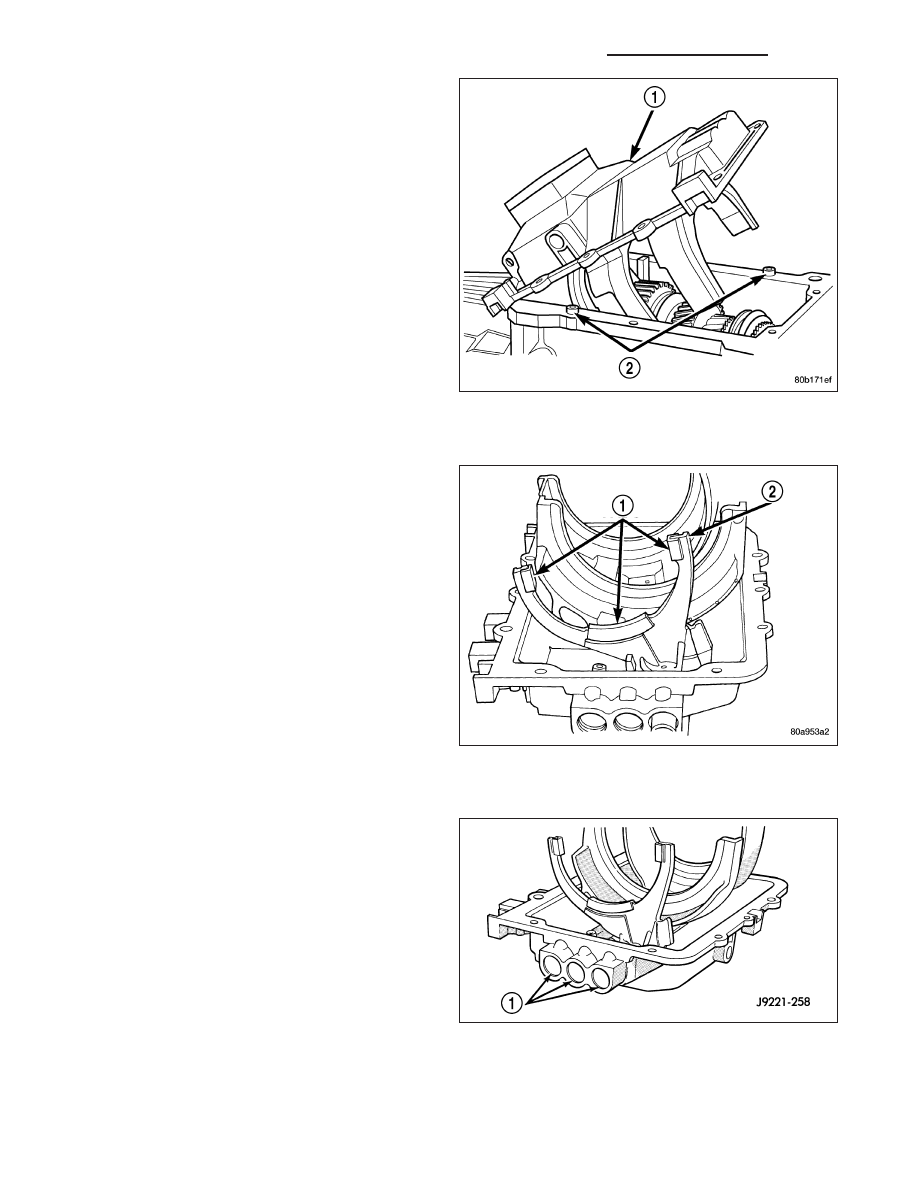

1. Apply small bead of Mopar silicone sealer or equiv-

alent to outer edge of each new plug.

2. Position each plug (1) in bore and tap into place

with hammer and punch or socket.

SHIFT FORK PADS

1. Align pad locating tab.

2. Snap pads (1) into place and verify locating tabs

are locked-in to fork (2).

SHIFT COVER

1. Clean mating surfaces of shift mechanism cover

and gear case with wax and grease remover.

2. Apply a small amount of Mopar silicone sealer or

equivalent to sealing surface of shift mechanism
cover.

CAUTION: Do not use an excessive amount sealer.
Excess can squeezed into gear case and could
block lubricant feed holes in time. Failure to follow
these instructions will result in damage.

3. Lubricate synchro sleeves with Castrol

T

Syntorq

gear lubricant or equivalent. Then apply light coat
of petroleum jelly to shift fork contact surfaces.

4. Verify 1-2 and 3-4 synchro sleeves and forks in

shift cover are in neutral position.

5. Align and seat shift mechanism cover on transmis-

sion.
