9. Install clutch gear snap ring (1).

10. Align roll pin holes in shift fork with notches in

shift lug rail. Then install roll pins from top side of
fork.

FIFTH GEAR NUT

1. Install belleville washer onto the mainshaft.

2. Install fifth gear nut over the mainshaft.

3. Tighten the clamp bolt until the gap in the clamp

nut assembly is closed.

4. Back the clamp bolt off one full turn.

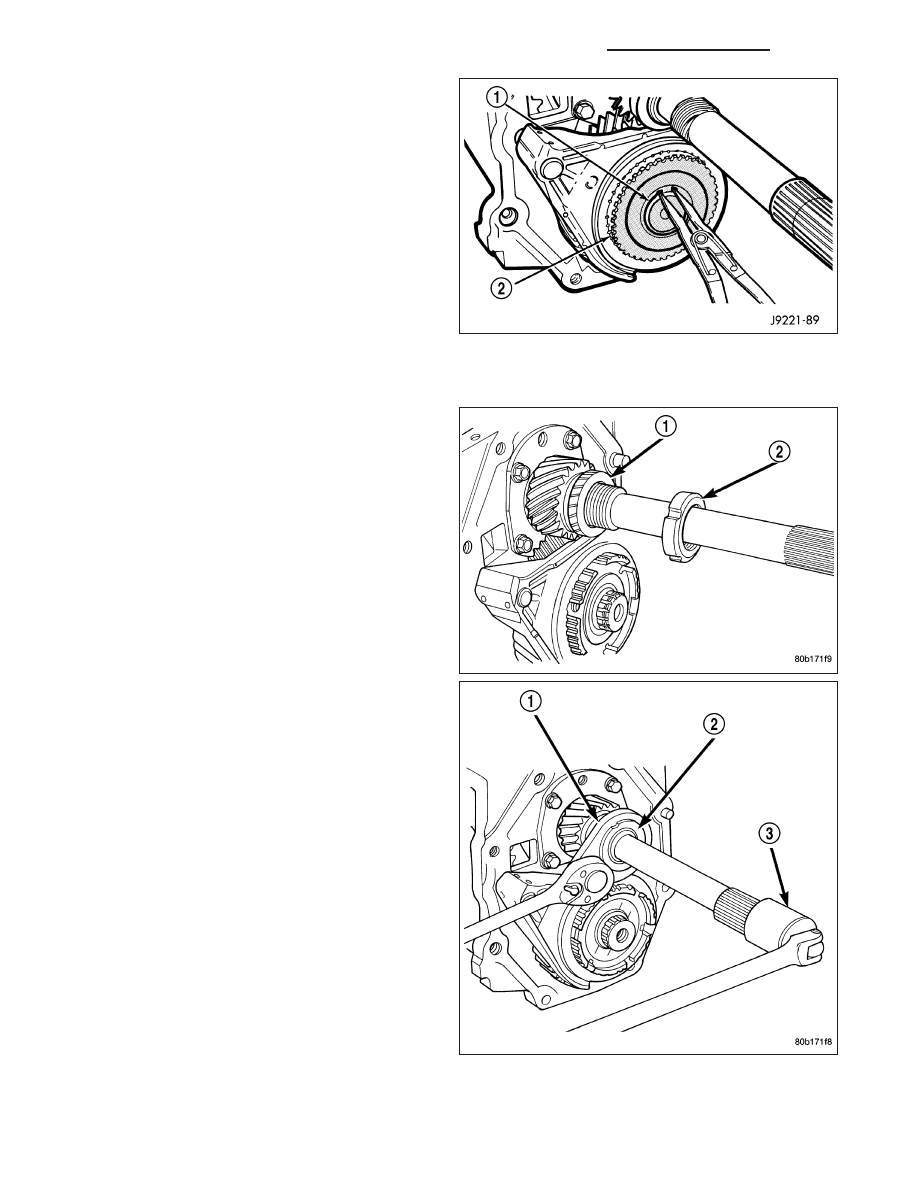

5. Place 10-15 drops of Loctite 272 onto the main-

shaft threads where the fifth gear (1) nut (2) will be
engaged.

6. Install fifth gear nut on mainshaft.

7. Hold mainshaft Socket 6993 4X2 (3) or Socket

6984 4X4 (3) while installing the fifth gear nut (2)

8. Tighten fifth gear nut as much as possible with

Wrench 6743 (1), long handle ratchet, breaker bar
and applicable socket wrench.

9. Lock mainshaft gears by shifting all synchro

sleeves into engaged position.

10. Tighten fifth gear nut with Nut Wrench 6743 and

high capacity torque wrench. Tighten nut to 366-
380 N·m (270-280 ft. lbs.). Have helper hold
transmission steady if necessary.

11. Torque the fifth gear clamp nut clamping bolt to

13.5 N·m (10 ft. lbs.).

12. Unlock the mainshaft gears by shifting all synchro

sleeves out of the engaged position.

21 - 44

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

EXTENSION/ADAPTER HOUSING

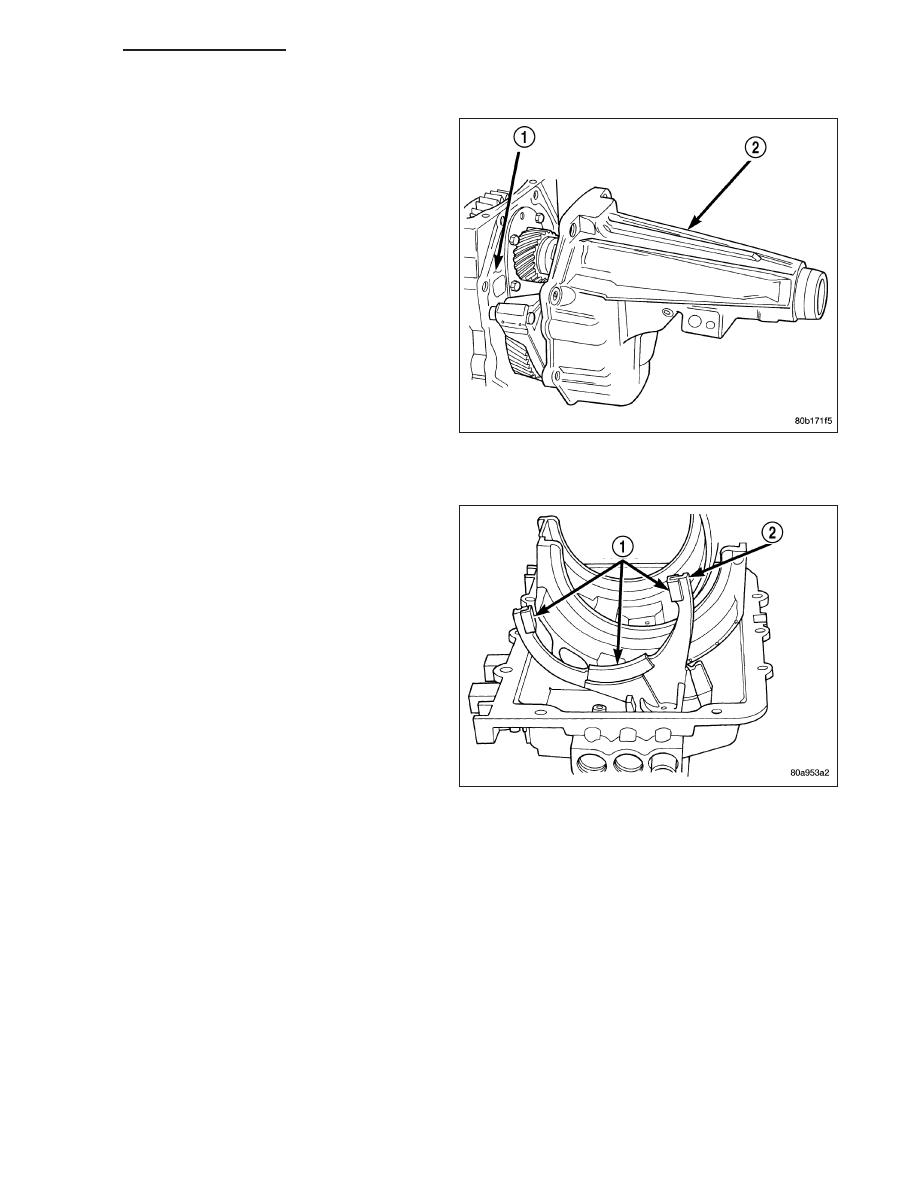

1. Clean mating surfaces of extension/adapter hous-

ing (2) and gear case (1) with a wax and grease
remover.

2. Check alignment dowels in gear case and housing

or adapter. Be sure dowels are in position and
seated.

3. Apply Mopar Silicone Sealer or equivalent to gear

case and housing mating surfaces.

4. Align and install extension/adapter housing on gear

case.

5. Apply Mopar Lock N’ Seal or equivalent to threads

of extension/adapter housing bolts.

6. Install and tighten housing bolts to 54 N·m (40 ft.

lbs.).

SHIFT MECHANISM

1. Clean mating surfaces of shift cover and gear case

with wax and grease remover.

2. Apply a small amount of Mopar silicone sealer or

equivalent to sealing surface of shift cover.

CAUTION: Do not over-apply an excessive amount
sealer. Excess can squeezed into gear case and
could block lubricant feed holes in time.

3. Lubricate synchro sleeves with Castrol

T

Syntorq

gear lubricant or equivalent. Then apply light coat
of petroleum jelly to shift fork contact surfaces.

4. Verify shift fork pads (1) are secure.

5. Verify 1-2 and 3-4 synchro sleeves and forks in

shift cover are in neutral position.

6. Align and seat shift cover on transmission.

NOTE: If cover will not seat, it may not be aligned on gear case dowels or shift forks are not aligned with
sleeves and shift lug.

7. Apply Mopar Lock N’ Seal or equivalent to threads of shift cover bolts.

8. Install shift cover bolts and tighten to 27-31 N·m (216-276 in. lbs.).

9. Apply sealer to backup lamp switch. Install switch into cover and tighten to 22-34 N·m (193-265 in. lbs.).

10. Install vent assembly if removed. Apply an adhesive/sealer to vent tube to help secure it in cover.

INSTALLATION

NOTE: If a new transmission is being installed, use all components supplied with the new transmission. For
example, if a new shift tower is supplied with the new transmission, do not re-use the original shift tower.

1. Apply light coat of Mopar high temperature bearing grease or equivalent to contact surfaces of the following

components:

•

input shaft splines.

DR/DH

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

21 - 45

•

release bearing slide surface of front retainer.

•

release bearing bore.

•

release fork.

•

release fork ball stud.

•

propeller shaft slip yoke.

2. Apply sealer to threads of bottom PTO cover bolt and install bolt in case.

3. Mount transmission on jack and position transmission under vehicle.

4. Raise transmission until input shaft is centered in release bearing and clutch disc hub.

5. Move transmission forward and start input shaft in release bearing, clutch disc and pilot bushing.

6. Work transmission forward until seated against clutch housing. Do not allow transmission to remain unsupported

after input shaft has entered clutch disc.

7. Install transmission bolts and tighten to 108 N·m (80 ft. lbs.).

8. Install transmission mount on transmission or rear crossmember.

9. Install rear crossmember.

10. Remove transmission jack and engine support fixture.

11. Position transmission harness wires in clips on shift cover.

12. Install clutch slave cylinder and install slave cylinder shield, if equipped.

13. Connect speed sensor and backup light switch wires.

TWO WHEEL DRIVE

1. Fill transmission with recommended lubricant. Correct fill level is bottom edge of fill plug hole.

2. Align and install propeller shaft.

3. Lower vehicle.

4. Clean the mating surfaces of shift tower, isolator plate and shift cover with suitable wax and grease remover.

5. Apply Mopar Gasket Maker or equivalent to the sealing surface of the shift cover. Do not over apply sealant.

6. Install the isolator plate onto the shift cover, metal side down.

7. Install the shift tower onto the isolator plate. No sealant is necessary between the shift tower and the isolator

plate.

8. Verify that the shift tower, isolator plate and the shift tower bushings are properly aligned.

9. Install the bolts to hold the shift tower to the isolator plate and the shift cover. Tighten the shift tower bolts to

10.2-11.25 N·m (7.5-8.3 ft. lbs.).

10. Install the shift lever extension onto the shift tower and lever assembly.

11. Install shift boot and bezel.

12. Connect battery negative cable.

FOUR WHEEL DRIVE

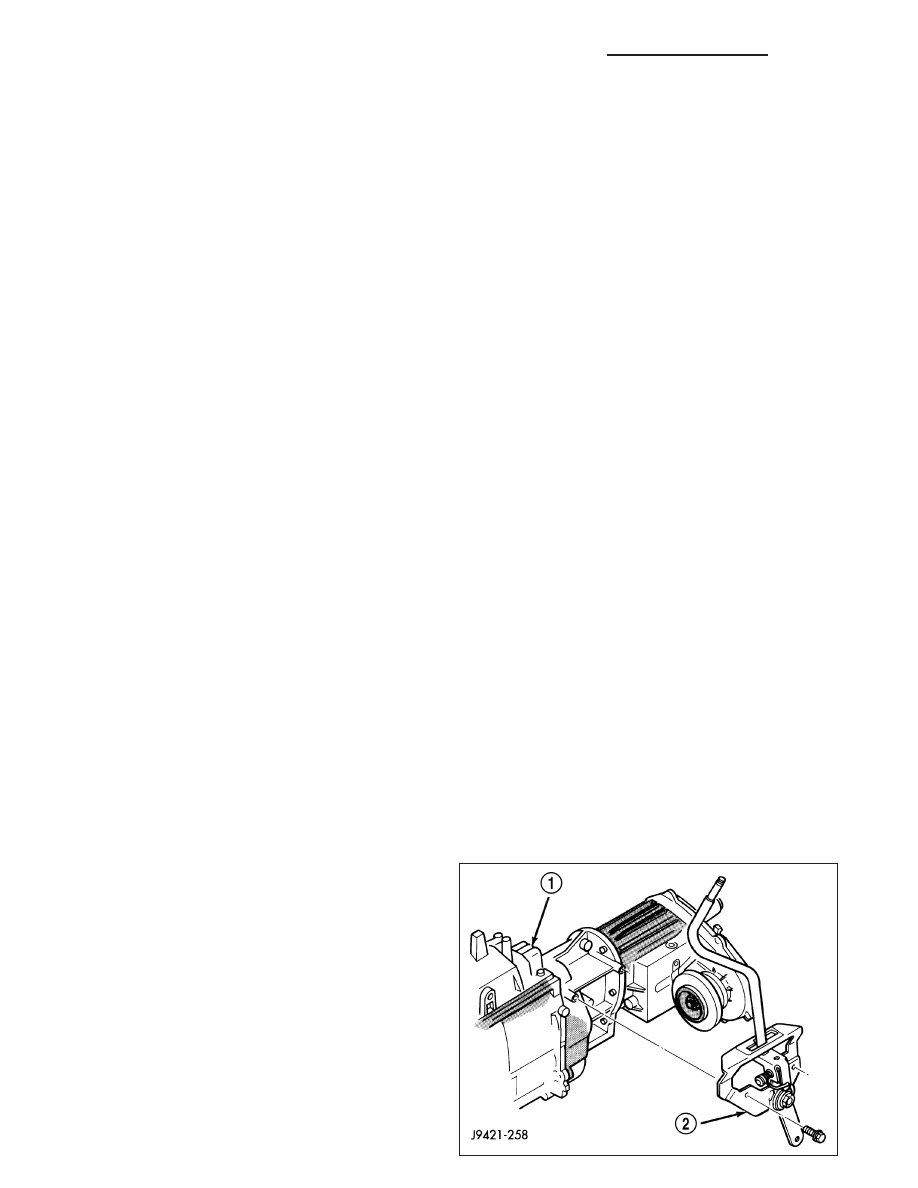

1. Install transfer case shift mechanism (2) on trans-

mission (1).

2. Install transfer case on transmission jack. Secure

transfer case to jack with safety chains.

3. Raise jack and align transfer case input gear with

transmission mainshaft.

4. Move transfer case forward and seat it on adapter.

5. Install transfer case nuts and tighten to:

•

If 3/8 studs 41-47 N·m (30-35 ft. lbs.).

•

If 5/16 studs 30-41 N·m (22-30 ft. lbs.).

6. Install transfer case shift mechanism to side of

transfer case.

7. Connect transfer case shift lever to range lever on

transfer case.

21 - 46

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

8. Align and connect propeller shafts.

9. Fill transmission with required lubricant. Check lubricant level in transfer case and add lubricant if necessary.

10. Install transfer case skid plate, if equipped and crossmember. Tighten attaching bolts/nuts to 41 N·m (30 ft.

lbs.).

11. Install exhaust system components.

12. Lower vehicle.

13. Clean the mating surfaces of shift tower, isolator

plate and shift cover with suitable wax and grease
remover.

14. Apply Mopar Gasket Maker or equivalent to the

sealing surface of the shift cover. Do not over
apply sealant.

15. Install the isolator plate onto the shift cover, metal

side down.

16. Install the shift tower onto the isolator plate. No

sealant is necessary between the shift tower and
the isolator plate.

17. Verify that the shift tower, isolator plate and the

shift tower bushings are properly aligned.

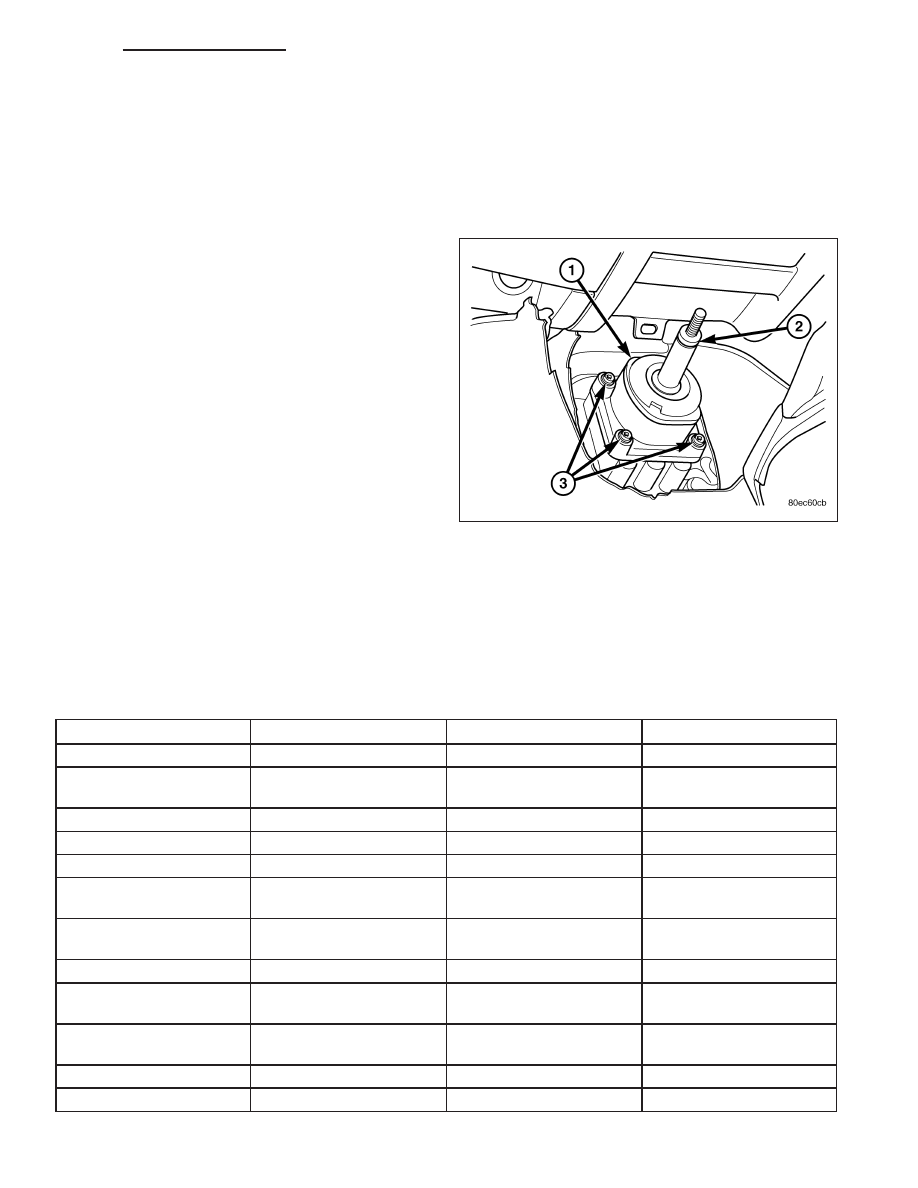

18. Install shift tower (1) bolts (3) and tighten to 10.2-

11.25 N·m (7.5-8.3 ft. lbs.).

19. Install shift lever extension onto the shift tower

and lever assembly and tighten to 47 N·m (35 ft. lbs.).

20. Install shift lever boot and bezel.

21. Connect battery negative cable.

SPECIFICATIONS

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Switch, Back-up Lamp

22-34

16-25

-

Countershaft Bearing

Plate Bolts

19-26

14-19

170-230

Fifth Gear Nut

366-380

270-280

-

Fifth Gear Nut Clamp Bolt

13.5

10

-

Drain and Fill Plug

34-47

25-35

-

Front Bearing Retainer

Bolts

27-34

20-25

235-305

Mainshaft Bearing Plate

Bolts

19-26

14-19

170-230

PTO Cover Bolts

27-54

20-40

-

Extension/Adapter

Housing Bolts

41-68

30-50

-

Shift Mechanism Cover

Bolts

27-31

20-23

-

Shift Lever Extension

47

35

-

Transmission Bolts

108

80

-
