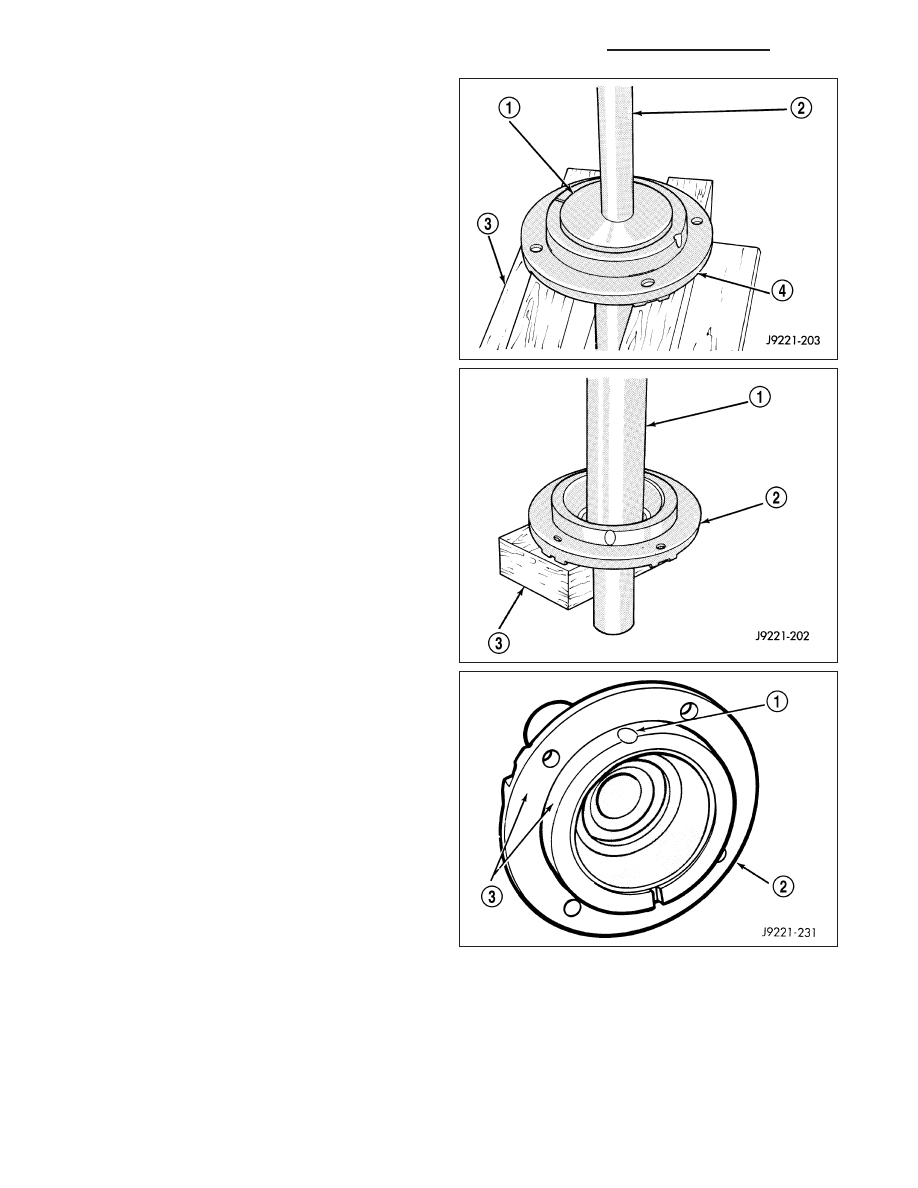

4. Install bearing cup in front retainer (4) with Handle

C-4171 (2) and Installer C-4308 (1).

5. Install new oil seal in front bearing retainer (2) with

Installer 6052 (1). Use one or two wood blocks (3)
to support retainer as shown. Lubricate seal lip with
petroleum jelly after installation.

6. Clean contact surfaces of gear case and front

bearing retainer with a wax and grease remover.

7. Apply Mopar Silicone Sealer (3) or equivalent to

flange surface of front bearing retainer (2).

8. Install front bearing retainer over drive gear and

start it into case.

9. Start front bearing retainer in gear case. Verify

retainer lube channel (1) is at the top-center (12
O’clock) position.

21 - 40

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

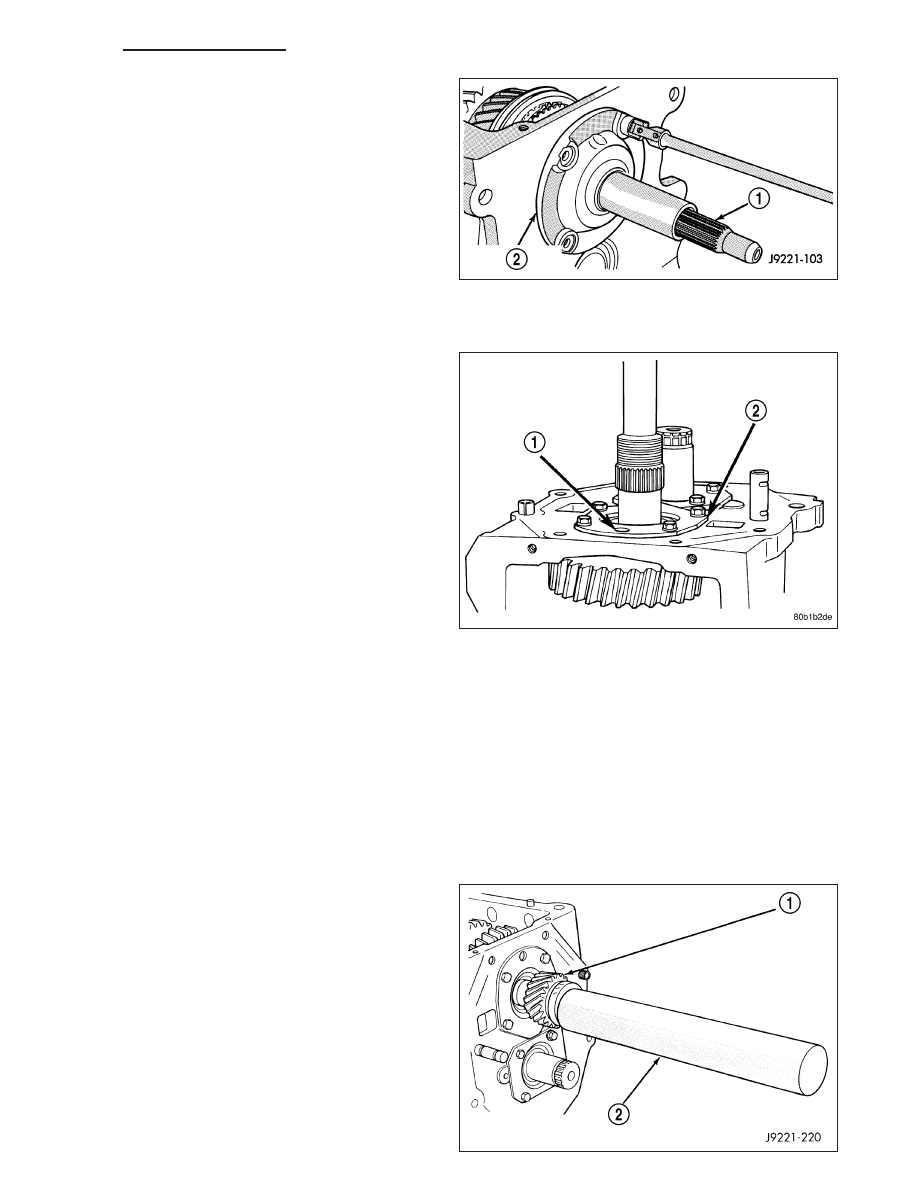

10. Align front bearing retainer (2) bolt holes and tap

retainer into place with plastic mallet. Install new
retainer bolts and tighten to 30 N·m (22 ft. lbs.).

MAINSHAFT END PLAY

1. Install mainshaft rear bearing cup in case and over

bearing. Tap bearing cup into place with plastic
mallet.

2. Install rear bearing plate (2) to hold mainshaft and

rear bearing in position with oil hole at the top (1).

NOTE: Do not install any end play shims at this
time.

3. Tighten rear bearing plate bolts securely.

4. Place gear case in upright position on bench.

Either cut hole in bench to accept drive gear and
front retainer or use C-clamps to secure transmis-
sion on bench.

NOTE: Do not leave transmission unsupported.

5. Install Extension Rod 8161 into a suitable threaded hole in rear of case.

6. Mount dial indicator on extension rod and position indicator plunger against end of mainshaft.

7. Move mainshaft forward to remove all play then zero dial indicator.

8. Move mainshaft upward and record dial indicator reading. Move mainshaft with pry tool positioned between drive

gear and case.

9. End play should be 0.051-0.15 mm (0.002-0.006 in.). Select fit shims are available to adjust end play. If end play

adjustment is required, remove bearing plate and install necessary shim.

10. Reinstall rear bearing plate with oil hole in bearing plate at the top.

11. Apply Mopar Lock N’ Seal or equivalent to bearing plate bolt threads. Install and tighten bolts to 23 N·m (200

in. lbs.).

12. Install mainshaft fifth gear (1) with Installer 6446

(2). Gear is seated when it contacts rear bearing.

DR/DH

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

21 - 41

COUNTERSHAFT FIFTH GEAR SYNCHRO

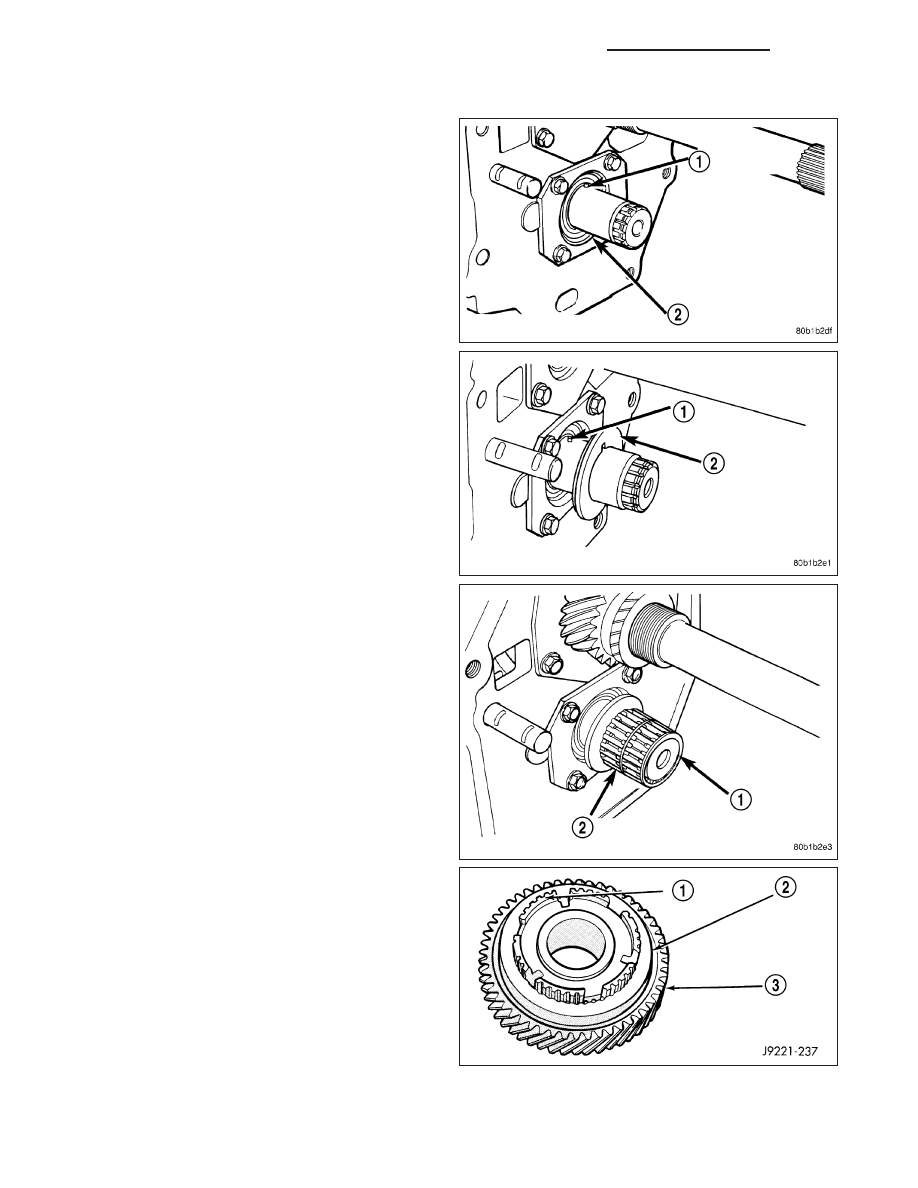

1. Install thrust washer pin (1) in countershaft (2).

2. Install thrust washer (2) on countershaft. Turn

washer until pin (1) engages in washer notch. The
flat side of washer faces the rear and cone side
faces the front.

3. Lubricate and install fifth gear bearing (2) on coun-

tershaft (1).

4. Install synchro sleeve (2) on hub (1) of counter-

shaft fifth gear (3) with tapered side of sleeve fac-
ing front and the flat side facing rear.

.

21 - 42

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

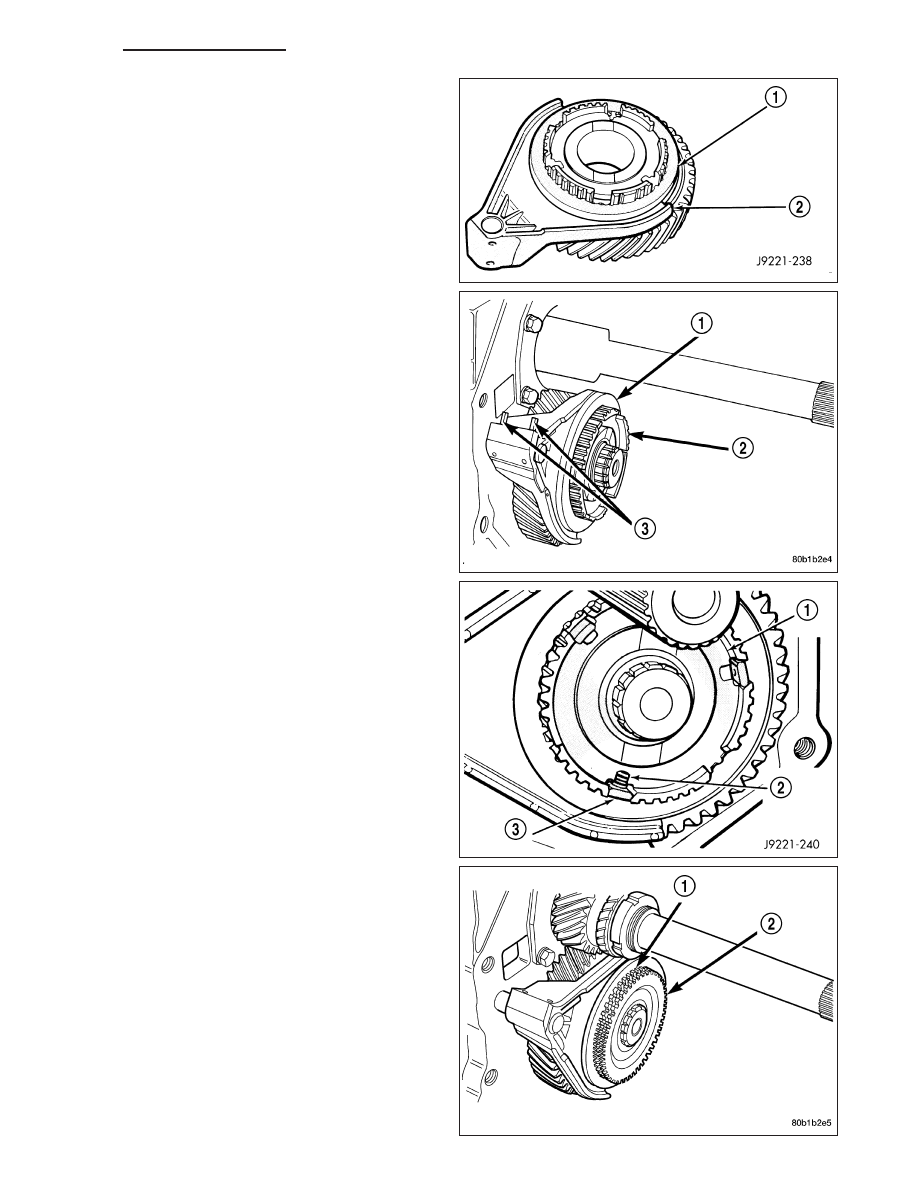

5. Install shift fork (2) in synchro sleeve (1).

6. Install assembled fifth gear (2), synchro sleeve (1)

and shift fork. Align fork with shift lug rail and align
gear with bearings and countershaft. Start compo-
nents onto shaft and rail, then tap gear and fork
into place with plastic or rawhide mallet.

7. Install fifth gear synchro struts (3) and springs (2).

8. Assemble and install fifth synchro clutch gear (2)

and stop ring (1) in fifth gear hub. Verify parts are
seated in fifth gear hub.

DR/DH

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

21 - 43
