If 3-4 synchro was disassembled for service, reassem-
ble synchro components as follows:

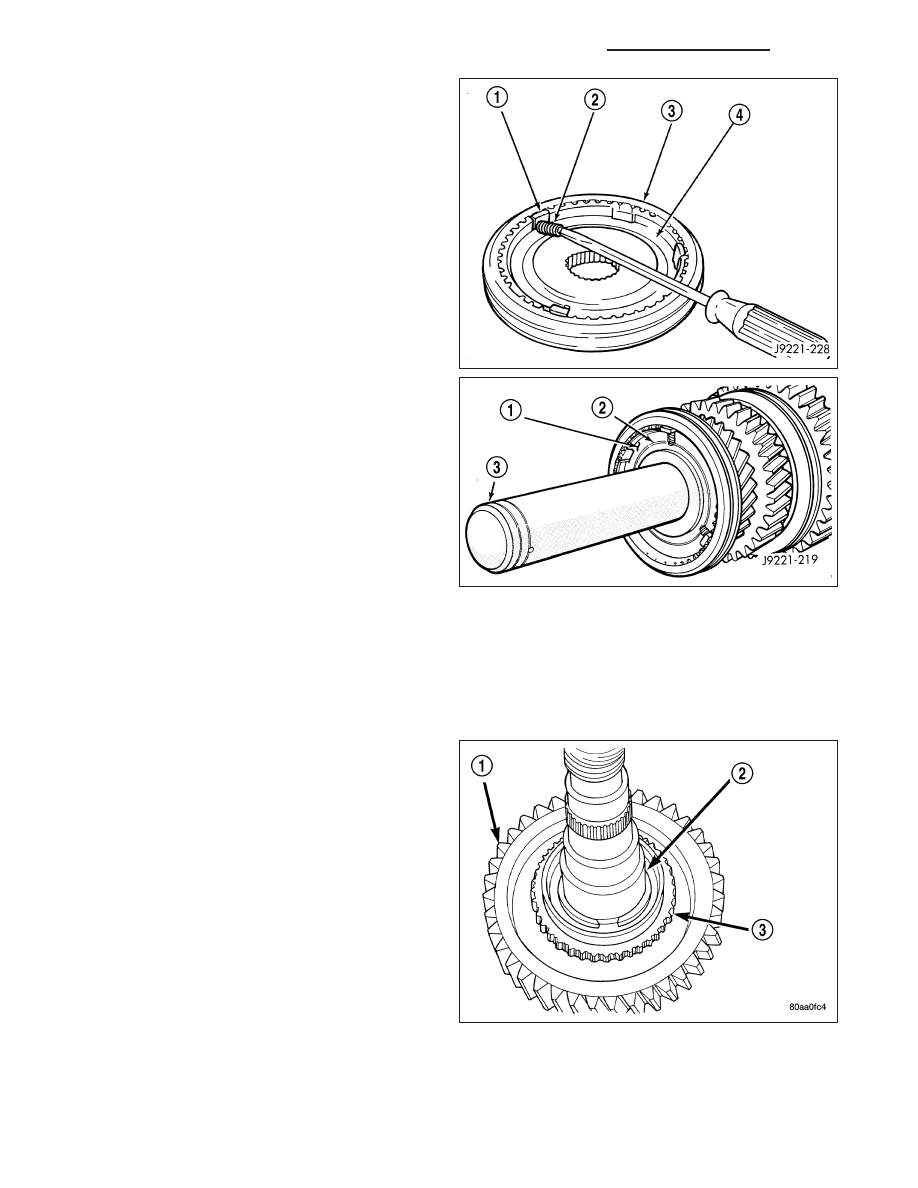

24. Align and install synchro sleeve (3) on hub (4).

Front side of hub has a narrow groove
machined in it. Insert all three synchro struts (1)
in slots machined in sleeve and hub. Install and
seat synchro springs (2). Use screwdriver to com-
press springs and seat them in struts and hub as
shown.

25. Start 3-4 synchro (1) assembly on mainshaft with

the hub groove (2) and sleeve groove both facing
forward. Tap assembly onto shaft splines until hub
is about 3 mm (0.125 in.) away from third gear
stop ring. Then align stop ring with synchro sleeve
and hub and seat synchro assembly with Installer
C-4040 (3).

26. Verify 3-4 synchro hub is seated on shaft with

approximately 3 mm (0.125 in.) of shaft spline vis-
ible.

NOTE: If hub is not seated, stop ring lugs are misaligned. Rotate ring until lugs are engaged in 3-4 hub
slots.

27. Verify that second and third gear rotate freely at this point. If not, determine the cause and correct.

28. Invert mainshaft in case or bench.

29. Install first gear bearing on mainshaft.

30. Install first gear (1) on shaft with clutch hub side

of gear facing the front of shaft. 1-2 synchro hub
will not seat properly if clutch ring tabs are mis-
aligned.

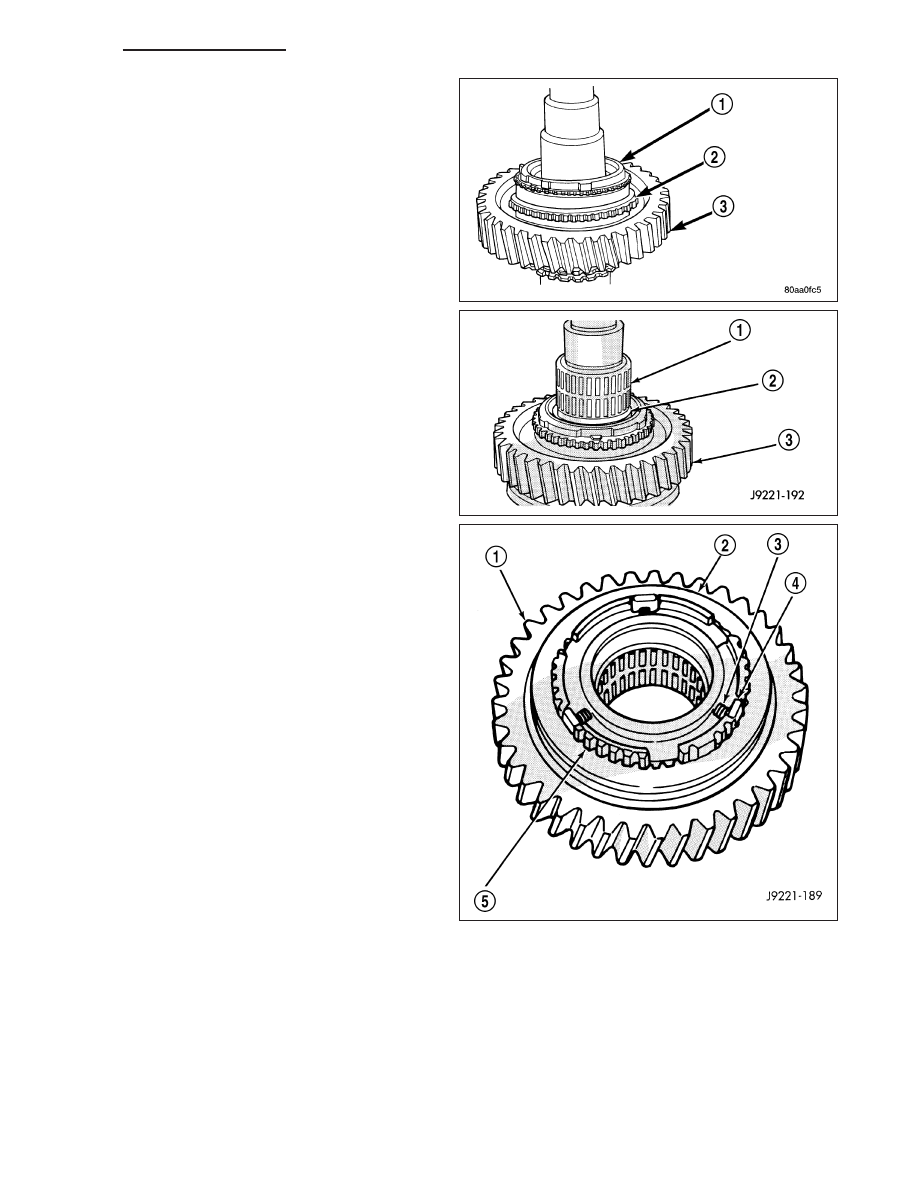

31. Install reverse clutch gear (3) on first gear. Verify

clutch gear is seated on shaft splines.

32. Install reverse clutch gear snap ring (2) with

heavy duty snap ring pliers. Reverse gear will not
fit properly if snap ring is not seated.

21 - 36

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

33. Install stop ring (1) on clutch cone (2). Verify stop

ring is seated on cone taper.

34. Install reverse gear bearing spacer (2) on main-

shaft and seat against reverse clutch gear snap
ring.

35. Install reverse gear bearing (1) on mainshaft.

If reverse gear sleeve and struts were disassembled
for service, reassemble sleeve, struts and springs as
follows:

CAUTION: The reverse sleeve will fit either way on
the hub. Verify tapered side of the sleeve faces
rearward.

36. Position sleeve (2) on hub (5) so tapered side of

sleeve faces rearward. Rotate sleeve to align
teeth on sleeve and hub. Sleeve will slide easily
into place on hub when properly aligned. Install
springs in gear hub. Use petroleum jelly to hold
springs (3) in place if desired. Compress first
spring with flat blade screwdriver and slide strut
(4) into position in hub slot. Then work spring into
seat in strut with small hooked tool or screwdriver.
Install second and third struts in same manner as
described in step (d). Work sleeve upward on hub
until struts are centered and seated in sleeve.
Sleeve should be in neutral position after seating
struts.

DR/DH

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

21 - 37

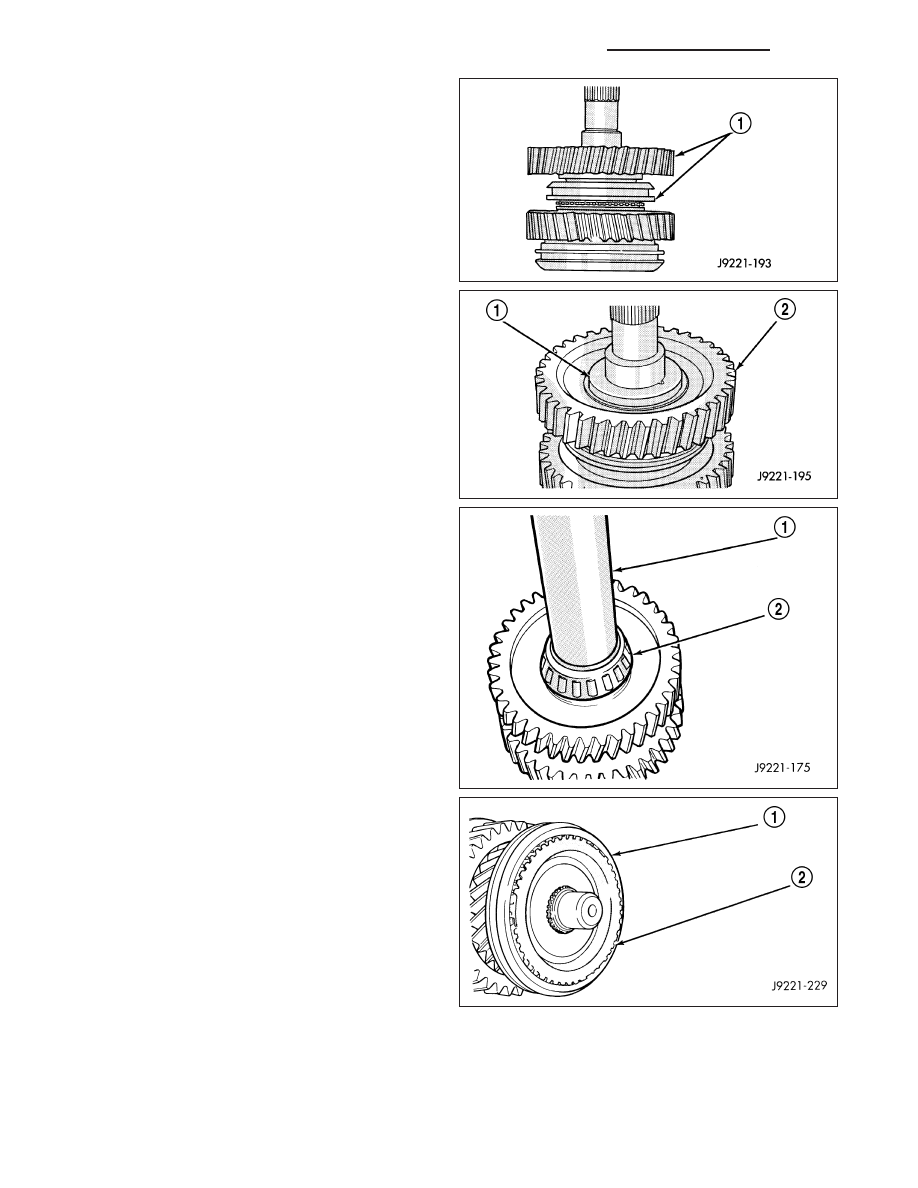

37. Install reverse gear and synchro assembly (1) on

mainshaft. Rotate assembly until stop ring lugs
engage in hub slots and gear drops into seated
position.

38. Install reverse gear (2) thrust washer (1).

39. Install rear bearing (2) on mainshaft with Installer

6446 (1). Seat bearing on output shaft and
against thrust washer.

40. Install fourth gear stop ring (2) in 3-4 synchro

sleeve (1).

21 - 38

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

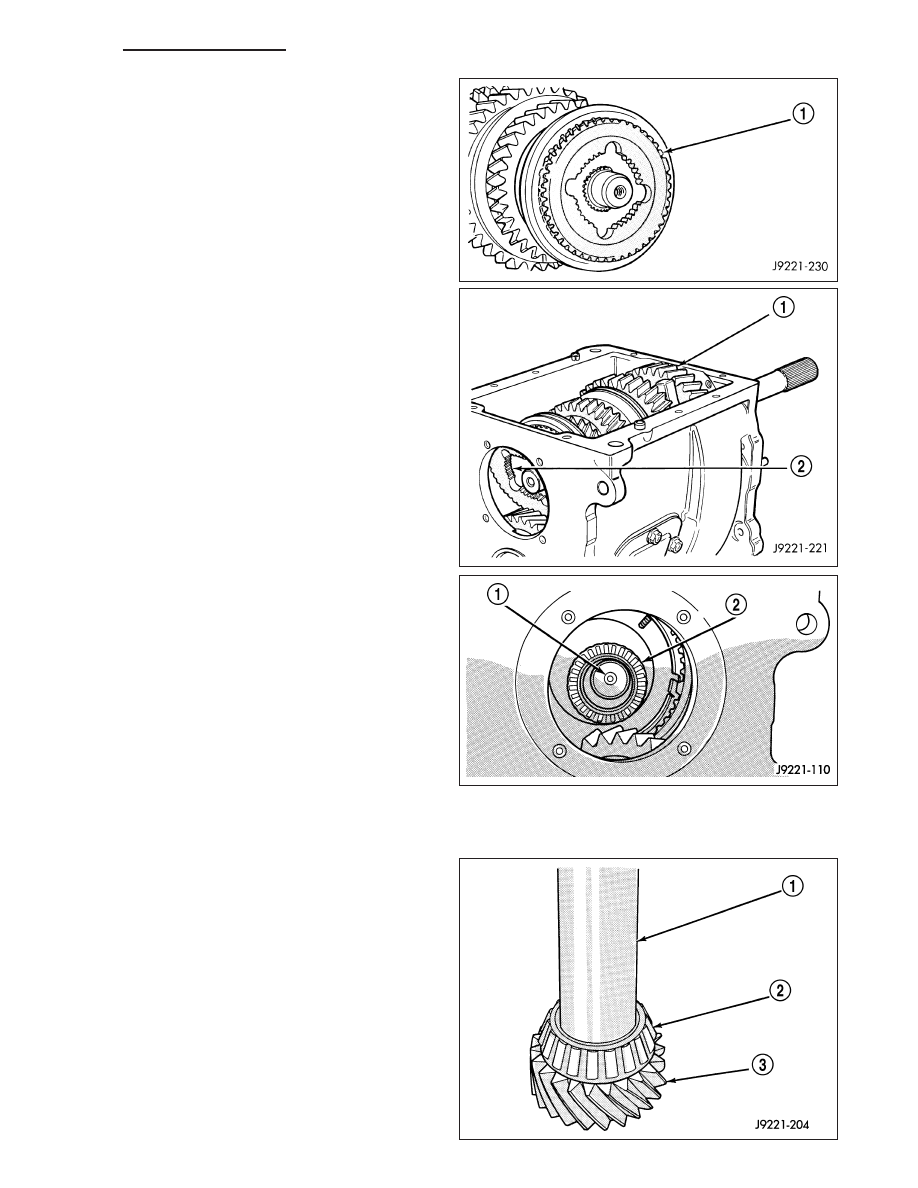

41. Install fourth gear clutch gear (1) in stop ring.

42. Roll gear case onto its left side.

43. Grip mainshaft at pilot bearing hub and just

behind reverse gear. Then lift assembly and guide
rear of shaft through bearing bore at rear of case.

44. Continue holding front of shaft but switch grip at

rear to shaft output splines. Lift mainshaft assem-
bly slightly, align gears and seat assembly in
case.

45. Set transmission case upright.

46. Install drive gear thrust bearing (2) on mainshaft

(1). Use plenty of petroleum jelly to hold bearing
in place.

47. Check alignment and mesh of mainshaft gears. If

gears are not aligned, roll case on side and
realign shaft and gears in case.

DRIVE GEAR AND RETAINER

1. Install bearing (2) on drive gear (3) with Installer

6448 (1).

2. Lubricate pilot bearing with petroleum jelly and

install it in drive gear bore.

3. Install drive gear on mainshaft. Work gear rearward

until mainshaft hub is seated in pilot bearing.
