RESERVOIR

REMOVAL

1. Remove power steering pump from vehicle. (Refer

to 19 - STEERING/PUMP - REMOVAL)

2. Clean exterior of pump.

3. Clamp pump body in a soft jaw vice.

NOTE: Use new retaining clips for installation.

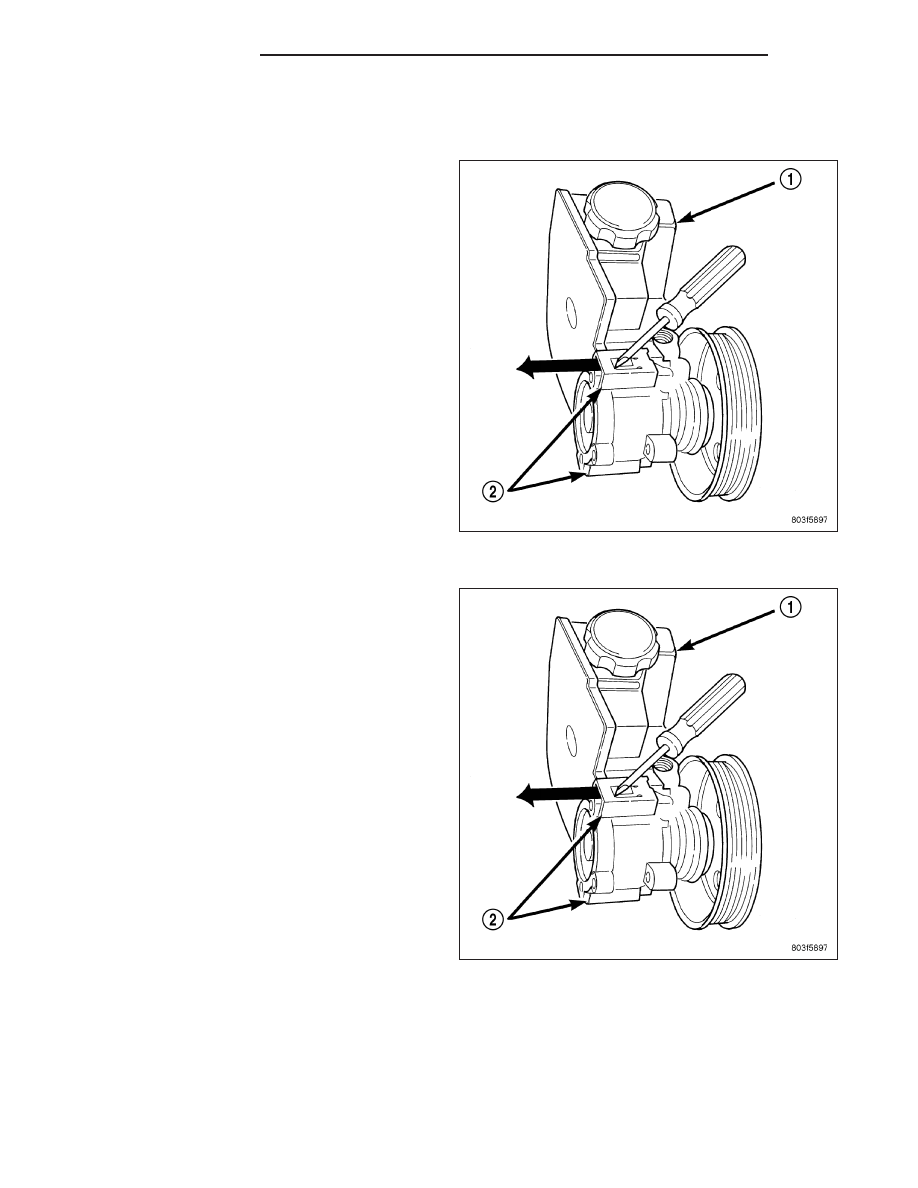

4. Pry up tab and slide each retaining clip (2) off

pump (1). Discard clips (2).

5. Remove fluid reservoir (1) from pump housing.

Remove and discard O-ring seal.

INSTALLATION

1. Lubricate new O-ring Seal with clean ATF+4 fluid or

equivalent.

2. Install O-ring seal in housing.

3. Install reservoir (1) onto housing.

4. Slide and tap in NEW reservoir retainer clips (2)

making sure each tab locks into place on housing.

5. Install power steering pump on vehicle. (Refer to 19 - STEERING/PUMP - INSTALLATION)

6. Fill power steering pump reservoir to correct fluid level. (Refer to 19 - STEERING/PUMP/FLUID - STANDARD

PROCEDURE)

19 - 94

PUMP - SRT-10

DR/DH

PULLEY

REMOVAL

1. Remove the power steering pump assembly (1),

(Refer to 19 - STEERING/PUMP - REMOVAL).

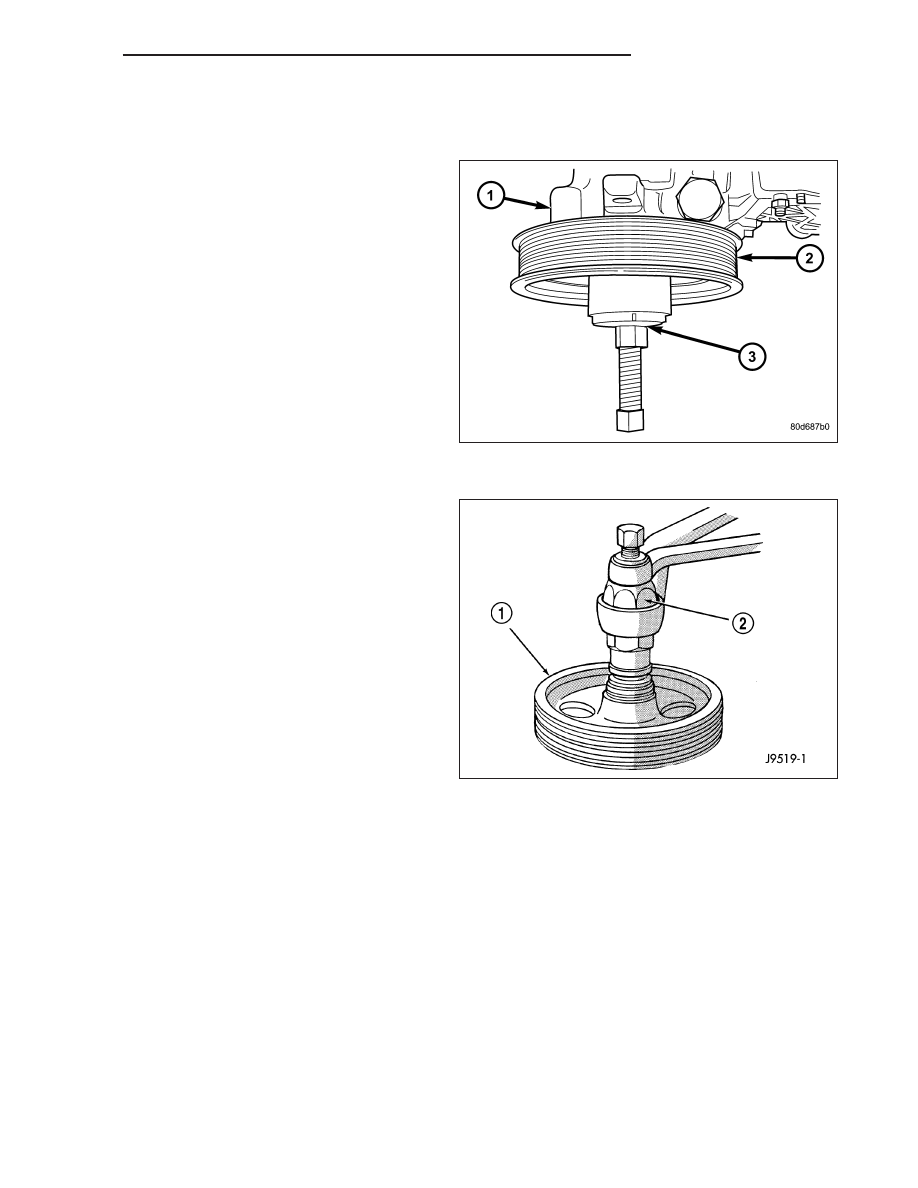

2. Remove the pulley (2) from the pump using (OTC

T

7185) power steering pulley removal tool or equiv-
alent (3).

INSTALLATION

1. Replace pulley (1) if bent, cracked, or loose.

2. Install pulley (1) on pump with Installer C-4063-B

(2) flush with the end of the shaft. Ensure the tool
and pulley remain aligned with the pump shaft.

3. Install pump assembly.

4. With Serpentine Belts; Run engine until warm (5

min.) and note any belt chirp. If chirp exists, move
pulley outward approximately 0.5 mm (0.020 in.). If
noise increases, press on 1.0 mm (0.040 in.). Be
careful that pulley does not contact mounting
bolts.

DR/DH

PUMP - SRT-10

19 - 95

FLUID COOLER TUBE

REMOVAL

1. Drain and siphon the power steering fluid.

2. Remove the underneath splash shield.

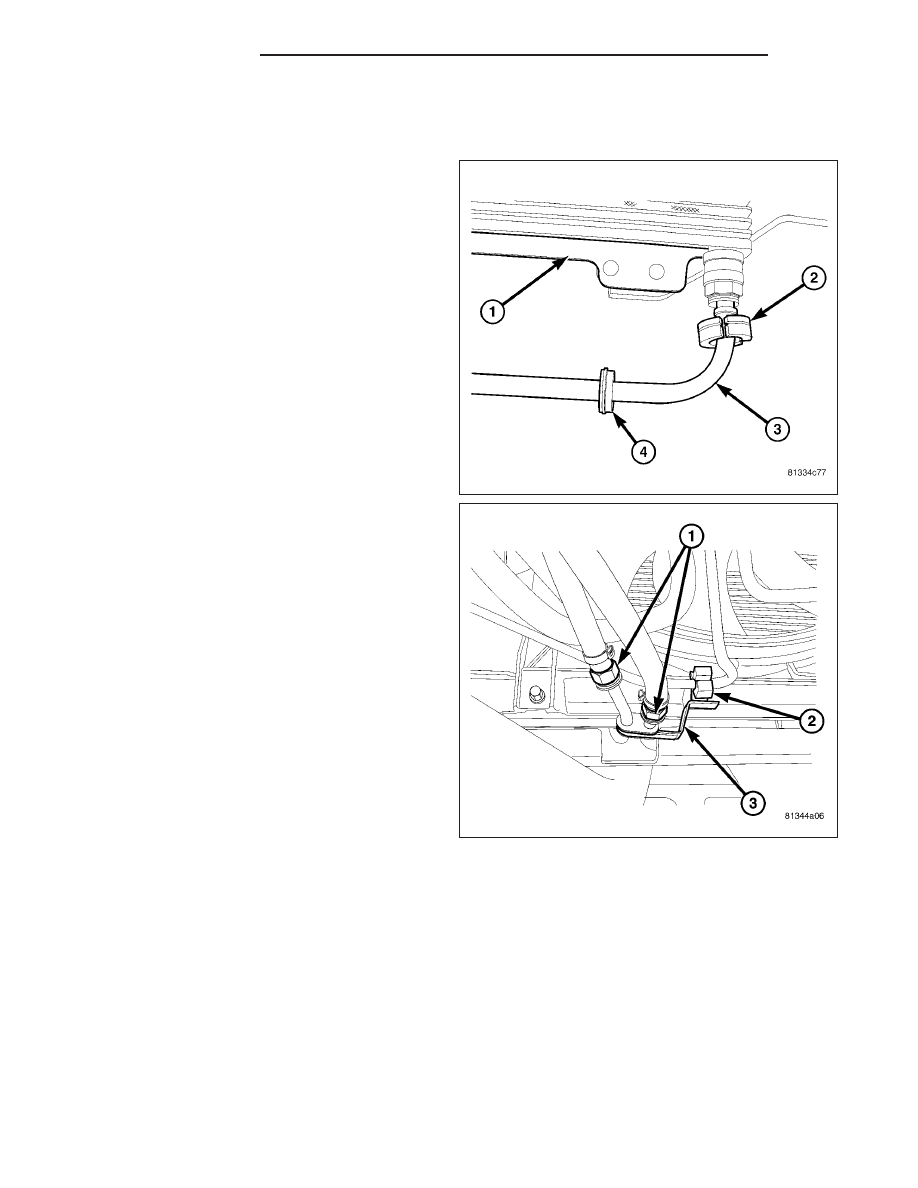

3. Disconnect the quick connect power steering fluid

cooler tubes(3) from the fluid cooler (1) using spe-
cial tool 8875 (2).

4. Disconnect the quick connect (1) return and supply

tubes connected to the power steering fluid cooler
using special tool 8875.

19 - 96

PUMP - SRT-10

DR/DH

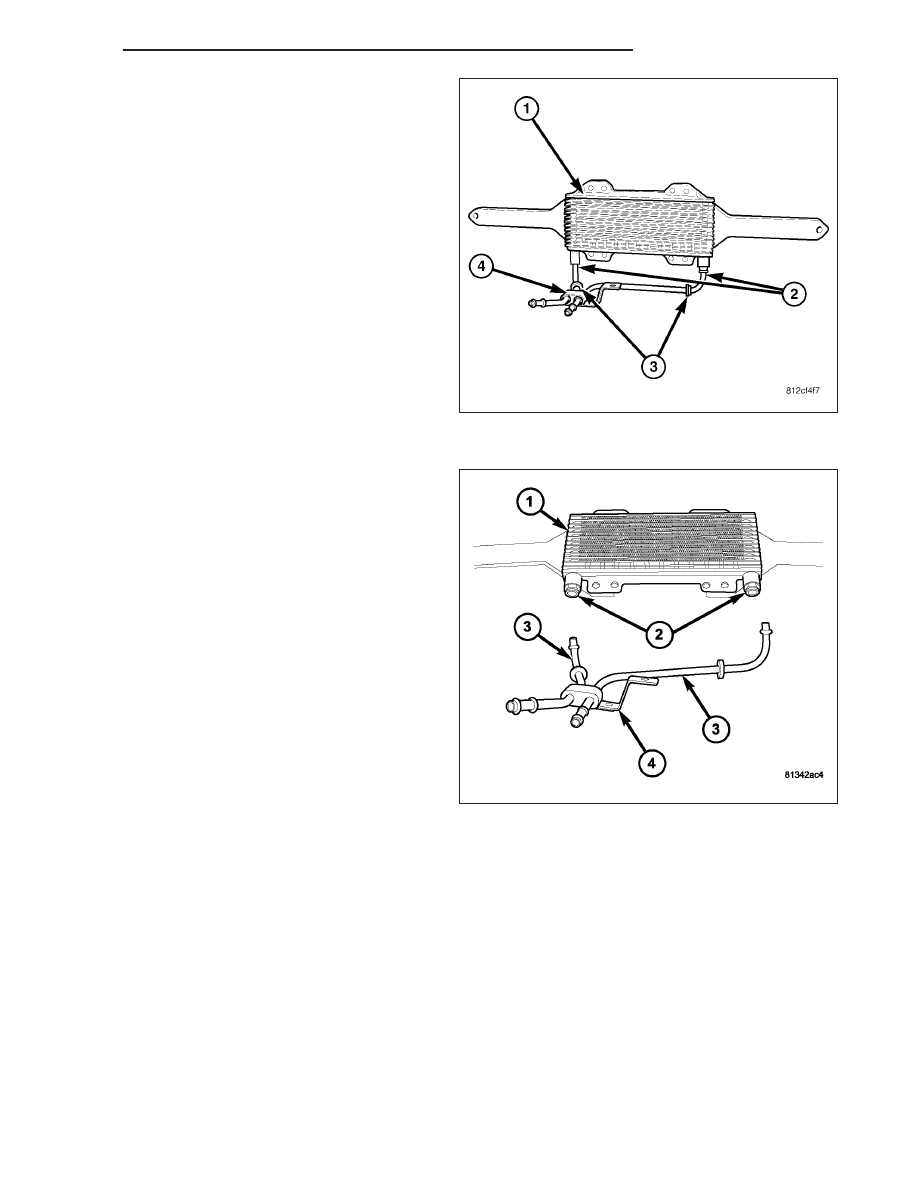

5. Remove the tube retaining bracket (4) and then the

fluid cooler tubes (2).

INSTALLATION

1. Reconnect the quick connect fitting (2) to the return

and supply tubes (3) to the power steering fluid
cooler (1).

2. Reconnect the quick connect fitting (2) to the return

and supply tubes to the power steering fluid hoses.

3. Install the Tube retaining bracket (4).

4. Install the lower front air deflector.

5. Refill the power steering fluid (Refer to 19 -

STEERING/PUMP - STANDARD PROCEDURE).

DR/DH

PUMP - SRT-10

19 - 97
