SPECIAL TOOLS

POWER STEERING

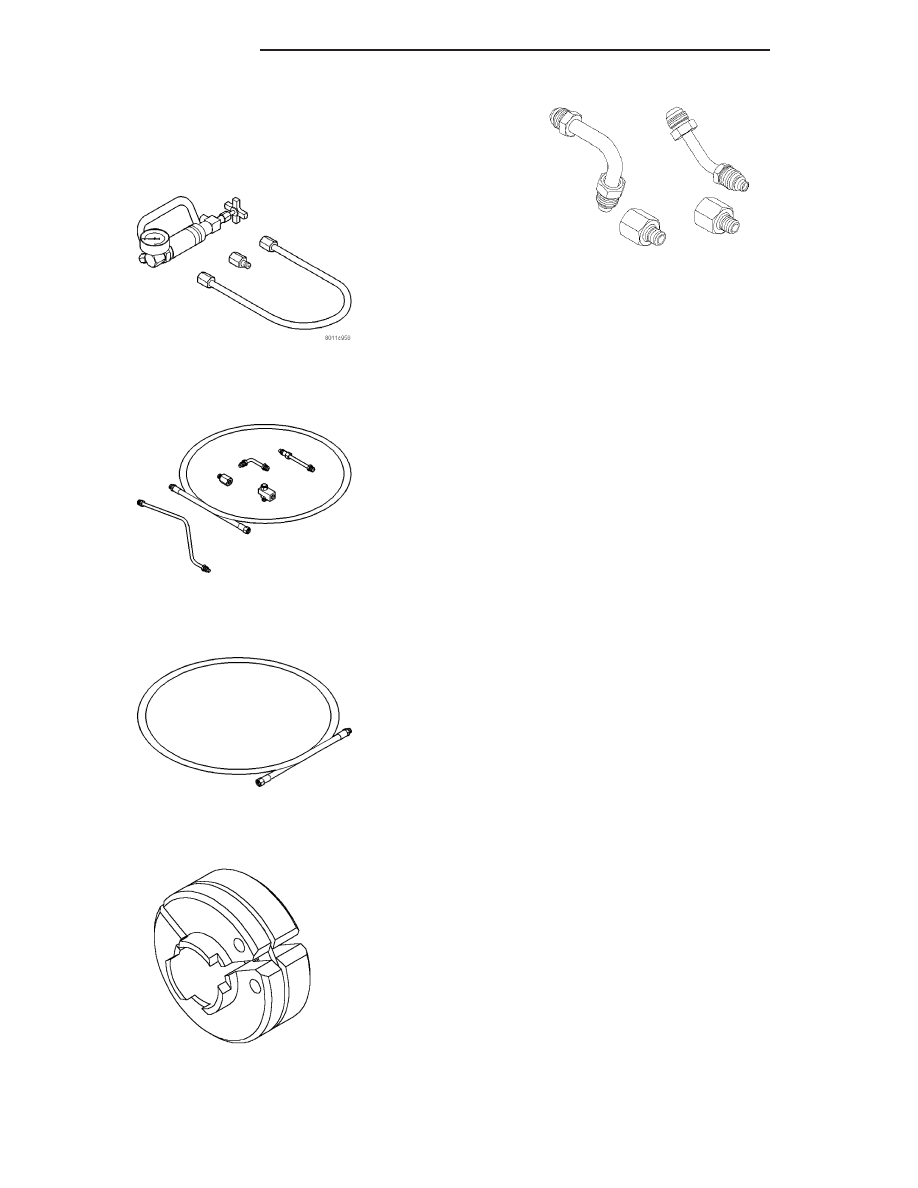

ANALYZER SET, POWER STEERING FLOW/

PRESSURE 6815

ADAPTERS, POWER STEERING FLOW/PRESSURE

TESTER - 6893

Hose, Power Steering

Transmission Cooler Line Disconnect Tool - 8875

ADAPTERS, POWER STEERING 9091

19 - 86

PUMP - SRT-10

DR/DH

HOSES

REMOVAL

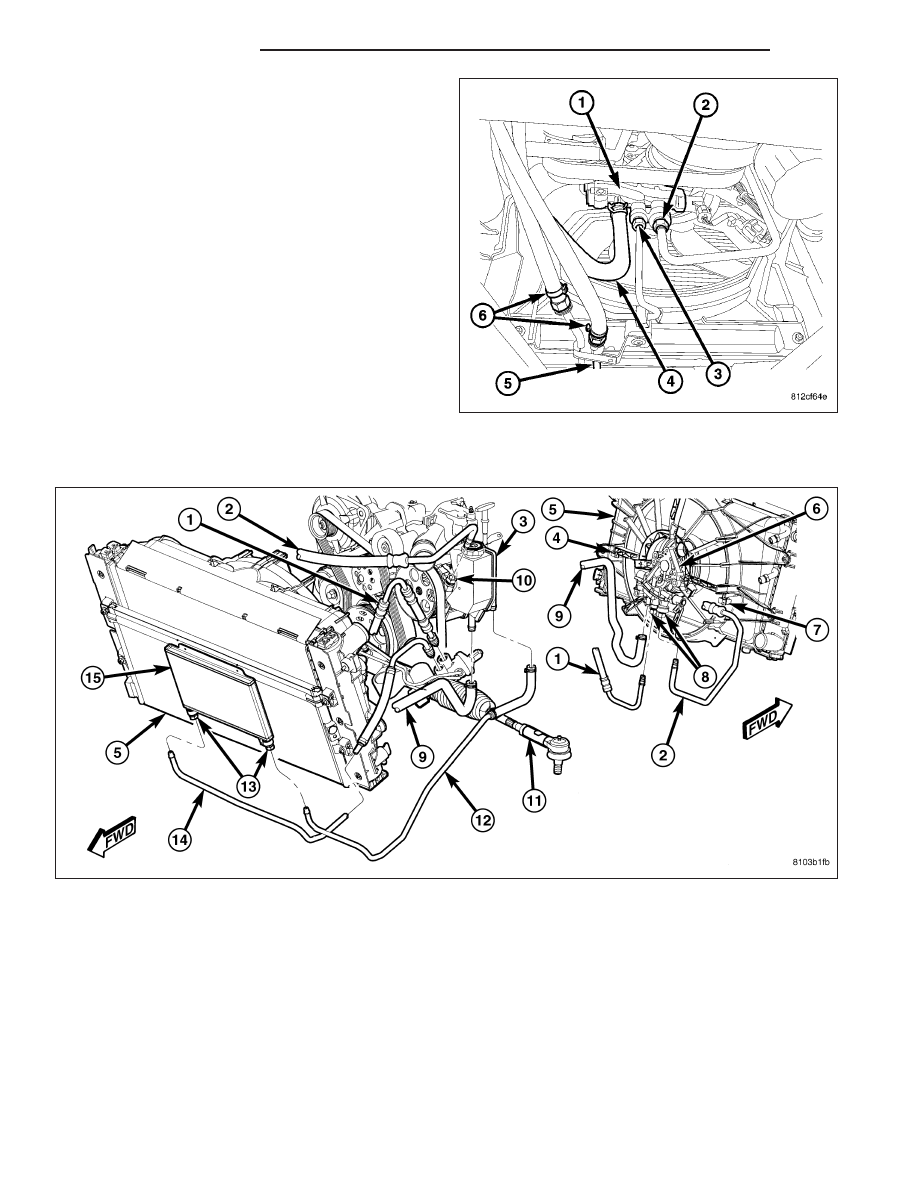

PRESSURE HOSE - PUMP TO FAN

NOTE: Review all Warnings and Cautions. (Refer to 19 - STEERING - WARNING).

CAUTION: Cap all open ends of power steering hoses, power steering pump fittings and steering gear ports
when disconnected. This will prevent the entry of foreign material into the components during servicing.

1. Siphon power steering fluid from fluid reservoir.

2. Unthread power steering pressure hose quick-connect (10) from power steering pump pressure fitting. Drain

excess power steering fluid from line.

3. Unthread power steering pressure hose quick-connect (8) from hydraulic fan (6). Drain excess power steering

fluid from line.

4. Remove power steering pressure hose (7) from routing clip on cooling module (5) . Remove hose.

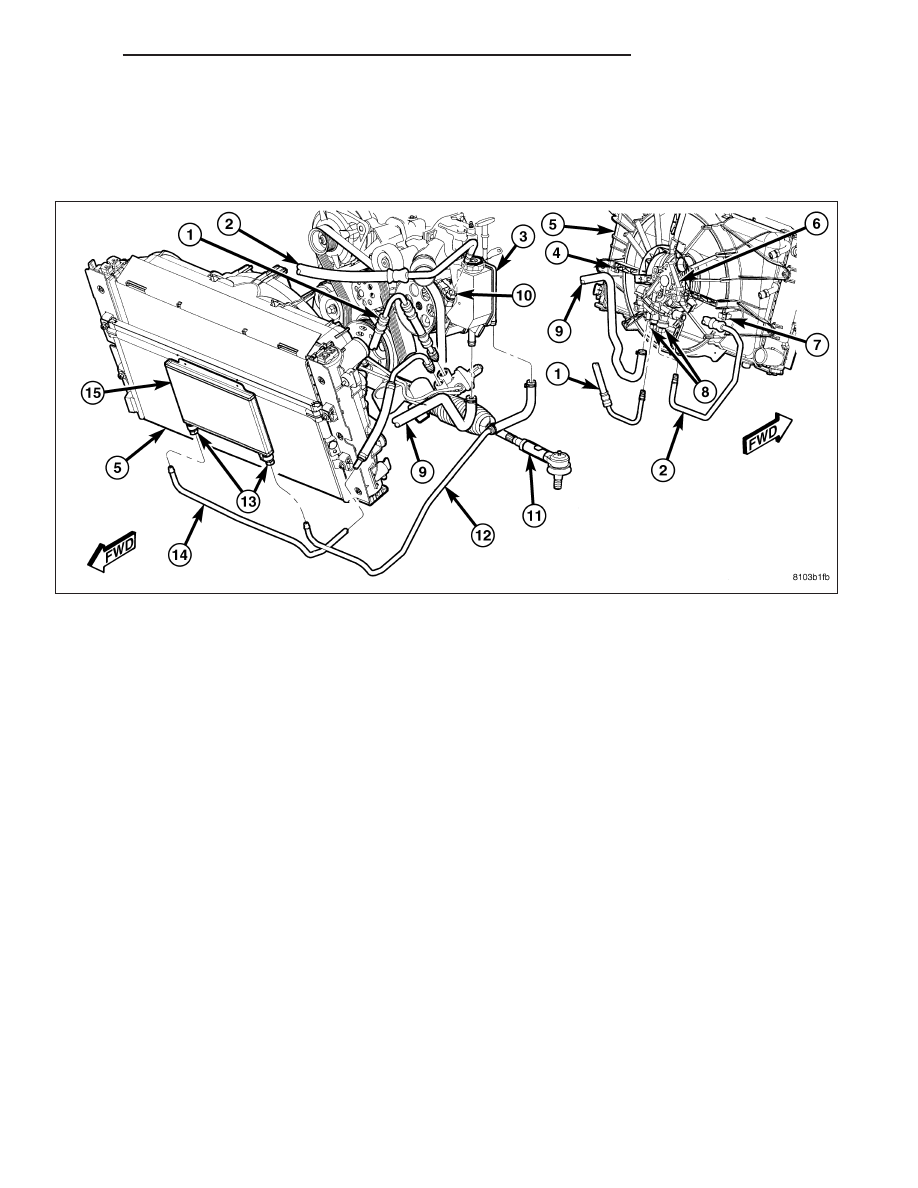

PRESSURE HOSE - FAN TO GEAR

NOTE: Review all Warnings and Cautions. (Refer to 19 - STEERING - WARNING).

CAUTION: Cap all open ends of power steering hoses, power steering pump fittings and steering gear ports
when disconnected. This will prevent the entry of foreign material into the components during servicing.

1. Siphon power steering fluid from fluid reservoir.

DR/DH

PUMP - SRT-10

19 - 87

2. Unthread power steering pressure hose quick-con-

nect (6) from hydraulic fan (1). Drain excess power
steering fluid from line.

3. Unthread power steering pressure hose tube nut

from power steering gear port. Drain excess power
steering fluid from line.

4. Remove power steering pressure hose.

RETURN HOSE - FAN TO PUMP

NOTE: Review all Warnings and Cautions. (Refer to 19 - STEERING - WARNING).

CAUTION: Cap all open ends of power steering hoses, power steering pump fittings and steering gear ports
when disconnected. This will prevent the entry of foreign material into the components during servicing.

1. Siphon power steering fluid from fluid reservoir.

2. Remove clamp, then return hose at reservoir (9).

3. Remove clamp, then return hose at fan (9).

4. Remove hose.

19 - 88

PUMP - SRT-10

DR/DH

RETURN HOSE - GEAR TO COOLER

NOTE: Review all Warnings and Cautions. (Refer to 19 - STEERING - WARNING).

CAUTION: Cap all open ends of power steering hoses, power steering pump fittings and steering gear ports
when disconnected. This will prevent the entry of foreign material into the components during servicing.

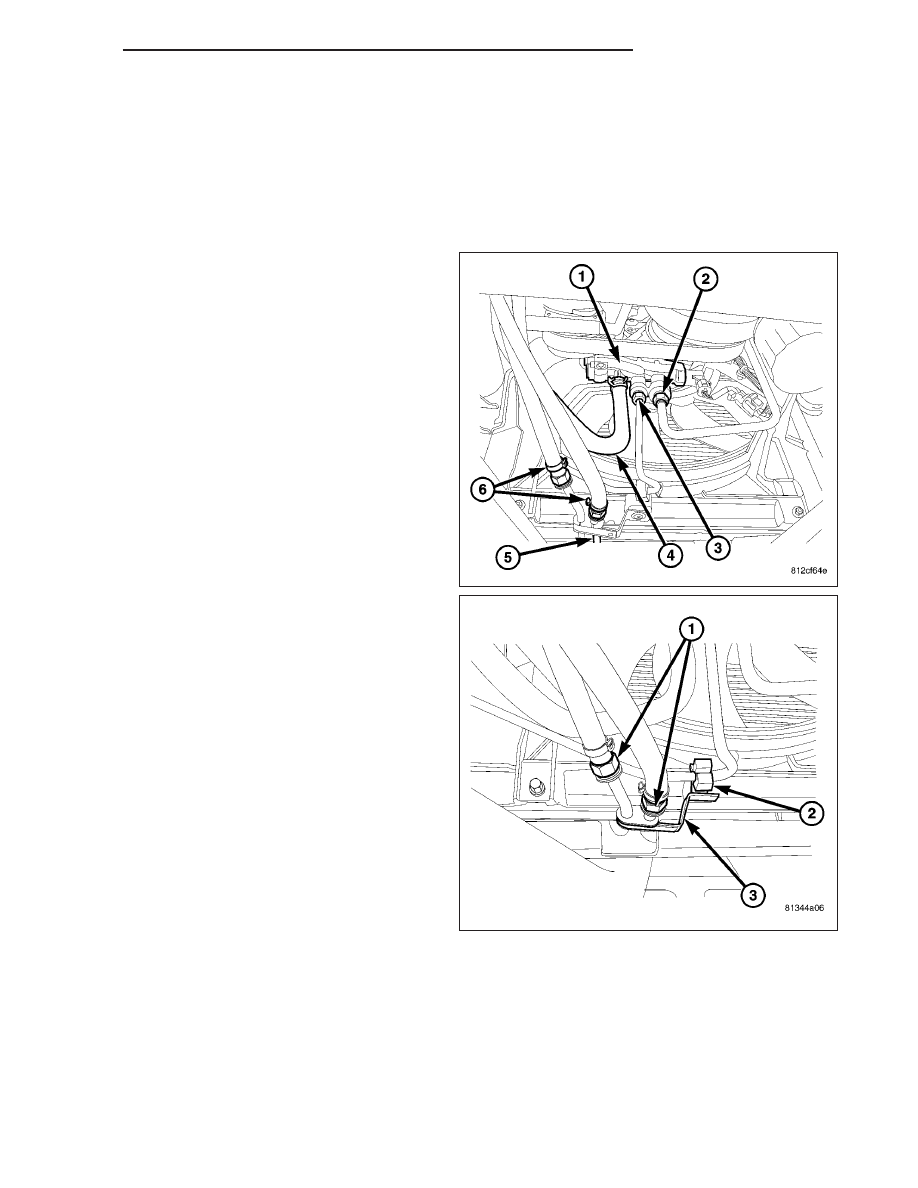

1. Siphon power steering fluid from fluid reservoir.

2. Unthread power steering return hose tube nut from

power steering gear port (1). Pull tube out of gear
port and drain excess power steering fluid from
line.

3. Raise vehicle. (Refer to LUBRICATION & MAINTE-

NANCE/HOISTING - STANDARD PROCEDURE)

4. Remove front splash shield

5. Disconnect the quick connect fittings (1) on the

cooler hose going to the cooler using special tool
8875..
