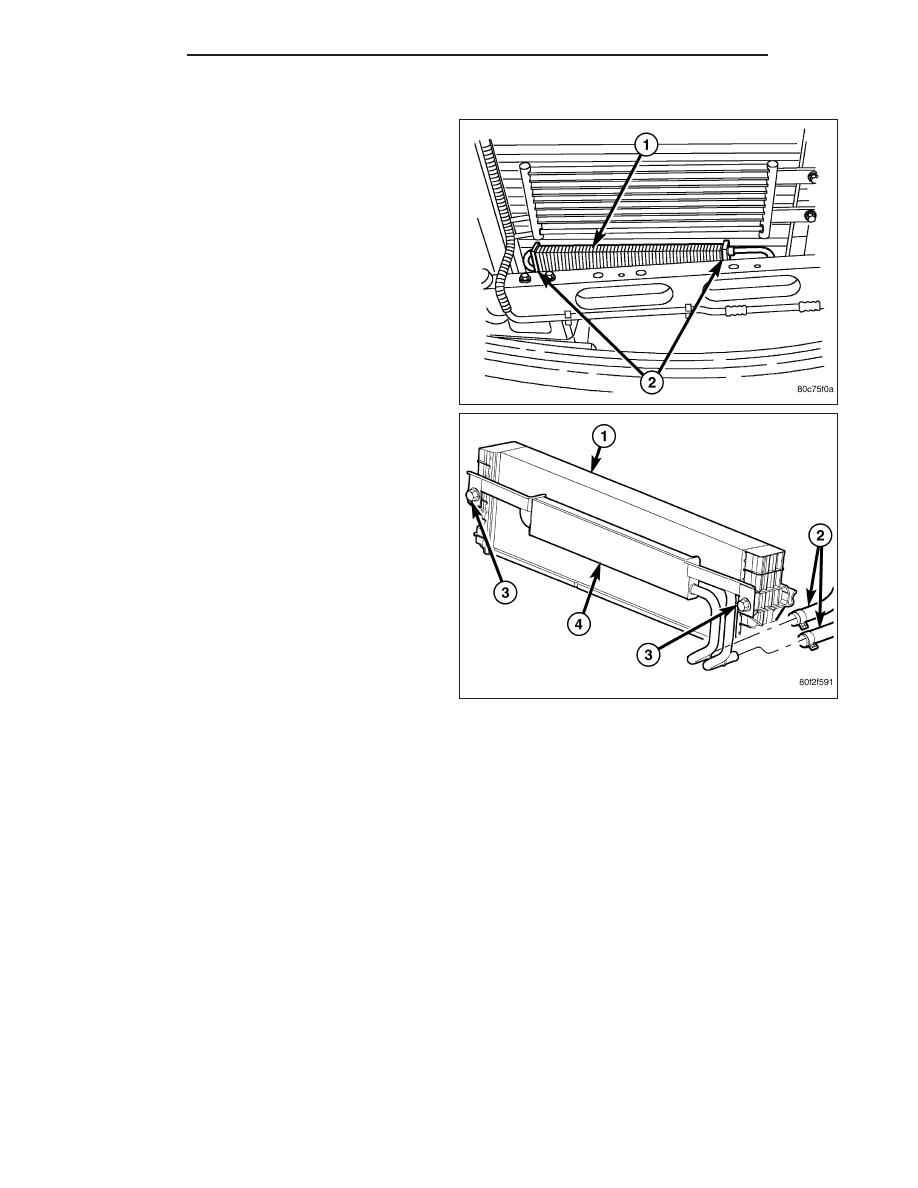

INSTALLATION

1. Install the fluid cooler (1) to the vehicle.

2. Install the mounting bracket bolts (2) securing the

fluid cooler (1) to the brace (V6&V8).

(Diesel Engine).

3. Reclamp the return and supply hoses to the power steering fluid cooler (4).

4. Refill the power steering fluid (Refer to 19 - STEERING/PUMP - STANDARD PROCEDURE).

19 - 70

PUMP

DR/DH

HOSES - I.F.S.

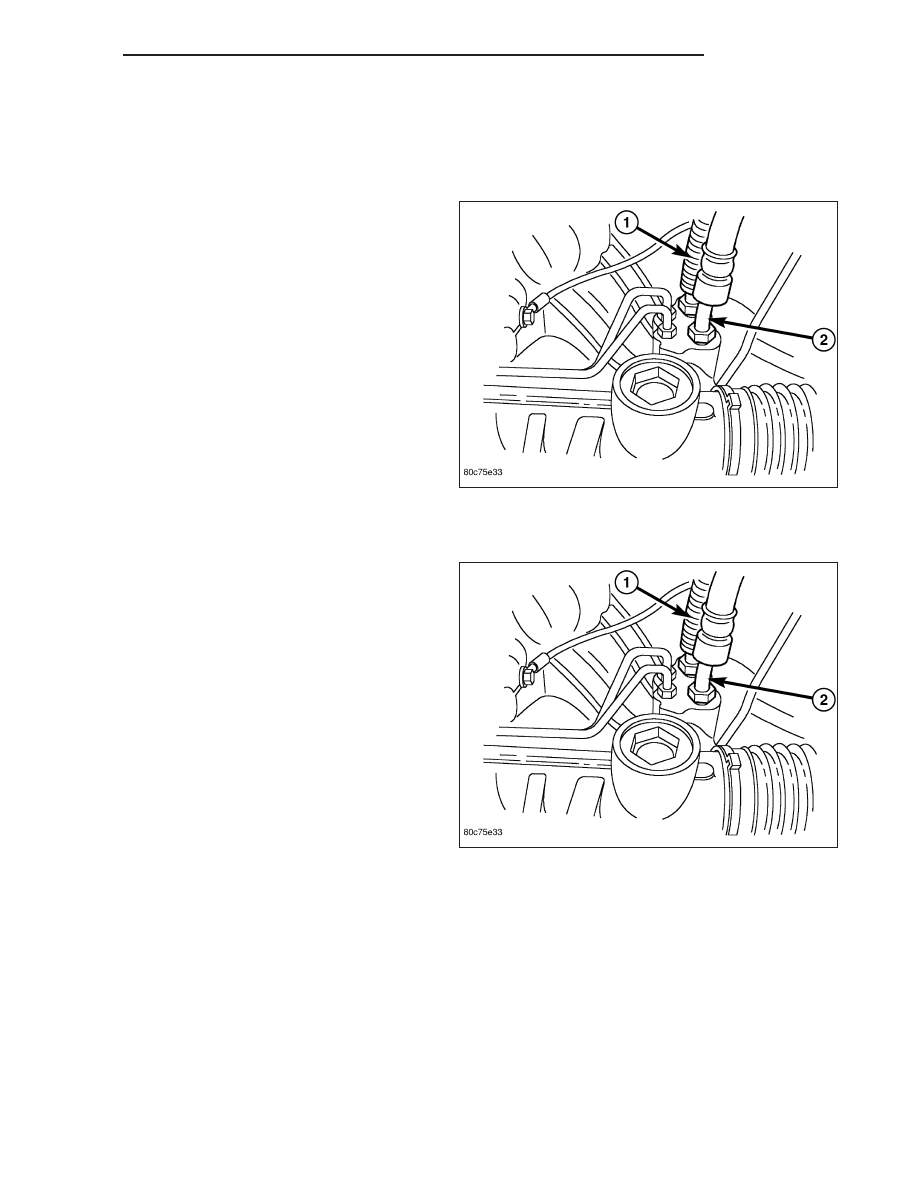

REMOVAL

RETURN HOSE - GEAR TO COOLER

1. Drain and siphon the power steering system.

2. Raise and support the vehicle.

3. Disconnect the return hose at the cooler.

4. Disconnect the return hose (1) at the gear.

5. Remove the return hose from the routing clamp at

the fan shroud and then remove from the vehicle.

PRESSURE HOSE

1. Drain and siphon the power steering system.

2. Raise and support the vehicle.

3. Disconnect the pressure hose at the pump.

4. Disconnect the pressure hose (2) at the gear.

5. Remove the pressure hose from the vehicle.

RETURN HOSE - RESERVOIR TO COOLER

1. Drain and siphon the power steering system.

2. Disconnect the return hose at the reservoir.

3. Raise and support the vehicle.

4. Remove the return hose from the routing clamp at the fan shroud.

5. Disconnect the return hose at the cooler.

6. Remove the hose from the vehicle.

DR/DH

PUMP

19 - 71

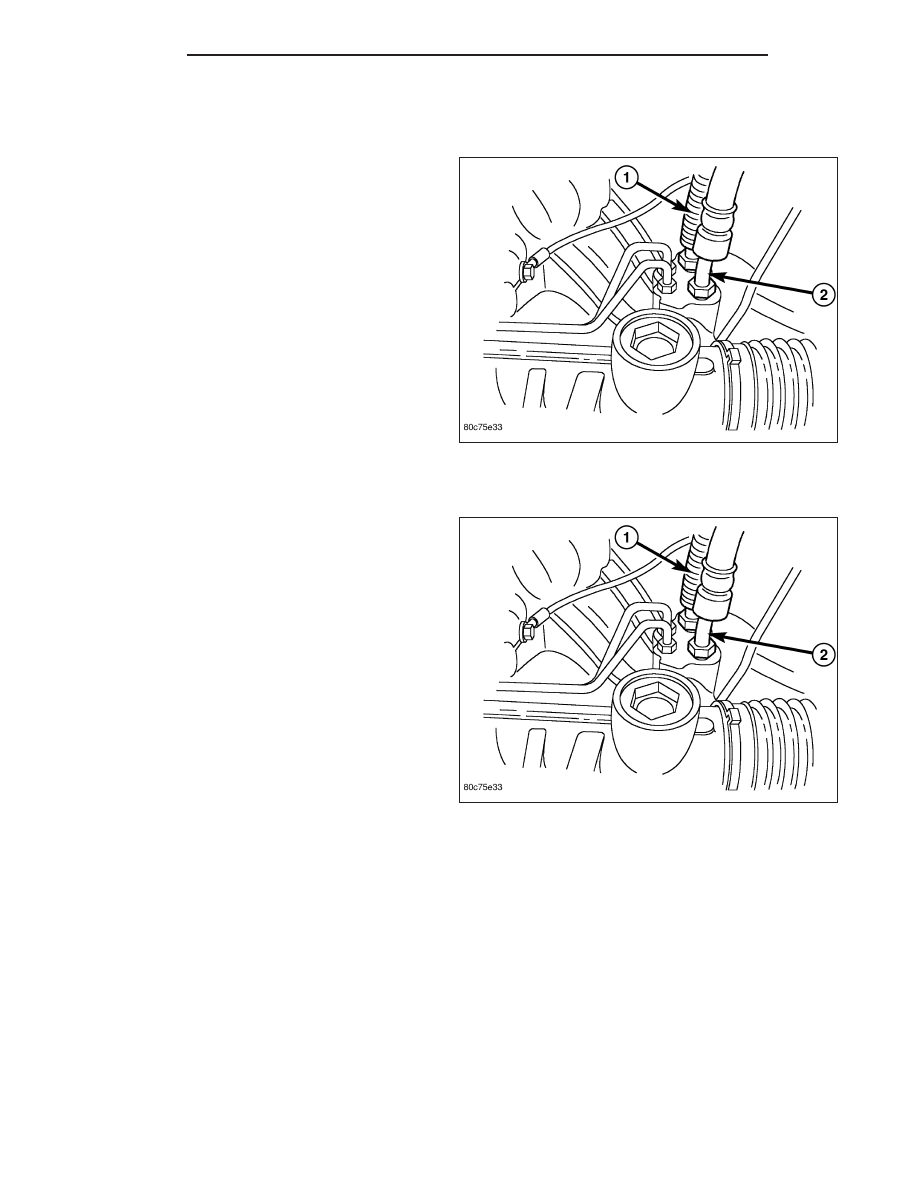

INSTALLATION

RETURN HOSE - GEAR TO COOLER

1. Install the return hose to the vehicle.

2. Reconnect the return hose at the cooler.

3. Reconnect the return hose (1) at the gear. Tighten

the hose to 71 N·m (52 ft. lbs.).

4. Reattach the hose to the routing clip at the fan

shroud.

5. Remove the support and lower the vehicle.

6. Refill the power steering system, (Refer to 19 -

STEERING/PUMP - STANDARD PROCEDURE).

PRESSURE HOSE

NOTE: Be sure to align the pressure hose so it
does not contact the fan shroud or the frame rail.

1. Install the pressure hose to the vehicle.

2. Reconnect the pressure hose (2) at the gear.

Tighten the hose to 32 N·m (23 ft. lbs.).

3. Reconnect the pressure hose at the pump. Tighten

the hose to 36 N·m (27 ft. lbs.).

4. Remove the support and lower the vehicle.

5. Refill the power steering system, (Refer to 19 -

STEERING/PUMP - STANDARD PROCEDURE).

RETURN HOSE - RESERVOIR TO COOLER

1. Install the return hose to the vehicle.

2. Reconnect the return hose at the cooler.

3. Reattach the hose to the routing clip at the fan shroud.

4. Remove the support and lower the vehicle.

5. Reconnect the return hose at the reservoir.

6. Refill the power steering system, (Refer to 19 - STEERING/PUMP - STANDARD PROCEDURE).

19 - 72

PUMP

DR/DH

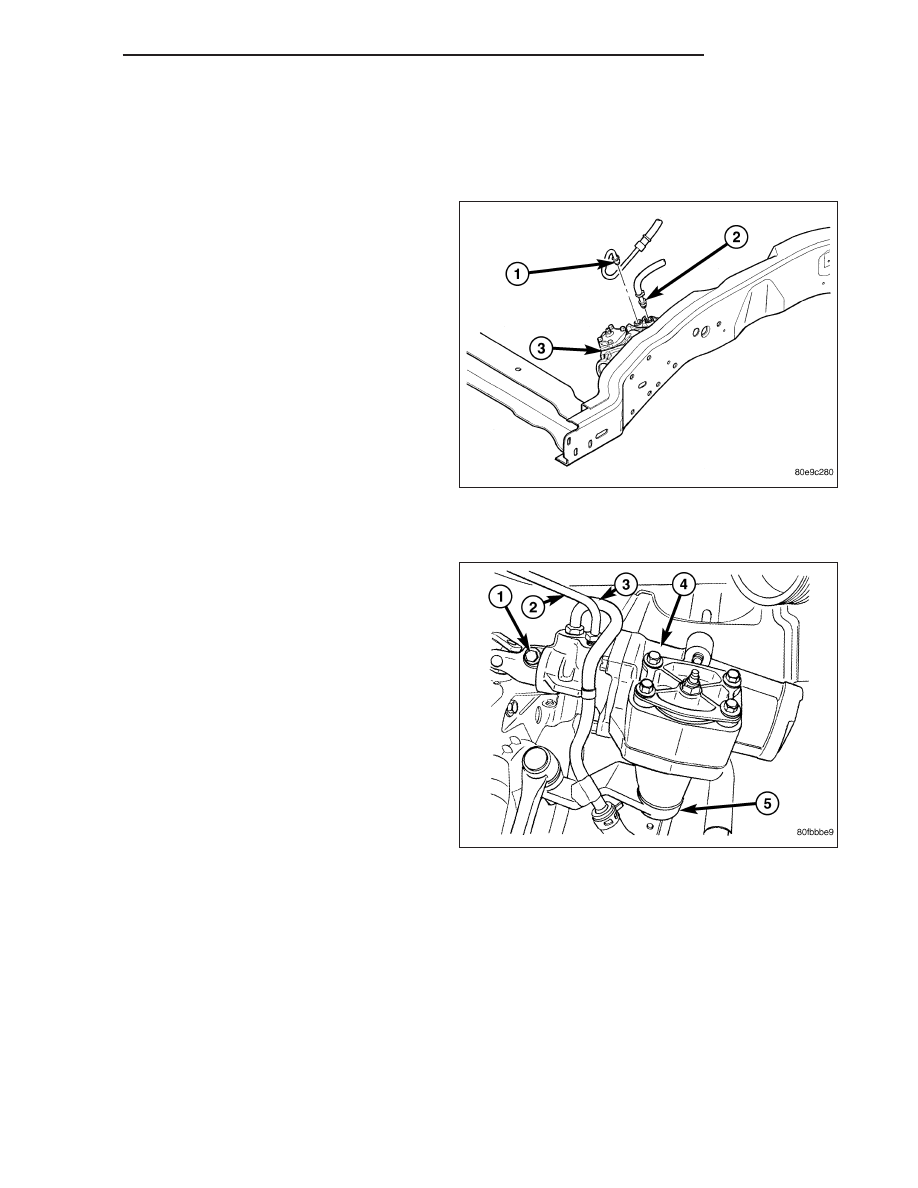

HOSES - LINK/COIL

REMOVAL

RETURN HOSE - GEAR TO COOLER

1. Drain and siphon the power steering system.

2. Raise and support the vehicle.

3. Disconnect the return hoseat the cooler.

4. Disconnect the return hose (2) at the gear.

5. Remove the return hose from the routing clamp at

the fan shroud and then remove from the vehicle.

PRESSURE HOSE

1. Drain and siphon the power steering system.

2. Raise and support the vehicle.

3. Disconnect the pressure hose at the pump.

4. Disconnect the pressure hose (2) at the gear (4).

5. Remove the pressure hose from the vehicle.

RETURN HOSE - RESERVOIR TO COOLER

1. Drain and siphon the power steering system.

2. Disconnect the return hose at the reservoir.

3. Raise and support the vehicle.

4. Remove the return hose from the routing clamp at the fan shroud.

5. Disconnect the return hose at the cooler.

6. Remove the hose from the vehicle.

DR/DH

PUMP

19 - 73
