5. Raise and support the frame so the tires are off

floor.

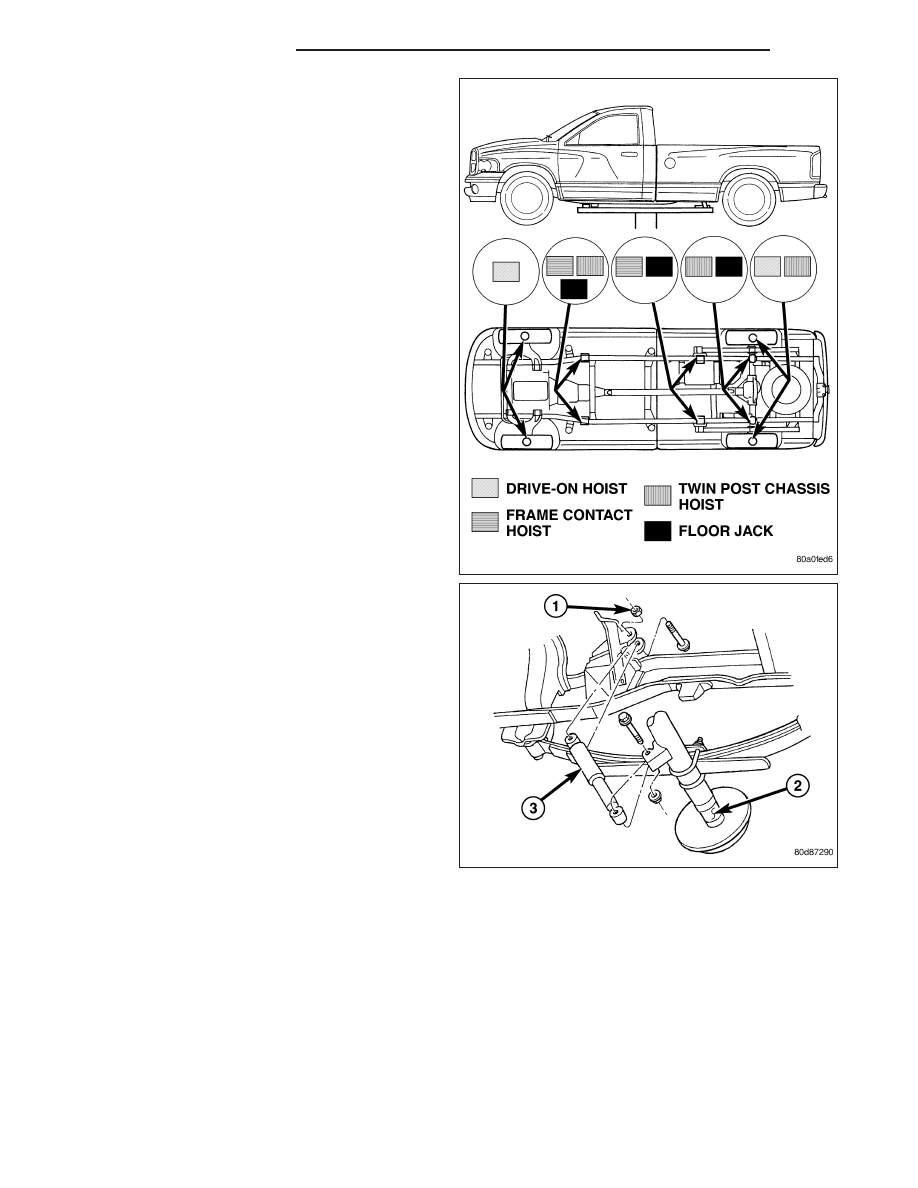

6. Remove the shock absorbers (3) (Refer to 2 -

SUSPENSION/REAR/SHOCK - REMOVAL).

13 - 34

FRAME & BUMPERS

DR/DH

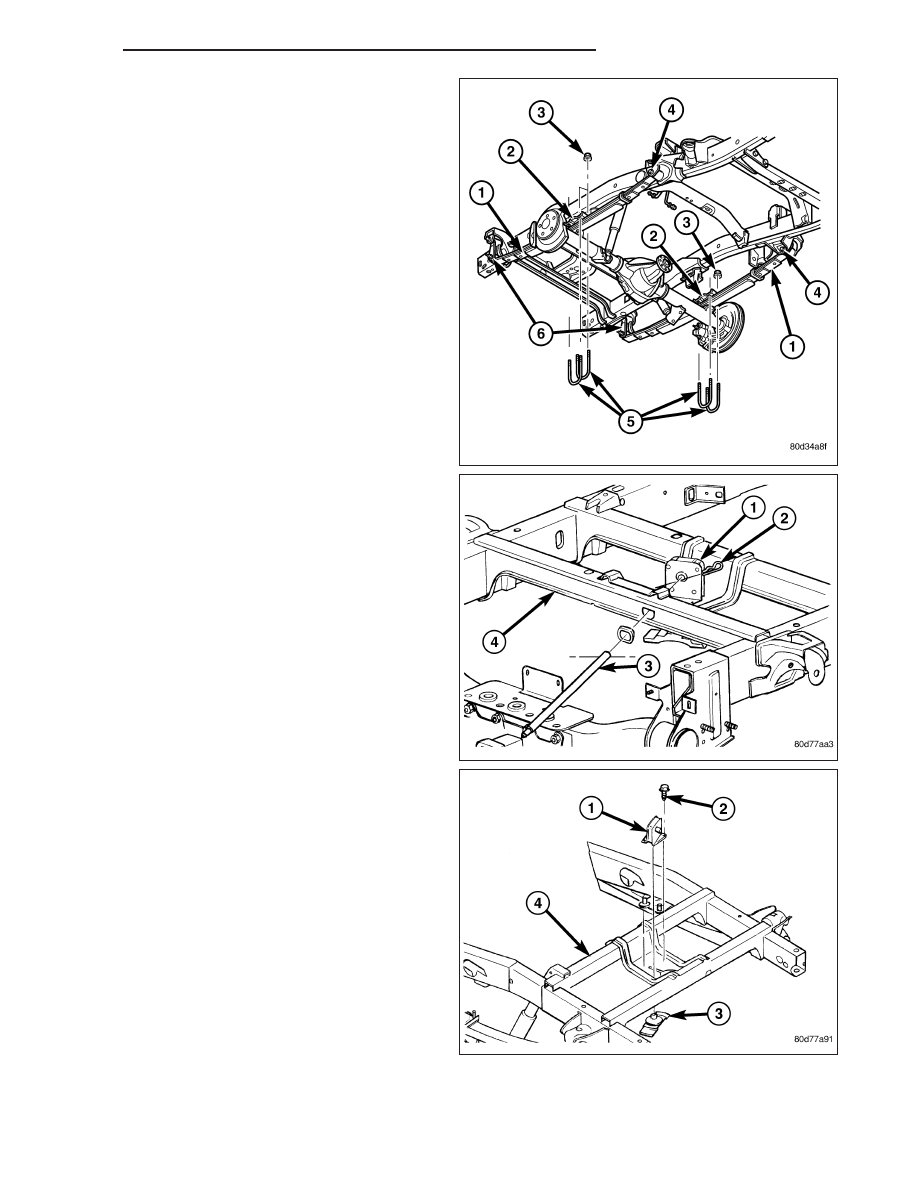

7. Remove the rear leaf spring shackle bolts (6) and

let the axle rest on the ground.

8. Remove the spare wheel.

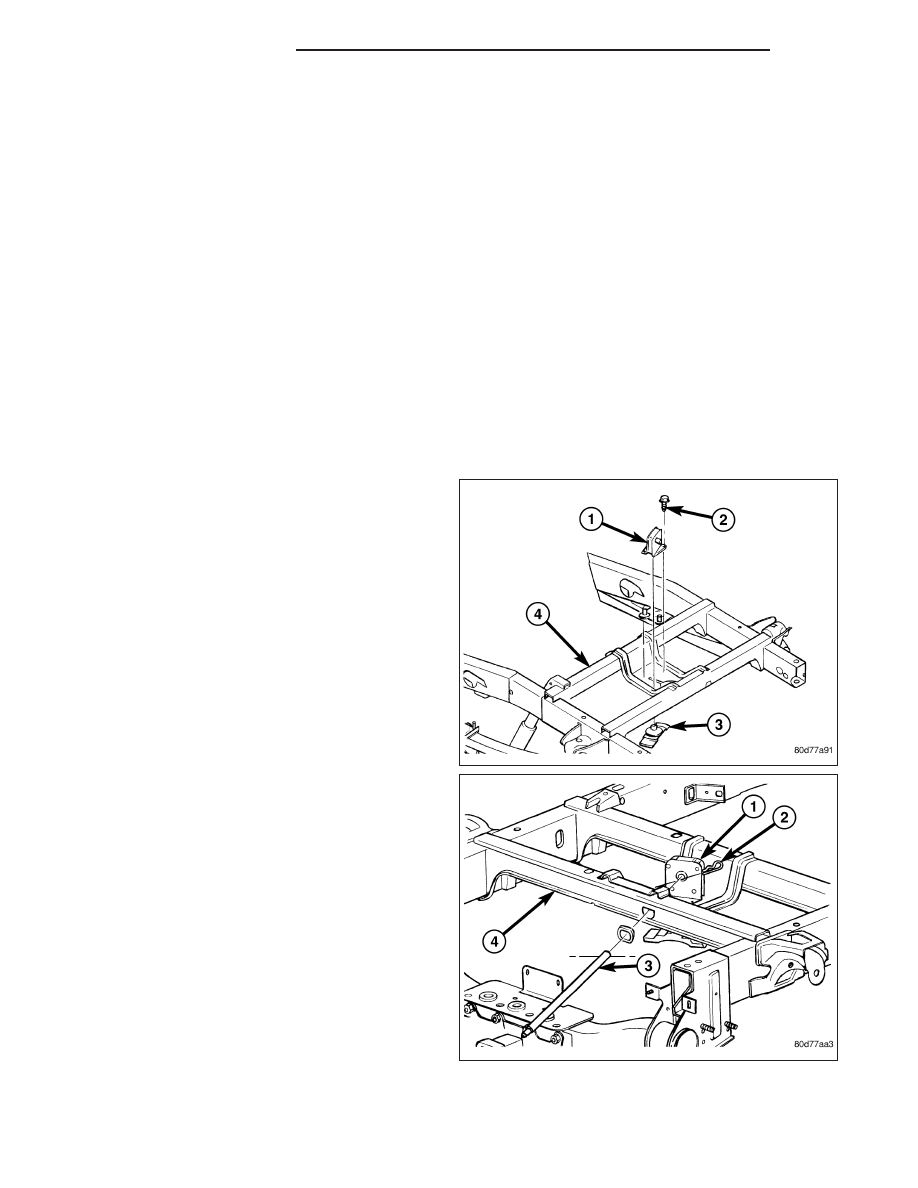

9. Remove the clip (2) and remove the spare tire

winch tube (3).

10. Remove the bolts (2) and remove the spare tire

winch (1).

11. Position the wire harness forward of the work

area.

CAUTION: Do not use any flame or plasma cutting equipment to cut the frame in this procedure. The inac-
curate and high temperatures achieved during flame or plasma cutting will change the metal characteristics
and may weaken the frame and/or repair location.

DR/DH

FRAME & BUMPERS

13 - 35

12. Carefully remove the H-section welds using a grinder or equivalent tool.

13. Remove the H-section and clean any remaining welds from the frame.

14. Trial fit the replacement part.

15. Remove all e-coat from within 25 mm (1.0 in.) of the weld area.

16. Using the appropriate measuring equipment, position the replacement part and verify correct positioning in all

three (X,Y, and Z) planes of space. (Refer to 13 - FRAME & BUMPERS/FRAME - SPECIFICATIONS - FRAME
DIMENSIONS)

CAUTION: Shield the surrounding area and components from exposure to the welding spatter and heat.

17. Weld the replacement H-section into position. The welding should be performed in a skip (stitch) type method

to minimize the heat buildup following I-CAR or the American Welding Society welding procedures and utilizing
the process specifications at the end of this section. (Refer to 13 - FRAME & BUMPERS/FRAME - SPECIFI-
CATIONS - WELDING)

18. Dress the welded area and apply corrosion resistant coatings inside and out.

a. Inside the rail, inject a creeping wax based rust inhibitor compound through the existing holes in the frame

ensuring 100% coverage including the mating face between the frame and replacement H-section.

b. Apply a durable top coat to the outside of the repair area.

19. Position the wiring harness back.

CAUTION: Inspect the tire winch assembly (1) for
damage. If any one or more of the following are
evident, replace the winch assembly.

•

Indications of cracked or bulging plastic.

•

Housing flanges are bent or cracked.

•

If winch was loose before repair.

•

If the rivet heads are separated from the hous-
ing in any way.

20. Install the spare tire winch (1) and install the bolts

(2).

21. Tighten the bolts to 41 N·m (30 ft. lbs.).

22. Install the spare tire winch tube (3) and install the

clip (2).

23. Install the spare tire.

CAUTION: Check operation of the spare tire winch
by manipulating it up and down. If the winch binds
or jambs, replace the winch assembly.

13 - 36

FRAME & BUMPERS

DR/DH

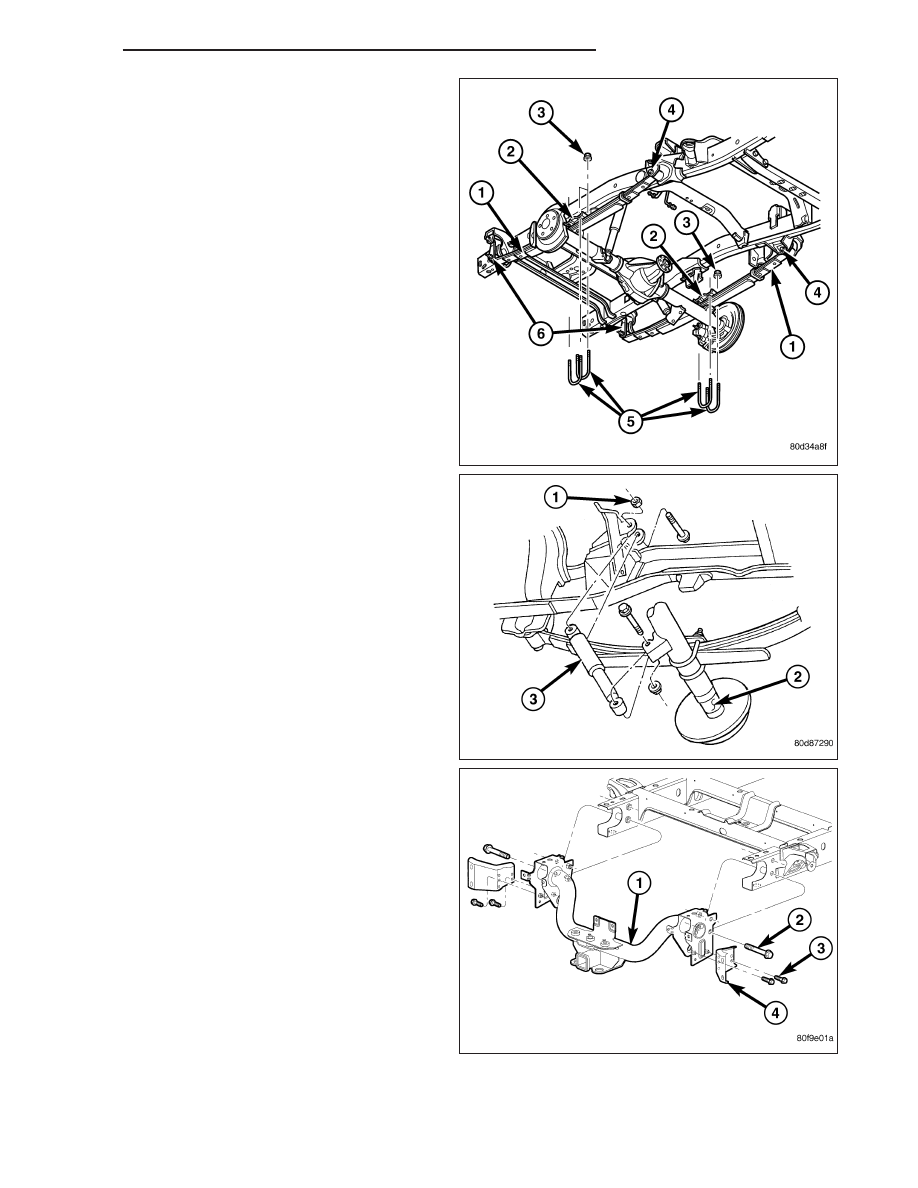

24. Lift the axle into position and install the rear

shackle bolts ((6).

25. Tighten the bolts to 163 N·m (120 ft. lbs.).

26. Install the lower shock absorber bolts (Refer to 2 -

SUSPENSION/REAR/SHOCK - INSTALLATION).

27. Install the trailer hitch (1) (Refer to 13 - FRAME &

BUMPERS/FRAME/TRAILER

HITCH

-

INSTALLATION).

DR/DH

FRAME & BUMPERS

13 - 37
