Dodge Ram Truck 1500-2500-3500. Manual - part 1445

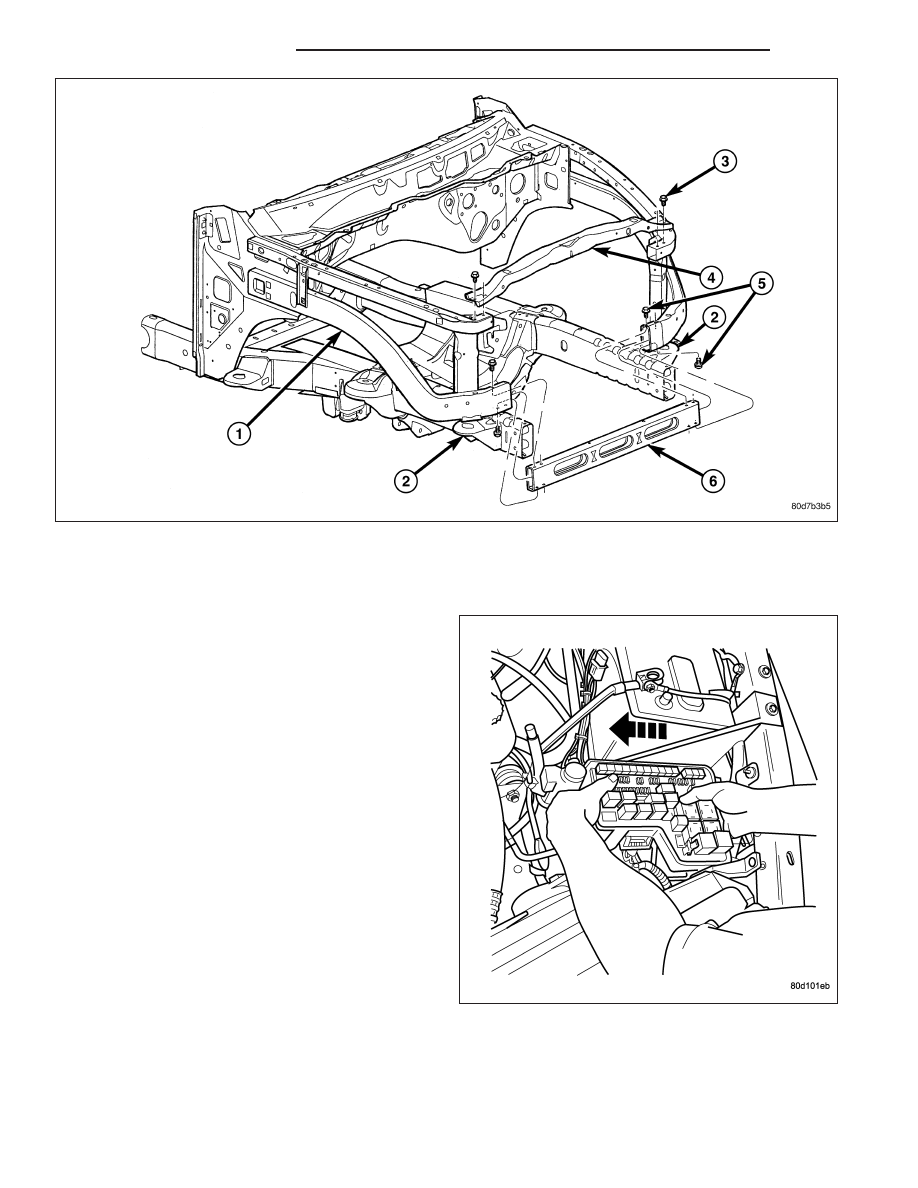

30. Install the upper radiator crossmember (4) (Refer to 23 - BODY/EXTERIOR/UPPER RADIATOR CROSSMEM-

BER - INSTALLATION).

31. Install the wire harness and ground if previously removed and install the bolts.

32. Install the integrated power module, if previously

removed (Refer to 8 - ELECTRICAL/POWER DIS-
TRIBUTION/INTEGRATED POWER MODULE -
INSTALLATION)

13 - 30

FRAME & BUMPERS

DR/DH

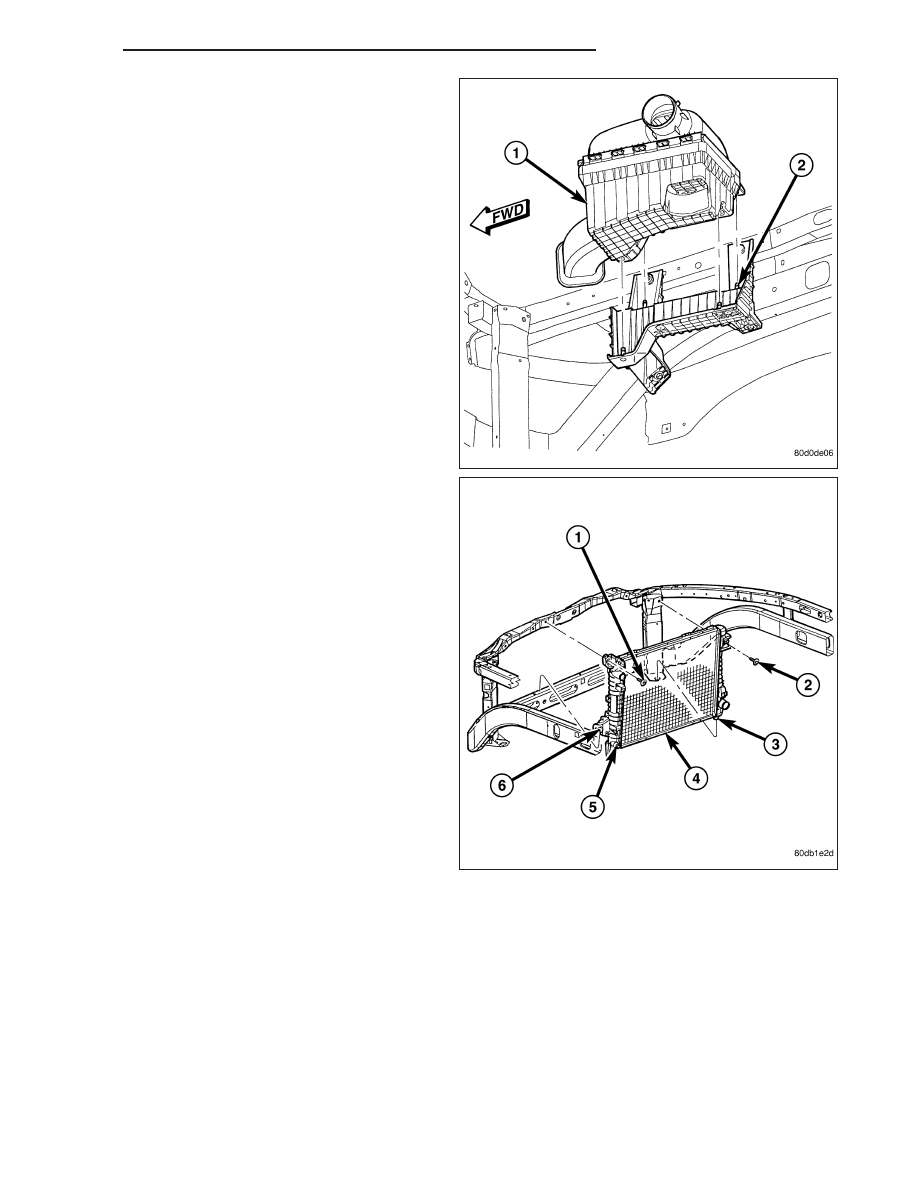

33. Install the air cleaner bracket and air cleaner (1),

if previously removed (Refer to 9 - ENGINE/AIR
INTAKE SYSTEM/AIR CLEANER ELEMENT -
INSTALLATION).

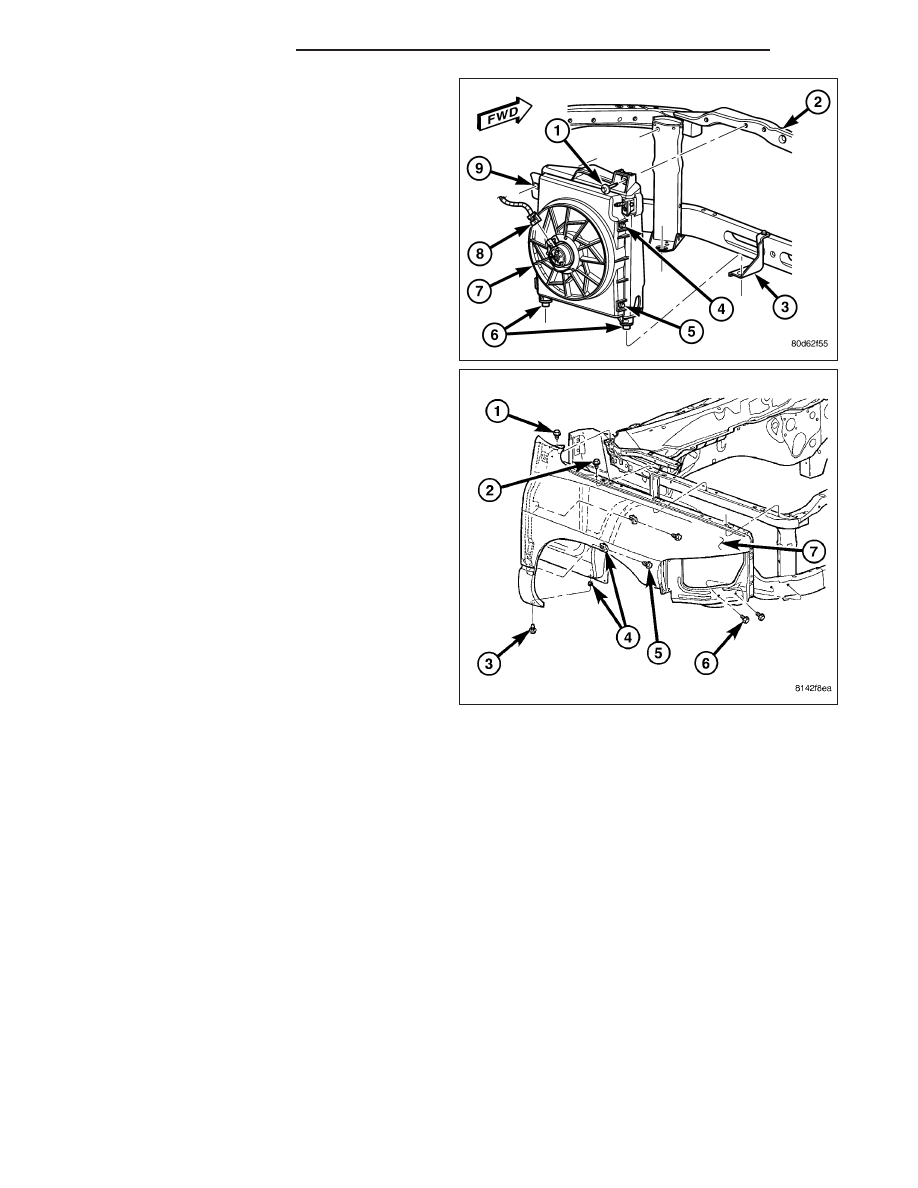

34. Install the radiator assembly (4) (Refer to 7 -

COOLING/ENGINE/RADIATOR - INSTALLATION).

DR/DH

FRAME & BUMPERS

13 - 31

35. Install the A/C lines, if previously removed. Refer

to the Heating and Air Conditioning section of the
manual for the recommended procedures.

36. Install the A/C condenser, if previously removed

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING/A/C CONDENSER - INSTALLATION).

37. Install the fender (Refer to 23 - BODY/EXTERI-

OR/FRONT FENDER - INSTALLATION).

38. Install the front wheelhouse splash shield. (Refer

to 23 - BODY/EXTERIOR/FRONT WHEELHOUSE
SPLASH SHIELD - INSTALLATION)

39. Reconnect the battery negative cable.

REAR FRAME H-SECTION REPLACEMENT

CAUTION: This procedure is designed to replace the H-section/spare tire support located at the rear of the
frame assembly. Prior to any cutting, the vehicle must be mounted on the appropriate frame repair equip-
ment (“frame rack”), checked with three dimensional measuring equipment, and the necessary pull correc-
tions made. If damage remains in the frame beyond the area covered by this service part after the pull, the
frame must be replaced in its entirety.

1. Before proceeding with this repair procedure review the required service warnings and precautions. (Refer to 13

- FRAME & BUMPERS/FRAME - WARNING)

13 - 32

FRAME & BUMPERS

DR/DH

2. Disconnect and isolate the battery negative cable.

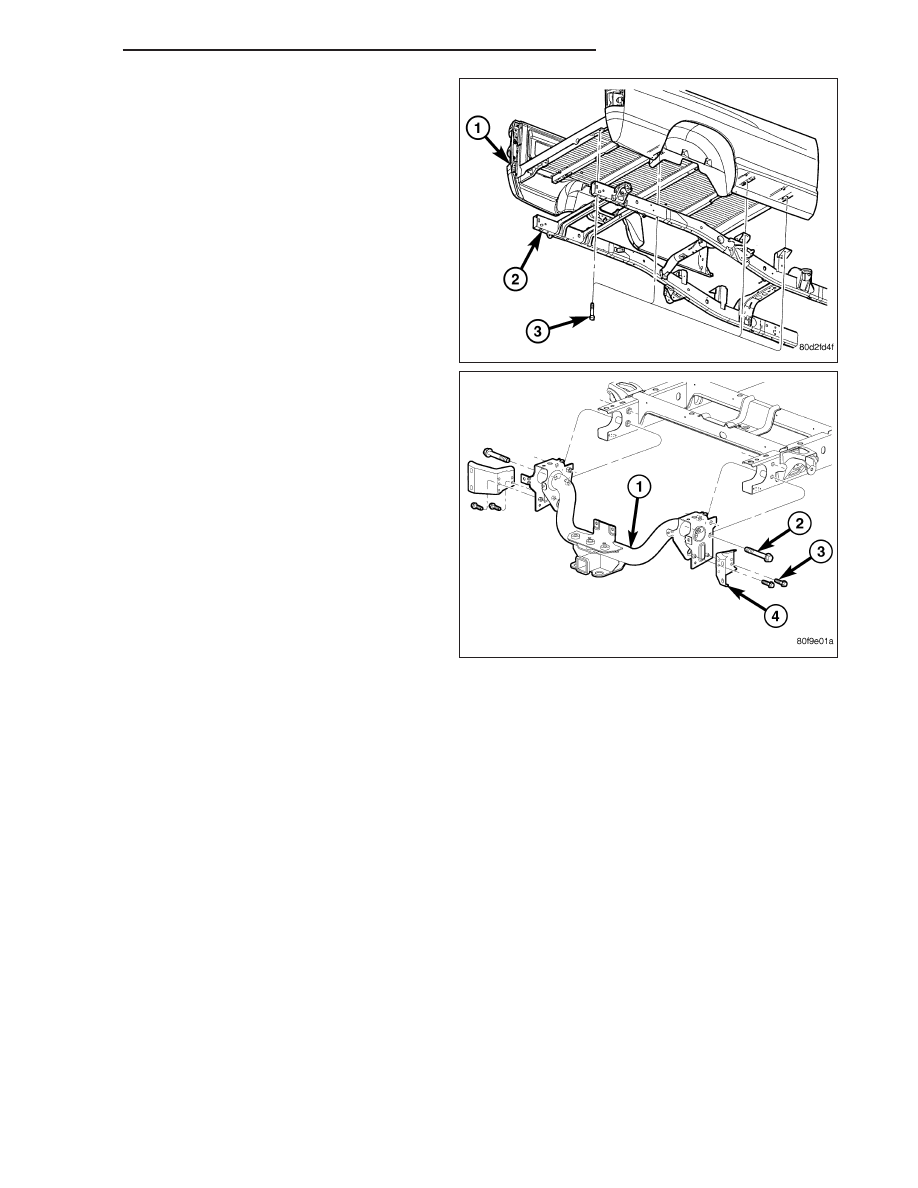

3. Remove the cargo box (1) (Refer to 23 - BODY/

EXTERIOR/CARGO BOX - REMOVAL).

4. Remove the trailer hitch (1) (Refer to 13 - FRAME

&

BUMPERS/FRAME/TRAILER

HITCH

-

REMOVAL).

DR/DH

FRAME & BUMPERS

13 - 33
