INSTALLATION

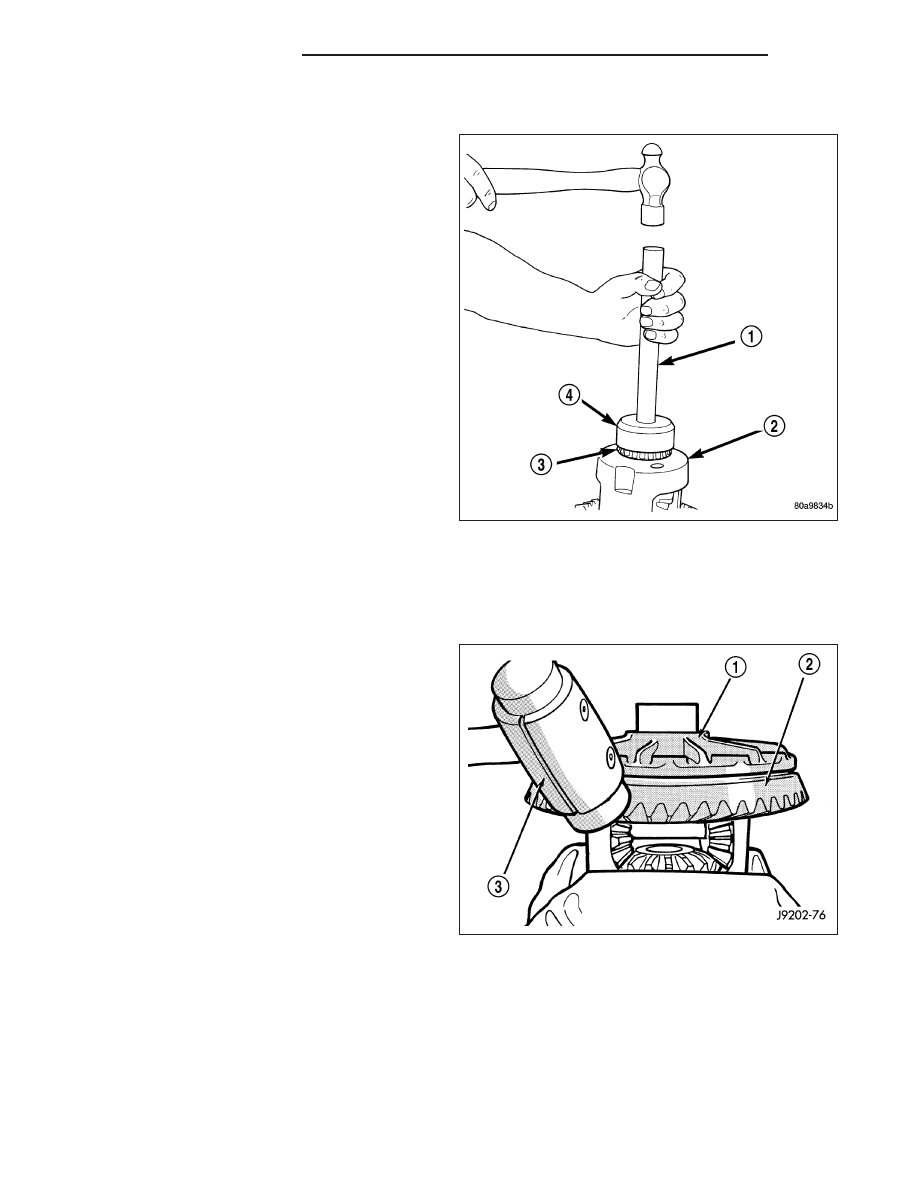

1. Install differential side bearings (3) with installer

C-4190 (4) and Handle C-4171(1).

2. Install differential case (2) into the housing.

GEAR-PINION/RING

REMOVAL

NOTE: The ring and pinion gears are service as a
matched set. Never replace ring gear without
replacing the matched pinion gear.

1. Remove differential from housing.

2. Place differential case (1) in a vise with soft metal

jaw protectors.

3. Remove bolts holding ring gear to differential case.

4. Drive ring gear (2) from the differential case (1)

with a soft hammer (3).

5. Remove exciter ring from the differential case by

slowly tapping the ring with a brass drift.

3 - 392

REAR AXLE - 248RBI

DR/DH

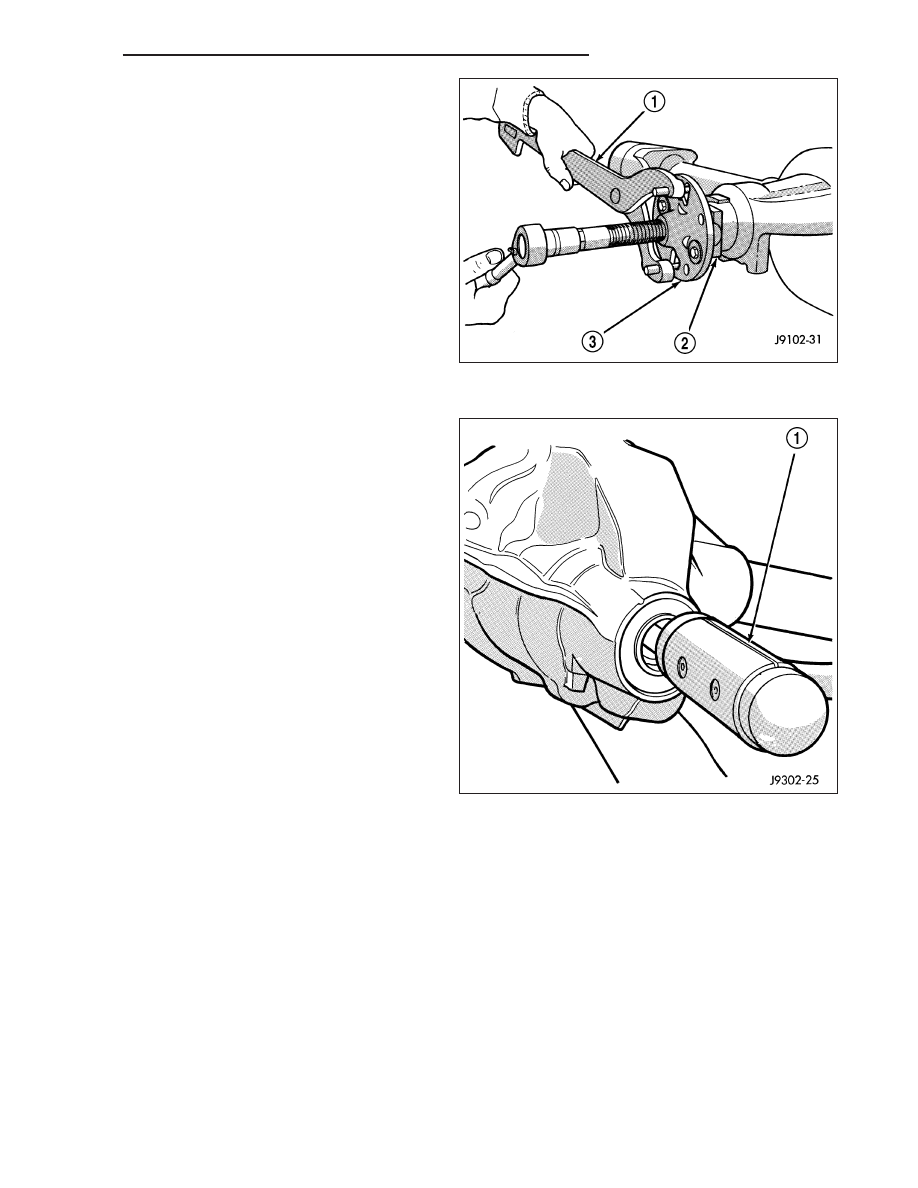

6. Hold yoke with Yoke Holder 6719A and remove

pinion yoke nut and washer.

7. Remove pinion yoke (2) with Remover C-452 (3)

and Flange Wrench C-3281(1).

8. Remove pinion gear from housing with a soft ham-

mer (1).

DR/DH

REAR AXLE - 248RBI

3 - 393

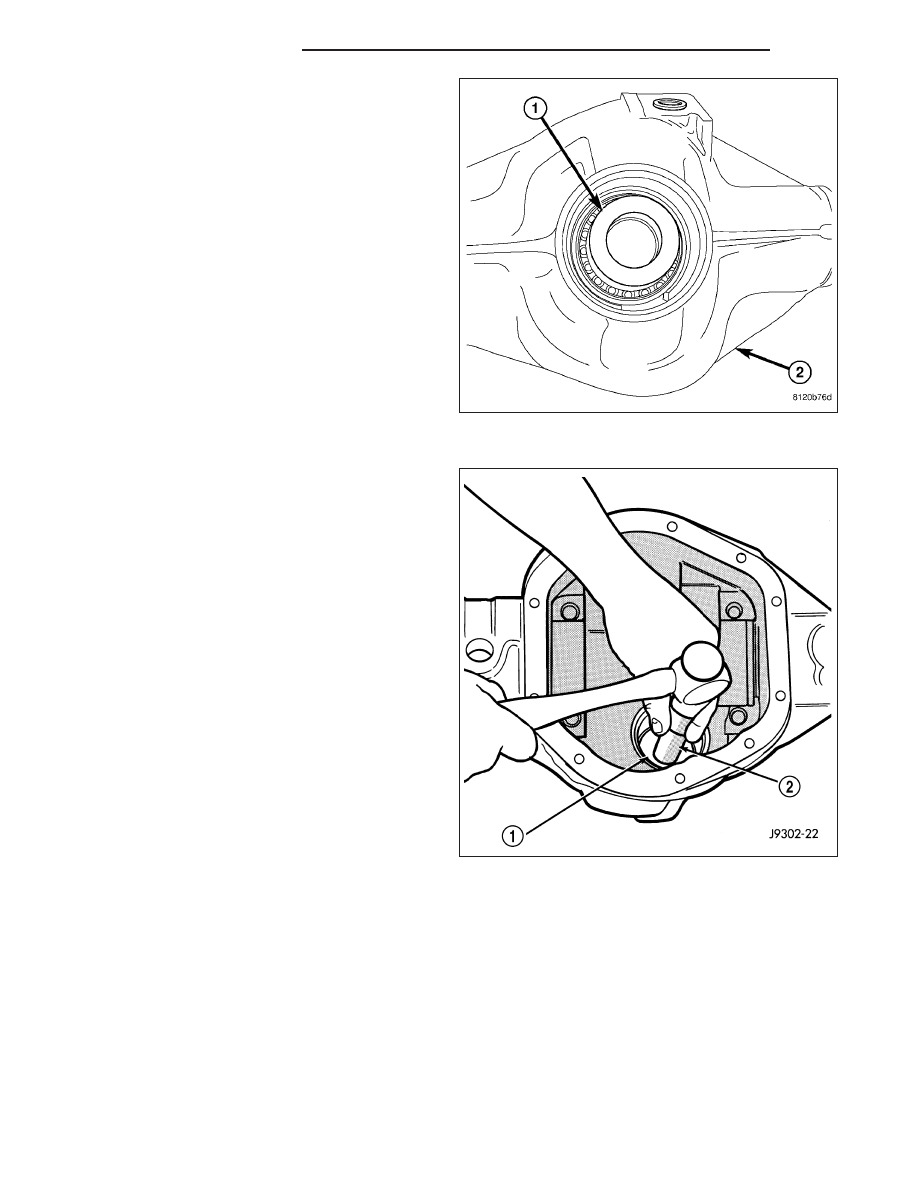

9. Remove pinion seal with a slide hammer or suit-

able pry bar.

10. Remove oil slinger (1) and front pinion bearing

from housing (2).

11. Remove front pinion bearing cup with Remover

D-158 (1) and Handle C-4171(2).

3 - 394

REAR AXLE - 248RBI

DR/DH

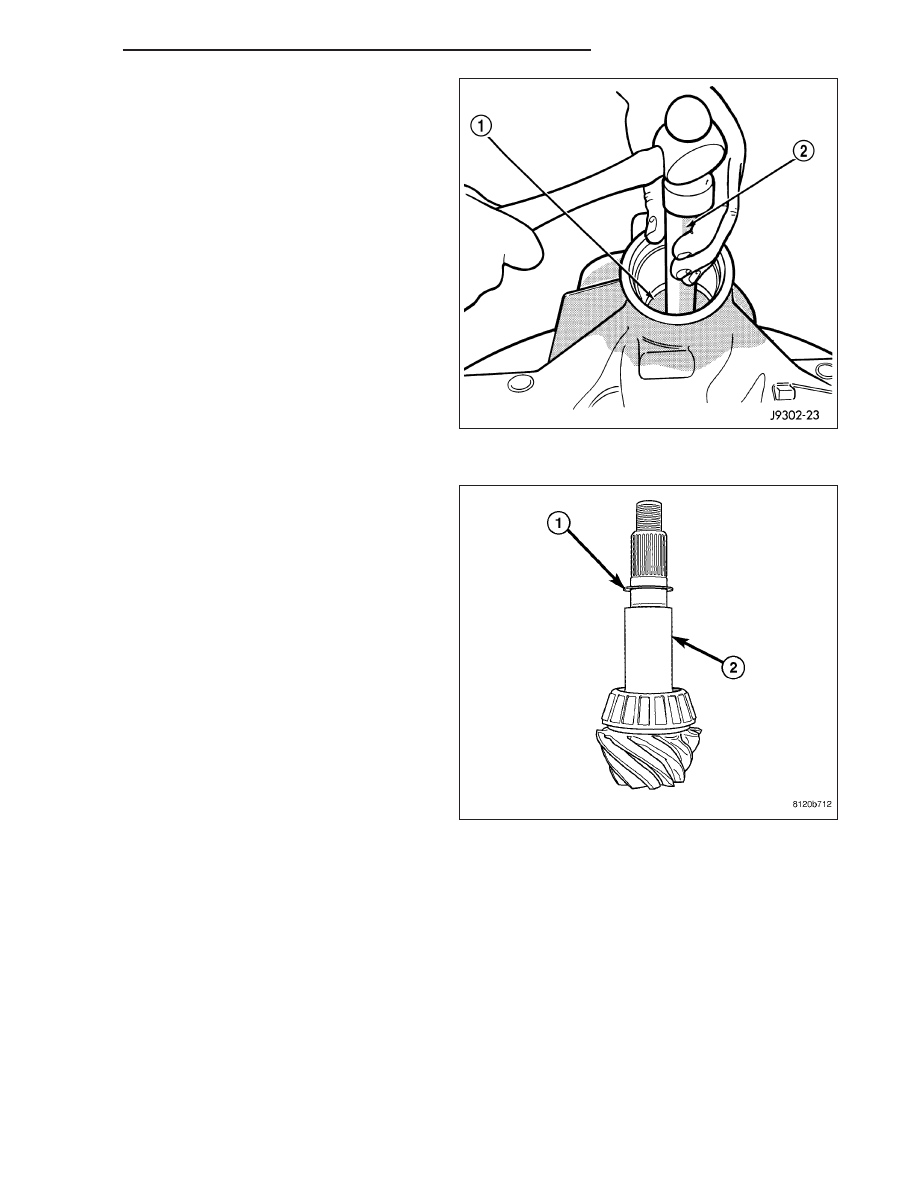

12. Remove rear bearing cup with Remover D-162 (1)

and Handle C-4171 (2).

13. Remove pinion preload shims (1) from pinion

shaft (2).

DR/DH

REAR AXLE - 248RBI

3 - 395
