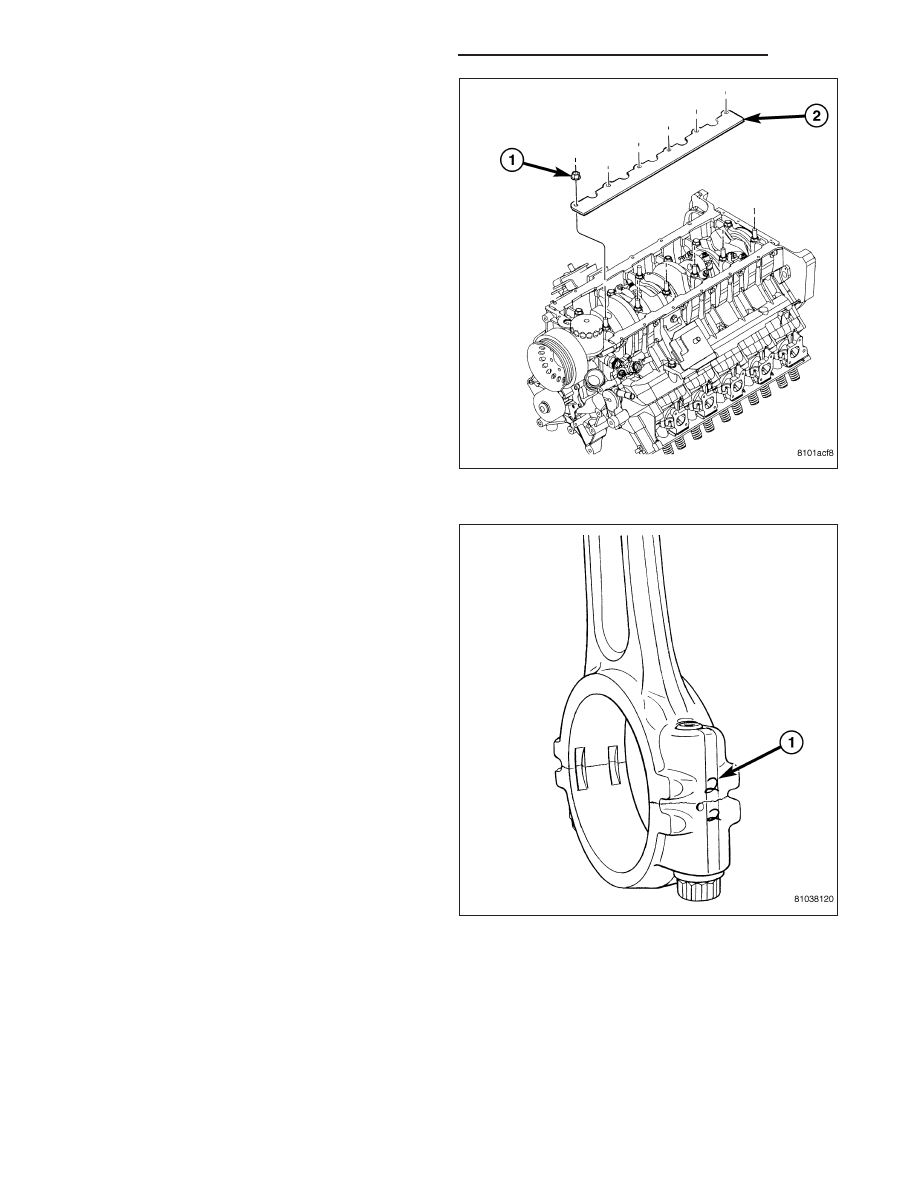

5. Remove the crankshaft oil scraper nuts (1) and oil

scraper (2).

CAUTION: DO NOT use a number stamp or a
punch to mark connecting rods. Damage to con-
necting rod could occur.

6. Inspect connecting rods and connecting rod caps

for cylinder identification (1). Identify them if neces-
sary using a permanent ink or paint marker.

CAUTION: Care must be taken not to damage the
fractured rod and cap joint surfaces, as engine
damage may occur.

NOTE: Do not reuse connecting rod bolts.

7. Remove connecting rod bolts and cap. Push each

piston and rod assembly out the block.

NOTE: Be careful not to nick crankshaft journals.

8. After removal, install bearing cap on the mating

rod.

INSPECTION

CONNECTING ROD

1. Check the connecting rods for twist or bend.

2. Check the condition of the large end. Use an oil stone to remove any nicks and burrs.

3. Check the condition of the pin bore in the small end of the connecting rod. Use an oil stone to remove all nicks

and burrs.

PISTON PIN

1. Inspect for free rotation of the piston pin in the piston.

9 - 2506

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

PISTON

1. Inspect all piston surfaces for nicks and scuffs.

2. Inspect piston and ring grooves for wear.

INSTALLATION

NOTE: Pistons and connecting rods are serviced
as an assembly. Left bank pistons are labeled
“ODD”. Right bank pistons are labeled “EVEN”.

1. Install piston rings (Refer to 9 - ENGINE/ENGINE

BLOCK/PISTON RINGS - INSTALLATION).

NOTE: Before installing pistons, and connecting
rod assemblies into the bore, be sure that com-
pression ring gaps are staggered so that neither is
in line with oil ring rail gap. Before installing the
ring compressor, make sure the oil ring expander
ends are butted and the rail gaps located as
shown in.

2. Immerse the piston head and rings in clean engine oil, slide the ring compressor, over the piston. Be sure posi-

tion of rings does not change during this operation.

3. Rotate crankshaft so that the connecting rod journal is at the bottom of it’s stroke and in the center of the cyl-

inder bore.

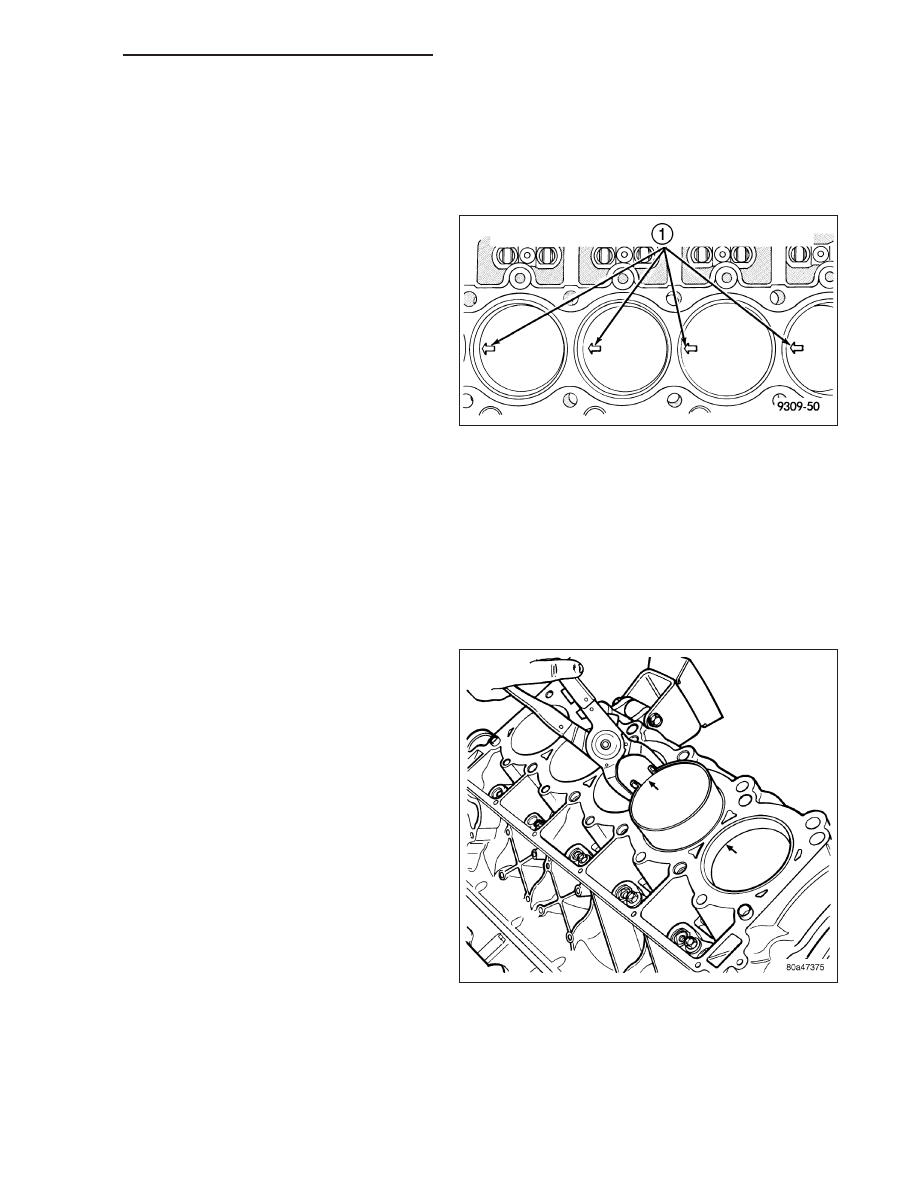

4. The arrow on top of piston (1) must be pointing toward front of engine.

5. Install new connecting rod bearing in connecting rod and rod cap.

6. Install piston assembly from the top of the block.

Tap the piston down in cylinder bore, using a ham-
mer handle. Guide the rod over the crankshaft jour-
nal.

7. Install rod cap. Install NEW connecting rod bolts.

Bolt threads should be oiled with engine oil. Torque
connecting rod bolts to 68 N·m (50 ft. lbs.).

DR/DH

ENGINE - 8.3L - SERVICE INFORMATION

9 - 2507

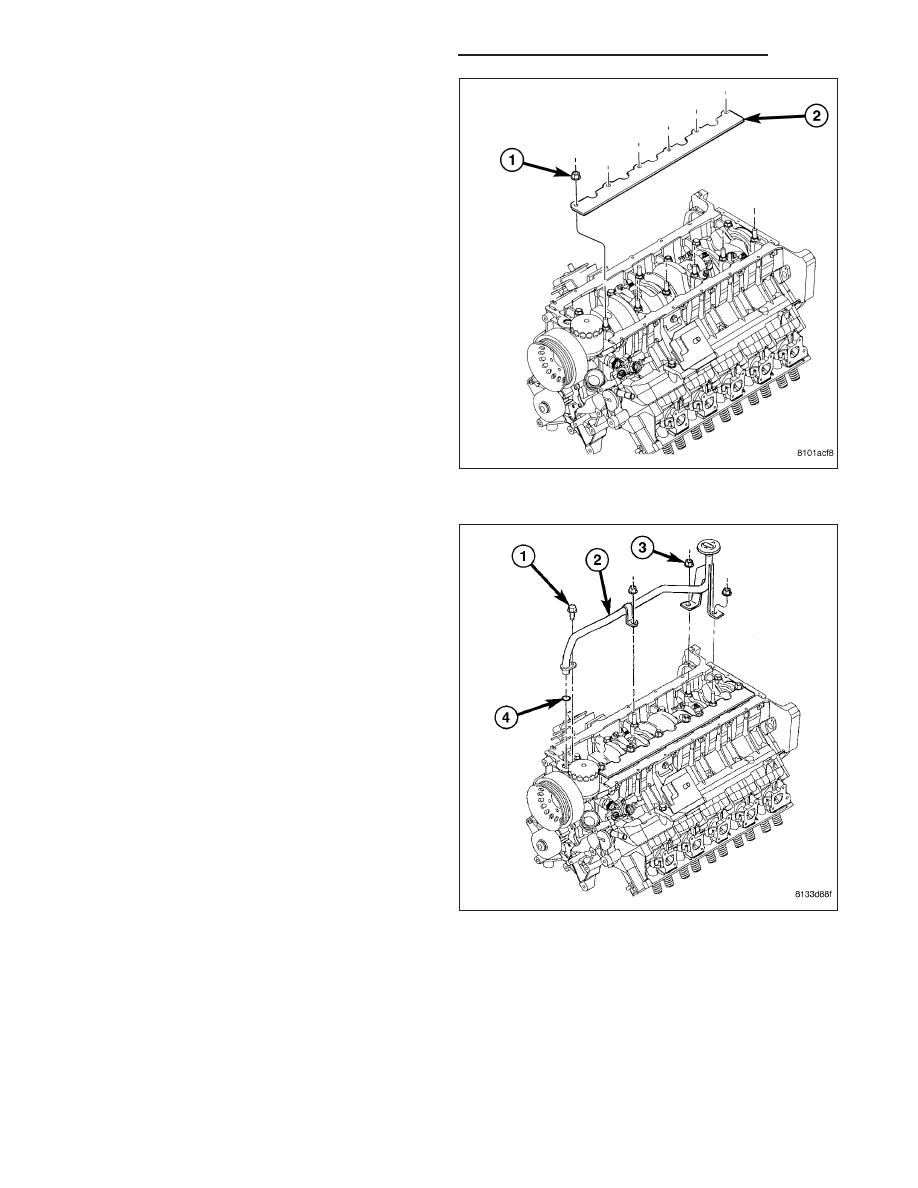

8. Install the crankshaft oil scraper (2) and nuts (1).

Torque nuts (1) to 23 N·m (200 in. lbs.).

9. Install oil pump pick up tube (2) using a new o-ring

(4). Torque 1/4-20 bolt to 11 N·m (95 in. lbs.).
Torque 5/16-18 nuts to 23 N·m (200 in. lbs.).

10. Install oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - INSTALLATION).

11. Install cylinder heads (Refer to 9 - ENGINE/CYL-

INDER HEAD - INSTALLATION).

12. Install

engine,

(Refer

to

9

-

ENGINE

-

INSTALLATION).

9 - 2508

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

RINGS-PISTON

STANDARD PROCEDURE - MEASURING PISTON RING CLEARANCES

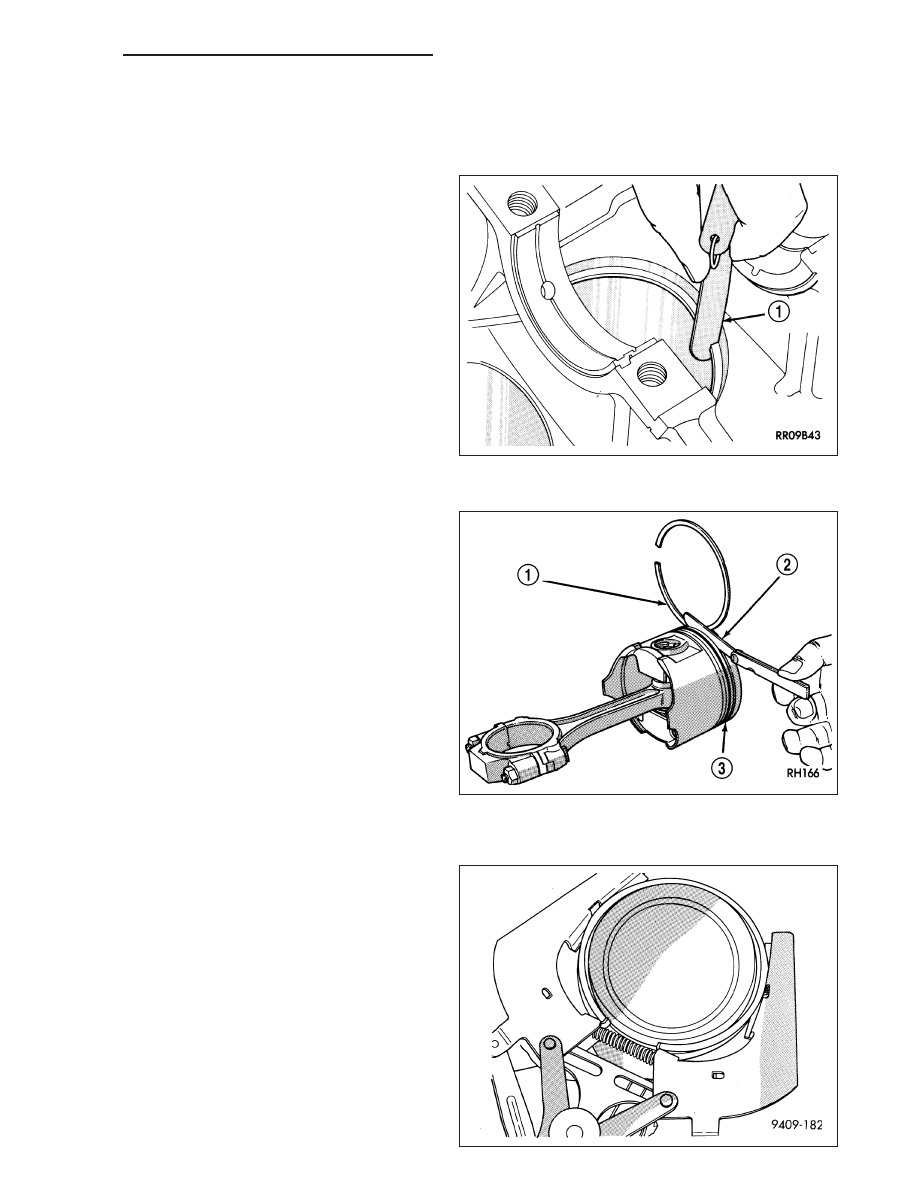

1. Wipe cylinder bore clean. Insert ring and push

down with piston to ensure it is square in bore. The
ring gap measurement must be made with the ring
positioning at least 12 mm (0.50 in.) from bottom of
cylinder bore. Check gap with feeler gauge (1).
(Refer to 9 - ENGINE - SPECIFICATIONS) for pis-
ton ring specifications.

2. Check piston ring side clearance. (Refer to 9 -

ENGINE

-

SPECIFICATIONS)

for

piston

ring

specifications.

REMOVAL

1. Using a suitable ring expander, remove upper and

intermediate piston rings.

2. Remove the upper oil ring side rail, lower oil ring

side rail and then oil ring expander from piston.

3. Clean ring grooves of any carbon deposits.
