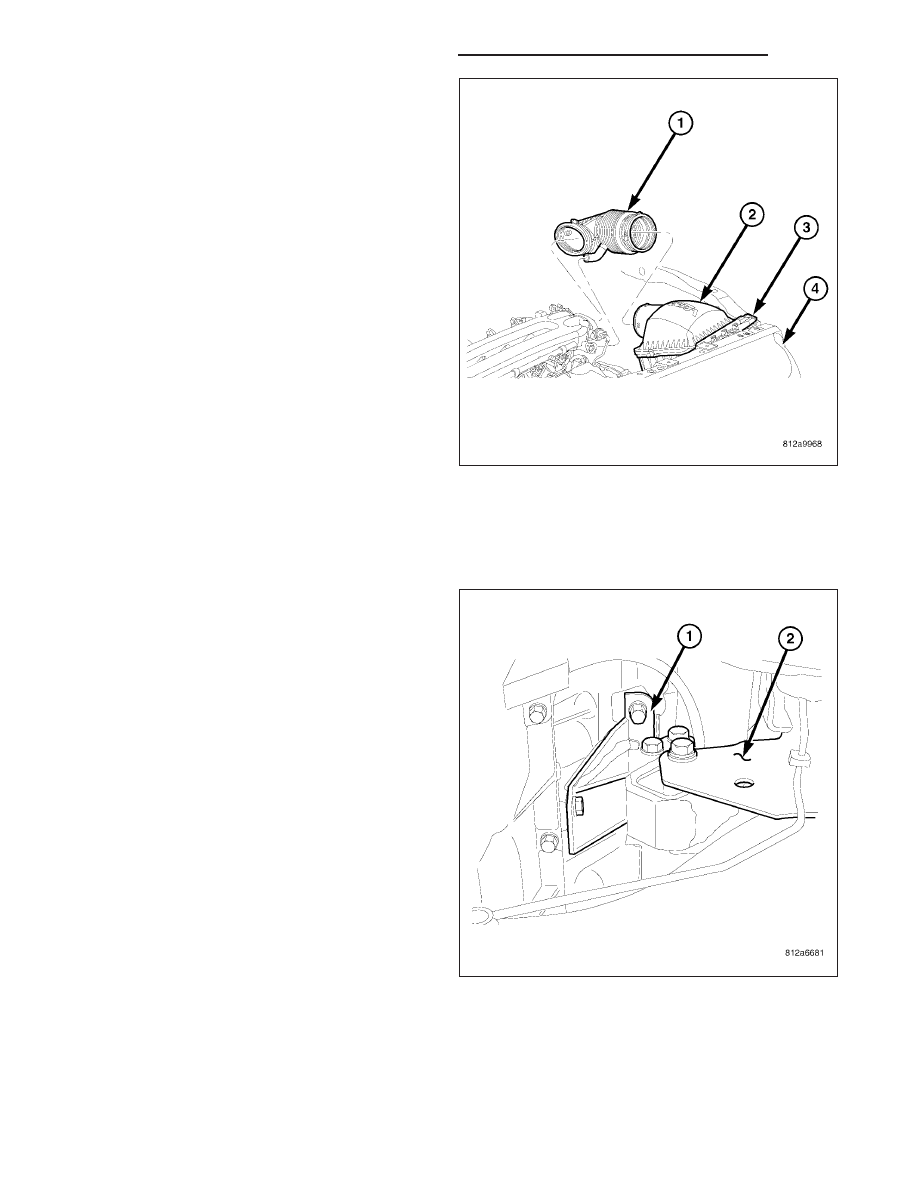

3. Connect the throttle body air inlet duct (1) and

crank case ventilation hose to the air cleaner hous-
ing cover (2).

MOUNTS-ENGINE

REMOVAL

NOTE: This procedure covers either the left or
right engine mount.

1. Raise vehicle on hoist.

2. Support oil pan with suitable jack.

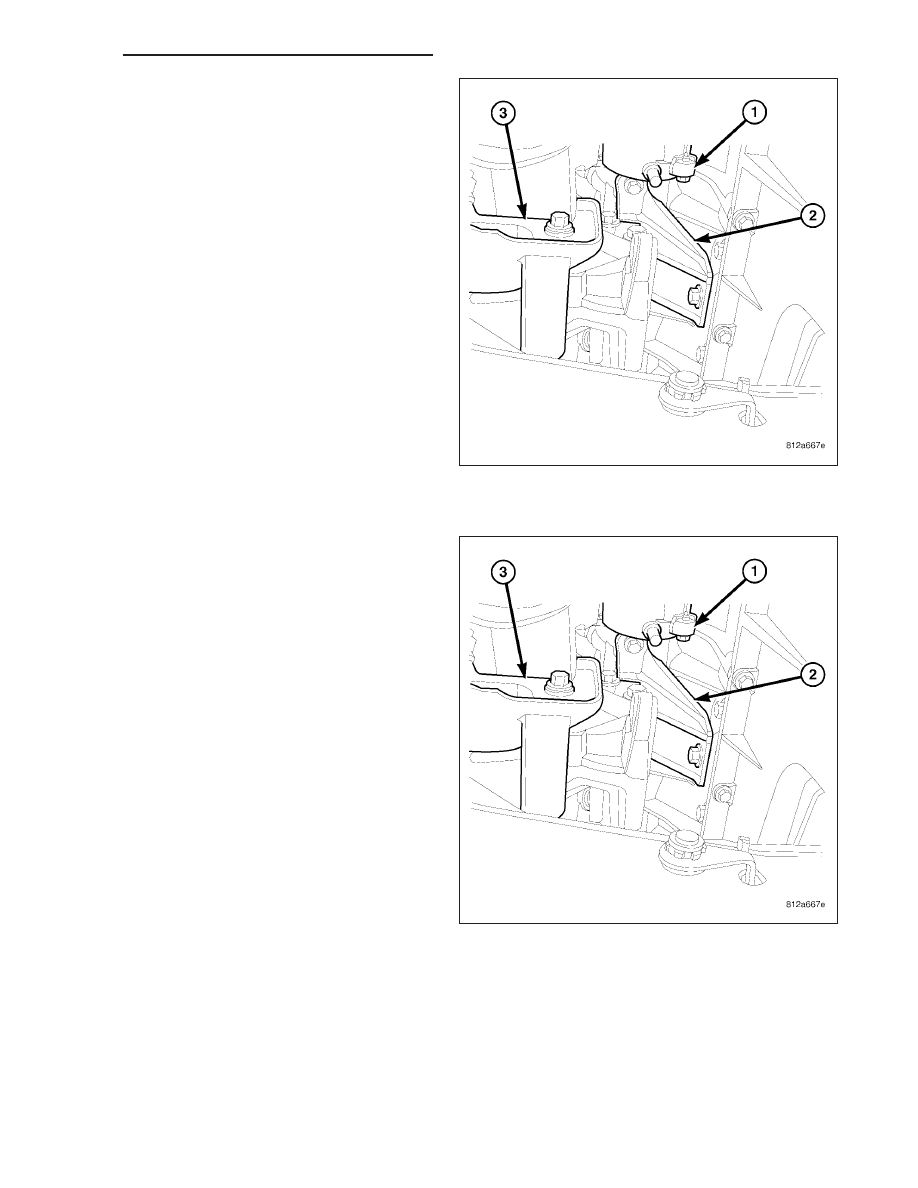

3. Loosen engine mount (1) to block bolts or.

9 - 2454

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

4. Loosen engine mount (2) to frame nut

5. Raise engine with jack. Remove engine mount to

block bolts.

6. Remove engine mount or.

INSTALLATION

NOTE: This procedure covers either the left or
right engine mount.

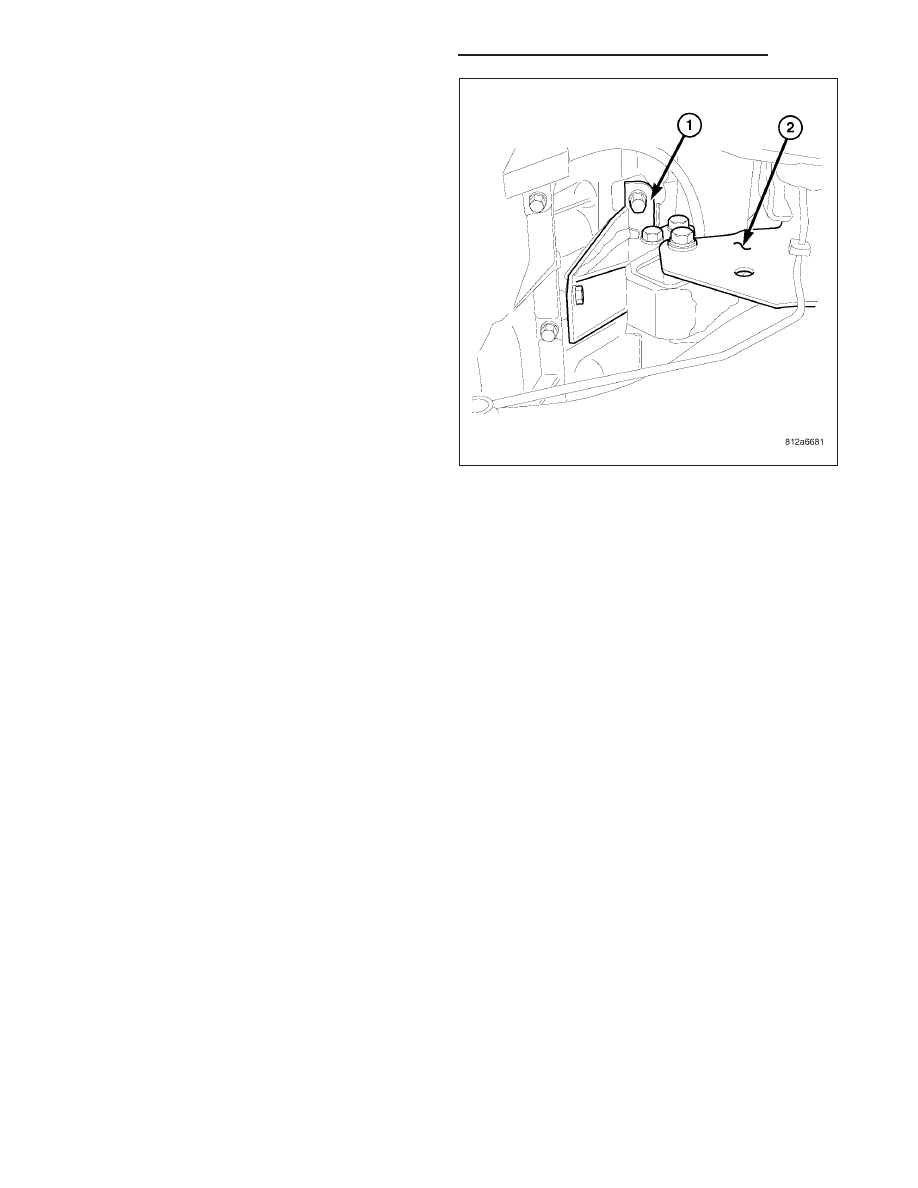

1. With engine raised, position engine mount (2) onto

engine and install bolts. Tighten bolts to 41 N·m
(30 ft. lbs.) or.

DR/DH

ENGINE - 8.3L - SERVICE INFORMATION

9 - 2455

2. Lower engine with jack while guiding engine mount

(1) studs into frame slots.

3. Install engine mount to frame nut. Tighten nut to

102 N·m (75 ft. lbs.) or.

4. Remove jack.

5. Lower vehicle.

MANIFOLD-INTAKE

DIAGNOSIS AND TESTING

INTAKE MANIFOLD LEAKS

An intake manifold air leak is characterized by lower than normal manifold vacuum, rough idle, or engine misfire.

WARNING: USE EXTREME CAUTION WHEN THE ENGINE IS OPERATING. DO NOT STAND IN A DIRECT LINE
WITH THE FAN. DO NOT PUT YOUR HANDS NEAR THE PULLEYS, BELT OR THE FAN. DO NOT WEAR
LOOSE CLOTHING.

1. Start the engine.

2. Spray a small stream of water (Spray Bottle) at the suspected leak area.

3. If engine RPM’S change, the area of the suspected leak has been found.

4. Repair as required.

9 - 2456

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

REMOVAL

NOTE: Care must be taken to protect the intake
manifold powder coating from scrapes and abra-
sions.

1. Perform the fuel system pressure release proce-

dure, before attempting any repairs. (Refer to 14
- FUEL SYSTEM/FUEL DELIVERY - STANDARD
PROCEDURE

-

FUEL

SYSTEM

PRESSURE

RELEASE PROCEDURE).

2. Disconnect negative battery cable.

3. Disconnect throttle body air inlet duct, IAT sensor,

CCV hose and remove air cleaner cover (Refer to
9 - ENGINE/AIR INTAKE SYSTEM - REMOVAL).

4. Disconnect throttle cable (2) from throttle cam.

Remove throttle cable from bracket and set aside.

5. Disconnect speed control cable from throttle cam

and set aside.

6. Disconnect brake booster vacuum hose from the

intake manifold and set aside.

WARNING: WRAP A SHOP TOWEL AROUND FUEL
LINE TO CATCH ANY GASOLINE SPILLAGE.

7. Disconnect fuel line quick connect fitting from fuel

rail (Refer to 14 - FUEL SYSTEM/FUEL DELIV-
ERY/QUICK CONNECT FITTING - STANDARD
PROCEDURE).

DR/DH

ENGINE - 8.3L - SERVICE INFORMATION
