Dodge Ram Truck 1500-2500-3500. Manual - part 1382

SYSTEM-AIR INTAKE

DESCRIPTION

Air deflectors mounted to the hood and front grill route
the cool incoming air into the right inner fender (3)
where the inlet for the air cleaner housing (4) resides.
Air passes through a filter element inside the housing,
through a air inlet duct (1), and into the throttle body.

ELEMENT-AIR CLEANER

REMOVAL

1. Unclip the air cleaner cove (1) and release the top

of the air cleaner housing assembly.

9 - 2450

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

2. Pull the air filter element up and out of the air

cleaner housing assembly.

INSTALLATION

1. Install the air filter element (2) into the housing

assembly (3).

DR/DH

ENGINE - 8.3L - SERVICE INFORMATION

9 - 2451

2. Position the alignment tabs (3) of the housing

cover (1) into the lower housing assuring the posi-
tion of the interlocking tabs.

3. Clip and snap the air cleaner housing cover retain-

ers (2).

HOUSING-AIR CLEANER

REMOVAL

1. Disconnect the air inlet duct (1) and crankcase

ventilation hose from the air cleaner housing (2).

9 - 2452

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

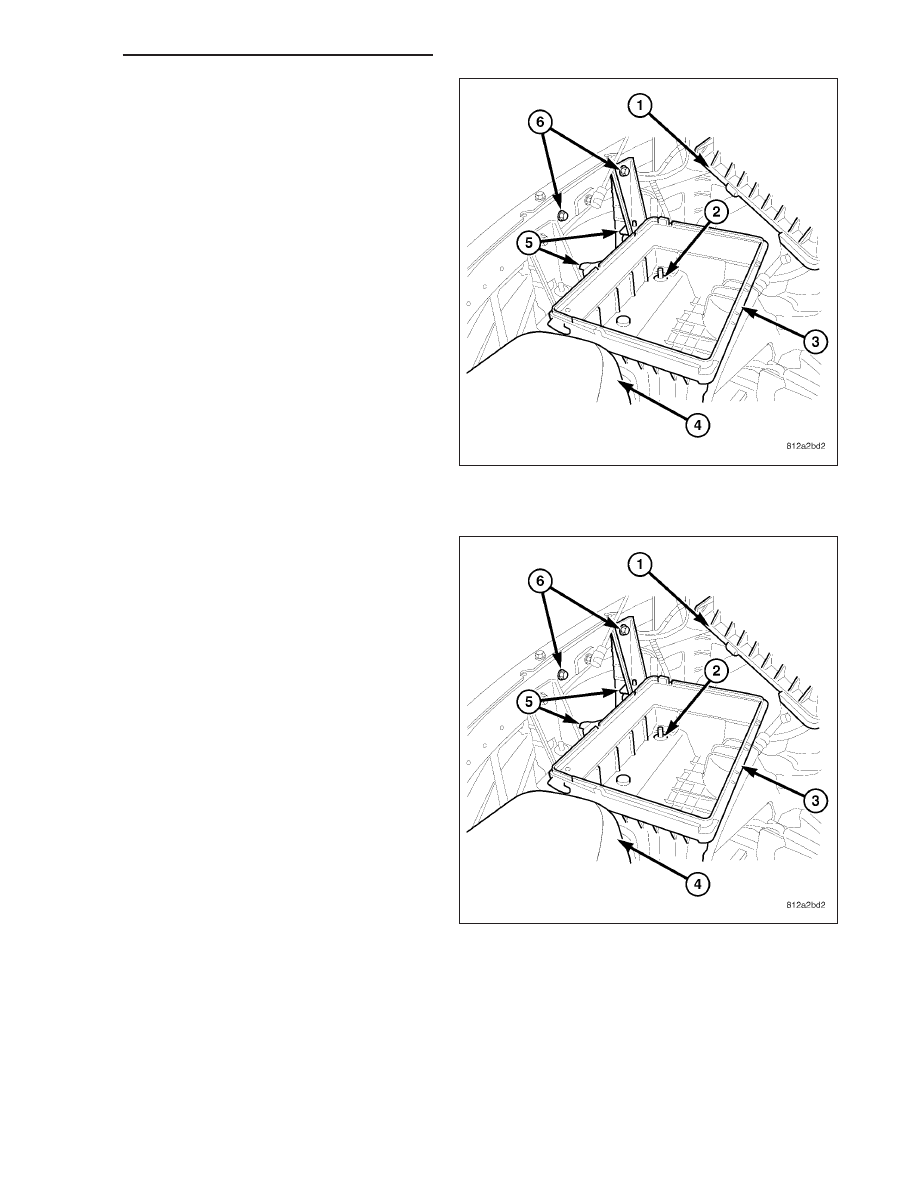

2. Remove the air cleaner housing fastener (6) on the

front core support.

3. Lift up and remove the housing off of the guide

pins (2) and grommets.

INSTALLATION

1. Position the housing (3) over the guide pins (2) and

push down to seat.

2. Install and tighten the housing fasteners (6).

DR/DH

ENGINE - 8.3L - SERVICE INFORMATION

9 - 2453
