11. Remove generator assembly (2) (Refer to 8 -

ELECTRICAL/CHARGING/GENERATOR

-

REMOVAL).

12. Remove the intake manifold and IAFM as an

assembly (Refer to 9 - ENGINE/MANIFOLDS/IN-
TAKE MANIFOLD - REMOVAL).

13. Disconnect the heater hoses.

NOTE: It is not necessary to disconnect P/S hoses
from pump, for P/S pump removal.

14. Remove the power steering pump and set aside.

15. Disconnect the fuel supply line (Refer to 14 -

FUEL SYSTEM/FUEL DELIVERY/QUICK CON-
NECT FITTING - STANDARD PROCEDURE).

16. Raise and support the vehicle on a hoist and

drain the engine oil.

17. Remove engine front mount thru-bolt nuts.

18. Remove right side axle retaining bolts.

19. Disconnect the transmission oil cooler lines from

their retainers at the oil pan bolts.

20. Disconnect exhaust pipe at manifolds (2).

9 - 2298

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

21. Disconnect the starter wires. Remove starter

motor (1) (Refer to 8 - ELECTRICAL/STARTING/
STARTER MOTOR - REMOVAL).

22. Remove the structural dust cover (1) and trans-

mission inspection cover, (Refer to 9 - ENGINE/
ENGINE

BLOCK/STRUCTURAL

COVER

-

REMOVAL) .

23. Remove drive plate to converter bolts (Automatic

transmission equipped vehicles).

DR/DH

ENGINE - 5.7L - SERVICE INFORMATION

9 - 2299

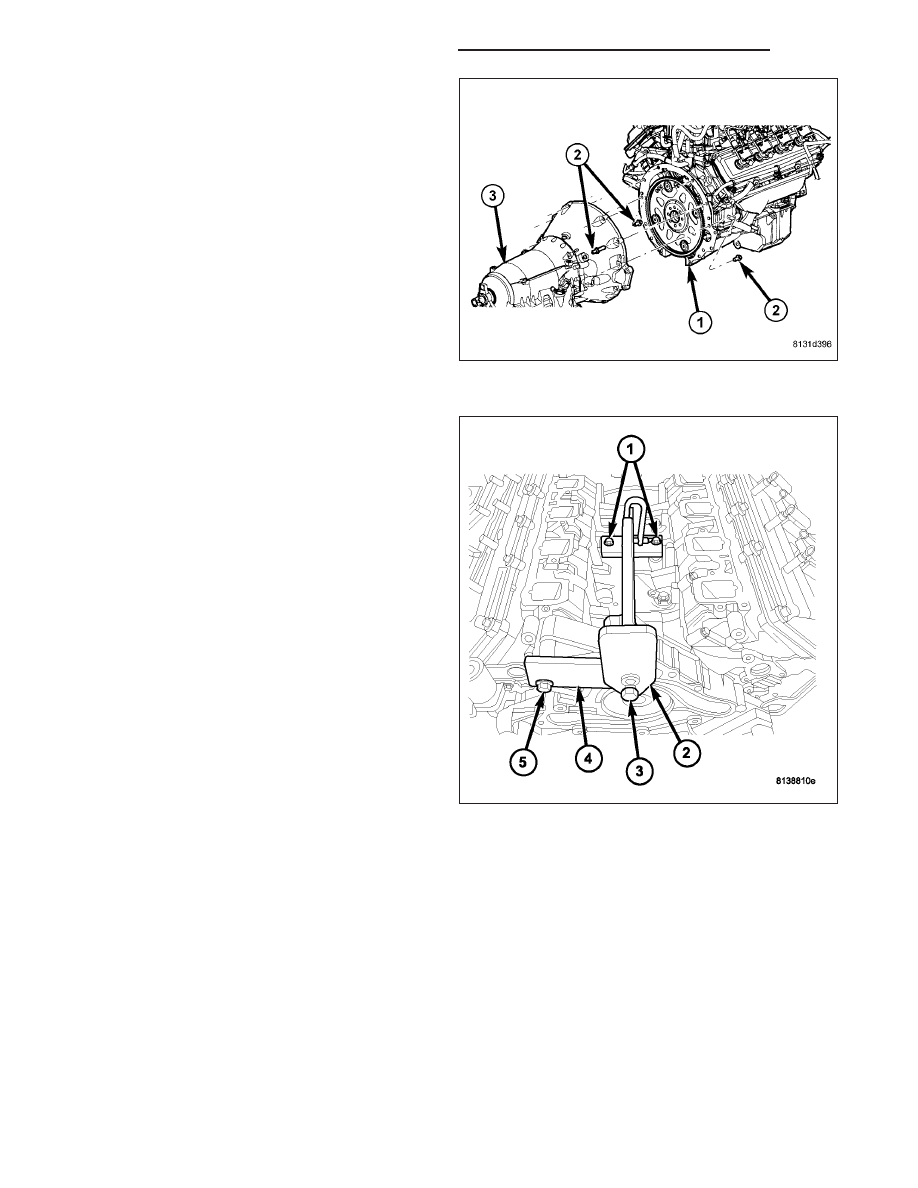

24. Remove transmission bell housing to engine block

bolts (2).

25. Lower the vehicle.

NOTE: Do not use air tools to install engine lift fix-
ture (2) special tool # 8984.

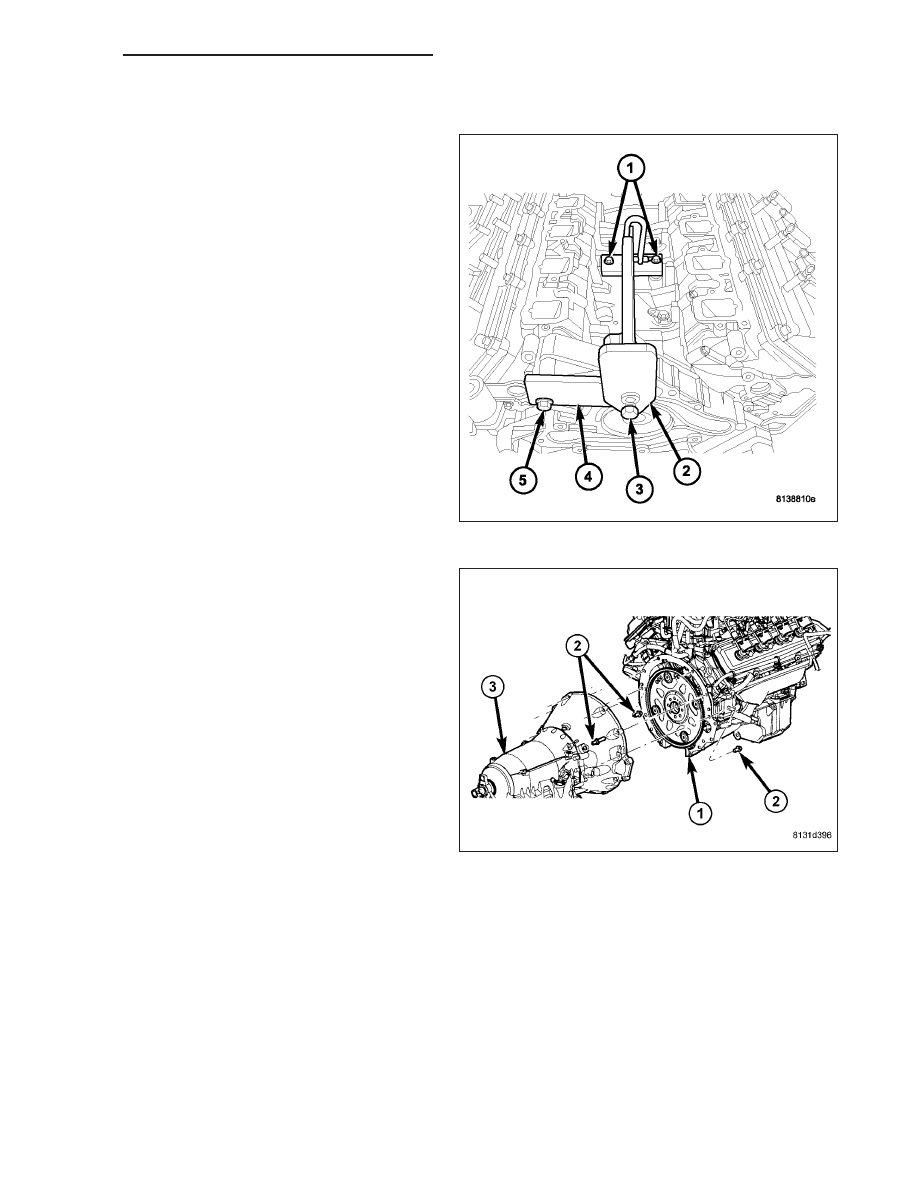

26. Install engine lift fixture (2), special tool # 8984.

Do not use adapter (4)

27. Separate

engine

from

transmission,

remove

engine from vehicle, and install engine assembly
on a repair stand.

9 - 2300

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

INSTALLATION

NOTE: Do not use air tools to install engine lift fix-
ture (2) special tool # 8984.

1. Install engine lift fixture (2), special tool # 8984. Do

not use adapter (4).

2. Position the engine in the engine compartment.

3. Lower engine into compartment and align engine

with transmission:

•

Manual Transmission: Align clutch disc assembly
(if disturbed). Install transmission input shaft into
clutch disc while mating engine and transmission
surfaces. Install two transmission to engine block
mounting bolts finger tight.

•

Automatic Transmission: Mate engine and trans-
mission and install two transmission to engine
block mounting bolts finger tight.

4. Position the thru-bolt into the support cushion

brackets.

5. Lower engine assembly until engine mount through

bolts rest in mount perches.

6. Install remaining transmission to engine block

mounting bolts (2) and tighten.

DR/DH

ENGINE - 5.7L - SERVICE INFORMATION

9 - 2301
