BEARING-DIFFERENTIAL CASE

REMOVAL

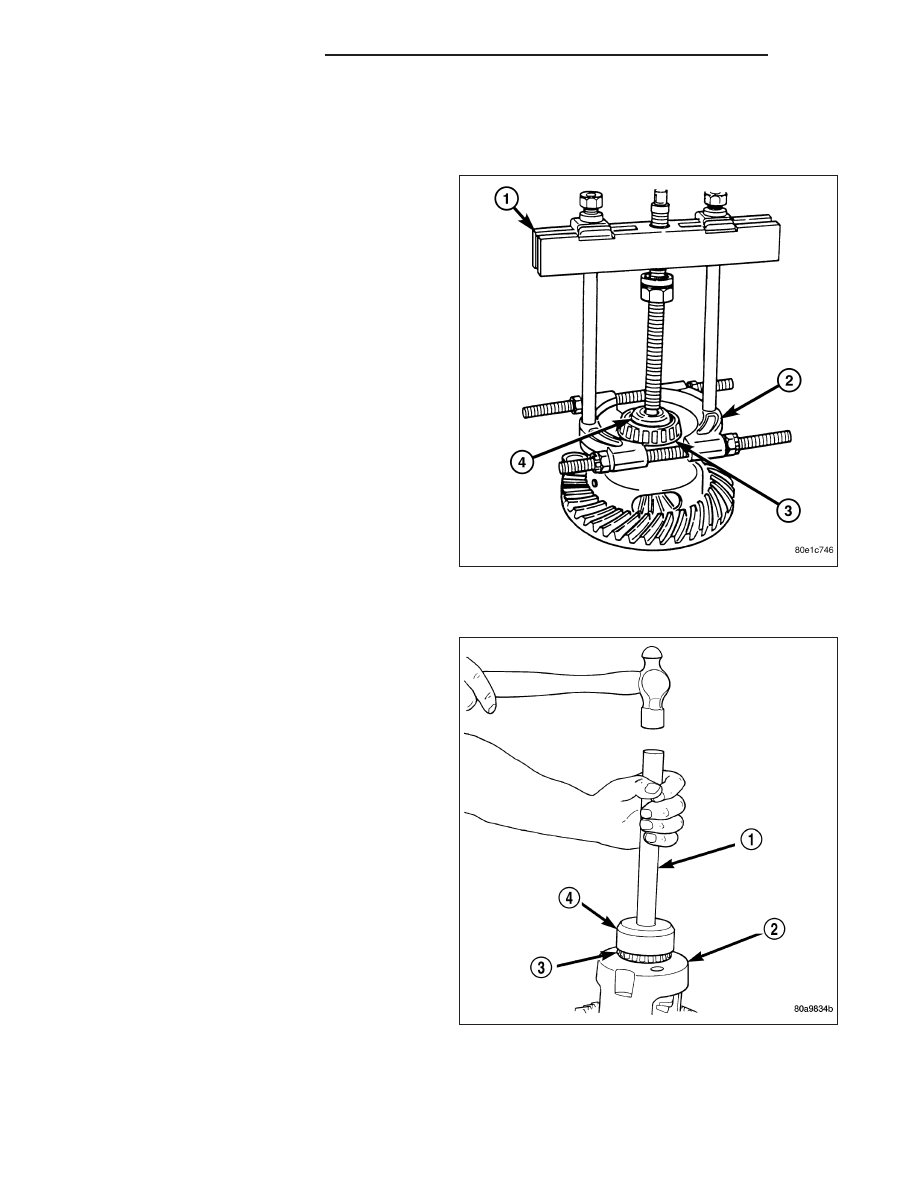

1. Remove differential case from the housing.

2. Install Plug 8888 (4) into the end of the case.

3. Remove differental case bearings with Bearing

Splitter 1130 (2) and Bridge 938 (1).

INSTALLATION

1. Install differenial case (2) bearings (3) with Installer

8956 (4) and Handle C-4171 (1).

2. Install differentail case into housing.

3 - 292

REAR AXLE - 10 1/2 AA

DR/DH

DIFFERENTIAL-TRAC-RITE

DESCRIPTION

CAUTION:

The

differential

is

serviced

as

an

assembly only do not attempt to disassemble.
Failure to follow these instruction will result in
damage to the differential.

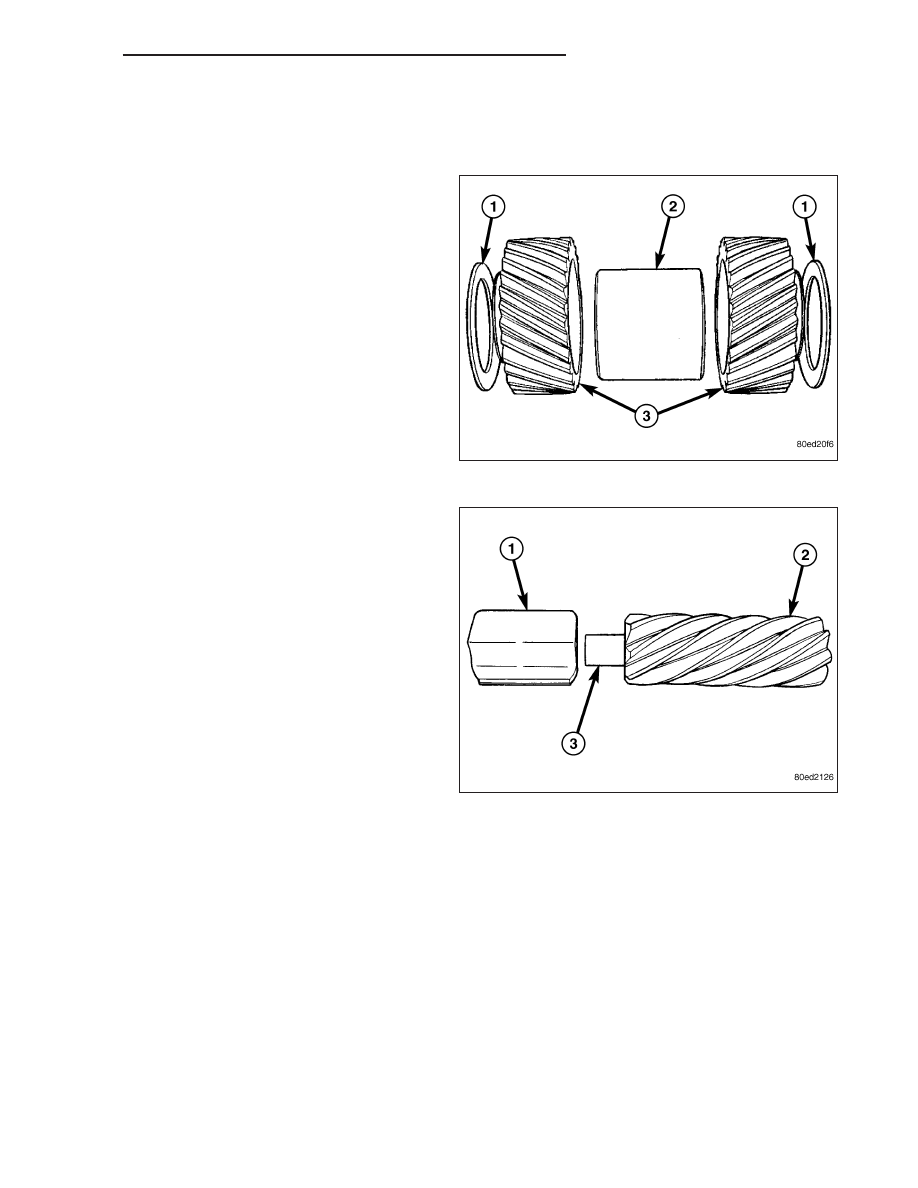

The Trac-Rite™ differential is a helical gear differen-
tial. The differential has two side gears (3), two thrust
washers (1) and one spacer (2).

It also has six pinion brake shoes (1) which pivot on
the six pinion gear (2) shafts (3).

DR/DH

REAR AXLE - 10 1/2 AA

3 - 293

OPERATION

CAUTION:

The

differential

is

serviced

as

an

assembly only do not attempt to disassemble.
Failure to follow these instruction will result in
damage to the differential.

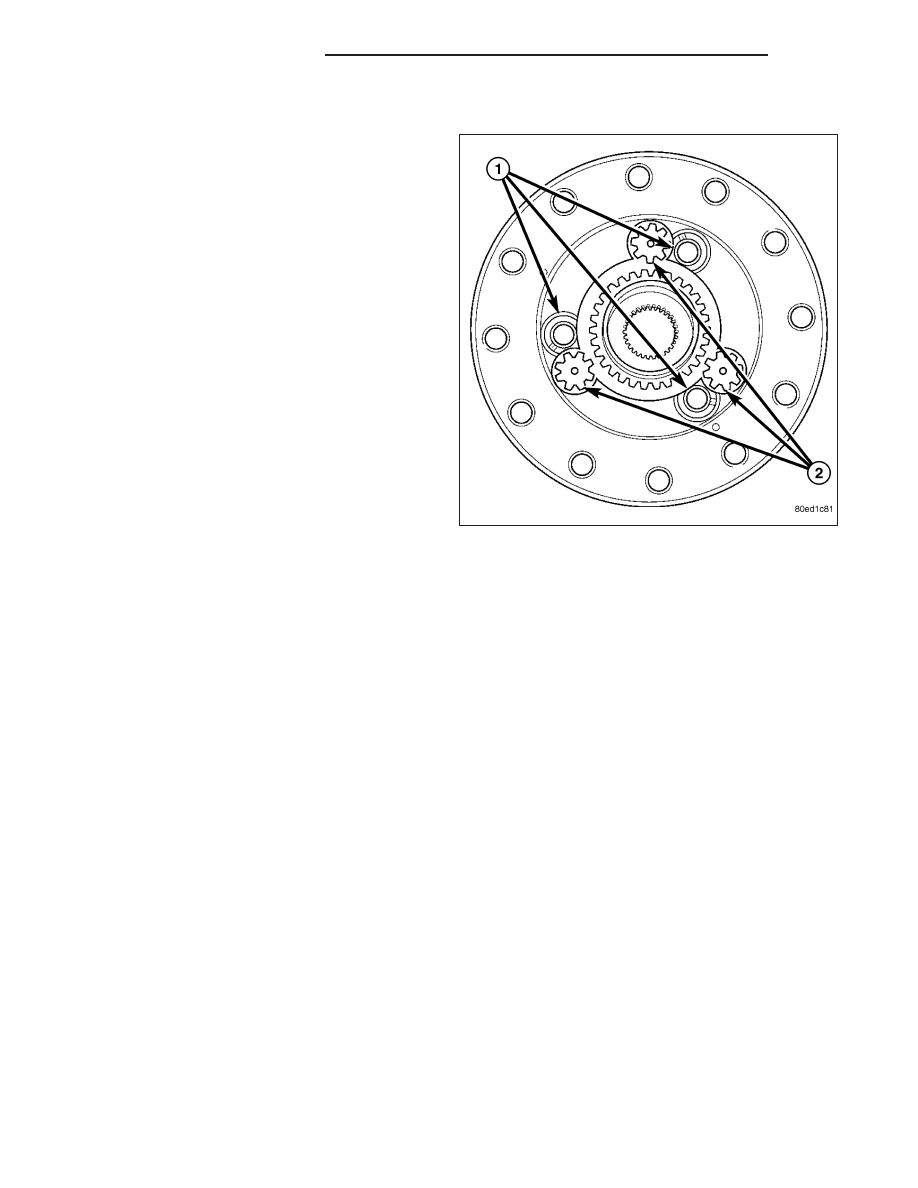

When one wheel begins to spin the pinion gears (2)
on that side, are forced toward the pinion brake shoes
(1). The pinion brake shoes then cause frictional drag
on the opposite pinion gears and the side gear. These
friction forces transfer the power to the opposite
wheel. Once the frictional forces are overcome, differ-
entiation will occur. The torque will be continually
biased by the frictional forces to the high traction
wheel.

CLEANING

CAUTION: The differential is serviced as an assembly only do not attempt to disassemble. Failure to follow
these instruction will result in damage to the differential.

Flush the differential case and gears through openings in the case with light oil.

DIFFERENTIAL-ELECTRIC LOCKER

DIAGNOSIS AND TESTING

1. Lift one rear wheel of the ground.

2. Turn key to the on position.

3. Place vehicle in drive/first gear and transfer case in LOW LOCK.

4. Activate locker switch.

5. Manually rotate the wheel that is off the ground. The wheel should lock once the dog clutch is aligned.

6. Turn off locker switch.

7. Manually rotate the wheel that is off the ground. The wheel should turn.

3 - 294

REAR AXLE - 10 1/2 AA

DR/DH

NOTE: Only the locker actuator with sensor are serviced. Internal differential components are serviced as a
differential case assembly.

REMOVAL

1. Remove lubricant fill hole plug from the differential

housing cover.

2. Remove differential housing cover and drain the

lubricant from housing.

3. Remove axle shafts.

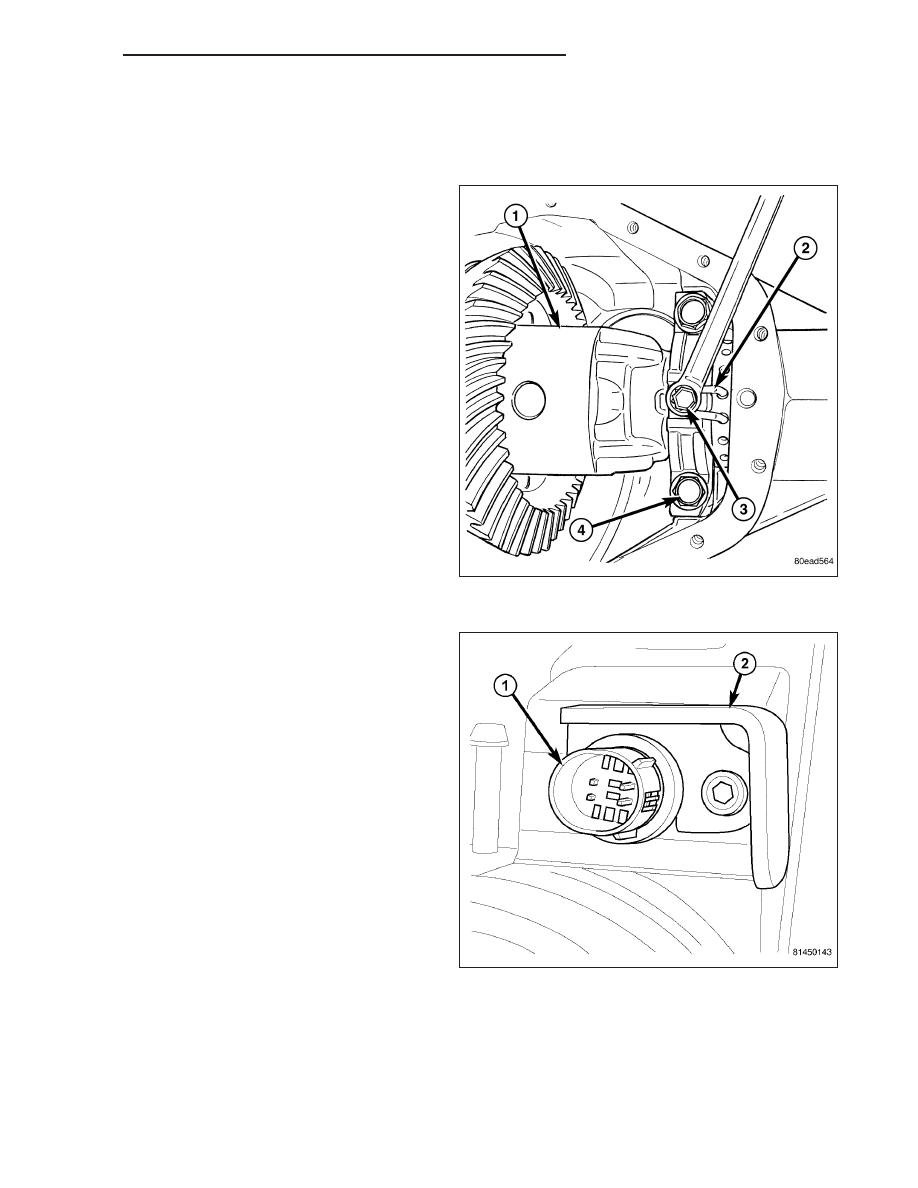

4. Remove adjuster lock bolts (3) and adjuster locks

(2).

5. Remove electric locker connector (1) retainer (2)

bolt from differential housing.

6. Remove connector (1) and retainer (2) from differ-

ential housing.
