SEAL-PINION

REMOVAL

1. Remove axle shafts.

2. Mark propeller shaft and pinion flange for installa-

tion reference and remove shaft.

3. Rotate pinion gear three or four times.

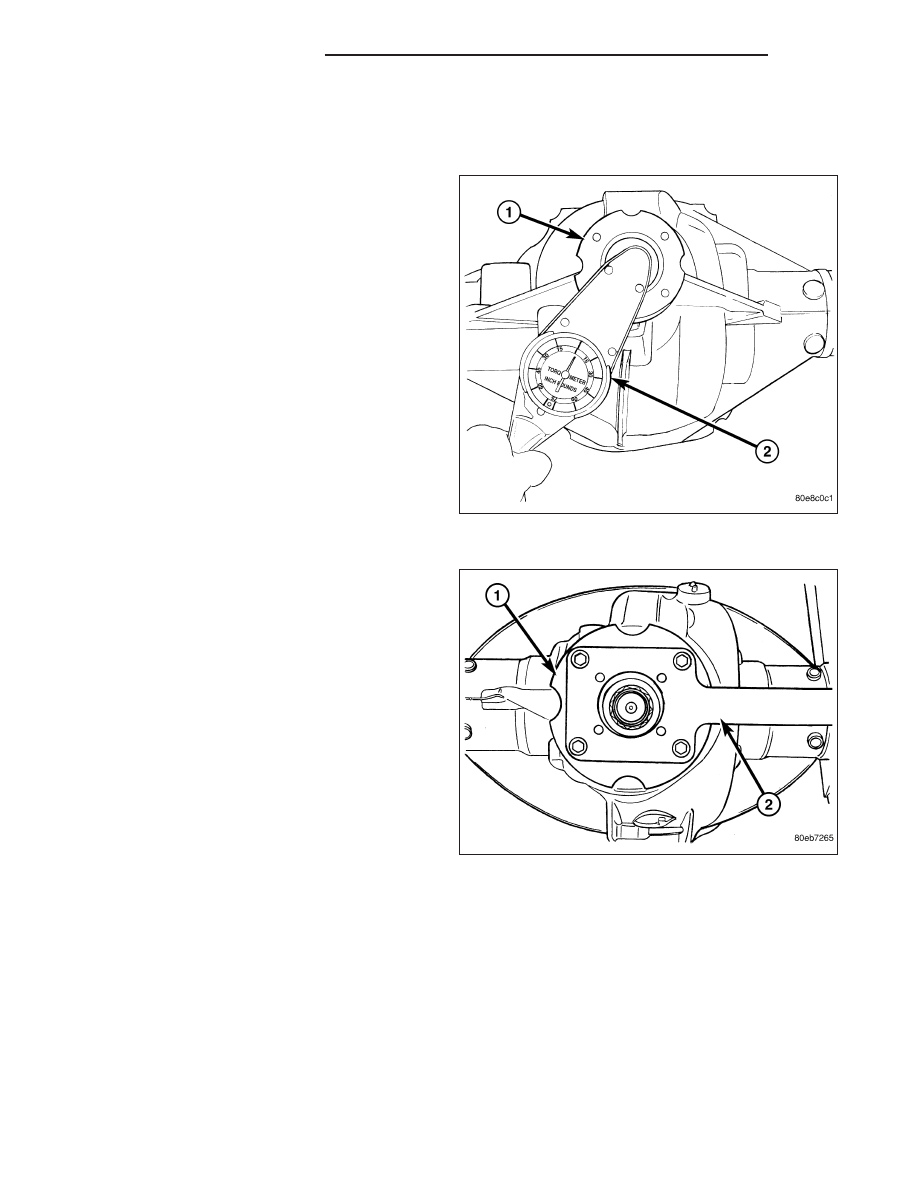

4. Measure and record the amount of torque neces-

sary to rotate the pinion gear (1) with an inch
pound torque wrench (2).

5. Hold pinion flange (1) with Flange Wrench 8979 (2)

and remove pinion flange nut and washer.

3 - 284

REAR AXLE - 10 1/2 AA

DR/DH

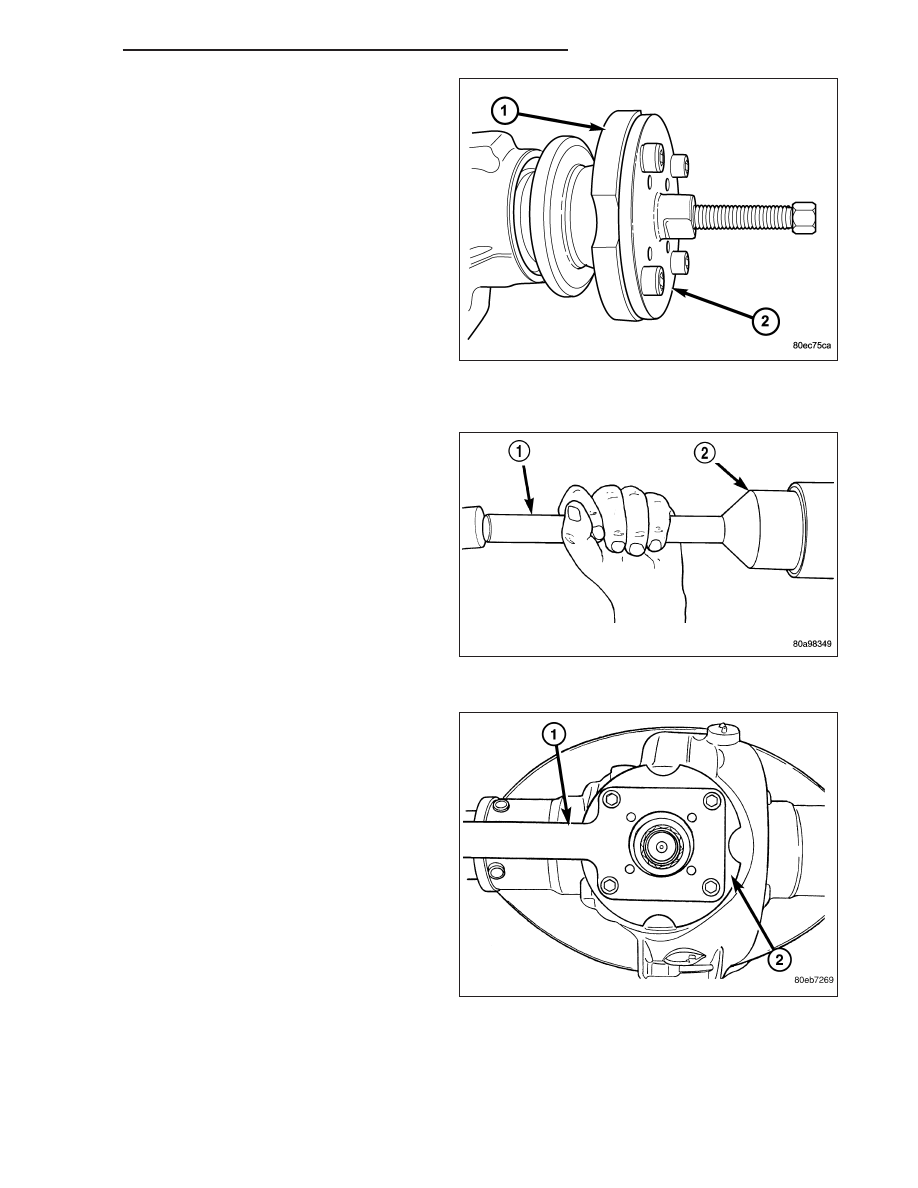

6. Remove pinion flange (1) with Flange Puller 8992

(2).

7. Remove pinion shaft seal with a pry tool or slide

hammer mounted screw.

INSTALLATION

1. Install new pinion seal with Installer 8896 (2) and

Handle C-4171 (1)

.

2. Apply a light coat of teflon sealant to the pinion

flange splines.

3. Lightly tap the pinion flange onto the pinion until a

few threads are showing.

4. Install flange washer and new pinion nut.

5. Hold flange (2) with Flange Wrench 8979 (1) and

tighten pinion nut until pinion end play is taken up.

DR/DH

REAR AXLE - 10 1/2 AA

3 - 285

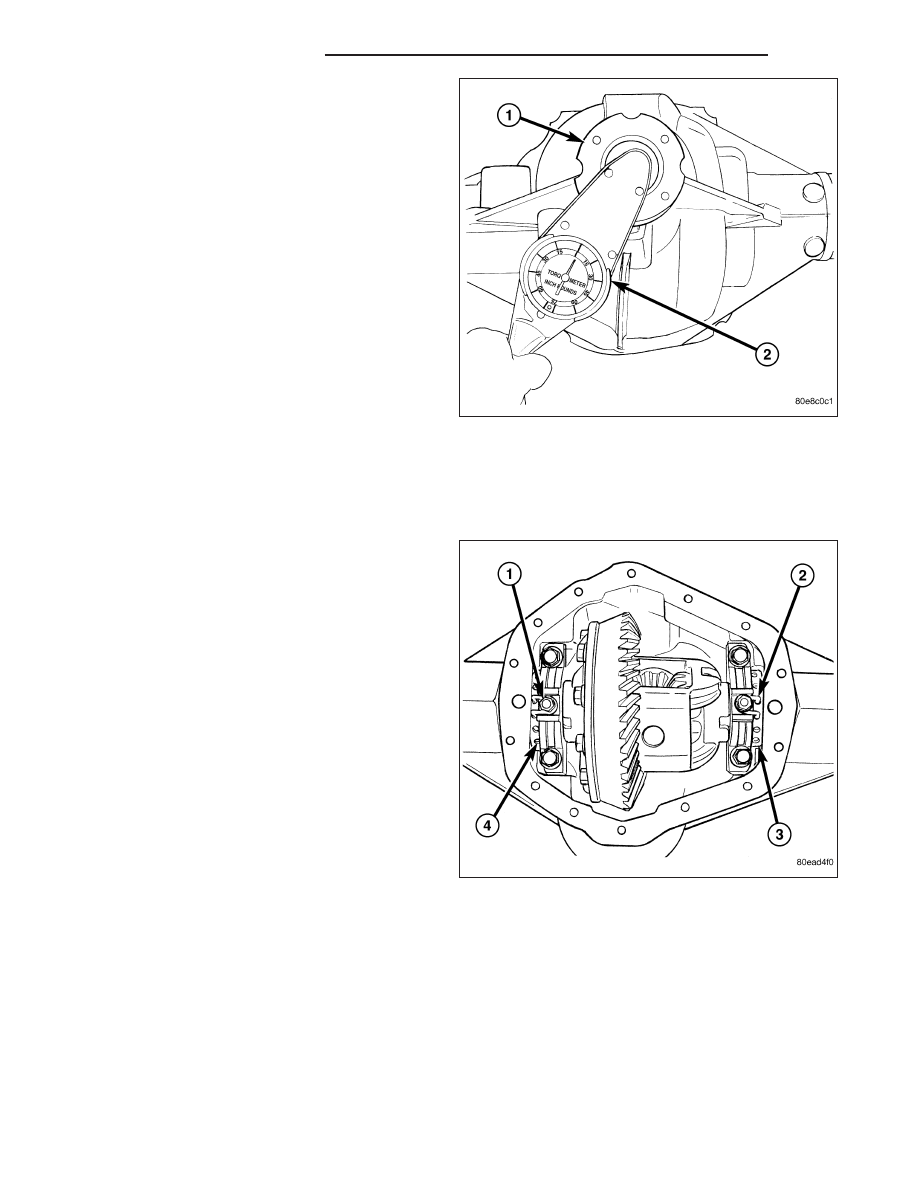

6. Rotate pinion several times to seat bearings.

7. Measure pinion (1) rotating torque with an inch

pound torque wrench (2) and compare it to
recorded measurement.

8. Tighten pinion nut in small increments, until pinion

rotating torque is 0.40-0.57 N·m (3-5 in. lbs.)
greater than recorded measurement.

9. Rotate pinion several times then verify pinion rotat-

ing torque again.

10. Install axle shafts.

11. Install

propeller

shaft

with

reference

marks

aligned.

12. Check and fill differential if necessary.

DIFFERENTIAL

REMOVAL

1. Remove lubricant fill hole plug from the differential

housing cover.

2. Remove differential housing cover and drain the

lubricant from housing.

3. Remove axle shafts.

4. Remove adjuster lock bolts (1) and adjuster locks

(2).

5. Mark bearing caps (4) left and right for installation

reference.

6. Remove bearing cap bolts and remove bearing

caps.

3 - 286

REAR AXLE - 10 1/2 AA

DR/DH

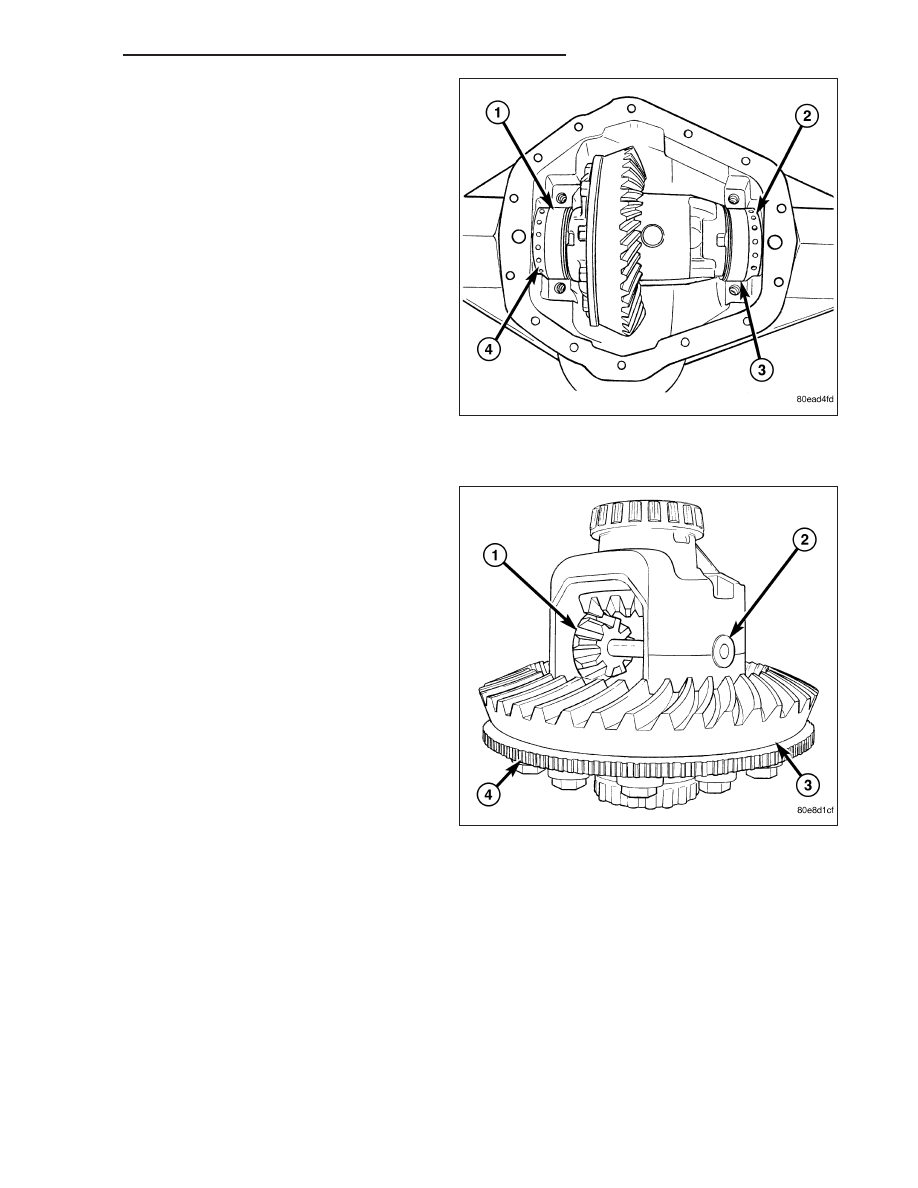

7. Loosen differential bearing adjusters (2) (4) with

Spanner Wrench 8883.

8. Remove differential case from the housing.

9. Remove bearing cups and tag them left and right

for installation reference.

DISASSEMBLY

1. Remove pinion shaft (2) with a hammer and punch

from the side with the hole in the pinion shaft.

DR/DH

REAR AXLE - 10 1/2 AA

3 - 287
