7. Remove retainer (1) from connector and remove

o-ring (2) from connector.

8. Mark bearing caps (2) left and right for installation

reference.

9. Remove bearing cap bolts, anti rotation bracket

and remove bearing caps (2).

10. Loosen differential bearing adjusters (3) with

Spanner Wrench 8883.

11. Slid electric locker connector through differential

housing.

12. Remove differential case with bearing cups from

the housing.

13. Tag bearing cups left and right for installation

reference.

3 - 296

REAR AXLE - 10 1/2 AA

DR/DH

DISASSEMBLY

NOTE: Internal differential components are ser-
viced with the case.

1. Install Plug 8888 (1) into coil side of the case.

2. Remove differential case bearing (2) with Puller

C-293-PA (3) and Adapters 9614 (4 ).

3. Remove coil (1) mounting bolts (2).

DR/DH

REAR AXLE - 10 1/2 AA

3 - 297

4. Remove coil (1) with sensor (2) and harness.

ASSEMBLY

NOTE: Internal differential components are ser-
viced with the case.

1. Position coil on differential case (1) mounting loca-

tion (2).

3 - 298

REAR AXLE - 10 1/2 AA

DR/DH

2. Clean coil bolts then apply Mopar

T

Lock & Seal

adhesive to the threads

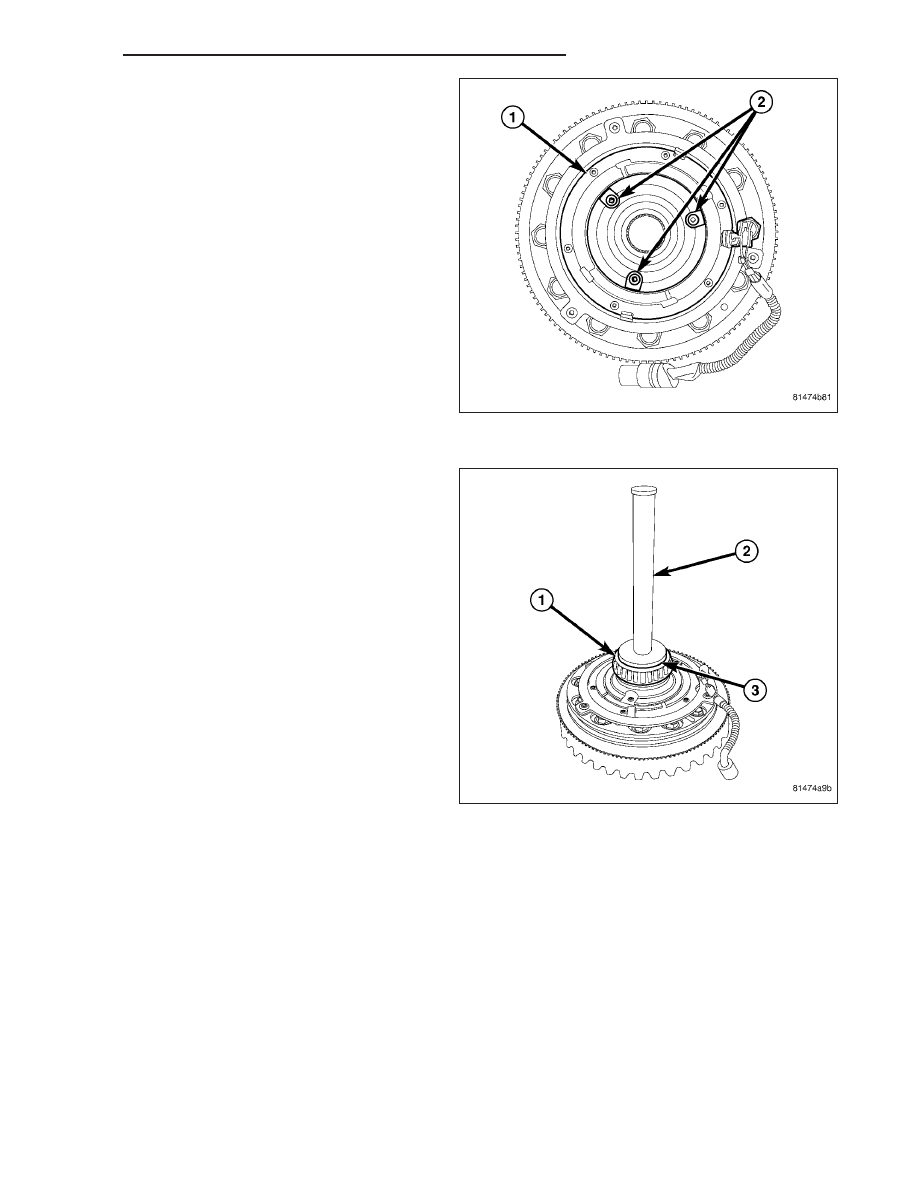

3. Install coil (1) and bolts (2).

4. Install differential bearing (1) with Handle C-4171

(2) and Installer 8956 (3).

DR/DH

REAR AXLE - 10 1/2 AA

3 - 299
