P2266-WATER IN FUEL (WIF) SENSOR VOLTAGE TOO LOW

9 - 1442

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P2266-WATER IN FUEL (WIF) SENSOR VOLTAGE TOO LOW (CONTINUED)

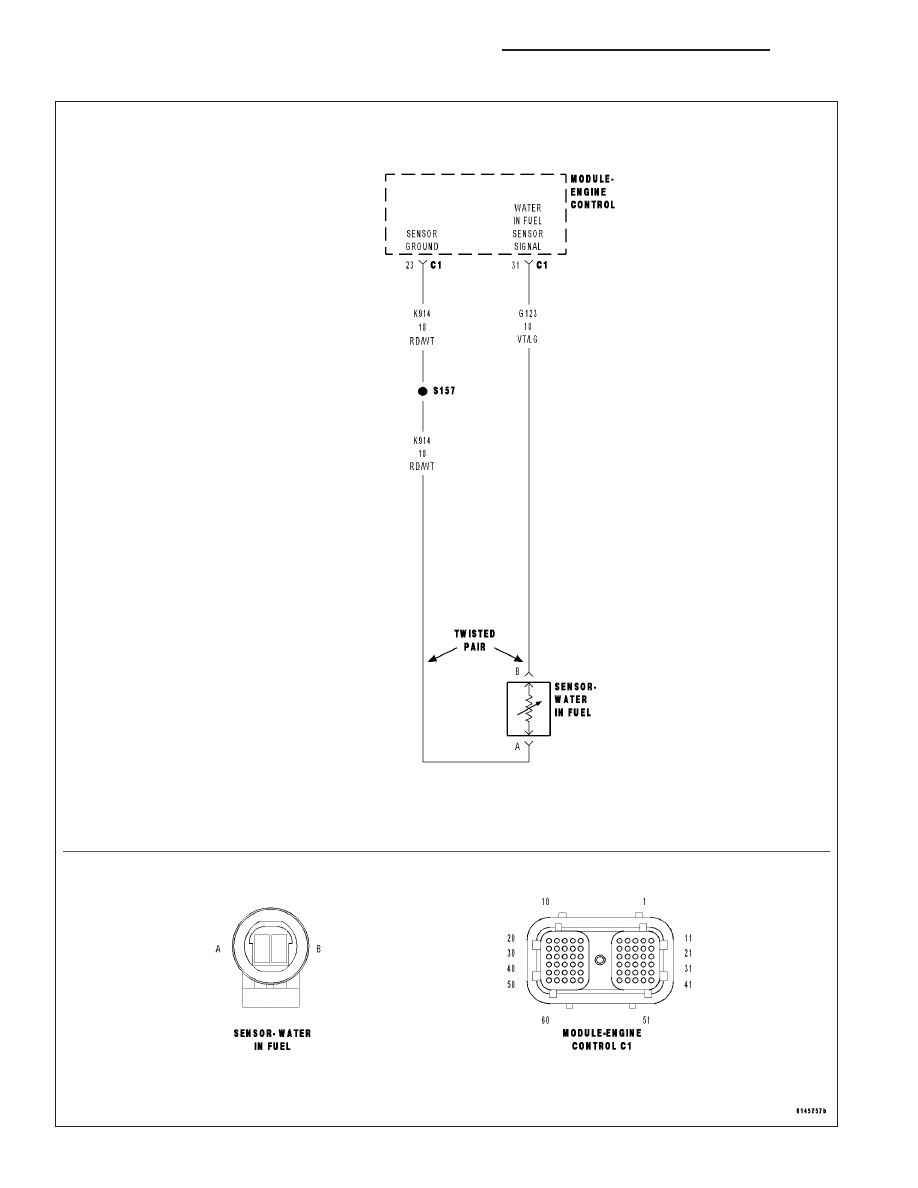

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on.

•

Set Condition:
Low voltage detected at the WIF signal circuit at the ECM.

Possible Causes

WATER IN FUEL SENSOR

ECM

(G123) WATER IN FUEL SENSOR SIGNAL CIRCUIT SHORTED TO (K914) RETURN CIRCUIT

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

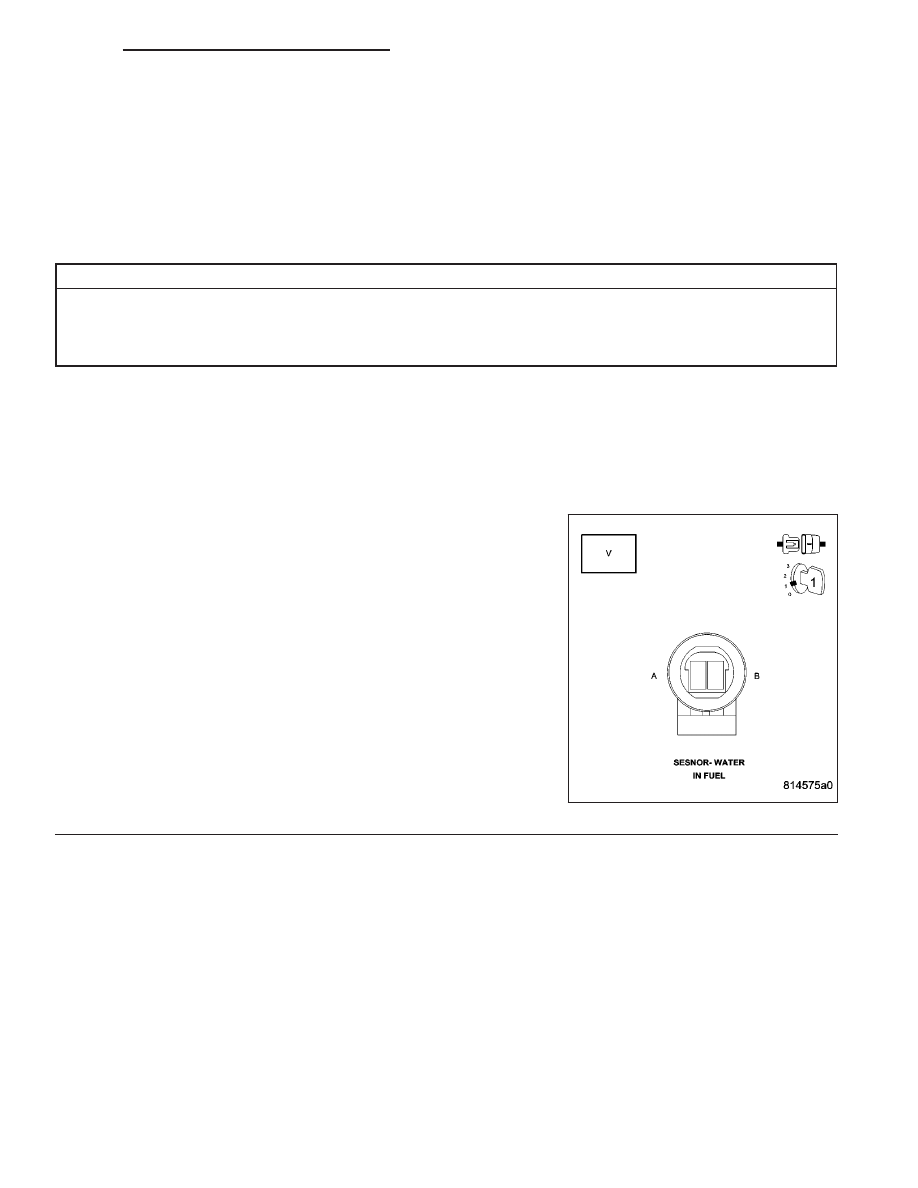

Diagnostic Test

1.

WATER IN FUEL SENSOR

Turn the ignition off.

Disconnect the Water in fuel sensor harness connector.

Ignition on, engine not running.

NOTE: Check connectors - Clean/repair as necessary.
Measure the voltage between the signal circuit and return circuit of the
WIF sensor harness connector.

Is the voltage between 4.5 and 5.5 volts?

Yes

>> Replace the Water in fuel sensor.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Go To 2

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1443

P2266-WATER IN FUEL (WIF) SENSOR VOLTAGE TOO LOW (CONTINUED)

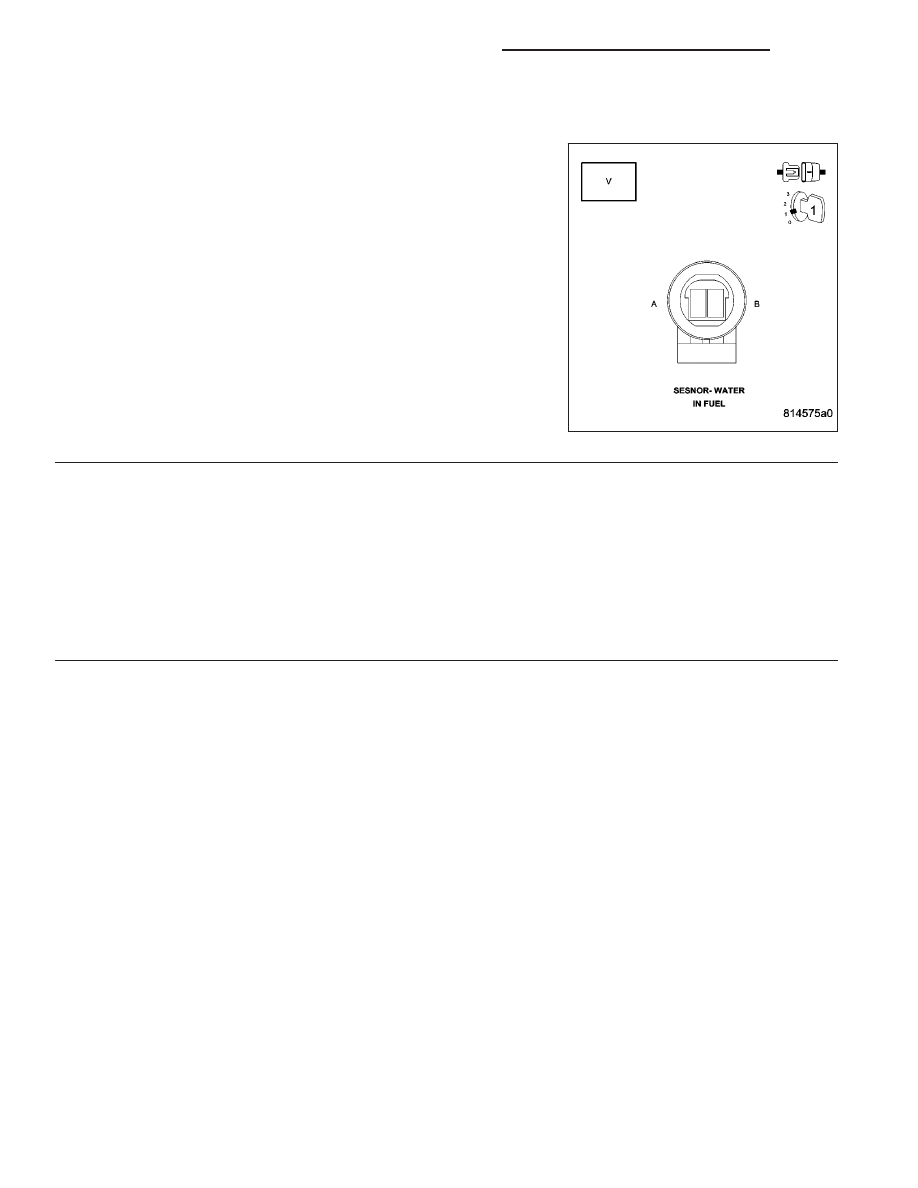

2.

SIGNAL CIRCUIT SHORTED TO RETURN CIRCUIT

Disconnect the ECM connector.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance between the signal circuit of the sensor con-
nector and the return circuit of the sensor connector.

Is the resistance less than 10 ohms?

Yes

>> Repair or replace the harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Go To 3

3.

ECM

Reconnect the ECM connector.

Measure the resistance between the signal circuit of the sensor connector and the return circuit of the sensor con-
nector.

Is the resistance less than 10 ohms?

Yes

>> Replace the ECM.

No

>> Test Complete.

9 - 1444

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

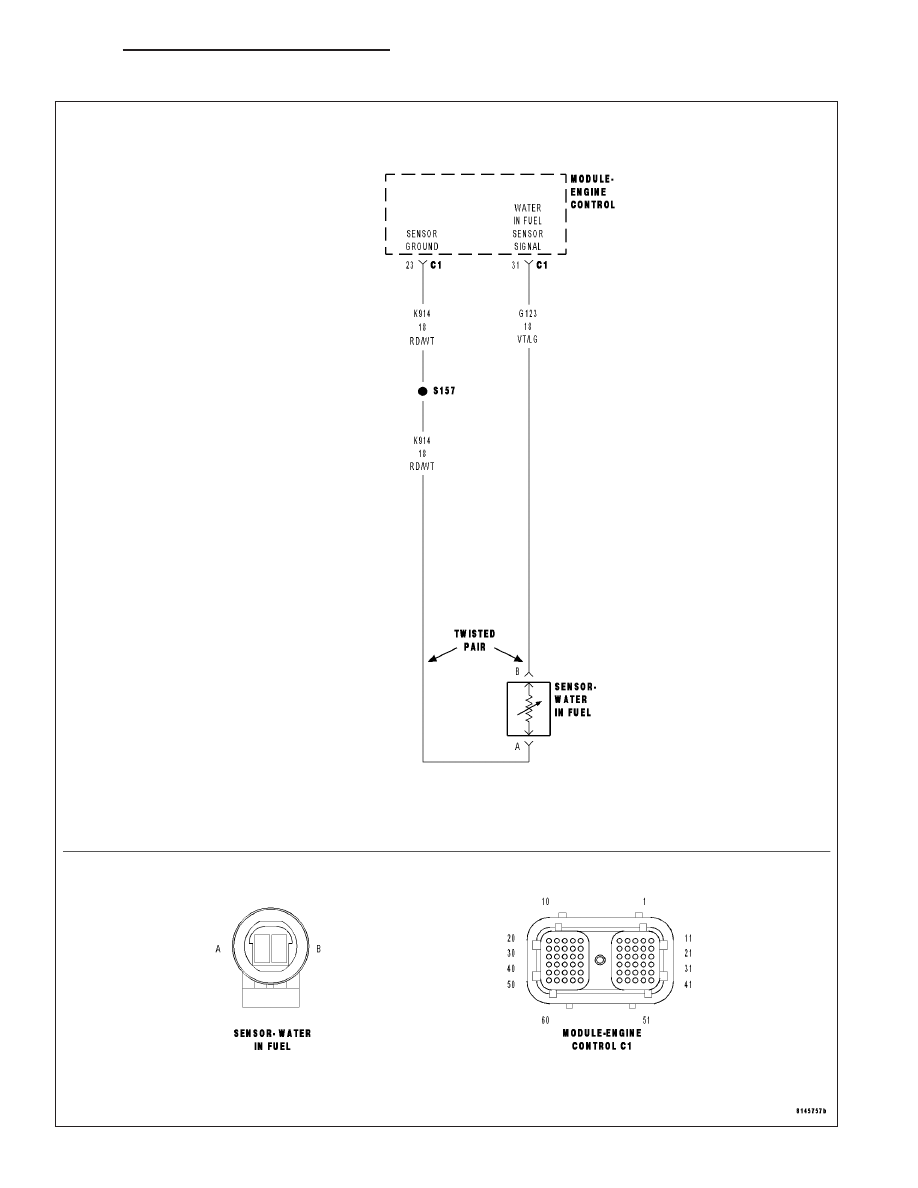

P2269-WATER IN FUEL (WIF)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1445
