P2122-PPS 1 VOLTAGE TOO LOW (CONTINUED)

2.

(F855) APPS NO. 1 5-VOLT SUPPLY OPEN

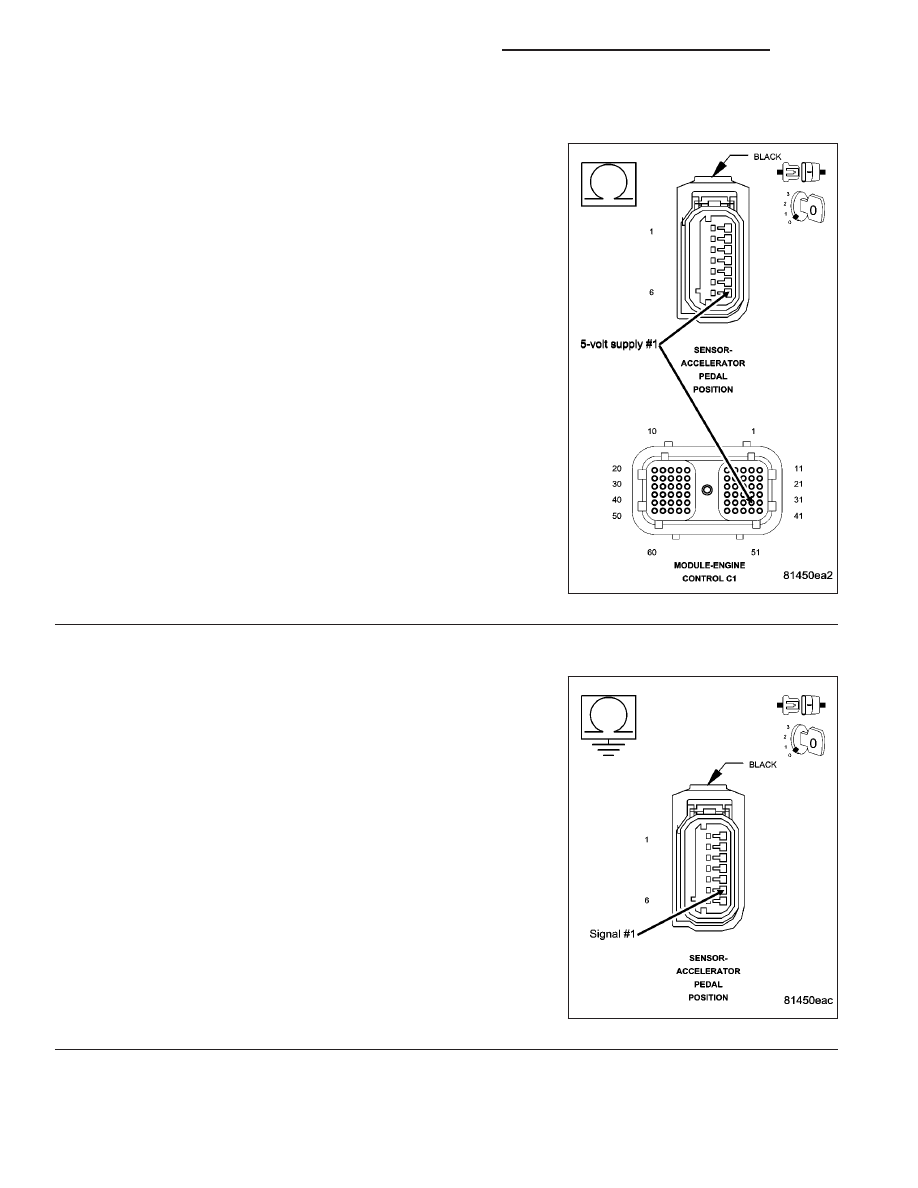

Measure the resistance of the (F855) APPS No. 1 5-volt supply circuit
between the APPS sensor harness connector and the ECM harness
connector.

Is the resistance less than 10 ohms?

Yes

>> Go To 3

No

>> Repair the (F855) APPS No. 1 5-volt supply open.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

3.

(K23) APPS NO. 1 SIGNAL CIRCUIT SHORTED TO GROUND

Measure the resistance between the (K23) APPS No. 1 signal circuit
at the sensor harness connector and battery negative.

Is the resistance greater than 100 k ohms?

Yes

>> Go To 4

No

>> Repair the (K23) APPS No. 1 signal circuit shorted to

ground.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9 - 1406

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P2122-PPS 1 VOLTAGE TOO LOW (CONTINUED)

4.

(K23) APPS NO. 1 SIGNAL CIRCUIT SHORTED TO OTHER CIRCUITS

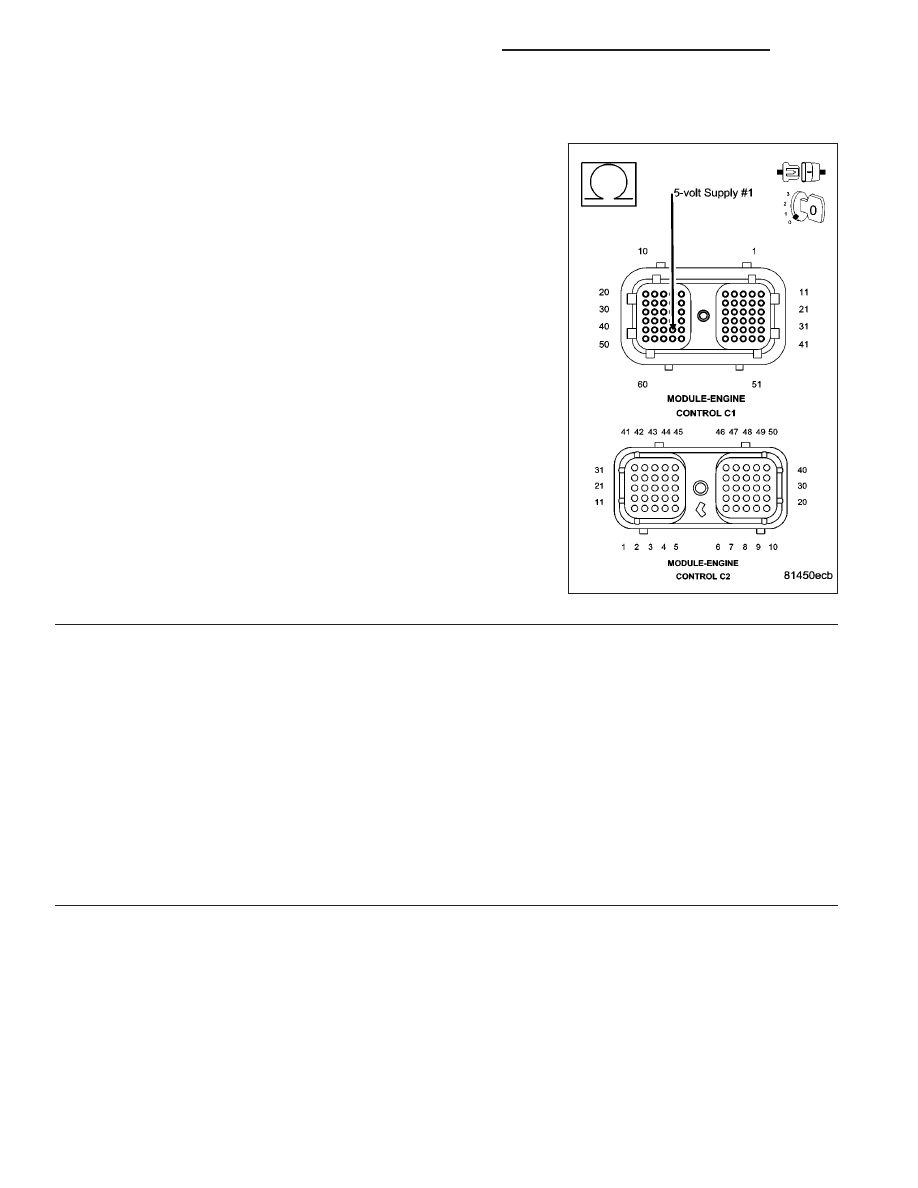

Measure the resistance between the (K23) APPS No. 1 signal circuit
at the sensor harness connector and all other circuits in the ECM har-
ness connector.

Is the resistance greater than 100 k ohms?

Yes

>> Go To 5

No

>> Repair the (K23) APPS No. 1 signal circuit shorted to

other circuits.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

5.

(F855) APPS NO. 1 5-VOLT SUPPLY CIRCUIT SHORTED TO GROUND

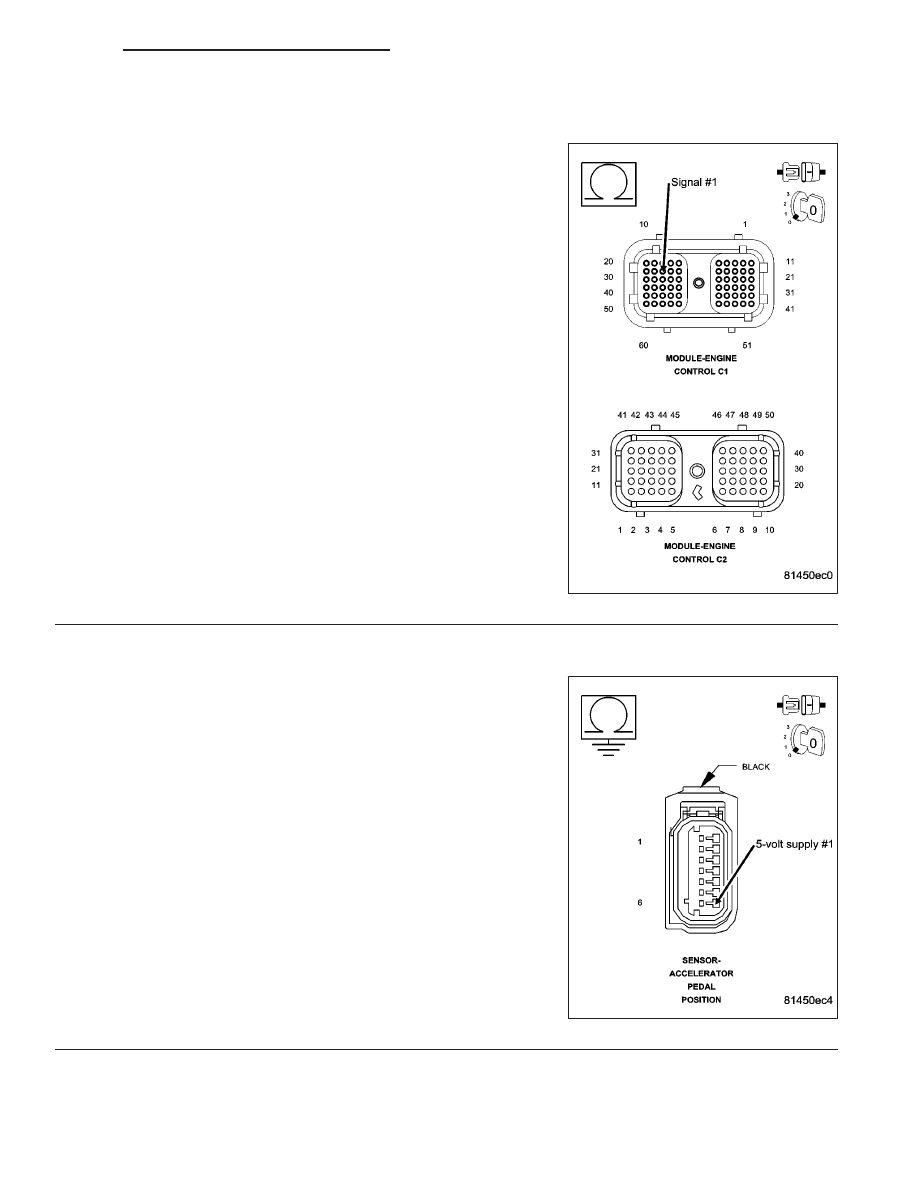

Measure the resistance between the (F855) APPS No. 1 5-volt supply
circuit at the sensor harness connector and battery negative.

Is the resistance greater than 100 k ohms?

Yes

>> Go To 6

No

>> Repair the (F855) APPS No. 1 5-volt supply circuit shorted

to ground.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1407

P2122-PPS 1 VOLTAGE TOO LOW (CONTINUED)

6.

(F855) APPS NO. 1 5-VOLT SUPPLY CIRCUIT SHORTED TO OTHER CIRCUITS

Measure the resistance between the (F855) APPS No. 1 5-volt supply
circuit at the sensor harness connector and all other circuits in the
ECM harness connector.

Is the resistance greater than 100 k ohms?

Yes

>> Go To 7

No

>> Repair the (F855) APPS No. 1 5-volt supply circuit shorted

to other circuits.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

7.

ECM

Reconnect the ECM harness connectors.

Turn the ignition on.

While monitoring with the scan tool, connect a jumper wire between the (K23) APPS No. 1 signal circuit at the
sensor harness connector and the (F855) APPS No. 1 5-volt supply circuit at the sensor harness connector.

NOTE: With the sensor disconnected it is normal to have a APPS 1 and APPS 2 low voltage DTC set.

Did DTC P2123 set?

Yes

>> Go To 8

No

>> Replace and program the ECM in accordance with the Service Information.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

9 - 1408

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P2122-PPS 1 VOLTAGE TOO LOW (CONTINUED)

8.

APPS

Reconnect the APPS harness connector.

Monitor the APPS 1 and APPS 2 voltage with the scan tool while depressing the throttle pedal.

Is the voltage transition shown on the scan tool smooth while depressing the throttle and is the volta

Yes

>> Refer to the INTERMITTENT CONDITION Symptom (Diagnostic Procedure). (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

No

>> Replace the APPS.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)
