Dodge Ram Truck 1500-2500-3500. Manual - part 97

8. Hold pinion flange (1) with Flange Wrench 8979 (2)

and remove pinion flange nut and washer.

9. Remove pinion flange (1) from pinion with Pinion

Flange Puller 8992 (2).

10. Remove pinion gear (1) from housing with Pinion

Driver 8976 (2) and a hammer.

NOTE: Thread drive on shaft until it bottoms out.

11. Remove pinion seal with a slide hammer or pry

bar.

12. Remove and discard front pinion bearing.

13. Remove collapsible spacer from the pinion shaft.

3 - 220

FRONT AXLE - 9 1/4 AA

DR/DH

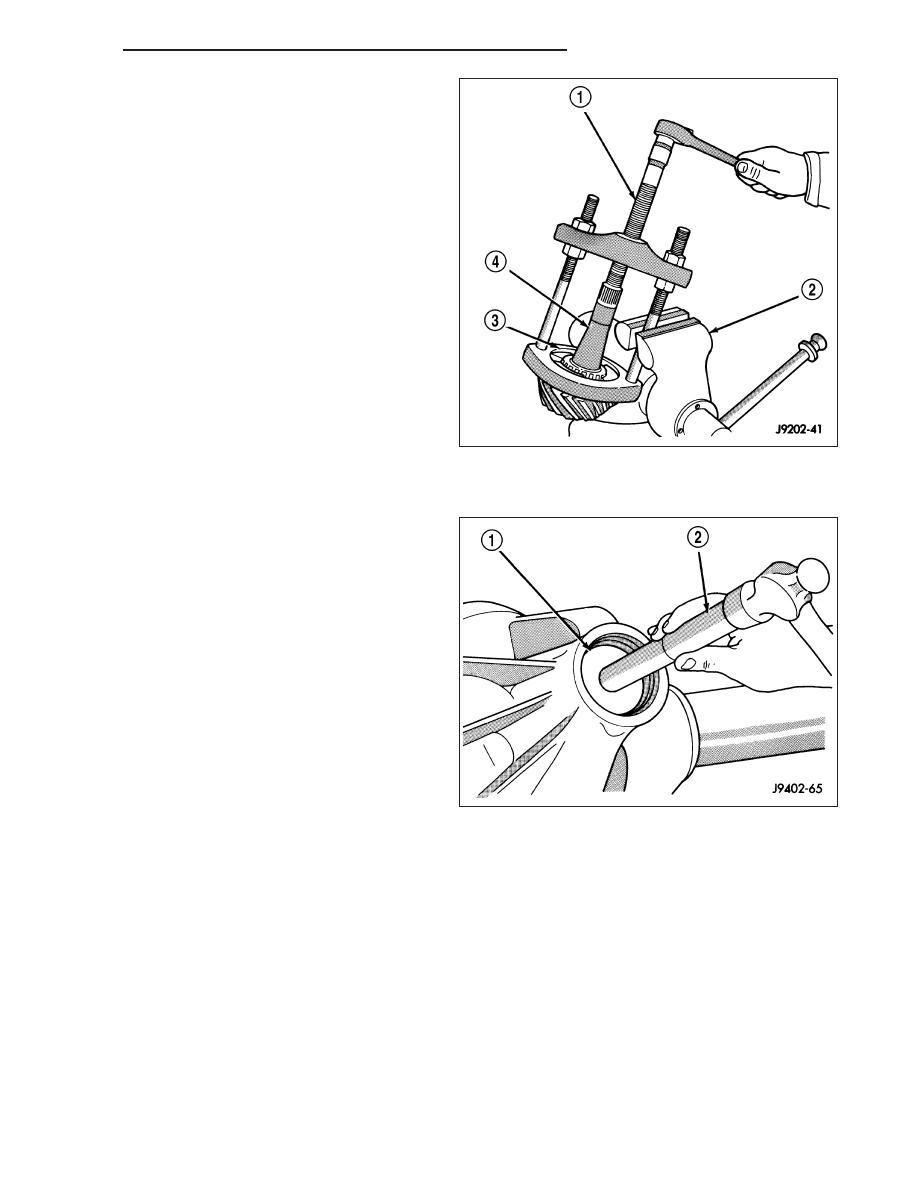

14. Remove rear pinion bearing with Puller C-293-PA

(1) and Adapters 8879 (4).

15. Remove pinion depth shim from the pinion gear

shaft and record thickness of the shims.

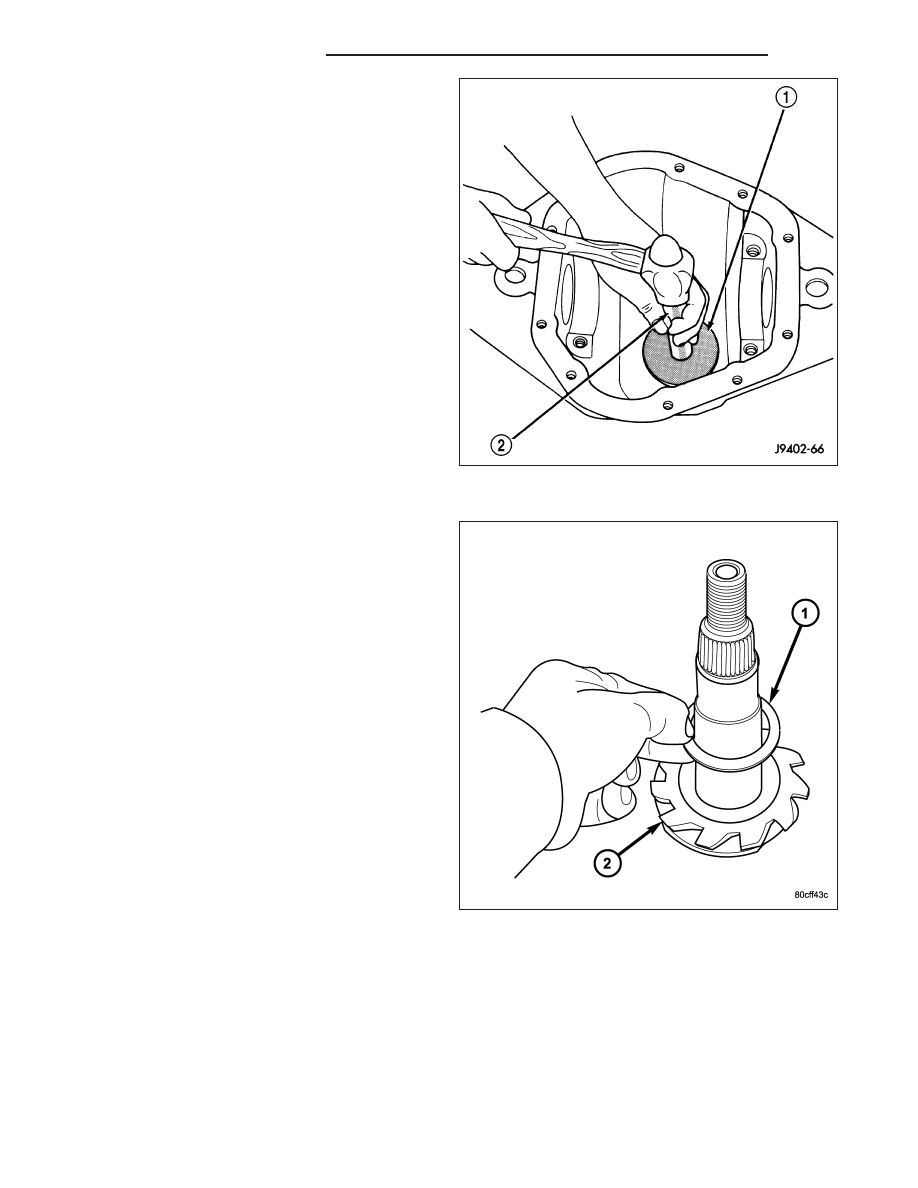

16. Remove front pinion bearing cup from the housing

with a punch and hammer and discard cup.

17. Remove rear pinion bearing cup from the housing

with a punch and hammer, if bearing is replaced.

INSTALLATION

1. Install front pinion bearing cup with Installer D-146

(1) and Handle C-4171 (2).

DR/DH

FRONT AXLE - 9 1/4 AA

3 - 221

2. Install rear pinion bearing cup with Installer 8886

(1) and Handle C-4171 (2), if bearing is replaced.

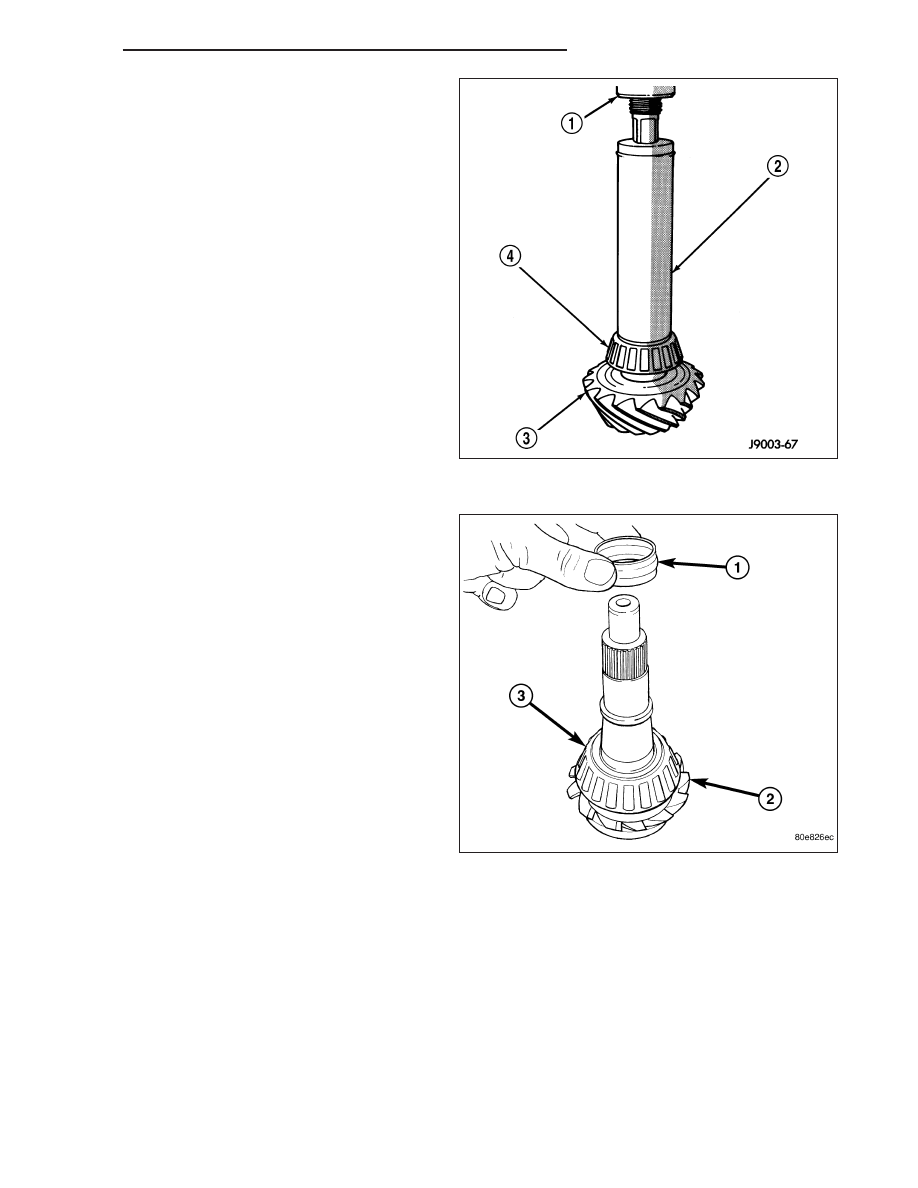

3. Install pinion depth shim (1) on the pinion gear (2)

shaft.

3 - 222

FRONT AXLE - 9 1/4 AA

DR/DH

4. Install

rear

pinion

bearing

(4)

with

Installer

C-3095-A (2) and a press (1).

5. Install new collapsible spacer (1).

6. Lubricate pinion and bearings.

DR/DH

FRONT AXLE - 9 1/4 AA

3 - 223
