NOTE: Only the locker actuator with sensor are serviced. Internal differential components are serviced as a
differential case assembly.

REMOVAL

1. Remove differential housing cover and drain lubri-

cant from the housing.

2. Remove hub bearings and axle shafts.

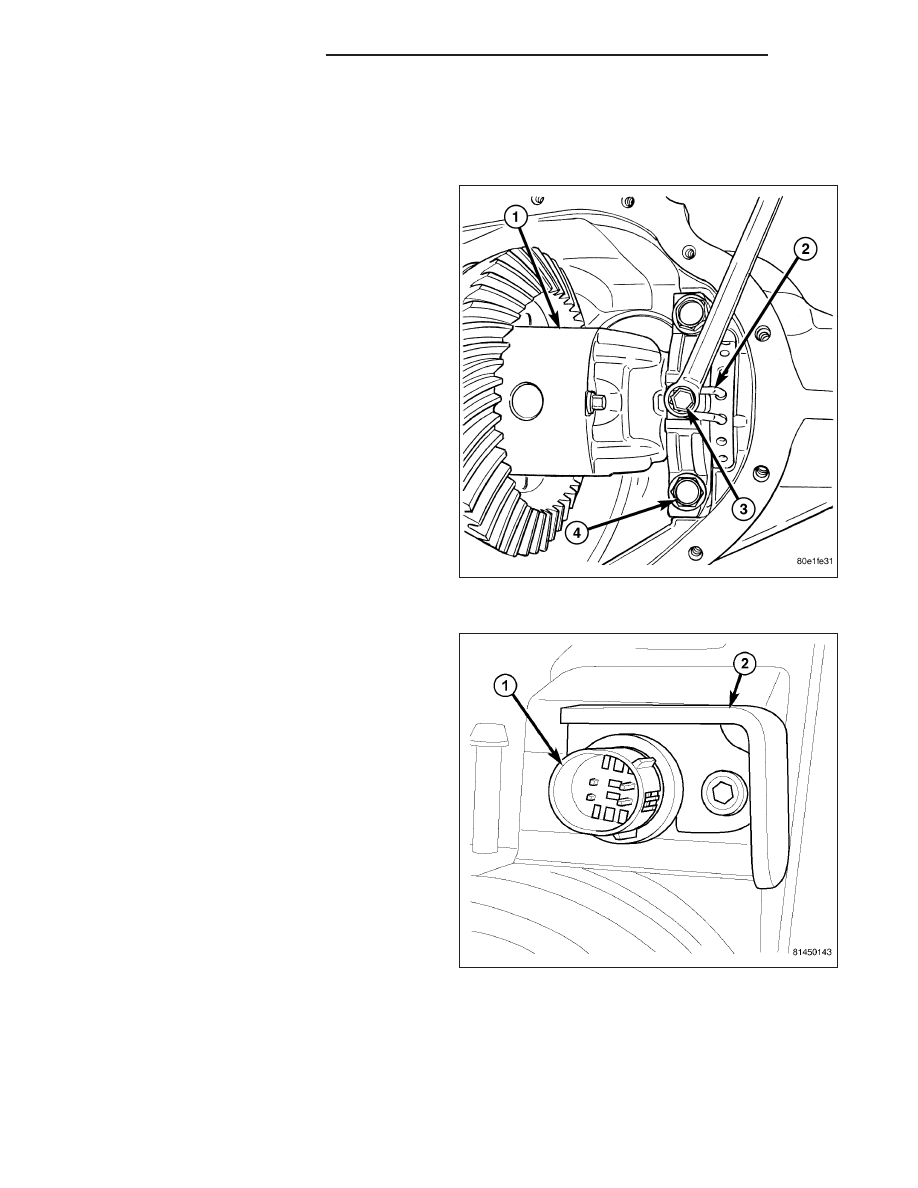

3. Remove adjuster lock bolts (3) and adjuster locks

(2).

4. Remove electric locker connector (1) retainer (2)

bolt (3) from differential housing.

3 - 212

FRONT AXLE - 9 1/4 AA

DR/DH

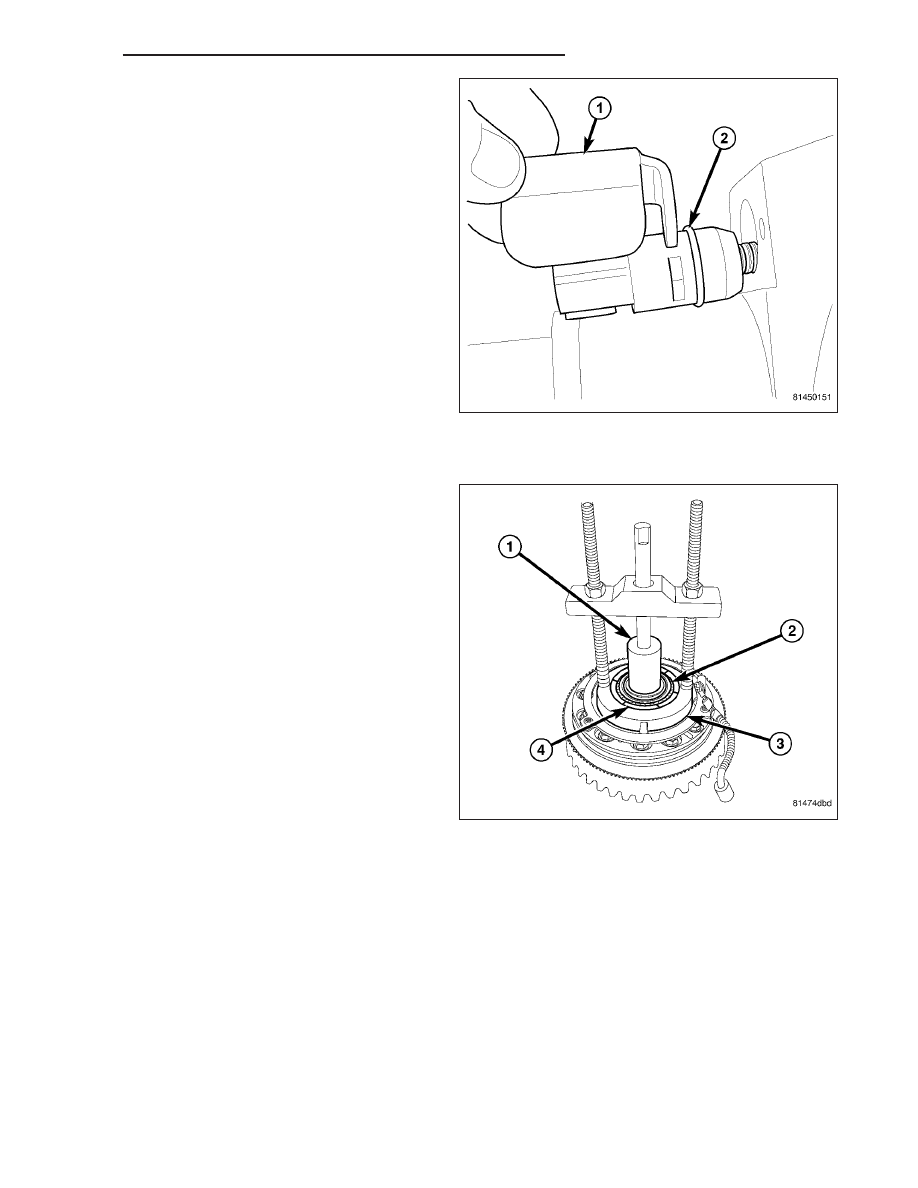

5. Remove retainer (1) and connector (2) from differ-

ential housing.

6. Remove

retainer

(1)

from

connector

(2)

and

remove o-ring (3) from connector.

7. Mark bearing caps left and right for installation ref-

erence.

8. Loosen bearing cap bolts and loosen adjusters with

Spanner Wrench 8883.

9. Remove bearing cap bolts, anti rotation bracket

and bearing caps.

10. Slid electric locker connector through differential

housing.

11. Remove differential case and bearing cups from

the housing.

12. Tag bearing cups left and right for installation

reference.

DISASSEMBLY

NOTE: Internal differential components are ser-
viced with the case.

1. Install Plug 9611(1) into coil side of the case.

2. Remove differential case bearing (2) with Puller

C-293-PA (3) and Adapters 9613 (4).

DR/DH

FRONT AXLE - 9 1/4 AA

3 - 213

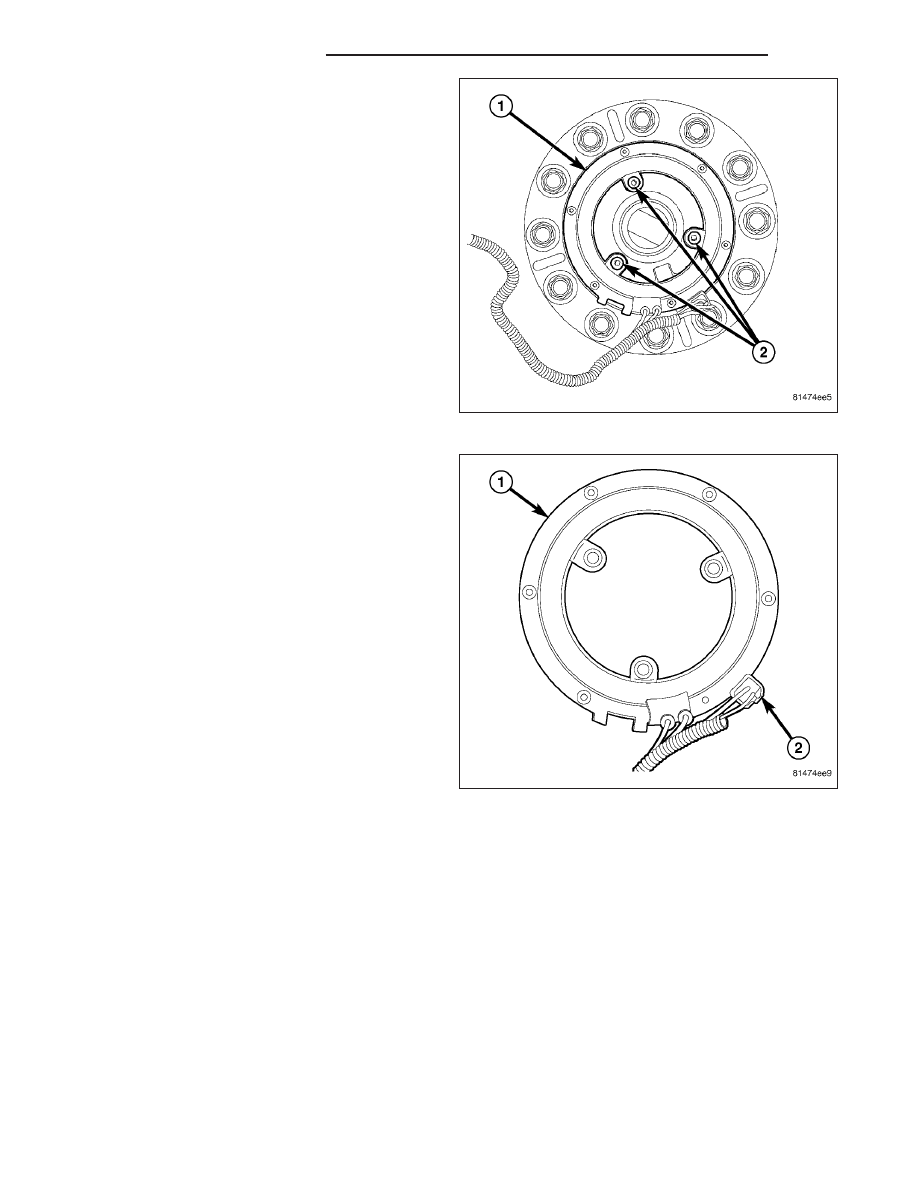

3. Remove coil (1) mounting bolts (2).

4. Remove coil (1) with sensor (2) and harness.

3 - 214

FRONT AXLE - 9 1/4 AA

DR/DH

ASSEMBLY

NOTE: Internal differential components are ser-
viced with the case.

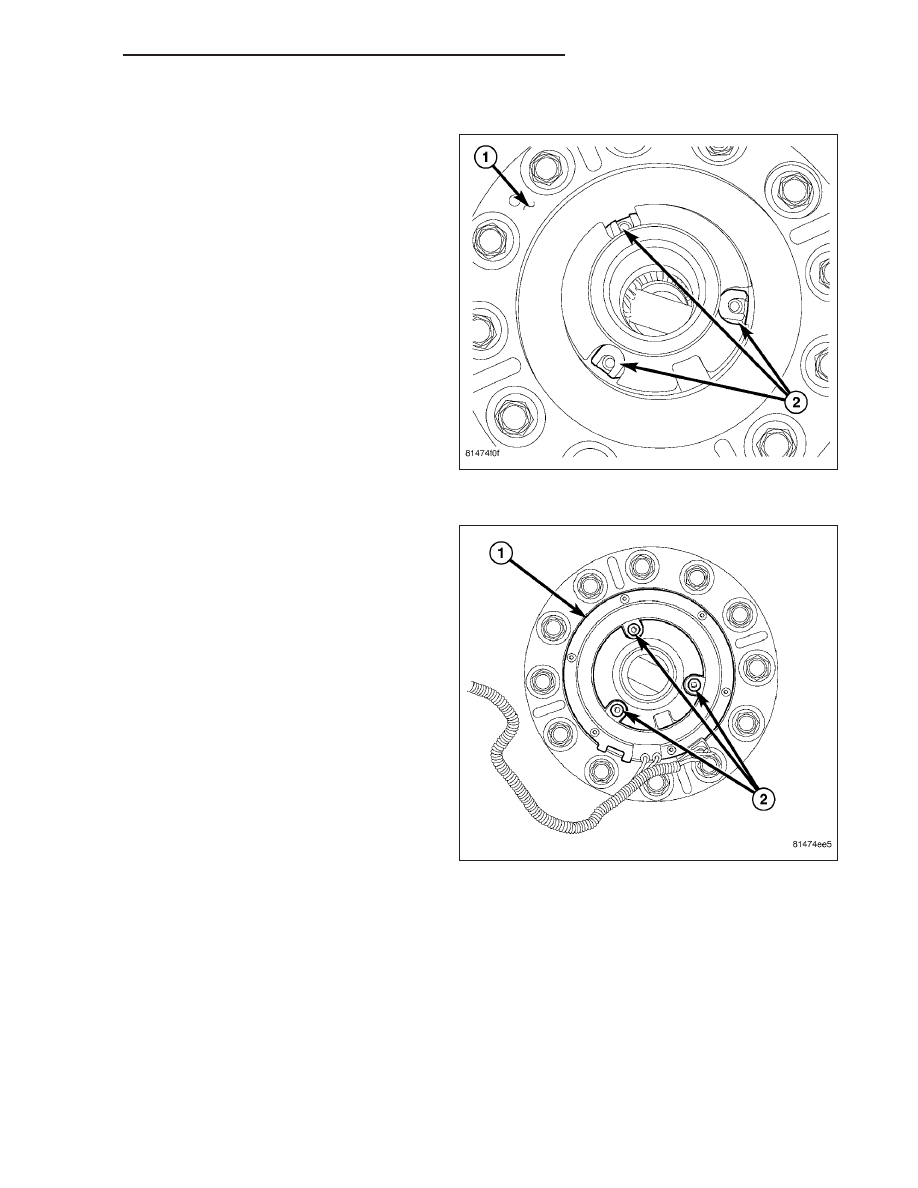

1. Position locker coil on differential case (1) mounting

location (2).

2. Clean coil bolts and apply Mopar

T

Lock & Seal

adhesive to the threads.

3. Install coil (1) and bolts (2).

DR/DH

FRONT AXLE - 9 1/4 AA

3 - 215
