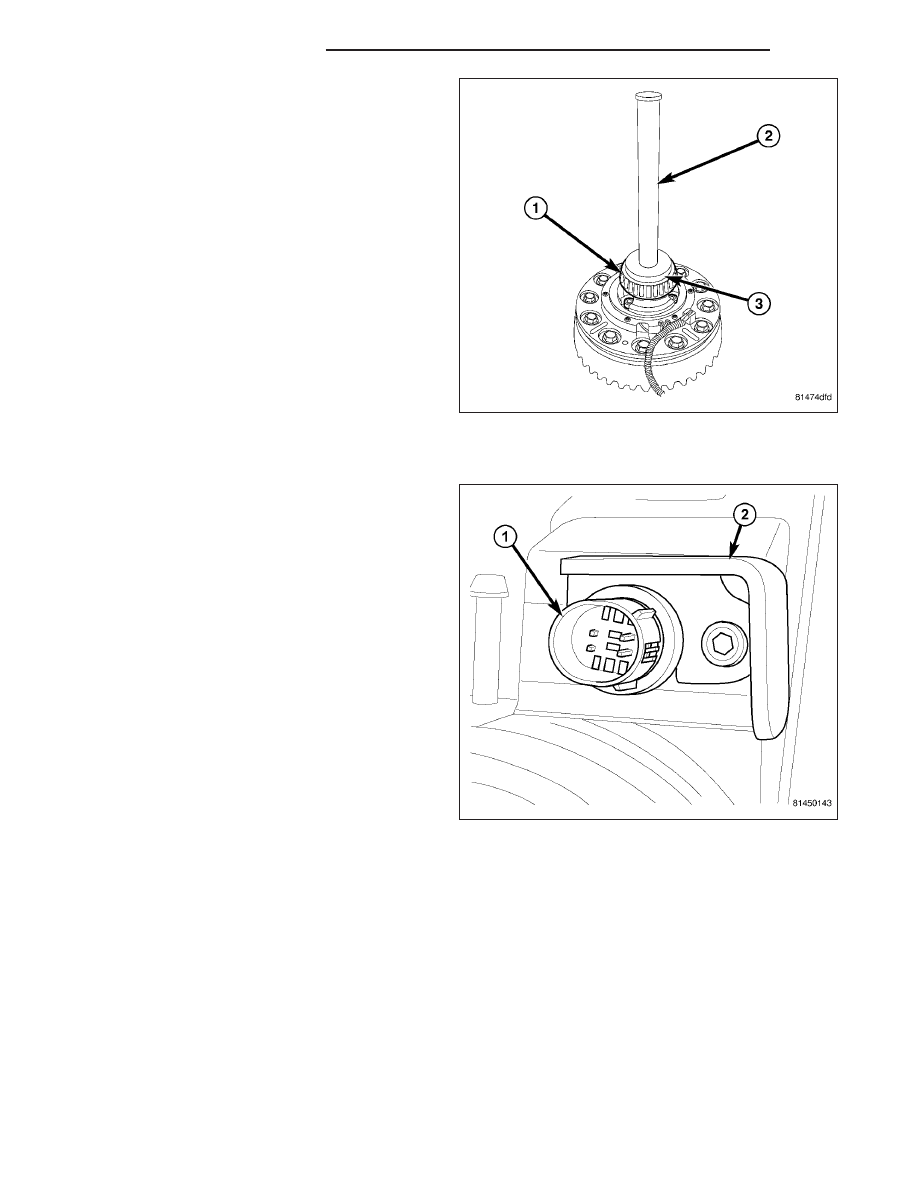

4. Install differential case bearing (1) with Handle

C-4171 (2) and Installer 9612 (3).

INSTALLATION

1. Clean the housing cavity with a flushing oil, light

engine oil or lint free cloth.

2. Lubricate differential case bearing.

3. Install differential case with bearings cups into the

housing.

4. Slid electric locker connector through differential

housing.

5. Install o-ring on electric locker connector.

6. Install electric locker connector (1) with retainer (2)

in differential housing.

7. Install connector retainer and bolt.

3 - 216

FRONT AXLE - 9 1/4 AA

DR/DH

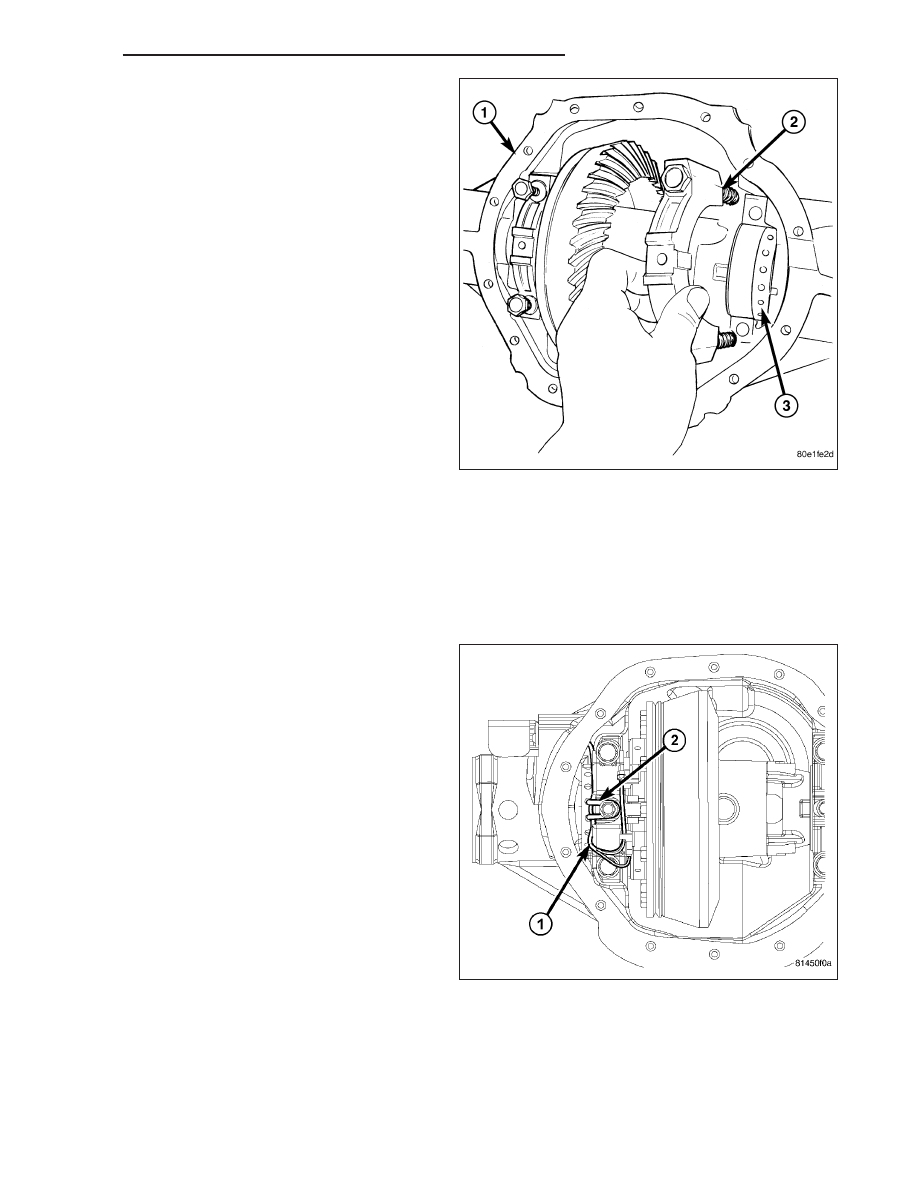

8. Install bearing caps (2), anti rotation bracket and

bolts. Tighten bearing cap bolts finger-tight.

NOTE: Do not torque bearing cap and bolts at this
time.

9. Slide differential case toward the pinion gear until

the gears make contact/zero backlash. If zero
backlash cannot be obtained, turn the pinion side
adjuster until zero backlash is obtained.

10. Holding the differential case toward the pinion

gear, turn bearing adjusters with Spanner Wrench
8883 until they make contact with the differential
bearings/cups.

11. Back off the ring gear side adjuster 4 holes, to

obtain initial ring gear backlash.

12. Install ring gear side adjuster lock and bolt. Do

not tighten adjuster lock bolt at this time.

13. Tighten pinion gear side adjuster firmly against

the differential case bearing cup.

14. Rotate the pinion several times to seat the differ-

ential bearings.

15. Loosen pinion gear side adjuster until it is no longer in contact with the bearing cup.

16. Tighten pinion gear side adjuster until it just makes contact with the bearing cup.

17. Tighten pinion gear side adjuster an additional:

•

New Bearings: 6 Adjuster Holes

•

Original Bearings: 4 Adjuster Holes

18. Route locker wires (1) across anti rotation bracket

and along the outside of the bearing cap.

DR/DH

FRONT AXLE - 9 1/4 AA

3 - 217

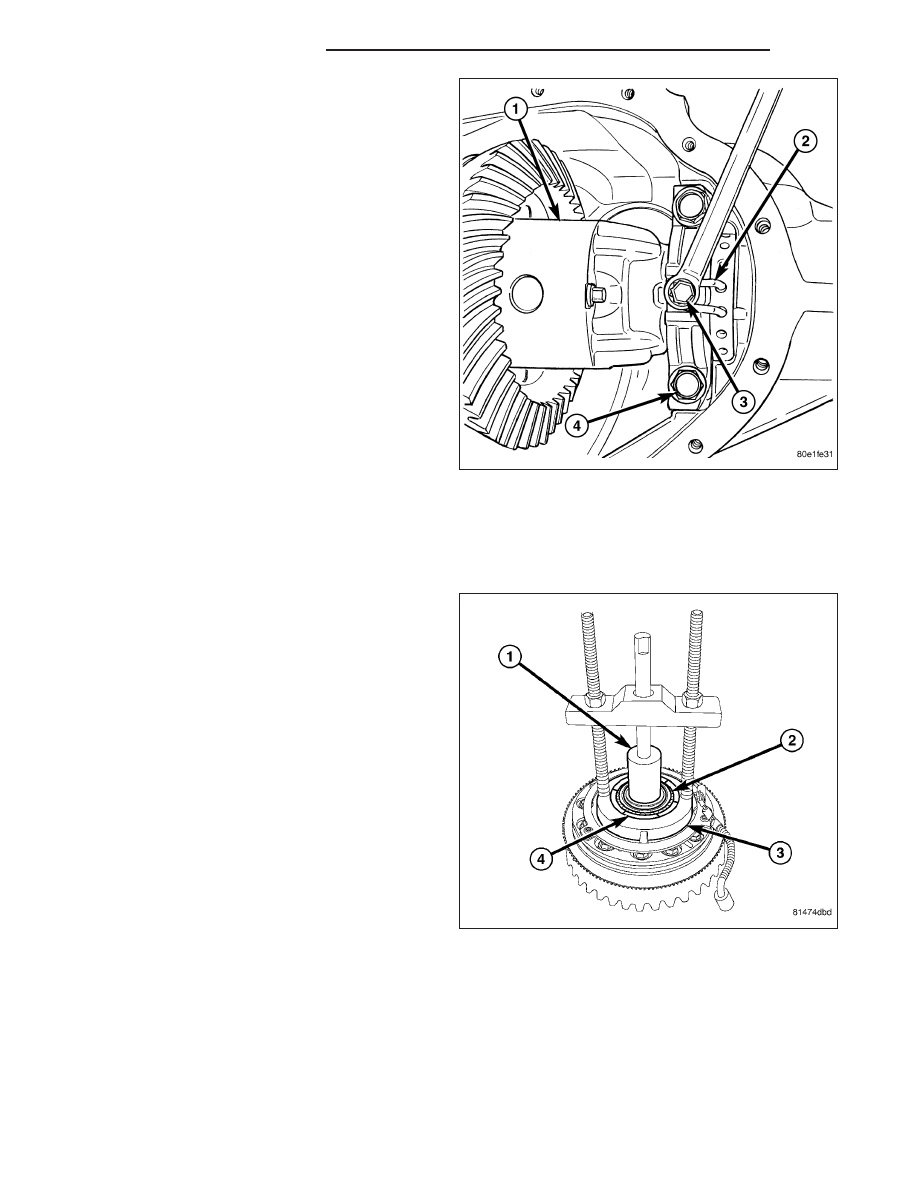

19. Tighten bearing cap bolts (4) to 85 N·m (63 ft.

lbs.).

20. Install adjuster locks (2) and tighten bolts (3) to 25

N·m (18 ft. lbs.).

NOTE: Locker wires (1) must be between the
adjuster lock (2) and the bearing cap.

21. Measure ring gear backlash and check gear tooth

contact pattern. Refer to Adjustments for proce-
dure.

22. Install axle shafts and hub bearings.

23. Install

differential

housing

gasket

and

cover.

Tighten cover bolts to 40 N·m (30 ft. lbs.).

24. Fill differential with lubricant.

25. Install fill plug and tighten to 32 N·m (24 ft. lbs.).

BEARINGS-EL DIFFERENTIAL CASE

REMOVAL

1. Remove the differential case from the housing.

2. Install Plug 9611(1) into the end of the case.

3. Remove differential case bearings (2) with Puller

C-293-PA (3) and Adapters 9613 (4).

3 - 218

FRONT AXLE - 9 1/4 AA

DR/DH

INSTALLATION

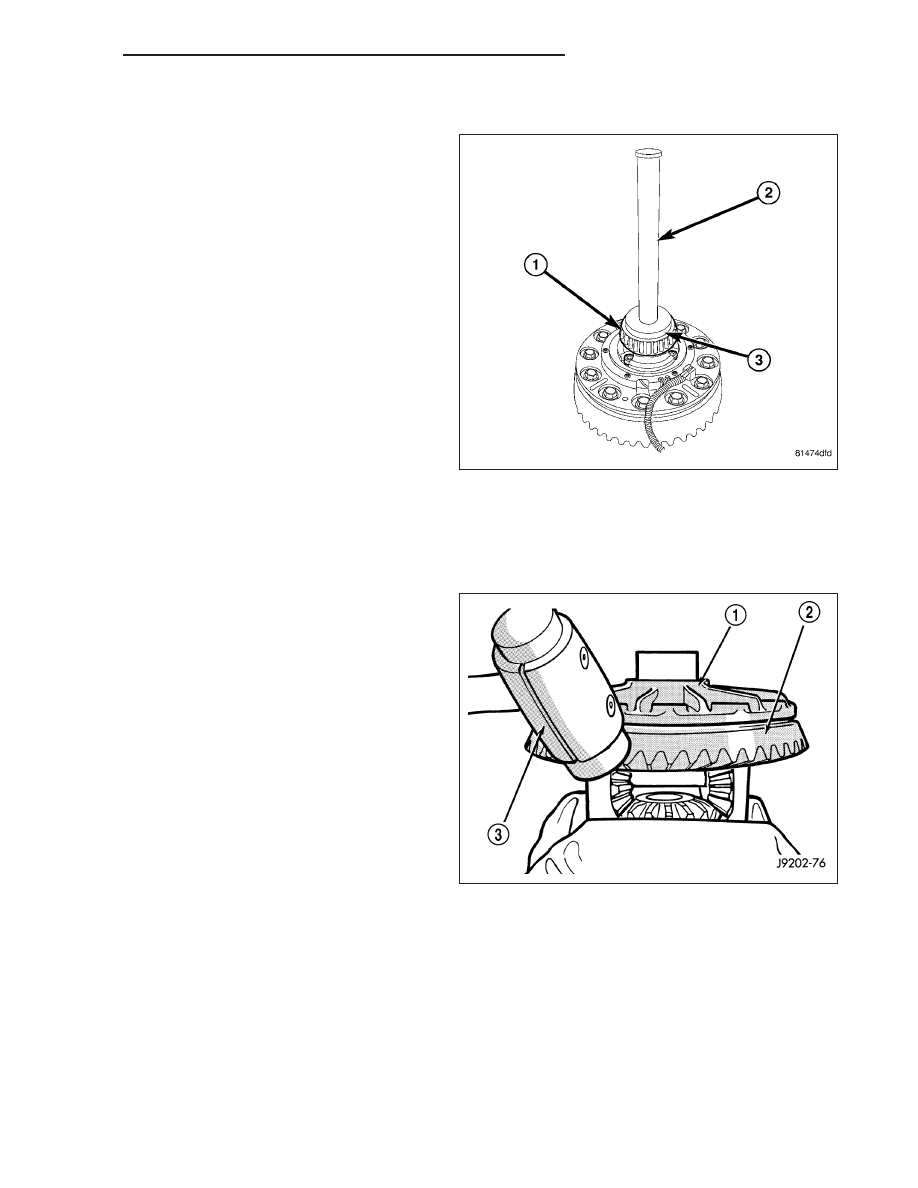

1. Install differential case bearings (1) with Handle

C-4171 (2) and Installer 9612 (3).

GEAR-PINION/RING

REMOVAL

NOTE: The ring and pinion gears are service in a
matched set. Never replace the ring gear/pinion
gear without replacing the other matching gear.

1. Mark pinion flange and propeller shaft for installa-

tion alignment.

2. Disconnect propeller shaft from pinion flange and

remove propeller shaft.

3. Remove axle shafts.

4. Remove differential from housing.

5. Place differential case in a vise with soft metal jaw

protectors

6. Remove bolts holding ring gear to differential case.

7. Drive ring gear (2) from differential case (1) with a

soft hammer (3).

DR/DH

FRONT AXLE - 9 1/4 AA

3 - 219
