9.0

CONNECTOR PINOUTS

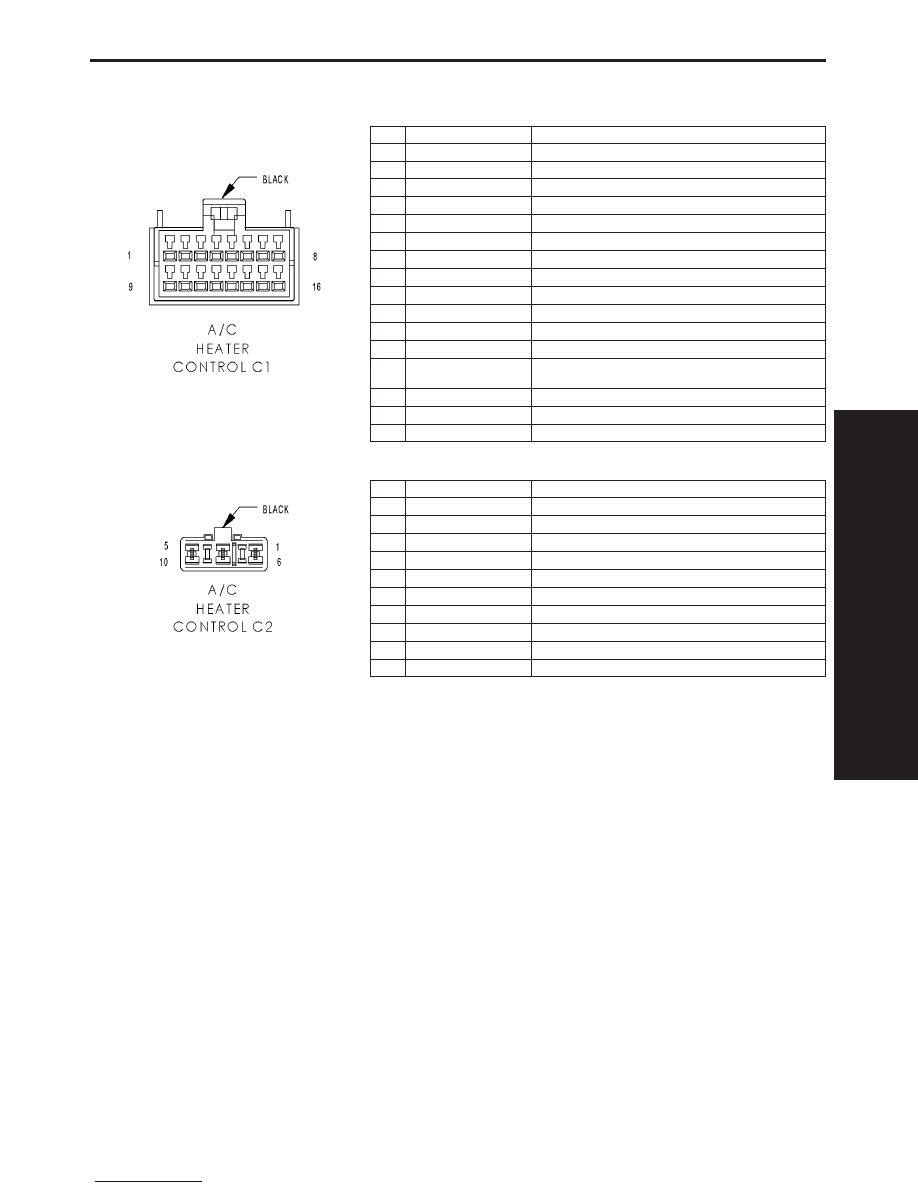

A/C HEATER CONTROL C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z24 18BK/OR

GROUND

3

C121 20DB/DG

SENSOR GROUND

4

C29 20DB

MODE DOOR 2 DRIVER

5

-

-

6

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

7

-

-

8

E16 20OR/GY

PANEL LAMPS DRIVER

9

C61 20DB/LG

BLEND DOOR DRIVER

10

C801 20DB/OR

MODE DOOR 1 DRIVER

11

C34 20DB/LB

COMMON DOOR DRIVER

12

C32 20DB/TN

RECIRCULATION DOOR DRIVER

13

C33 20LB/BR (DUAL
ZONE)

PASSENGER BLEND DOOR DRIVER

14

-

-

15

C110 20DB/LB

DEFOGGER RELAY CONTROL

16

D25 20WT/VT

PCI BUS

A/C HEATER CONTROL C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

-

-

5

Z134 10BK/LG

GROUND

6

-

-

7

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

8

-

-

9

-

-

10

C70 10DB/YL

BLOWER MOTOR HIGH DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

561

CONNECTOR PINOUTS

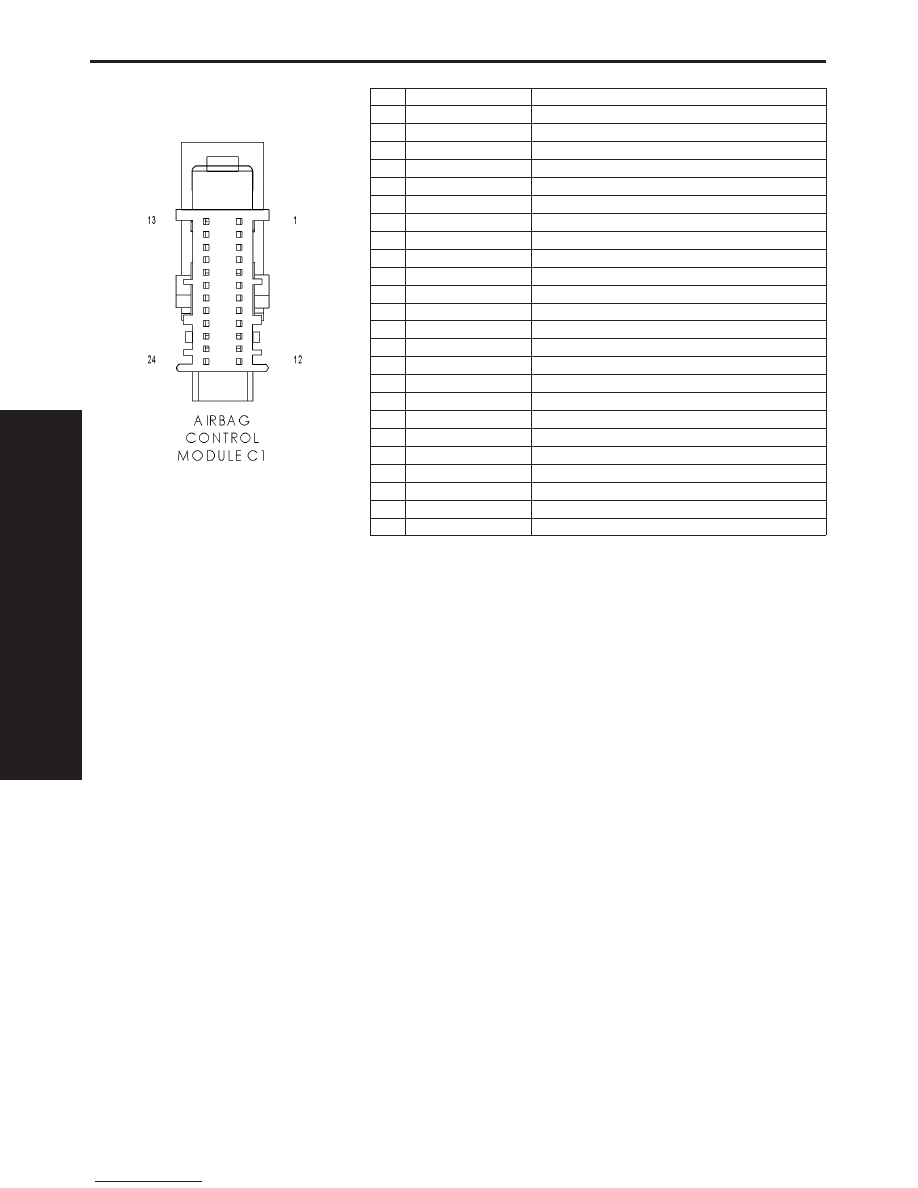

AIRBAG CONTROL MODULE C1 - 24 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D25 20WT/VT

PCI BUS

4

-

-

5

Z104 18BK/LG

GROUND

6

G104 20VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

7

R104 20LB/LG

PASSENGER AIRBAG MUX SWITCH RETURN

8

R106 20LG/LB

PASSENGER AIRBAG MUX SWITCH SENSE

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

18

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

19

R44 20LB/OR

PASSENGER SQUIB 1 LINE 2

20

R42 20LB/BR

PASSENGER SQUIB 1 LINE 1

21

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

22

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

23

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

24

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

562

CONNECTOR PINOUTS

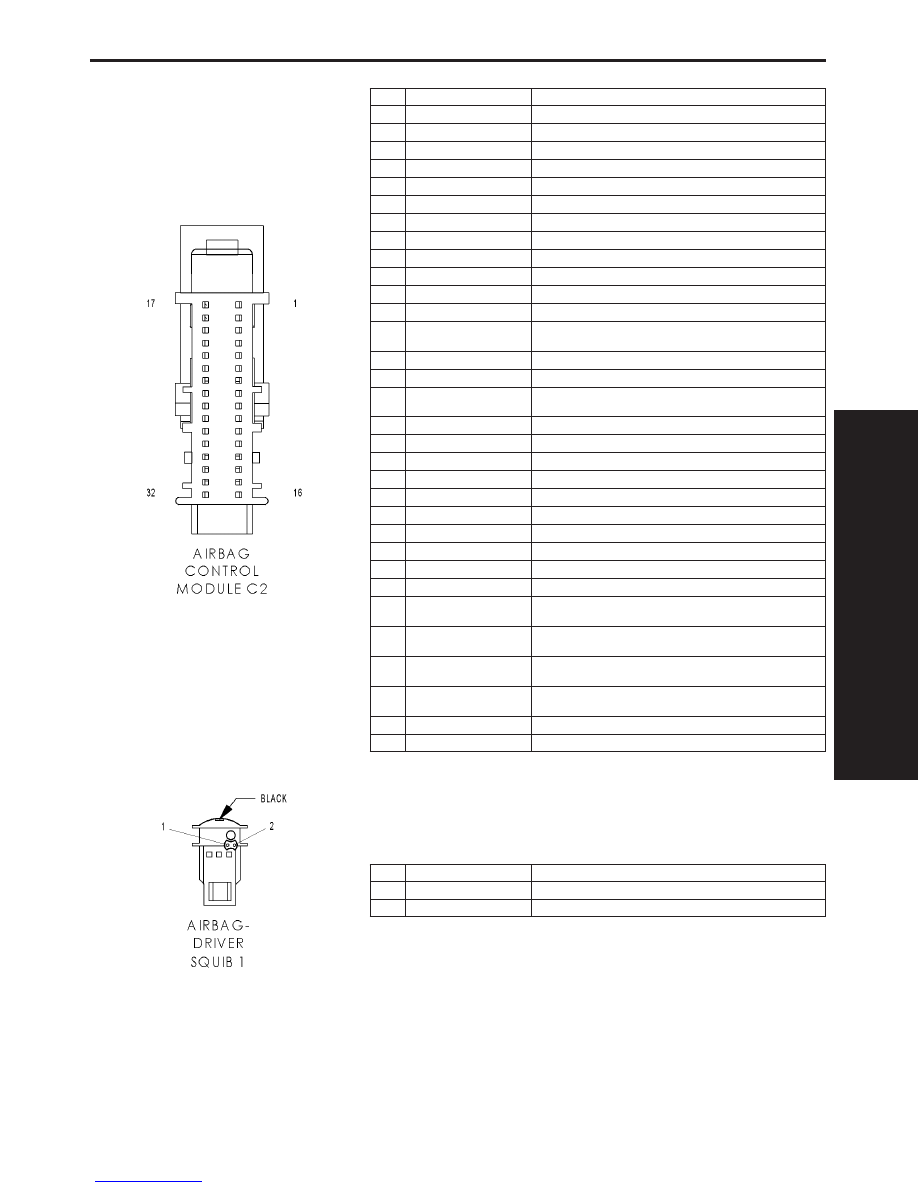

AIRBAG CONTROL MODULE C2 - 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

10

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

11

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

12

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

13

R1 18LB/WT (LIGHT
DUTY)

LEFT CURTAIN SQUIB 1 LINE 2

14

R3 18LB/OR (LIGHT DUTY) LEFT CURTAIN SQUIB 1 LINE 1

15

R4 18OR/LB (LIGHT DUTY) RIGHT CURTAIN SQUIB 1 LINE 1

16

R2 18WT/LB (LIGHT
DUTY)

RIGHT CURTAIN SQUIB 1 LINE 2

17

F201 18PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

F100 18PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

R14 20TN/LG (LIGHT
DUTY)

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

28

R16 20BR/LG (LIGHT
DUTY)

RIGHT SIDE IMPACT SENSOR 1 GROUND

29

R15 20LG/BR (LIGHT
DUTY)

LEFT SIDE IMPACT SENSOR 1 GROUND

30

R13 20LG/TN (LIGHT
DUTY)

LEFT SIDE IMPACT SENSOR 1 SIGNAL

31

-

-

32

-

-

AIRBAG-DRIVER SQUIB 1 - (SENSOR SIDE)

CAV

CIRCUIT

FUNCTION

1

R43 20LG/LB

DRIVER SQUIB 1 LINE 1

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

563

CONNECTOR PINOUTS

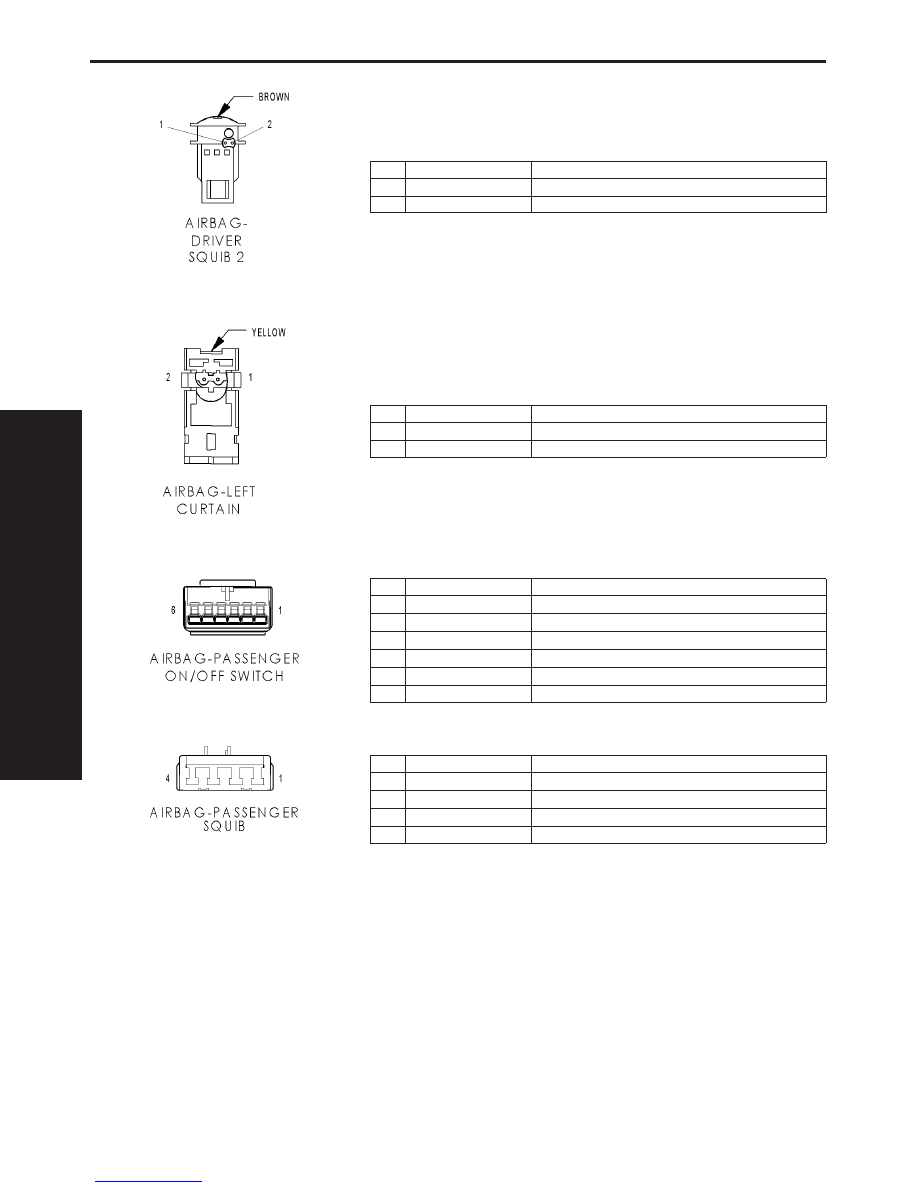

AIRBAG-DRIVER SQUIB 2 - (SENSOR SIDE)

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

AIRBAG-LEFT CURTAIN - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R3 18LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

2

R1 18LB/WT

LEFT CURTAIN SQUIB 1 LINE 2

AIRBAG-PASSENGER ON/OFF SWITCH - 6 WAY

CAV

CIRCUIT

FUNCTION

1

R106 20LG/LB

PASSENGER AIRBAG MUX SWITCH SENSE

2

R104 20LB/LG

PASSENGER AIRBAG MUX SWITCH RETURN

3

G104 20VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

4

F201 18PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

-

-

6

-

-

AIRBAG-PASSENGER SQUIB - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20LB/OR

PASSENGER SQUIB 1 LINE 2

2

R42 20LB/BR

PASSENGER SQUIB 1 LINE 1

3

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

4

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

564

CONNECTOR PINOUTS
