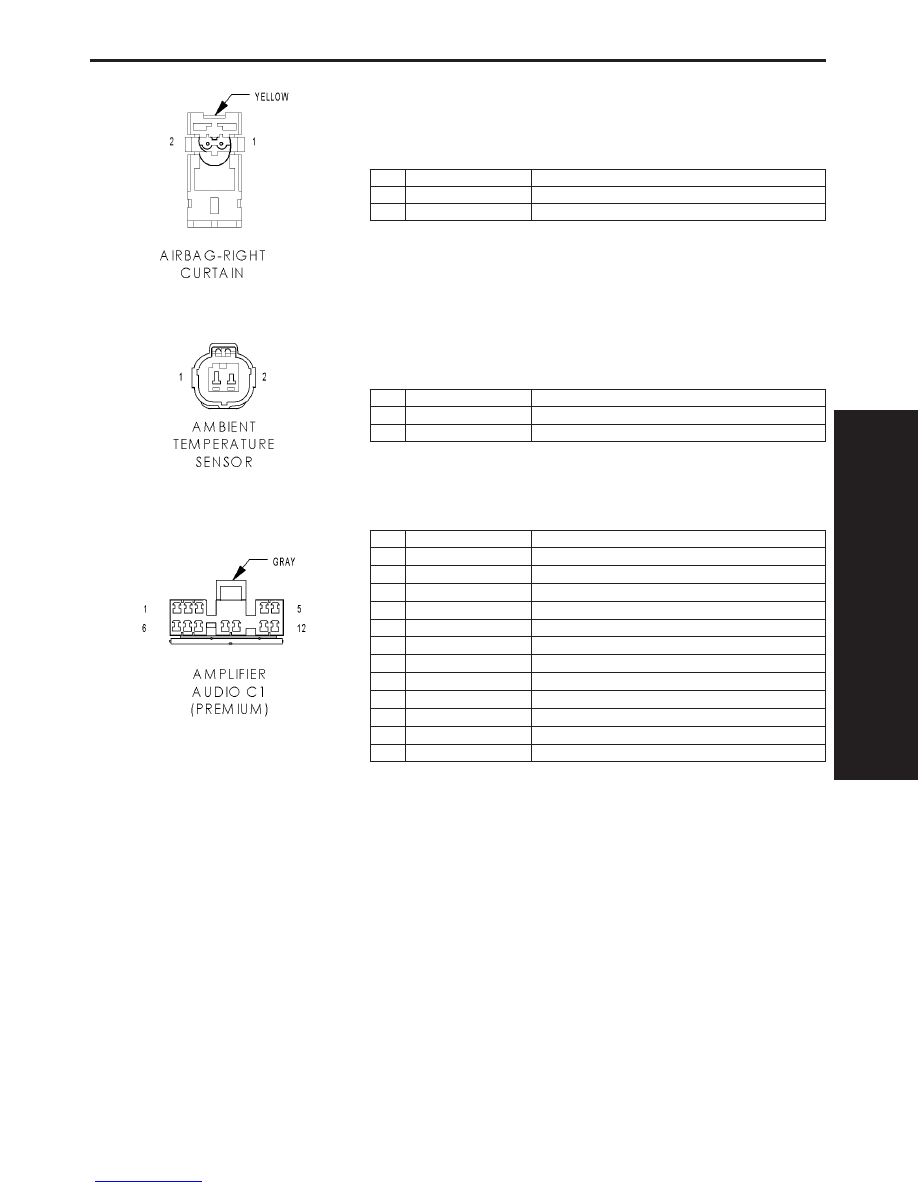

AIRBAG-RIGHT CURTAIN - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R4 18OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

2

R2 18WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

AMBIENT TEMPERATURE SENSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

AMPLIFIER AUDIO C1 (PREMIUM) - GRAY 12 WAY

CAV

CIRCUIT

FUNCTION

1

X53 20DG

LEFT FRONT SPEAKER (+)

2

X55 20DG/BR

LEFT FRONT SPEAKER (-)

3

X57 20DG/OR

LEFT REAR SPEAKER (-)

4

Z513 18BK

GROUND

5

X11 20DG

RADIO 12 VOLT OUTPUT

6

X56 20GY/BR

RIGHT FRONT SPEAKER (-)

7

X54 20GY

RIGHT FRONT SPEAKER (+)

8

X51 20DG/DB

LEFT REAR SPEAKER (+)

9

X58 20GY/OR

RIGHT REAR SPEAKER (-)

10

X52 20GY/DB

RIGHT REAR SPEAKER (+)

11

Z907 18BK

GROUND

12

D25 20WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

565

CONNECTOR PINOUTS

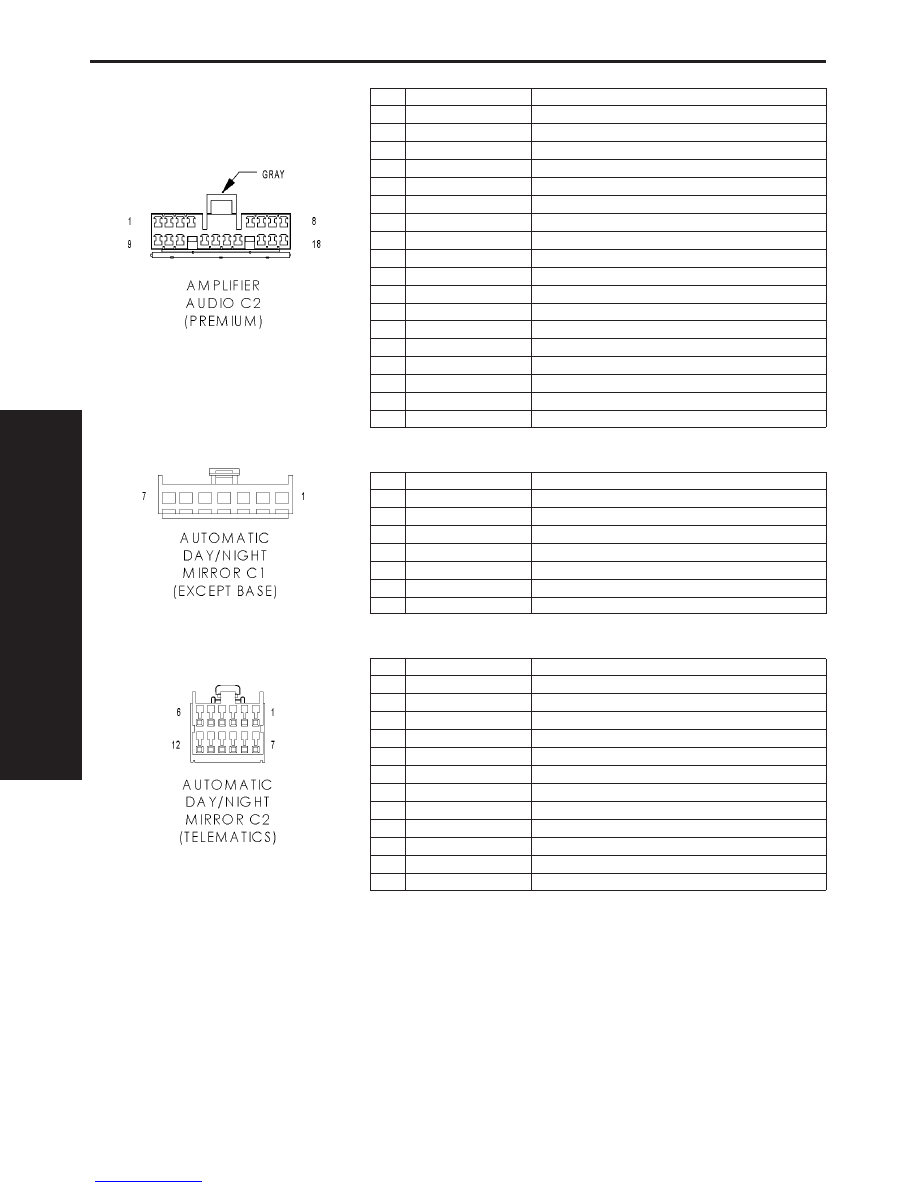

AMPLIFIER AUDIO C2 (PREMIUM) - GRAY 18 WAY

CAV

CIRCUIT

FUNCTION

1

A116 18YL/RD

FUSED B(+)

2

-

-

3

-

-

4

X295 18GY/DG

LEFT REAR SPEAKER (-)

5

X154 18GY/YL

RIGHT FRONT DOOR SPEAKER (+)

6

X153 18DG/YL

LEFT FRONT DOOR SPEAKER (+)

7

X208 18GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

8

X299 18GY/YL

LEFT INSTRUMENT PANEL SPEAKER (-)

9

A116 18YL/RD

FUSED B(+)

10

-

-

11

-

-

12

X205 18GY/LG

LEFT REAR SPEAKER (+)

13

X296 18DG/GY

RIGHT REAR SPEAKER (-)

14

X206 18DG/LG

RIGHT REAR SPEAKER (+)

15

X156 18GY/LB

RIGHT FRONT DOOR SPEAKER (-)

16

X155 18DG/LB

LEFT FRONT DOOR SPEAKER (-)

17

X298 18GY/LG

RIGHT INSTRUMENT PANEL SPEAKER (-)

18

X209 18GY/OR

LEFT INSTRUMENT PANEL SPEAKER (+)

AUTOMATIC DAY/NIGHT MIRROR C1 (EXCEPT BASE) - 7 WAY

CAV

CIRCUIT

FUNCTION

1

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z13 20BK/WT

GROUND

3

L1 20WT/LG

BACKUP LAMP FEED

4

-

-

5

-

-

6

-

-

7

-

-

AUTOMATIC DAY/NIGHT MIRROR C2 (TELEMATICS) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20LB/DG

MICROPHONE 2 IN (+)

5

X735 20BR

HANDSFREE MICROPHONE SHIELD

6

X712 20DG/LB

MICROPHONE 1 IN (+)

7

X793 20DG/YL

HANDSFREE MICROPHONE HSD FEED

8

-

-

9

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20OR/GY

SENSOR GROUND

12

X792 20LB/DG

MICROPHONE IN (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

566

CONNECTOR PINOUTS

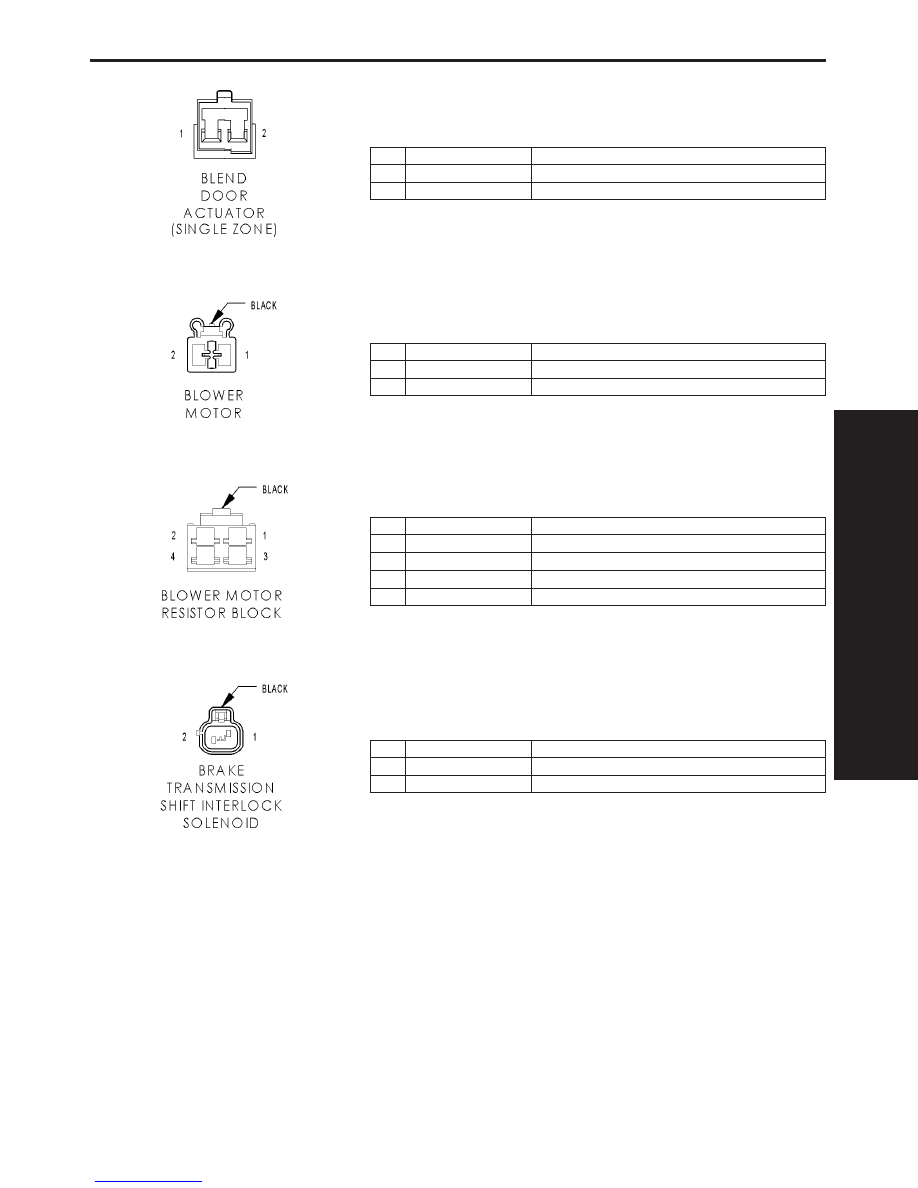

BLEND DOOR ACTUATOR (SINGLE ZONE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C61 20DB/LG

BLEND DOOR DRIVER

BLOWER MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C70 10DB/YL

BLOWER MOTOR HIGH DRIVER

2

C7 10DB

BLOWER MOTOR FEED

BLOWER MOTOR RESISTOR BLOCK - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

2

C70 12DB/YL

BLOWER MOTOR HIGH DRIVER

3

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

4

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K32 18DB/YL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID CONTROL

2

Z101 18BK/VT

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

567

CONNECTOR PINOUTS

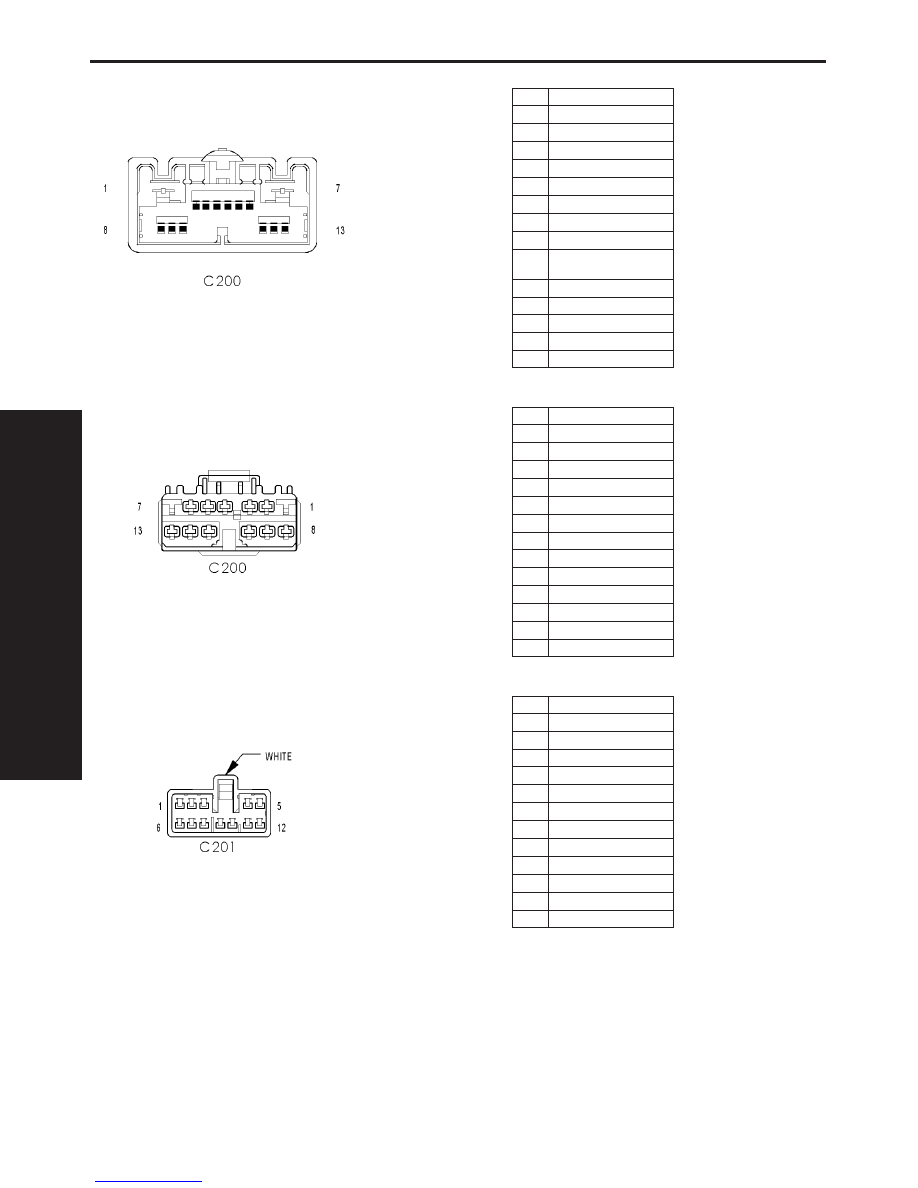

C200 - (HVAC SIDE)

CAV

CIRCUIT

1

C70 10DB/YL

2

C34 20DB/LB

3

C71 16DB/BR

4

C32 20DB/TN

5

C73 14DB/VT

6

C72 16DB/OR

7

C7 10DB

8

C29 20DB

9

C21 20DB/LG (EXCEPT
BASE A/C)

10

C121 20DB/DG

11

C33 20LB/BR

12

C61 20DB/LG

12

C33 20LB/BR (DUAL ZONE)

13

C801 20DB/OR

C200 - (I/P SIDE)

CAV

CIRCUIT

1

C70 10DB/YL

2

C34 20DB/LB

3

C71 16DB/BR

4

C32 20DB/TN

5

C73 14DB/VT

6

C72 16DB/OR

7

C7 10DB

8

C29 20DB

9

C21 20DB/LG

10

C121 20DB/DG

11

C61 20DB/LG

12

C33 20LB/BR (SLT)

13

C801 20DB/OR

C201 - WHITE (HEADLINER SIDE)

CAV

CIRCUIT

1

D25 20WT/VT (PREMIUM)

2

Z13 20BK/WT (PREMIUM)

3

L50 20WT/TN

4

Z350 20BK/TN

5

A919 20RD (PREMIUM)

6

F21 20PK/DG (PREMIUM)

7

L14 20WT/TN

8

Z964 20BK

9

M20 20YL/LB

10

M22 20YL/OR (PREMIUM)

11

L1 20WT/LG (PREMIUM)

12

M288 20YL/GY (PREMIUM)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

568

CONNECTOR PINOUTS
