P2118-ELECTRONIC THROTTLE CONTROL MOTOR CIRCUIT (CONTINUED)

5.

(K447) ETC POSITIVE CIRCUIT SHORTED TO THE (K448) ETC NEGATIVE CIRCUIT

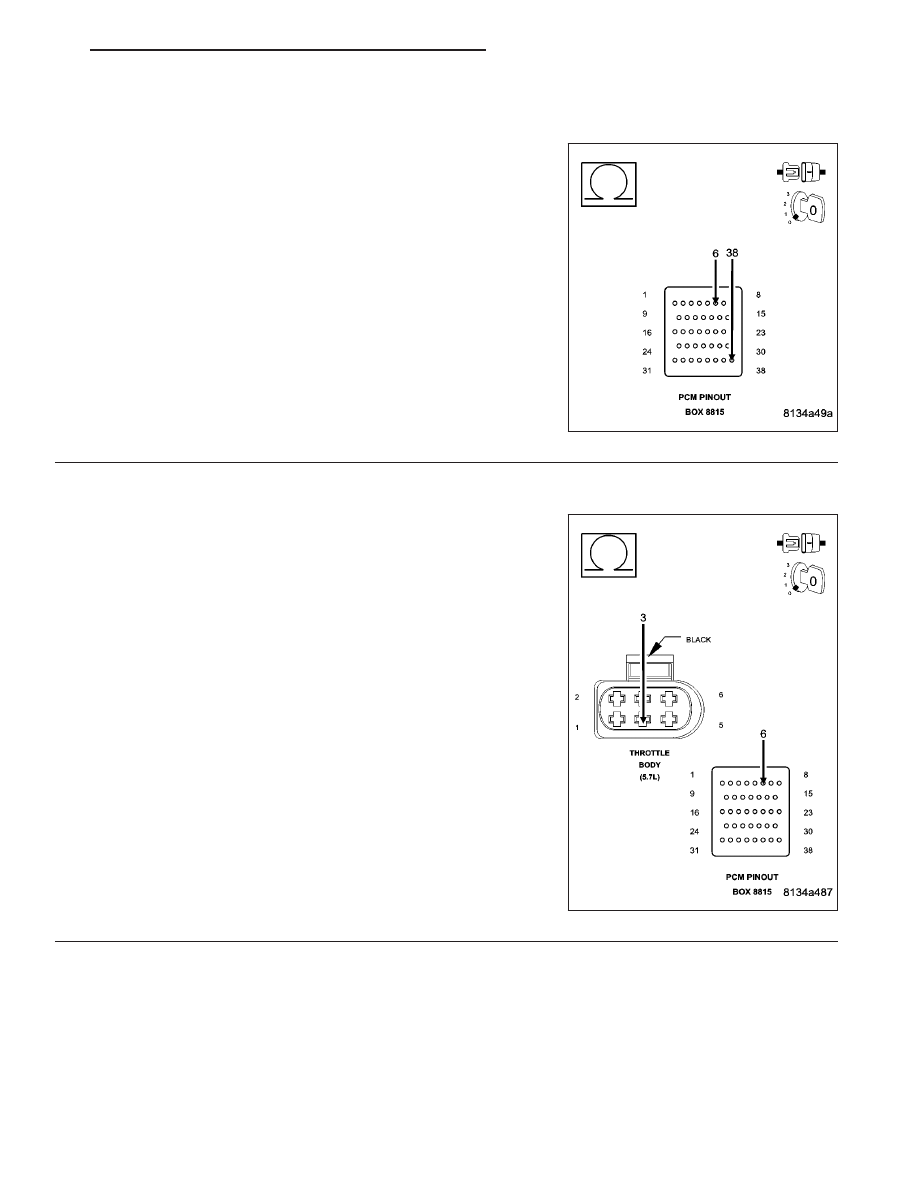

Measure the resistance between the (K447) ETC Positive circuit and
the (K448) ETC Negative circuit at the appropriate terminals of special
tool #8815.

Is the resistance below 100 ohms?

Yes

>> Repair the short to between the (K447) ETC Positive cir-

cuit and the (K448) ETC Negative circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

6.

(K447) ETC POSITIVE CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (K447) ETC Positive circuit from the
Throttle Body harness connector to the appropriate terminal of special
tool #8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the open in the (K447) ETC Positive circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

HB

ENGINE ELECTRICAL DIAGNOSTICS

9 - 871

P2118-ELECTRONIC THROTTLE CONTROL MOTOR CIRCUIT (CONTINUED)

7.

(K447) ETC POSITIVE CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K447) ETC Positive
circuit between the appropriate terminals of special tool #8815.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K447) ETC Positive cir-

cuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 8

8.

(K448) ETC NEGATIVE CIRCUIT OPEN

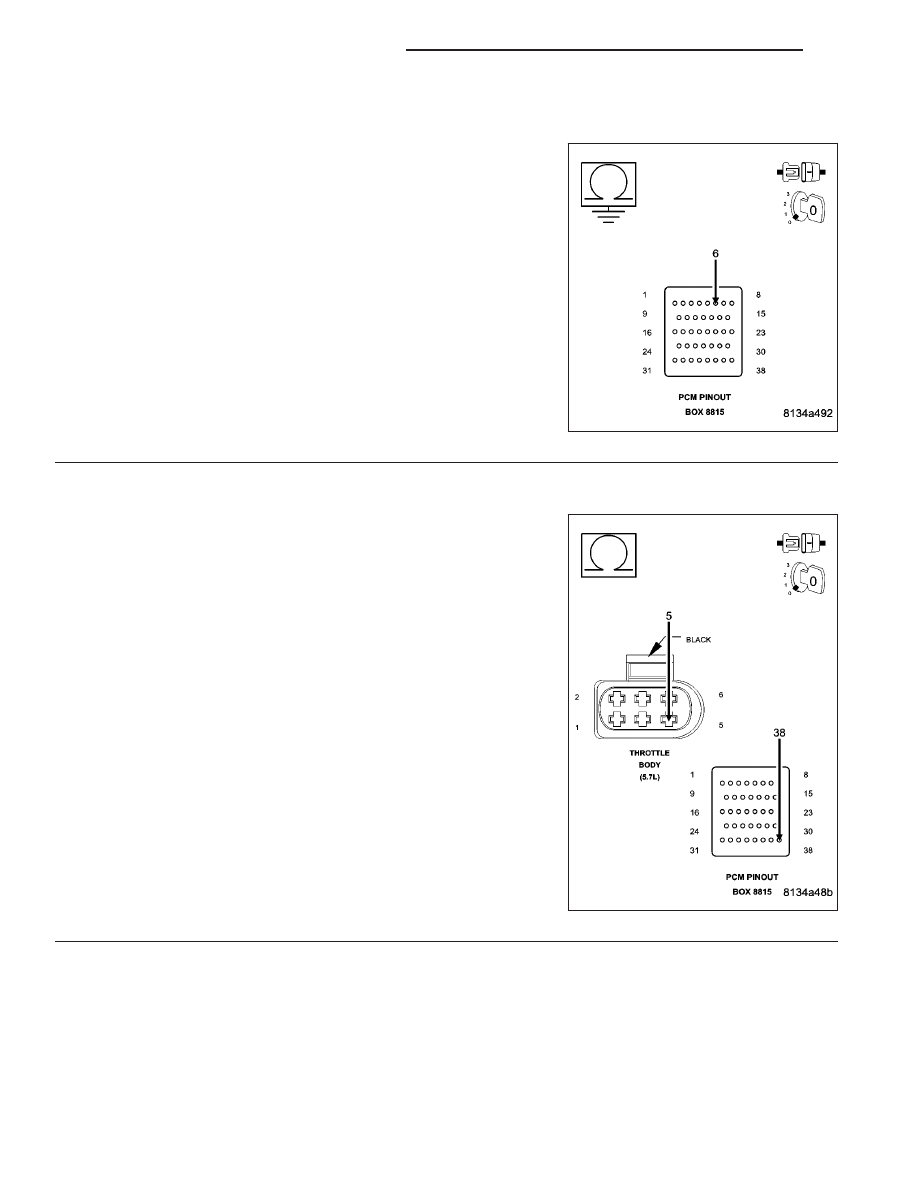

Measure the resistance of the (K448) ETC Negative circuit from the
Throttle Body harness connector to the appropriate terminal of special
tool #8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 9

No

>> Repair the open in the (K448) ETC Negative circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

9 - 872

ENGINE ELECTRICAL DIAGNOSTICS

HB

P2118-ELECTRONIC THROTTLE CONTROL MOTOR CIRCUIT (CONTINUED)

9.

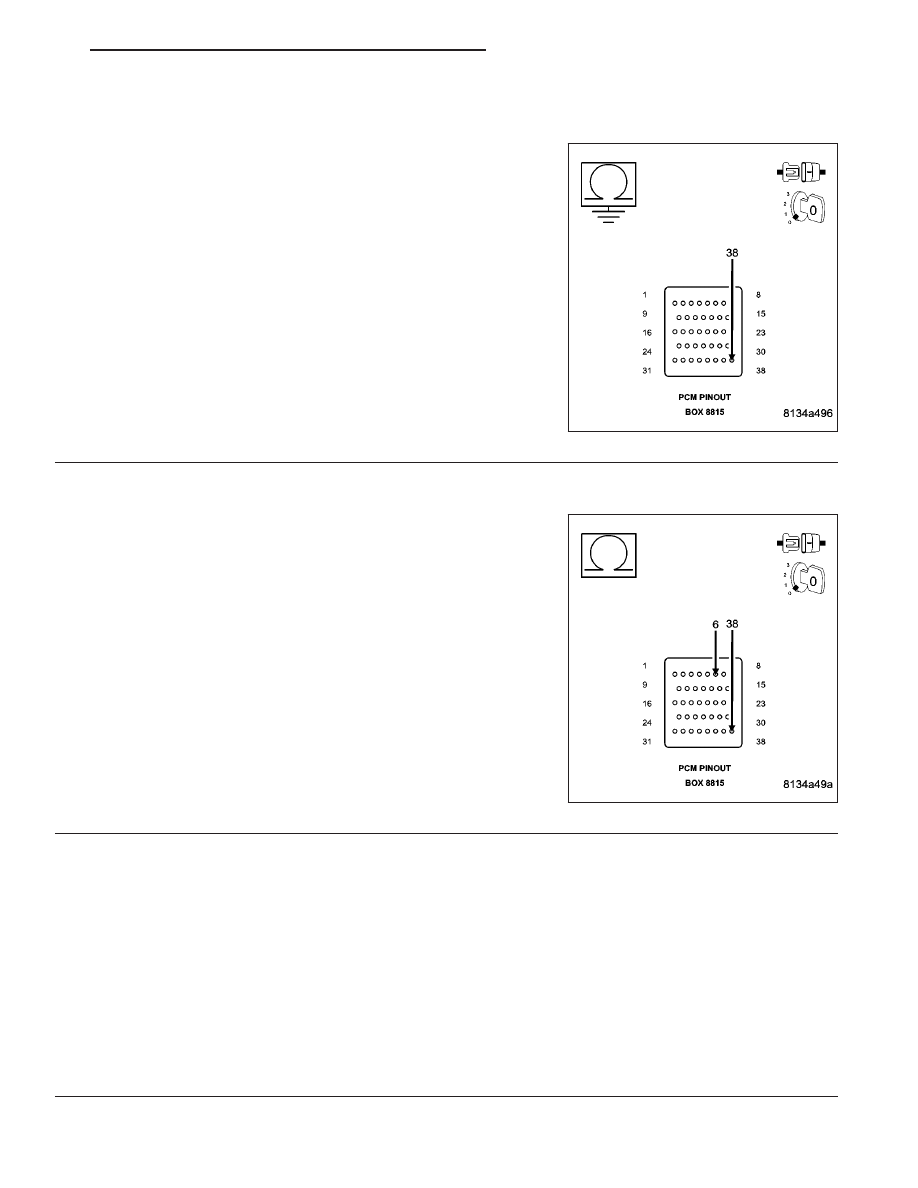

(K448) ETC NEGATIVE CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K448) ETC Negative
circuit between the appropriate terminals of special tool #8815.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K448) ETC Negative cir-

cuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 10

10.

ETC MOTOR

NOTE: Take the following measurement using special tool #8815
to avoid possible damage to the Throttle Body harness connec-
tor.
Measure the resistance of the ETC Motor between the (K447) ETC
Positive circuit and the (K448) ETC Negative circuit at the appropriate
terminals of special tool #8815.

Is the resistance between 2.5 and 25 ohms at closed throttle?

Yes

>> Go To 11

No

>> Replace the Throttle Body Assembly. Disconnect the Bat-

tery when replacing the Throttle Body Assembly. After
installation is complete, use a scan tool and select the
ETC RELEARN function.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

11.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
