B1206-PASSENGER AIRBAG INDICATOR CIRCUIT OPEN (CONTINUED)

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Occupant Restraint Controller (ORC) cannot detect voltage on the (R104) Passenger Airbag Indicator
Driver circuit.

Possible Causes

PASSENGER AIRBAG ON/OFF INDICATOR LAMP DISCONNECTED

(R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT OPEN

PASSENGER AIRBAG ON/OFF INDICATOR LAMP

OCCUPANT RESTRAINT CONTROLLER (ORC)

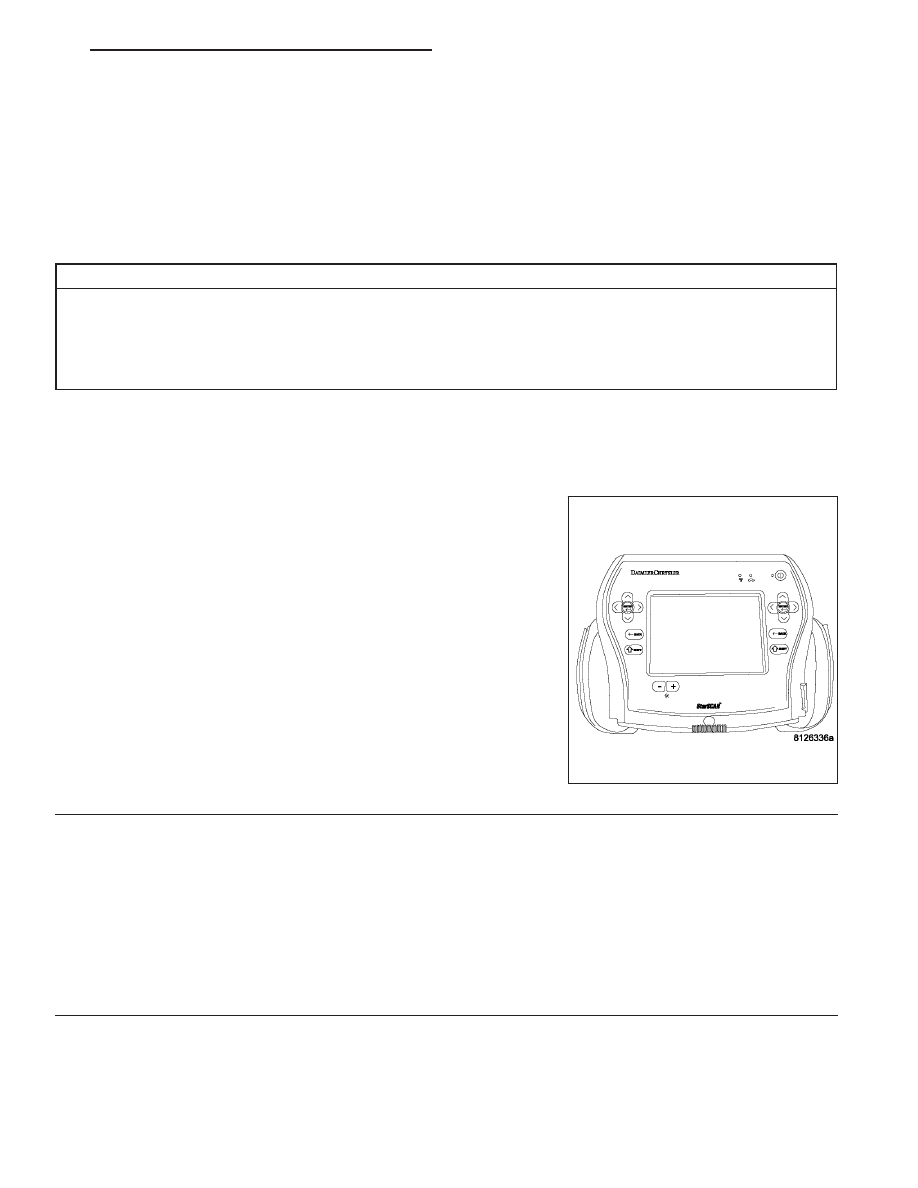

Diagnostic Test

1.

VERIFY THAT DTC B1206 PASSENGER AIRBAG INDICATOR CIRCUIT OPEN IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on.

With the scan tool, read Occupant Restraint Controller (ORC) DTCs.

Does the scan tool display active: B1206 PASSENGER AIRBAG
INDICATOR CIRCUIT OPEN?

Yes

>> Go To 2

No

>> Go To 5

2.

VERIFY THAT PASSENGER AIRBAG ON/OFF INDICATOR LAMP IS CONNECTED

Turn the ignition off.

Gain access to the Passenger Airbag On/Off Indicator Lamp connector.

Is the Passenger Airbag On/Off Indicator Lamp connected to the dash harness?

Yes

>> Go To 3

No

>> Connect the Passenger Airbag On/Off Indicator Lamp to the dash harness.

Perform ORC VERIFICATION TEST - VER 1.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 17

B1206-PASSENGER AIRBAG INDICATOR CIRCUIT OPEN (CONTINUED)

3.

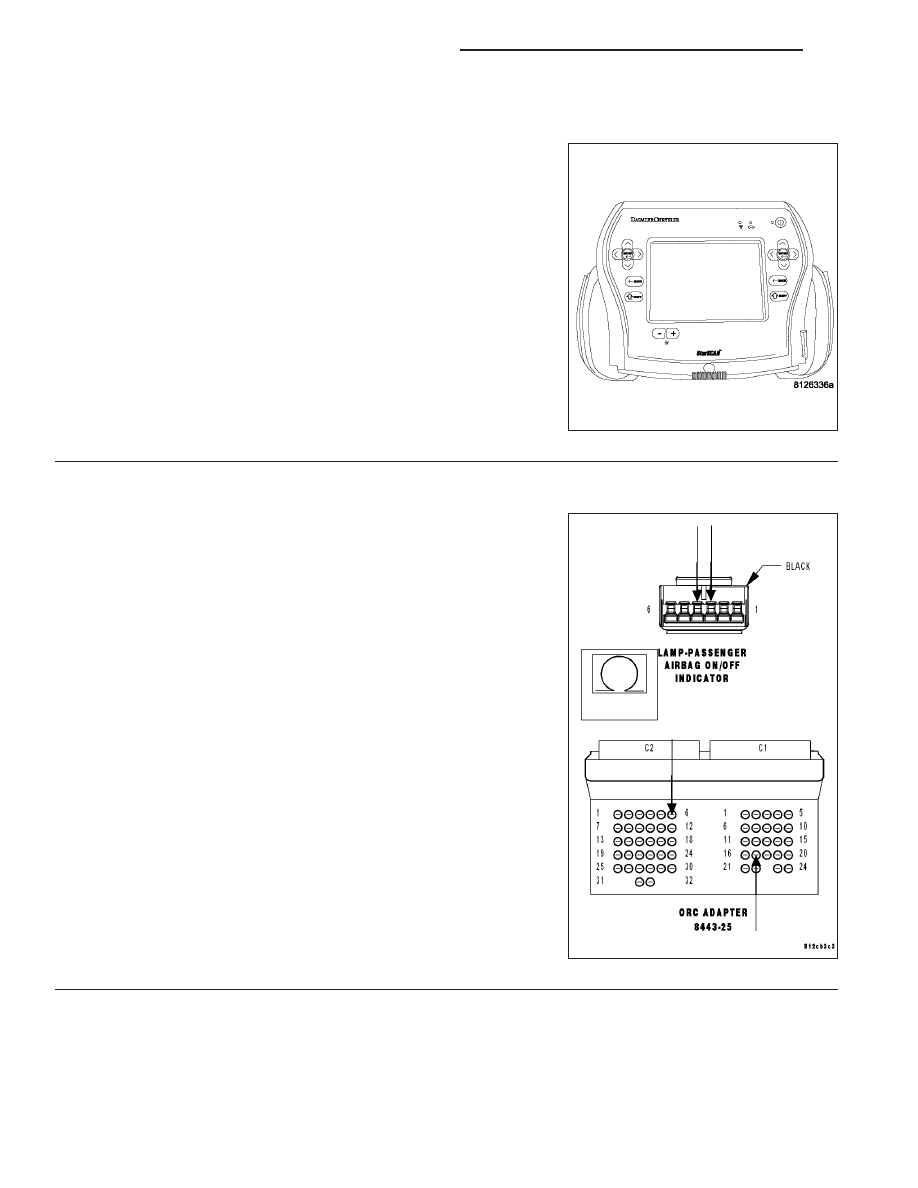

CHECK (R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT OPERATION

Disconnect the Passenger Airbag On/Off Indicator Lamp connector.

Connect a Test Light between the (R104) Passenger Airbag Indicator
Driver circuit and the (F201) Fused Ignition Switch Output (Run-Start)
circuit in the Passenger Airbag On/Off Indicator Lamp connector.

Turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: B1206 PASSENGER AIRBAG
INDICATOR CIRCUIT OPEN?

Yes

>> Go To 4

No

>> Replace the Passenger Airbag On/Off Indicator Lamp in

accordance with the Service Information.

Perform ORC VERIFICATION TEST - VER 1.

4.

CHECK (R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT FOR AN OPEN

WARNING: If the Occupant Restraint Controller (ORC) is dropped
at any time, it must be replaced. Failure to take the proper pre-
cautions could result in accidental airbag deployment and per-
sonal injury or death.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the ORC C2 connector.

NOTE: Check connectors - Clean and repair as necessary.
Connect the appropriate Load Tool ORC Adaptor to the ORC connec-
tor.

Measure the resistance of the (R104) Passenger Airbag Indicator
Driver circuit between the ORC Adaptor and the Passenger Airbag
On/Off Indicator Lamp connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the ORC in accordance with the Service Informa-

tion.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Repair the (R104) Passenger Airbag Indicator Driver circuit

for an open.

Perform ORC VERIFICATION TEST - VER 1.

8O - 18

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1206-PASSENGER AIRBAG INDICATOR CIRCUIT OPEN (CONTINUED)

5.

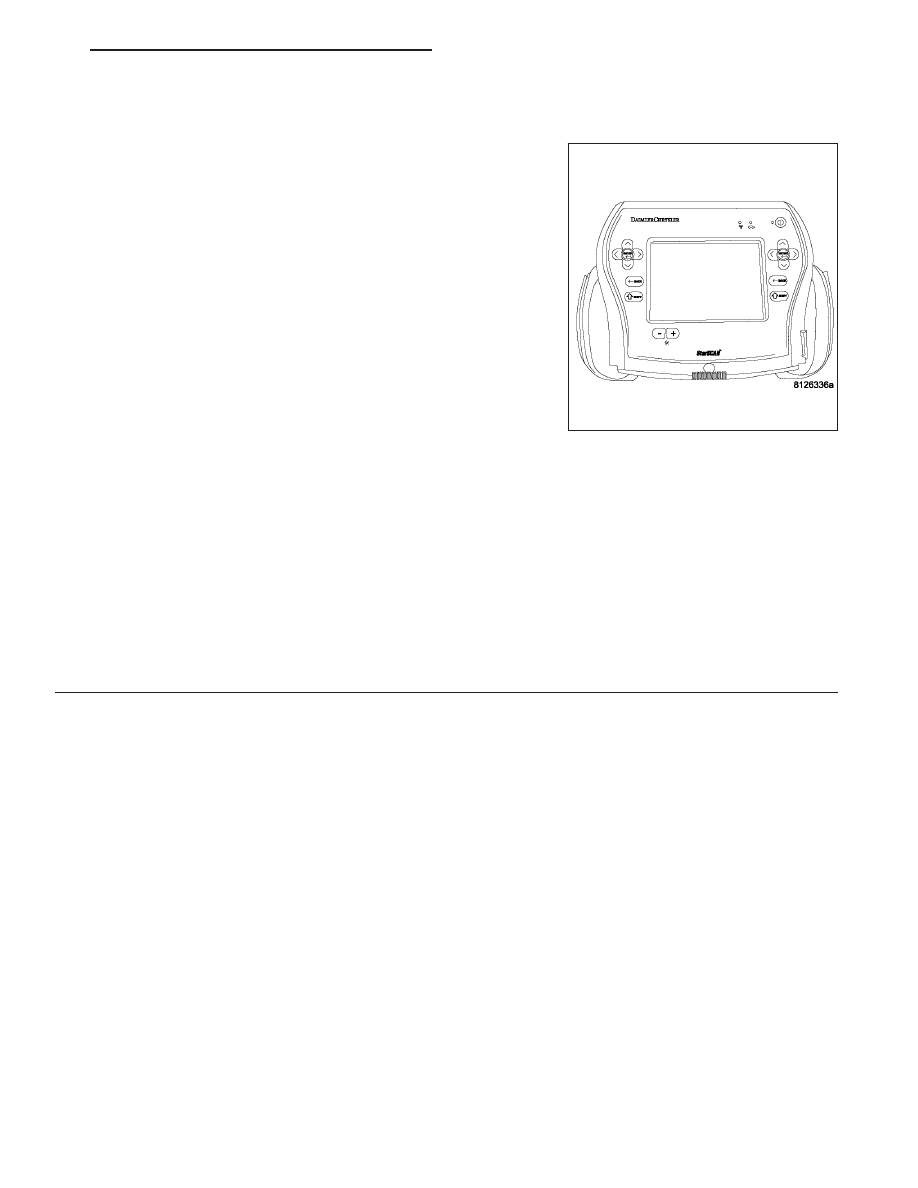

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 19

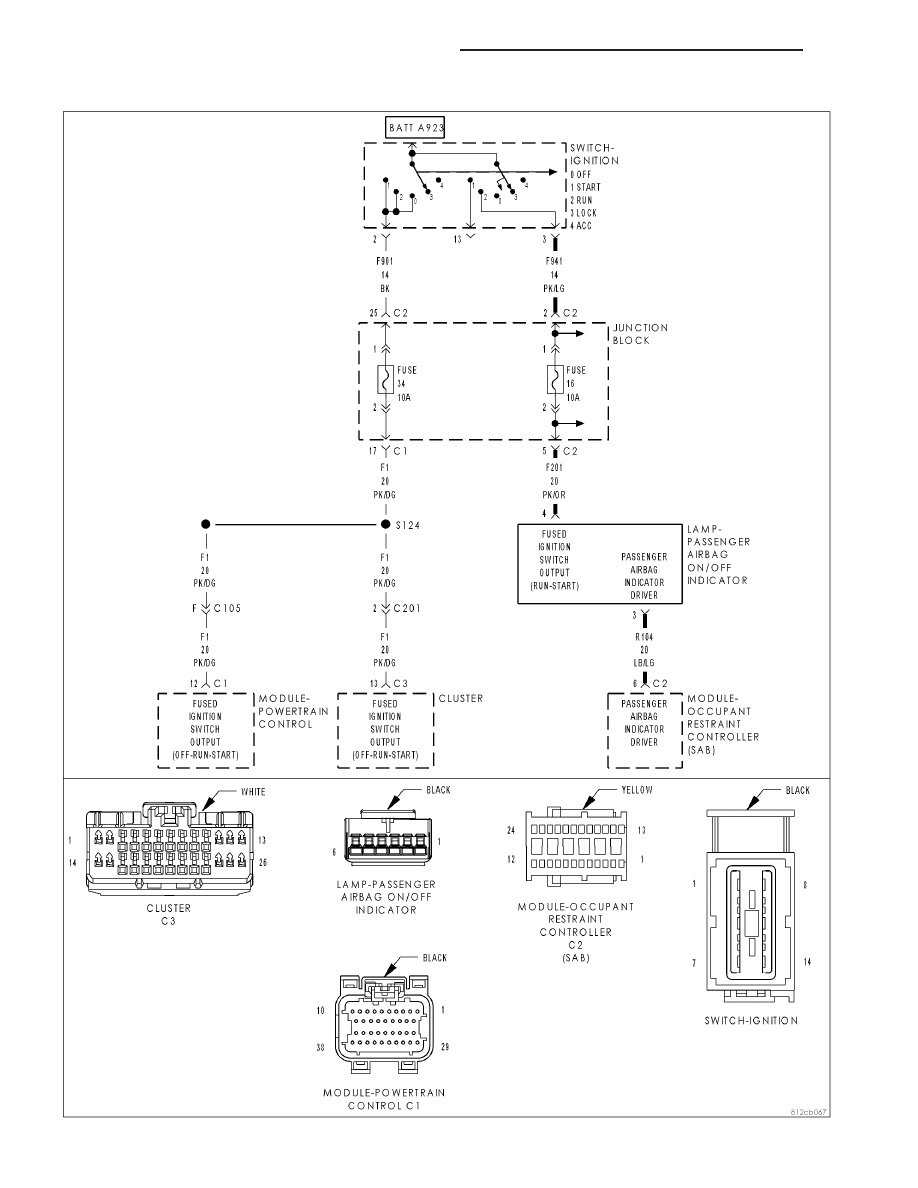

B1207-PASSENGER AIRBAG INDICATOR CIRCUIT SHORTED TOGETHER
