B1204-PASSENGER AIRBAG INDICATOR CIRCUIT LOW (CONTINUED)

2.

CHECK FOR ACTIVE DTC B1204 PASSENGER AIRBAG INDICATOR CIRCUIT LOW WITH PASSENGER
AIRBAG ON/OFF INDICATOR LAMP DISCONNECTED

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Passenger Airbag On/Off Indicator Lamp connector.

NOTE: Check connectors - Clean and repair as necessary.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, erase ORC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: B1204 PASSENGER AIRBAG
INDICATOR CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Passenger Airbag On/Off Indicator Lamp in

accordance with the Service Information.

Perform ORC VERIFICATION TEST - VER 1.

3.

CHECK (R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT FOR A SHORT TO GROUND

WARNING: If the Occupant Restraint Controller is dropped at any
time, it must be replaced. Failure to take the proper precautions
could result in accidental airbag deployment and personal injury
or death.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the ORC C2 connector.

NOTE: Check connectors - Clean and repair as necessary.
Connect the appropriate Load Tool ORC Adaptor to the ORC connec-
tor.

Measure the resistance of the (R104) Passenger Airbag Indicator
Driver circuit between ground and the ORC Adaptor.

Is the resistance below 100.0 ohms?

Yes

>> Repair the (R104) Passenger Airbag Indicator Driver circuit

for a short to ground.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Replace the ORC in accordance with the Service Informa-

tion.

Perform ORC VERIFICATION TEST - VER 1.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 9

B1204-PASSENGER AIRBAG INDICATOR CIRCUIT LOW (CONTINUED)

4.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

8O - 10

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1205-PASSENGER AIRBAG INDICATOR CIRCUIT HIGH

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 11

B1205-PASSENGER AIRBAG INDICATOR CIRCUIT HIGH (CONTINUED)

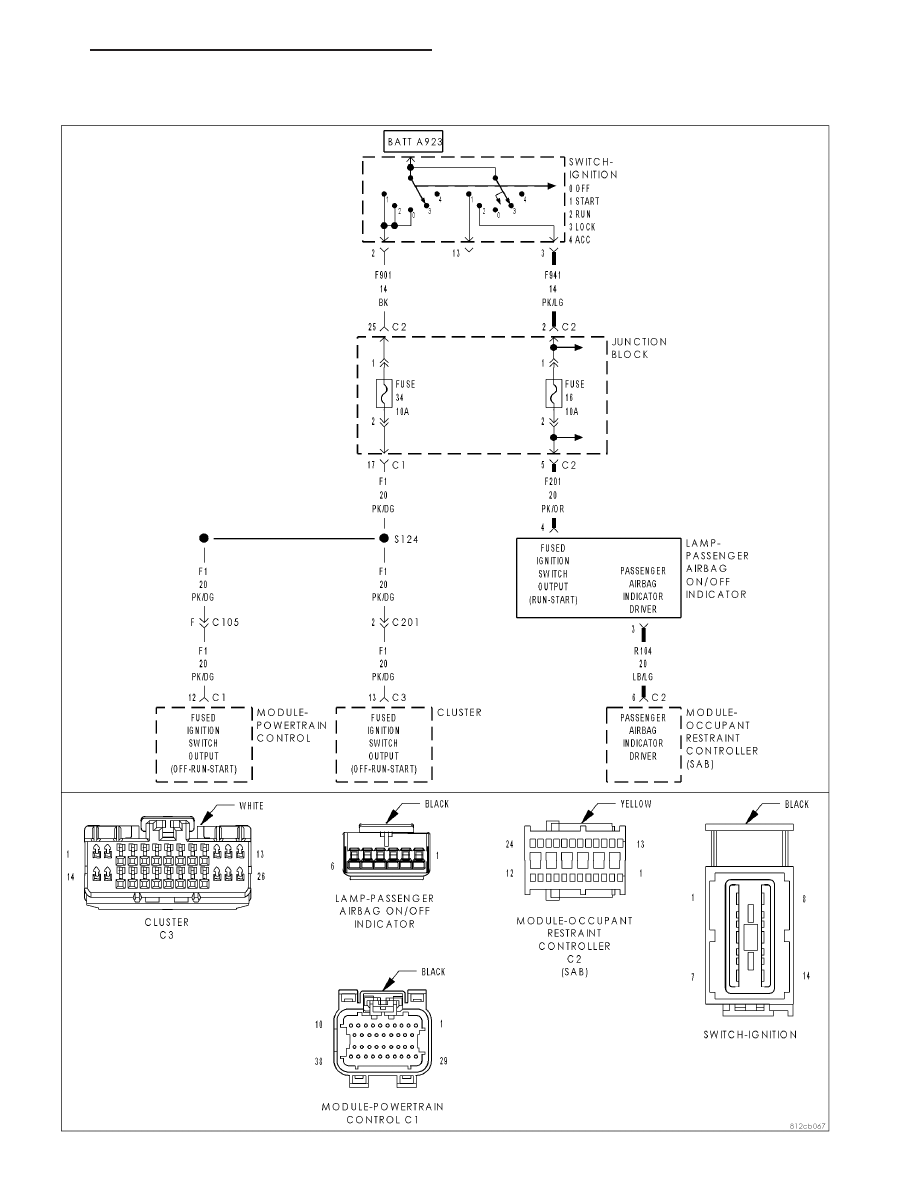

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Occupant Restraint Controller (ORC) senses a low resistance to battery voltage on the (R104) Passen-
ger Airbag Indicator Driver circuit.

Possible Causes

(R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT SHORTED TO (F201) FUSED IGNITION SWITCH
OUTPUT (RUN-START) CIRCUIT

(R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT SHORTED TO VOLTAGE

PASSENGER AIRBAG ON/OFF INDICATOR LAMP

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

VERIFY THAT DTC B1205 PASSENGER AIRBAG INDICATOR CIRCUIT HIGH IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on.

With the scan tool, read Occupant Restraint Controller (ORC) DTCs.

Does the scan tool display active: B1205 PASSENGER AIRBAG
INDICATOR CIRCUIT HIGH?

Yes

>> Go To 2

No

>> Go To 5

8O - 12

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB
