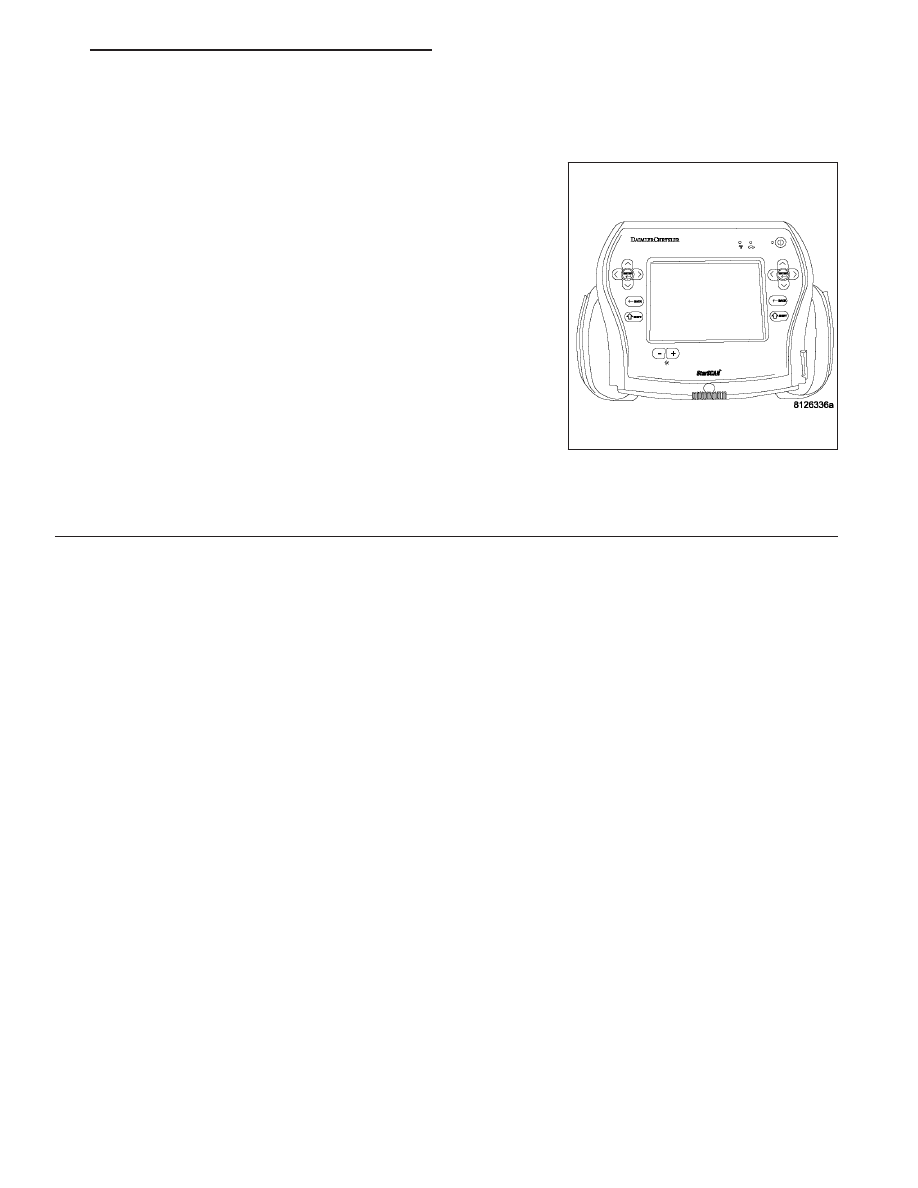

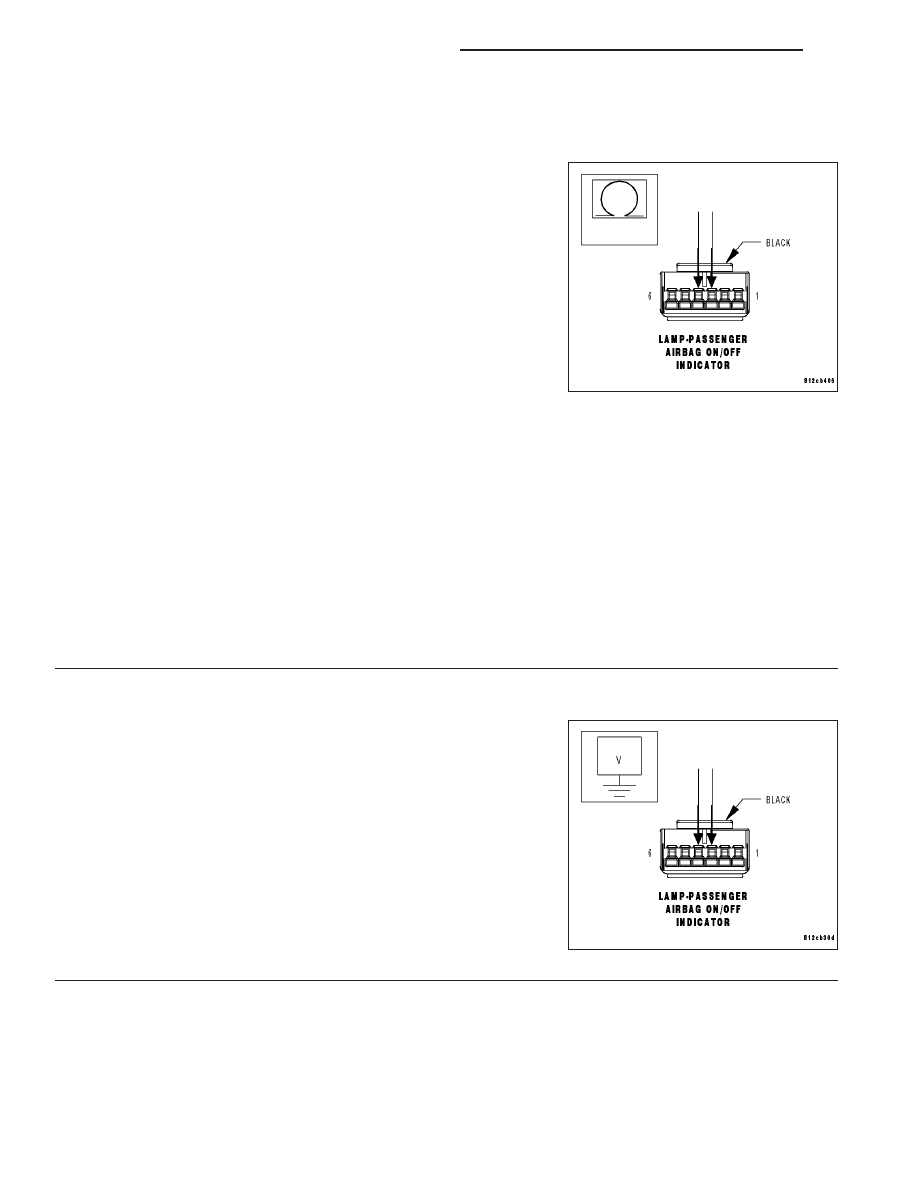

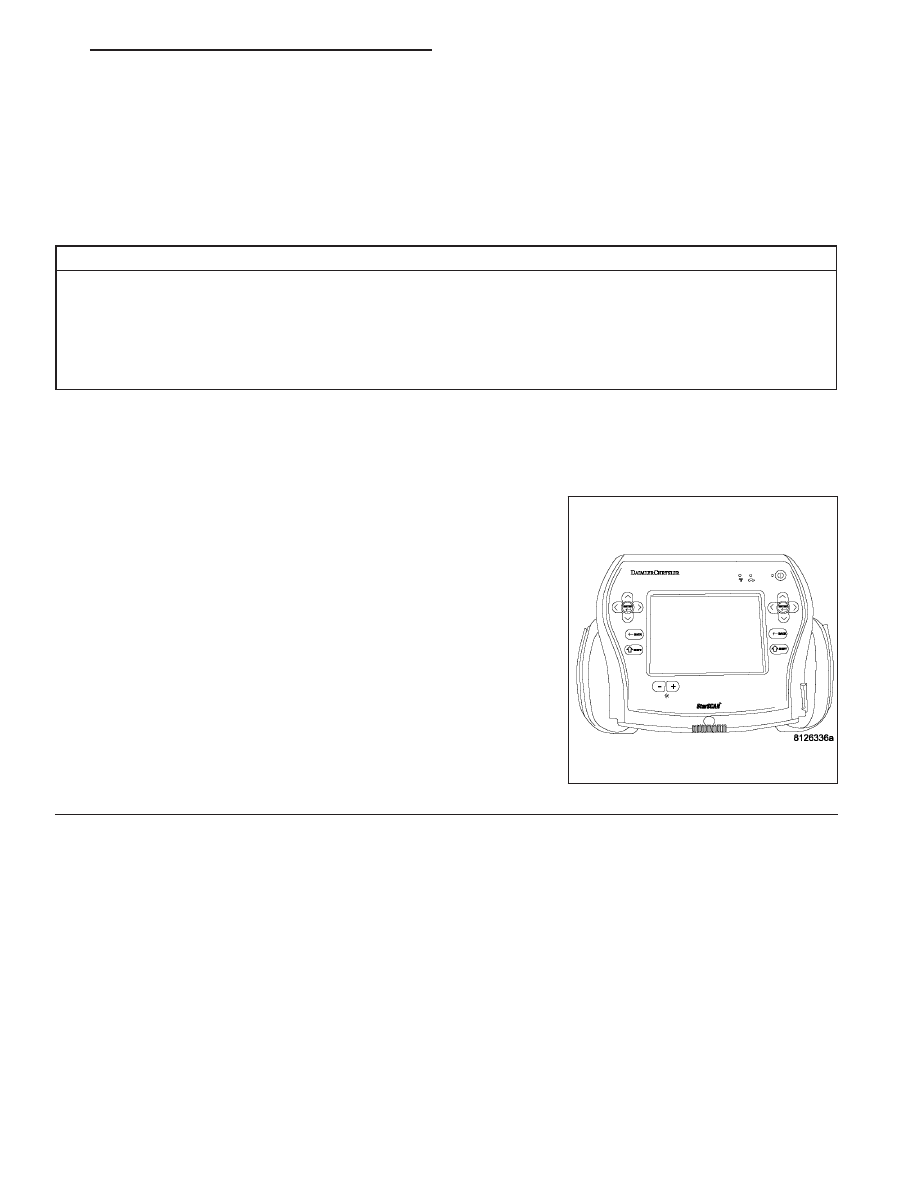

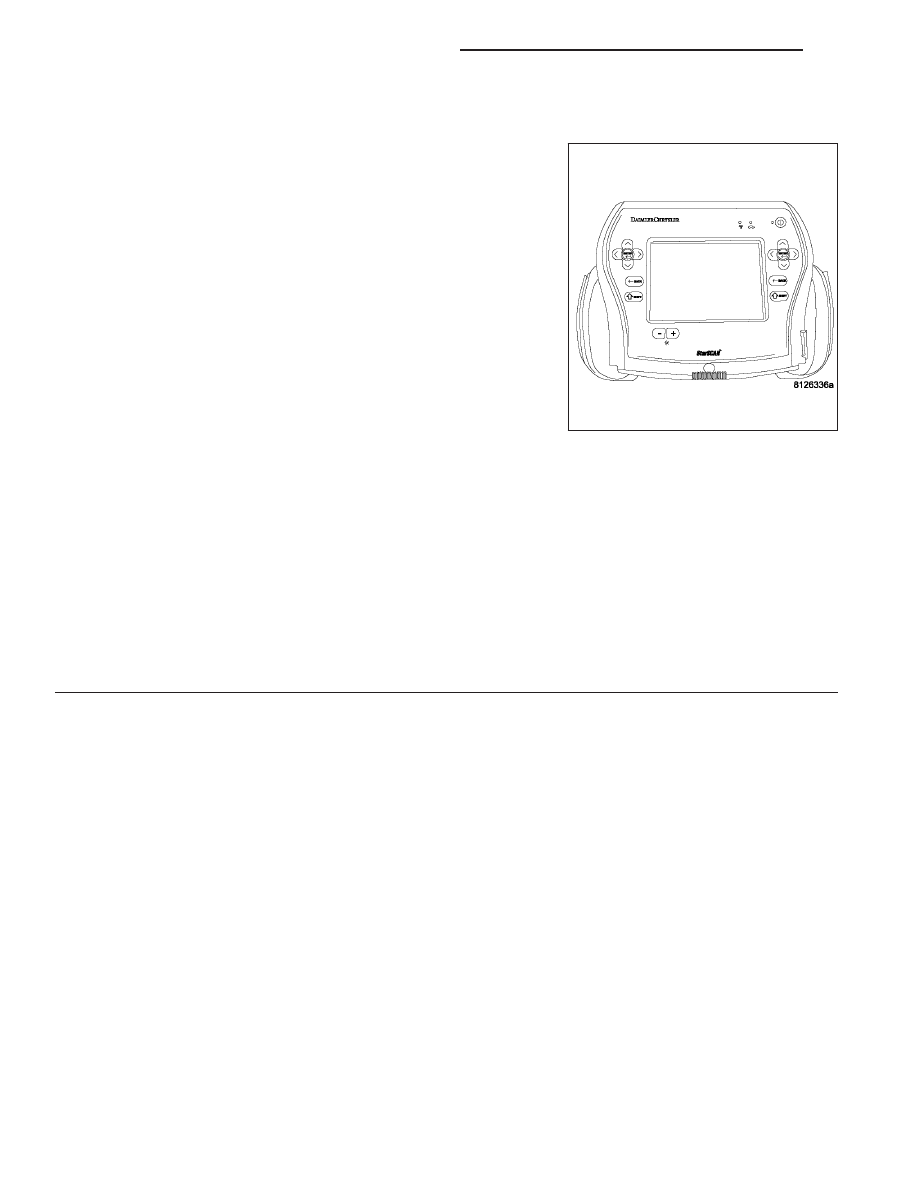

B1207-PASSENGER AIRBAG INDICATOR CIRCUIT SHORTED TOGETHER (CONTINUED) For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS). For a complete wiring diagram Refer to Section 8W. • When Monitored: • Set Condition: Possible Causes (R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT SHORTED TO (F201) FUSED IGNITION SWITCH (R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT SHORTED TO VOLTAGE PASSENGER AIRBAG ON/OFF INDICATOR LAMP OCCUPANT RESTRAINT CONTROLLER (ORC) Diagnostic Test 1. VERIFY THAT DTC B1207 PASSENGER AIRBAG INDICATOR CIRCUIT SHORTED TOGETHER IS ACTIVE NOTE: Ensure the battery is fully charged. NOTE: When reconnecting Airbag system components, the igni- With the scan tool, read Occupant Restraint Controller (ORC) DTCs. Does the scan tool display active: B1207 PASSENGER AIRBAG Yes >> Go To 2 No >> Go To 5 HB RESTRAINTS - ELECTRICAL DIAGNOSTICS 8O - 21 |
