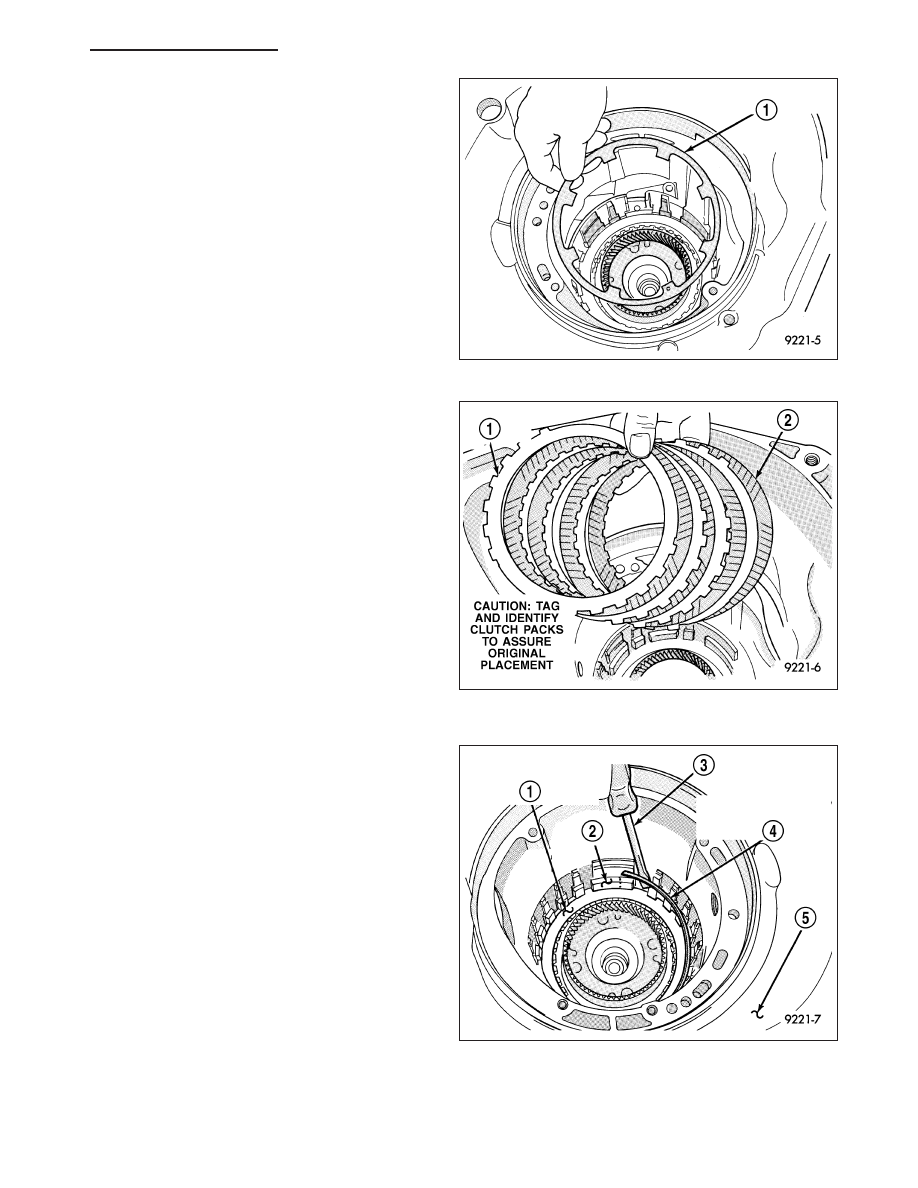

39. Remove the 2/4 clutch return spring (1).

40. Remove the 2/4 clutch pack (1, 2).

41. Remove the tapered snap ring (4).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 205

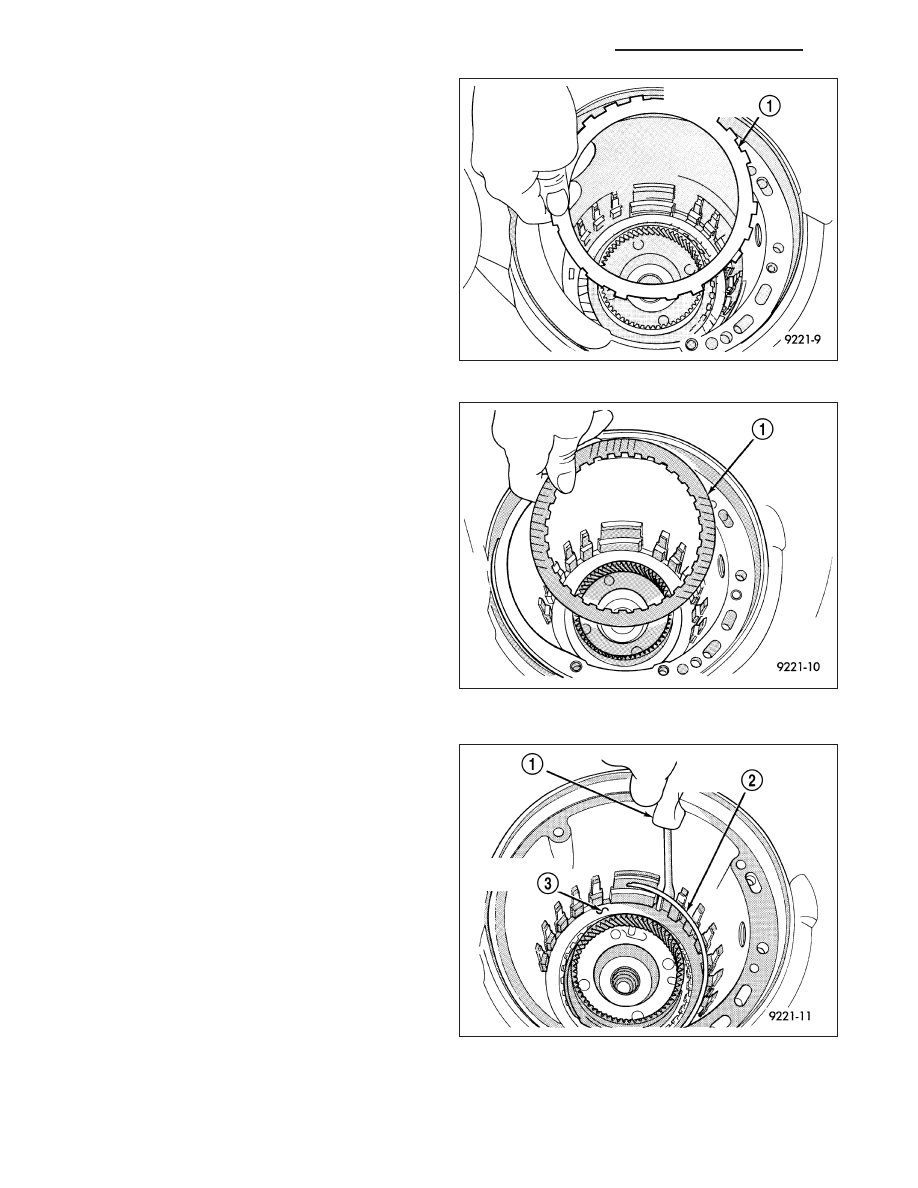

42. Remove the low/reverse reaction plate (1).

43. Remove one (1) low/reverse clutch disc to facili-

tate snap ring removal.

44. Remove the low/reverse reaction plate snap ring

(2).

21 - 206

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

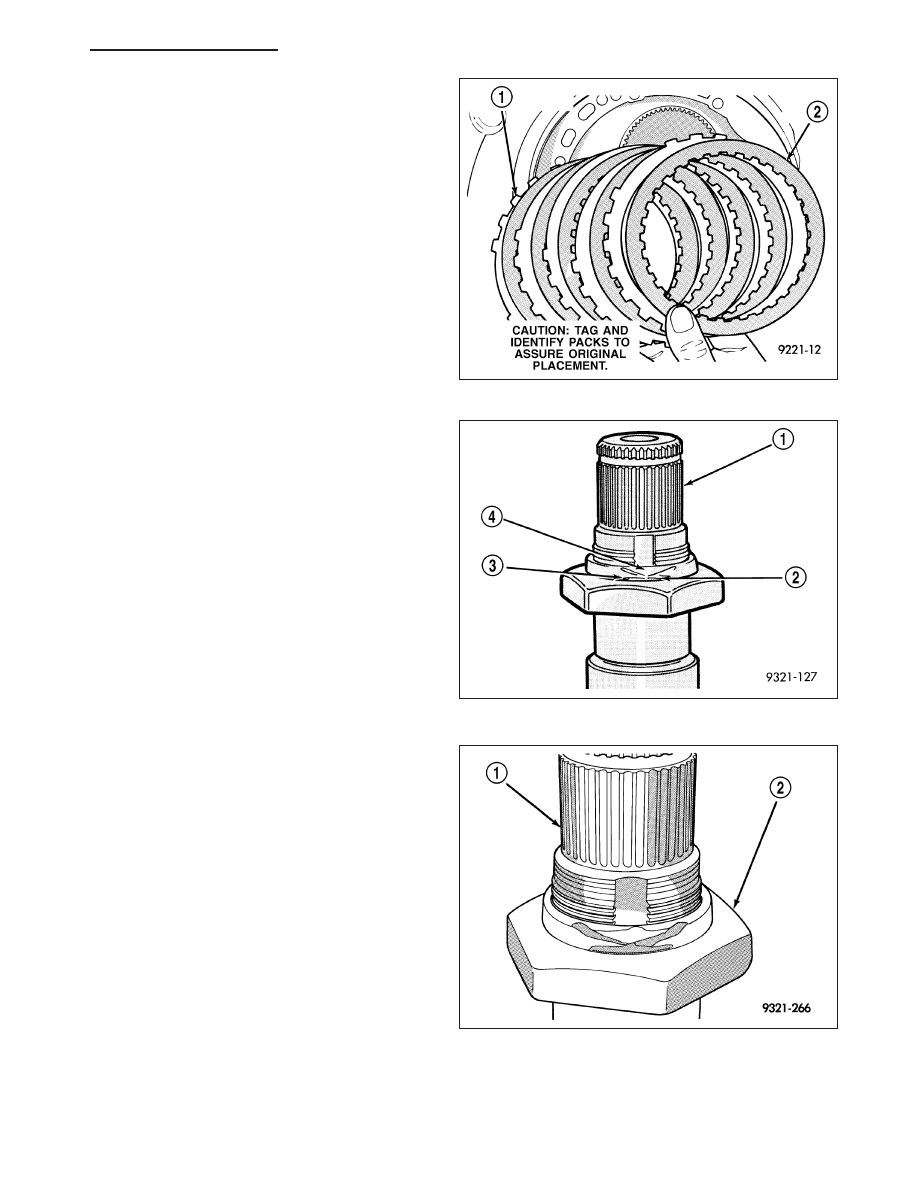

45. Remove the low/reverse clutch pack (1, 2).

CAUTION: Failure to grind and open stakes (4) of
the output shaft nut will result in thread damage to
the shaft during nut removal.

WARNING:

WEAR

SAFETY

GOGGLES

WHILE

GRINDING STAKE NUTS.

46. Using a die grinder or equivalent, grind the stakes

in the shoulder of the shaft nut (2) as shown. Do
not grind all the way through the nut and into the
shaft. There are two stakes on each nut.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 207

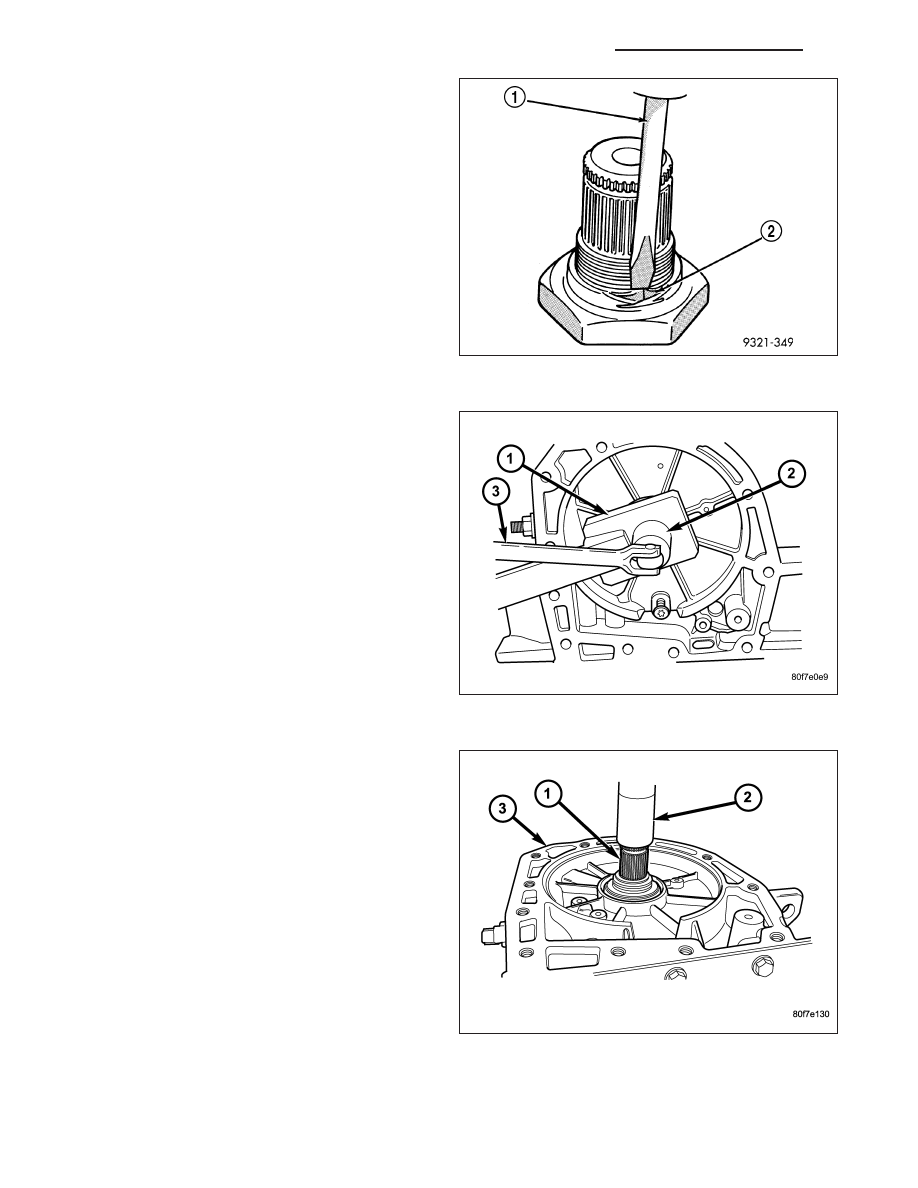

47. Using a small chisel (1), carefully open the stakes

on nut (2).

48. Use special tool 6497 (1) and 6498A (2) to

remove the output shaft nut.

49. Remove the output shaft (1) from case (3) using a

shop press (2).
