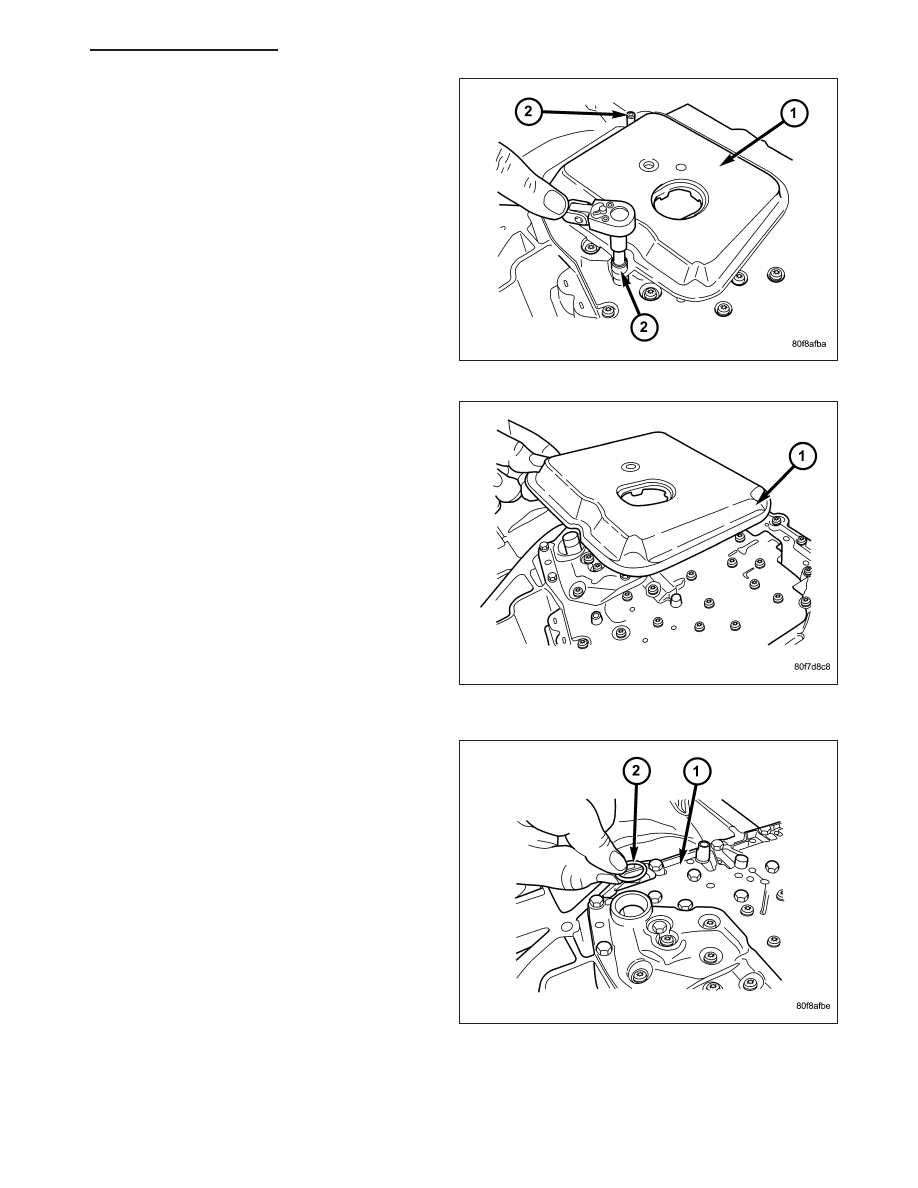

16. Remove the transmission oil filter screws (2).

17. Remove transmission oil filter (1).

18. Remove the oil filter o-ring (2) from the valve

body.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 197

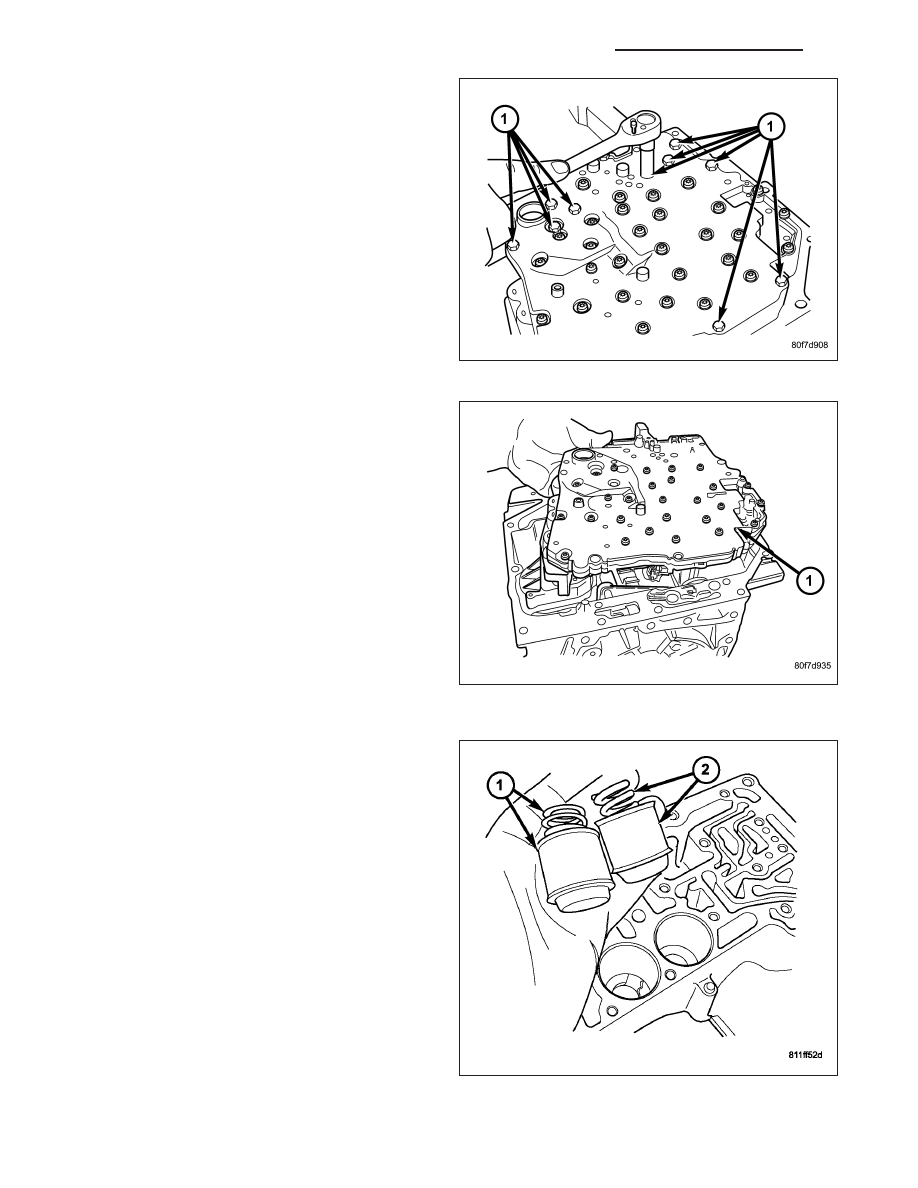

19. Remove valve body-to-case bolts (1).

CAUTION: Do not handle the valve body by the
manual shaft. Damage could result.

20. Remove valve body (1) from transmission.

21. Remove underdrive and overdrive accumulators

(1, 2).

21 - 198

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

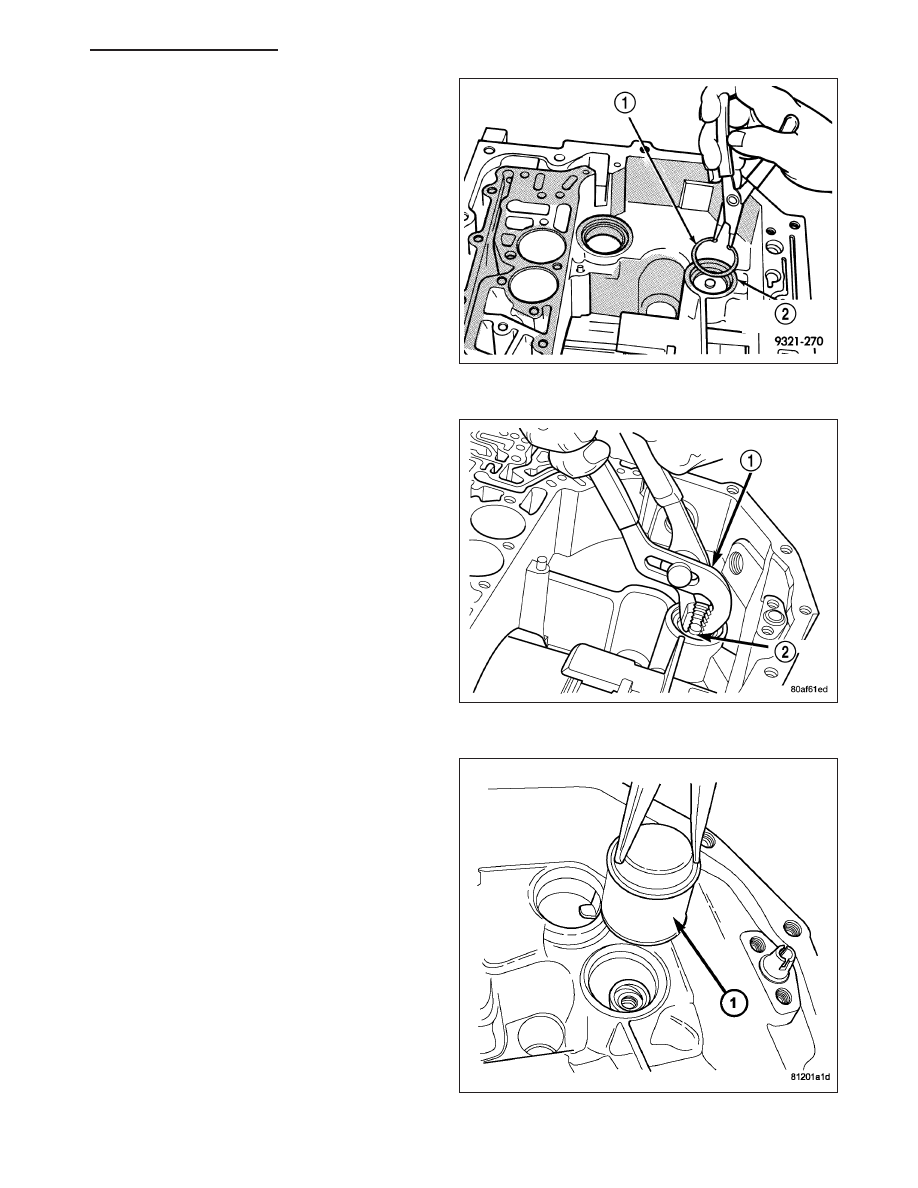

22. Remove the low/reverse accumulator snap ring

(1).

23. Remove the low/reverse accumulator plug (2).

24. Remove low/reverse accumulator piston (1) using

suitable pliers.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 199

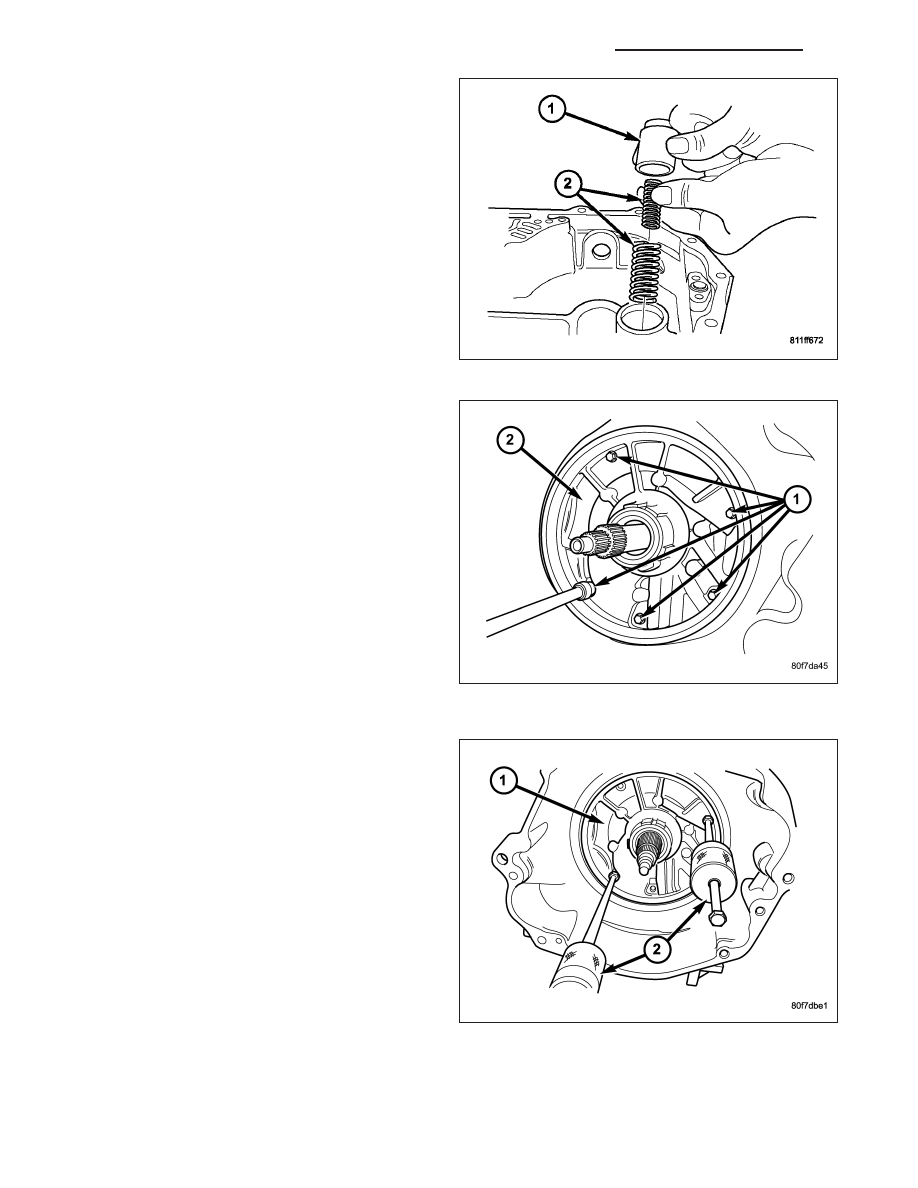

25. Remove piston (1) and springs (2).

26. Remove and discard the oil pump-to-case bolts

(1). The oil pump bolts are not to be reused.

27. Remove oil pump using C-3752 Pullers (2).

21 - 200

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB
