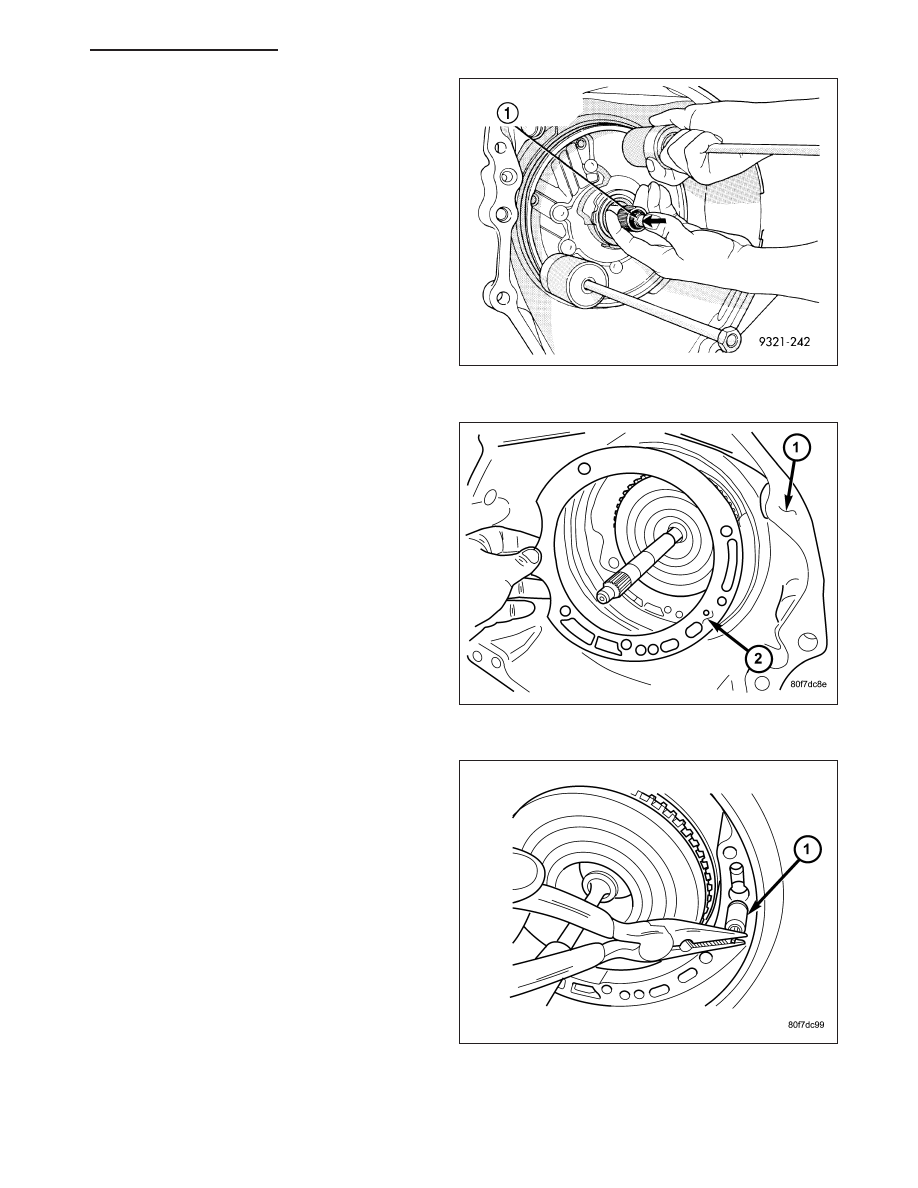

28. Remove oil pump while pushing in on input shaft

(1).

29. Remove oil pump gasket (2).

CAUTION: By-pass valve must be replaced if
transmission failure occurs.

30. Remove the cooler by-pass valve (1).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 201

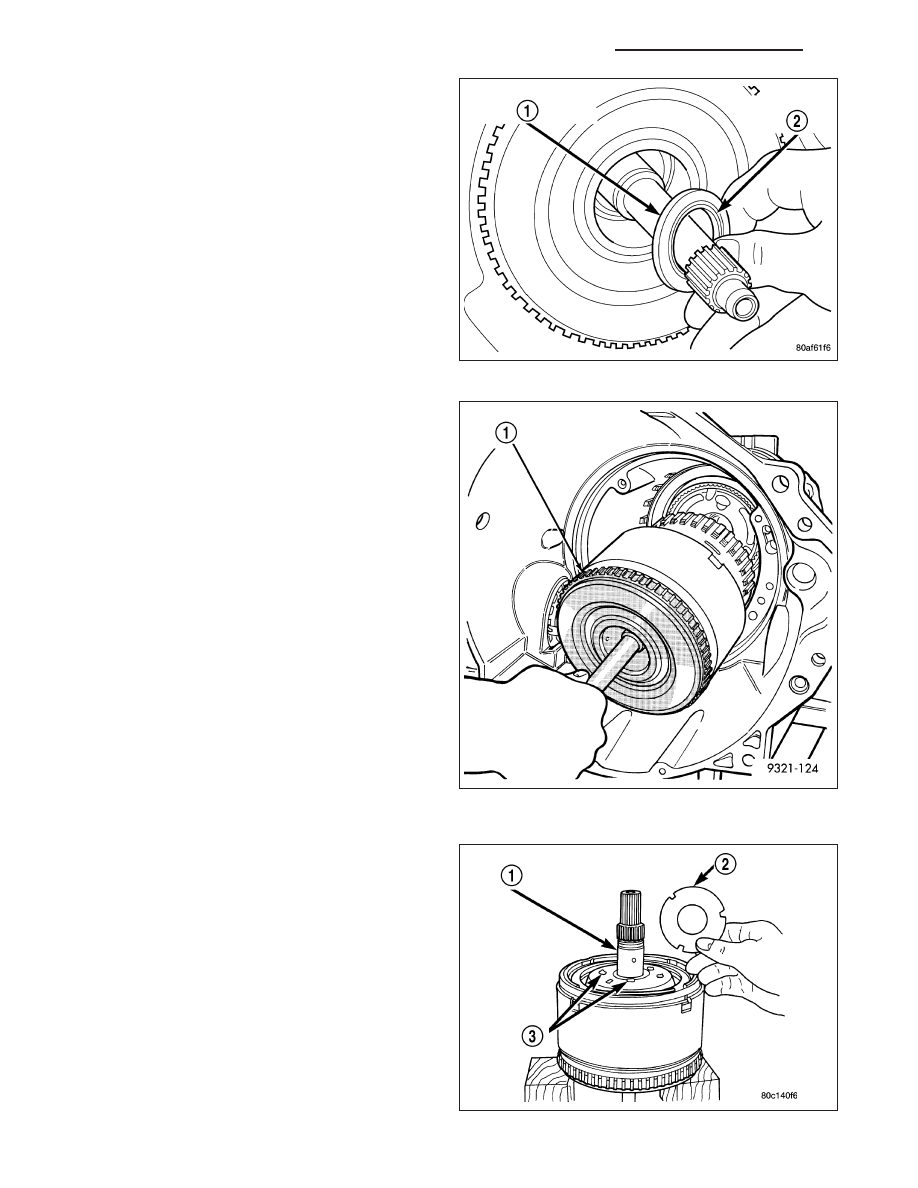

31. Remove the #1 caged needle bearing (1).

32. Remove the input clutch assembly (1).

33. Remove the #4 thrust plate (2).

21 - 202

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

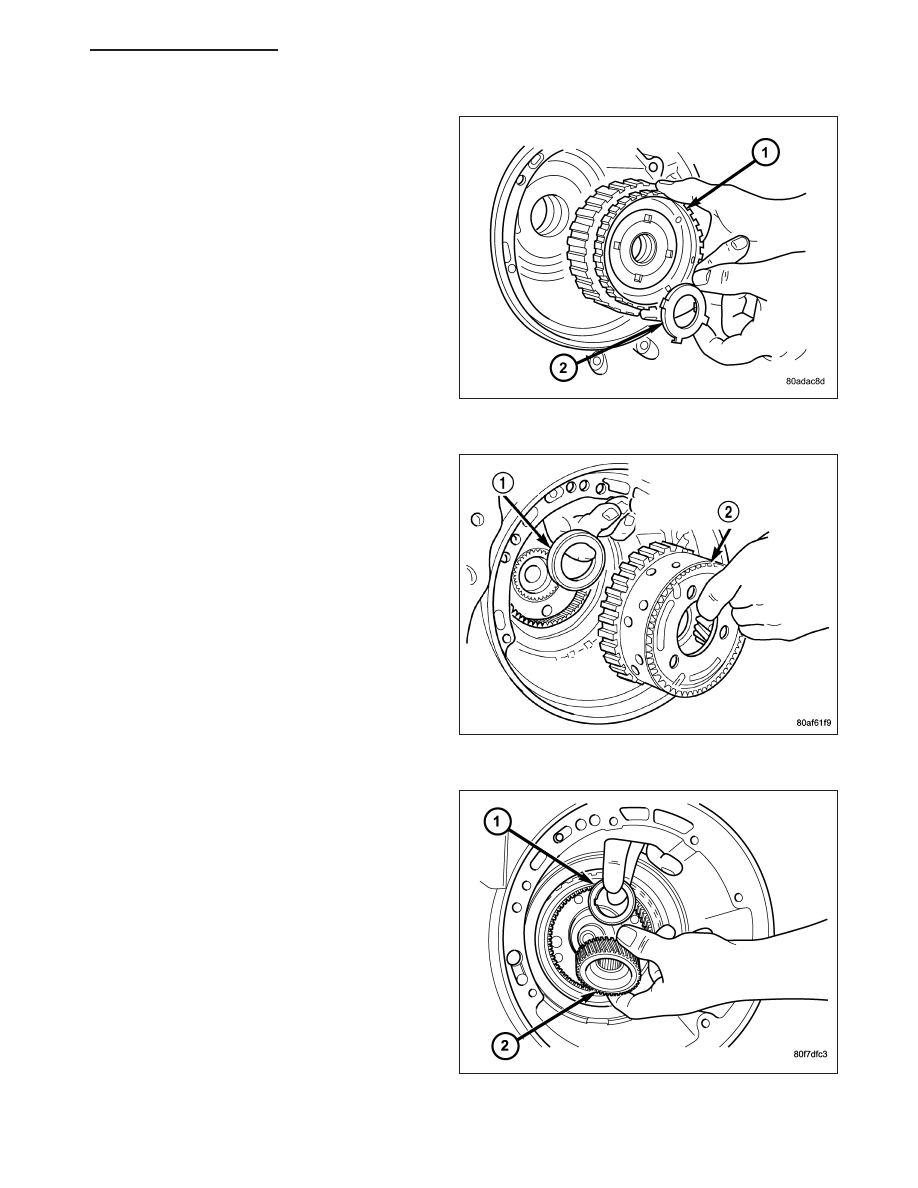

34. Remove the front sun gear assembly (1) and #4

thrust washer (if still in place).

35. Remove the front carrier/rear annulus (2) and #6

needle bearing (1).

36. Remove the rear sun gear (2) and #7 needle

bearing (1).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 203

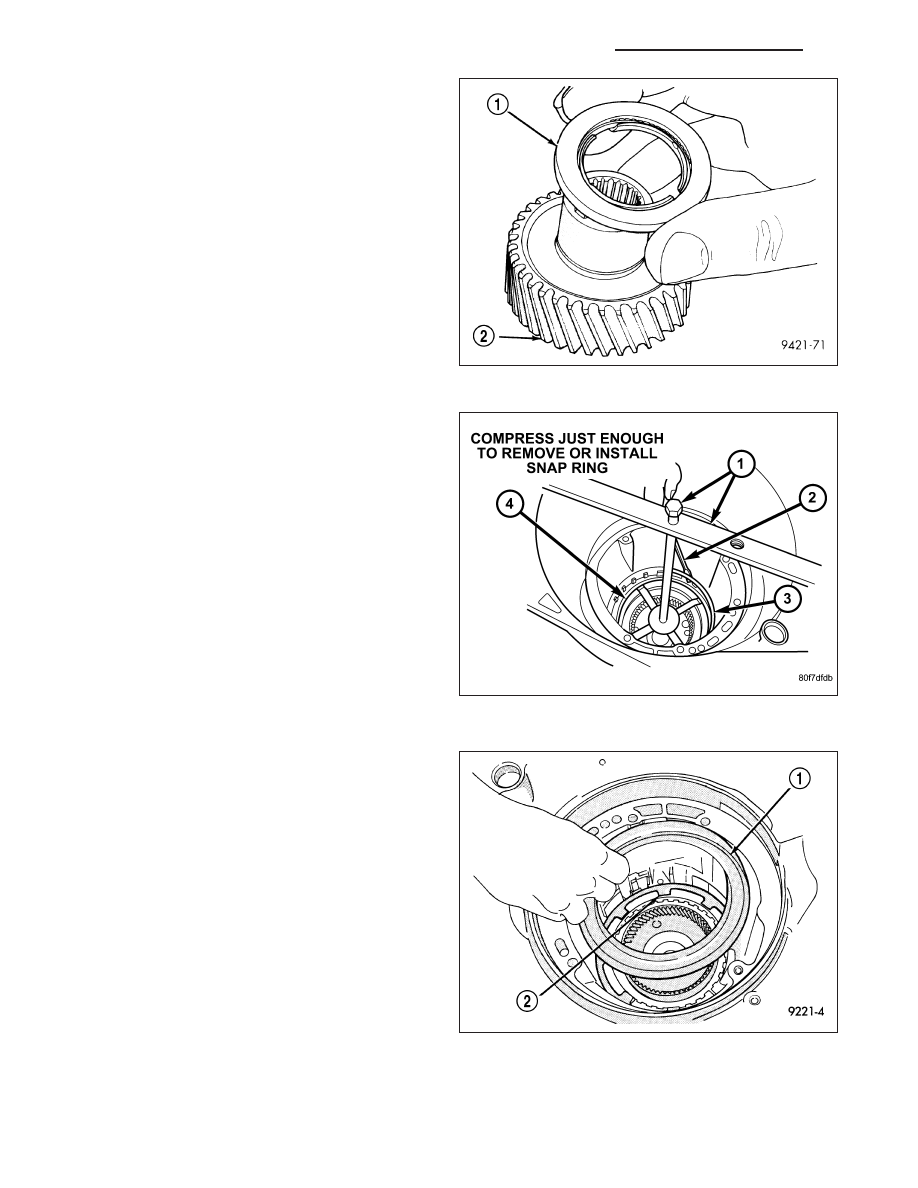

NOTE: The number seven needle bearing (1) has
three antireversal tabs and is common with the
number five and number two position. The orien-
tation should allow the bearing to seat flat against
the rear sun gear. A small amount of petrolatum
can be used to hold the bearing to the rear sun
gear.

NOTE: Verify that Tool 5058A (1) is centered prop-
erly over the 2/4 clutch retainer (4) before com-
pressing. If necessary, fasten the 5058A bar to the
bellhousing flange with any combination of lock-
ing pliers and bolts to center the tool properly.

37. Install and load Tool 5058A to remove the 2/4

clutch retainer snap ring (3).

NOTE: The 2/4 Clutch Piston has bonded seals
which

are

not

individually

serviceable.

Seal

replacement requires replacement of the piston
assembly.

38. Remove the 2/4 clutch retainer (1).

21 - 204

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB
