4. Reconnect the electrical connector (4) for the low

fluid level switch.

5. Fill and bleed the base brake system. (Refer to 5 -

BRAKES - STANDARD PROCEDURE).

PEDAL

DESCRIPTION

NOTE: The brake pedal is serviced as a complete
assembly including the bracket. Including vehicles
with Adjustable Pedals.

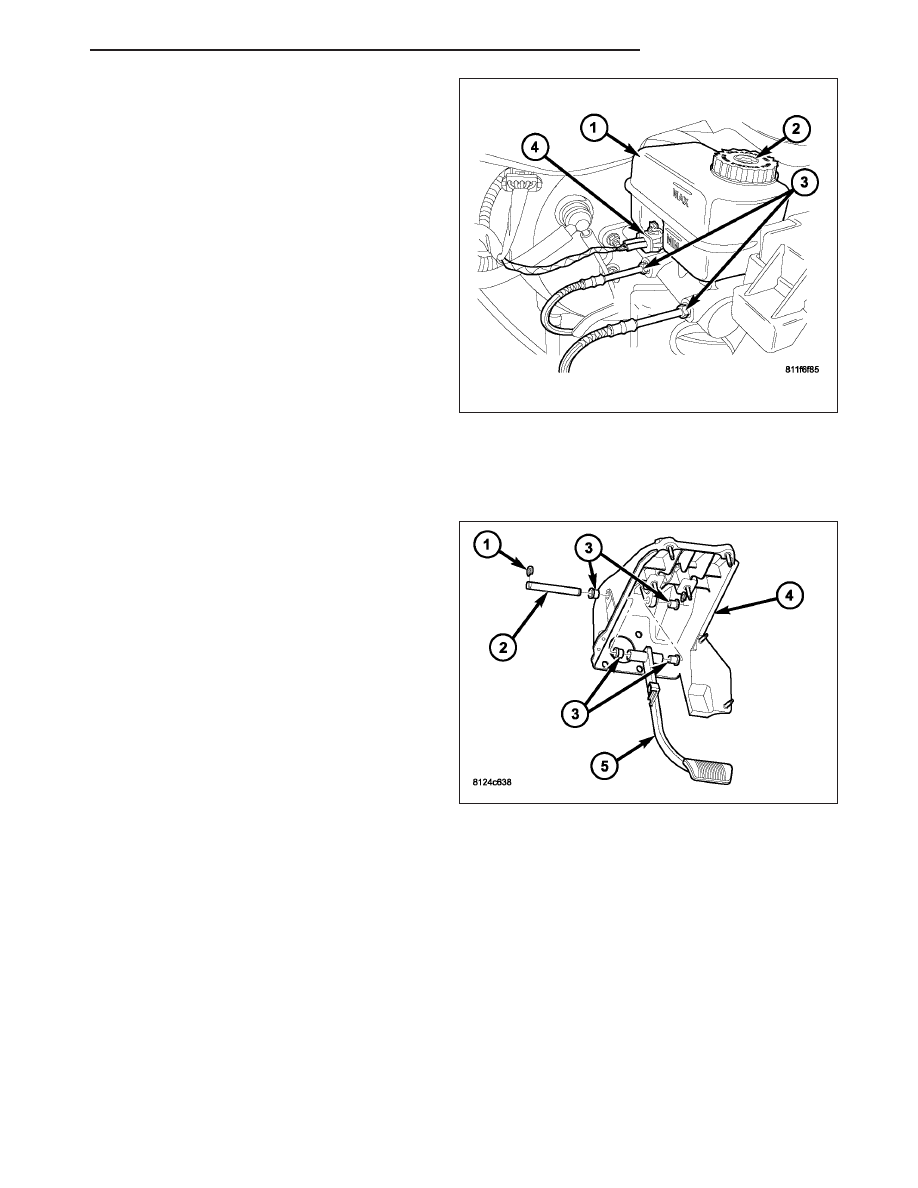

A suspended-type brake pedal (5) is used. The pedal
is attached to the pedal support bracket (4) with a
pivot shaft pin (2), bushings (3) and clips (1). If the
bushings (3) become dry a spray lubricant can be
used to eliminate noises. The booster push rod is
attached to the pedal with a clip. The pedal (5), bush-
ings (3), pivot pin (2) and support bracket (4) are not
serviceable components.

OPERATION

The brake pedal is attached to the booster push rod. When the pedal is depressed, the primary booster push rod
is depressed which move the booster secondary rod. The booster secondary rod depress the master cylinder piston.

HB

BRAKES - BASE

5 - 43

REMOVAL

WARNING: BEFORE SERVICING THE STEERING
COLUMN THE AIRBAG SYSTEM MUST BE DIS-
ARMED.

REFER

TO

ELECTRICAL

RESTRAINT

SYSTEM FOR SERVICE PROCEDURES. FAILURE
TO DO SO MAY RESULT IN ACCIDENTAL DEPLOY-
MENT OF THE AIRBAG AND POSSIBLE PER-
SONAL INJURY.

NOTE: The brake pedal is serviced as a complete
assembly including accelerator pedal and the
bracket.

1. Disconnect and isolate the battery negative cable

to disable the airbag system. Wait two minutes for
the system capacitor to discharge before further
service.

2. Remove the steering column opening cover (Refer to 23 - BODY/INSTRUMENT PANEL/STEERING COLUMN

OPENING COVER - REMOVAL).

3. Remove the steering column opening cover reinforcement.

4. Remove the upper and lower shrouds.

5. Remove the upper coupling pinch bolt and separate the upper coupling (2) from the steering column (1) (Refer

to 19 - STEERING/COLUMN/STEERING COUPLING - REMOVAL).

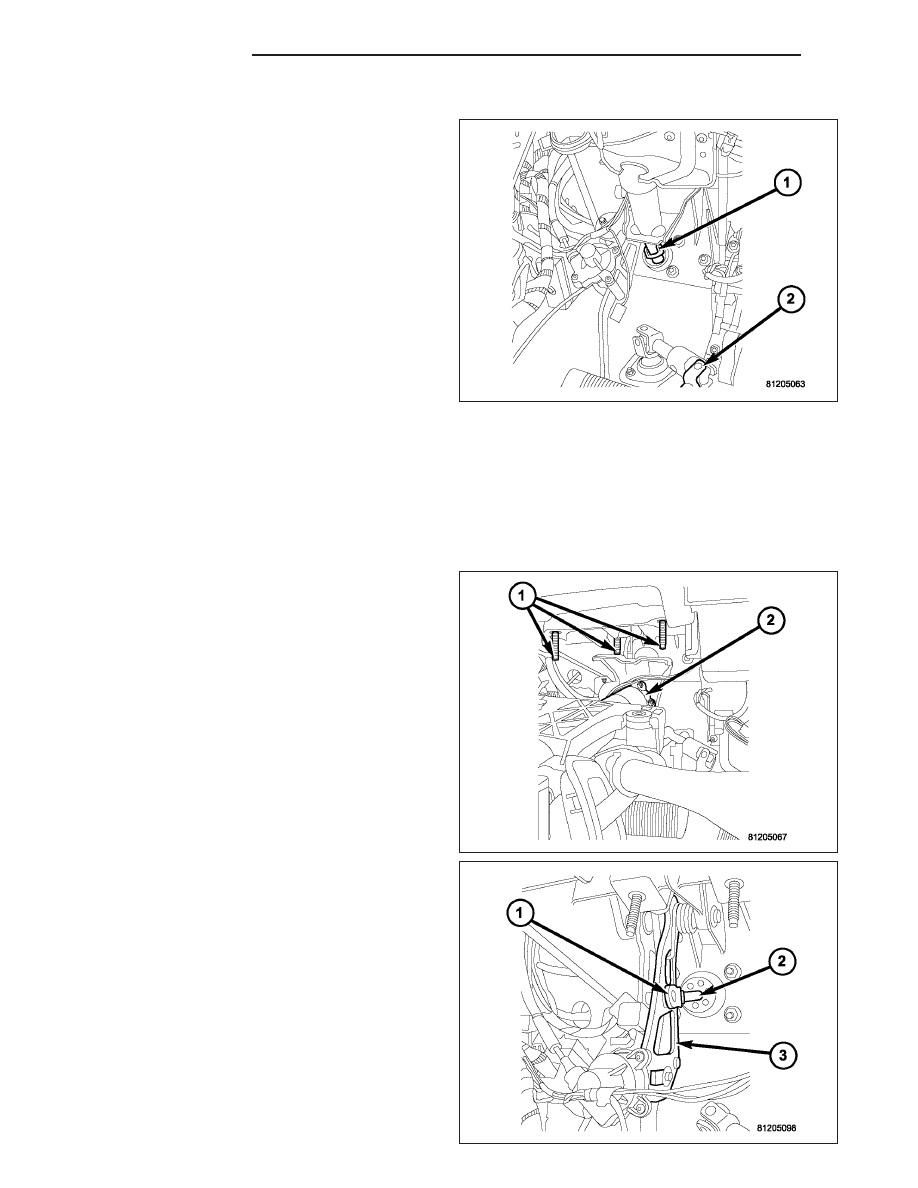

6. Remove the column mounting nuts (1) and lower

the column (2) downwards.

7. Remove the steering column (Refer to 19 -

STEERING/COLUMN - REMOVAL).

8. Remove the brake lamp switch and discard (Refer

to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERI-
OR/BRAKE LAMP SWITCH - REMOVAL).

9. Disconnect the booster push rod clip (1) and

remove the rod (2) from the pedal (3).

5 - 44

BRAKES - BASE

HB

10. Remove the four booster mounting nuts (1).

11. Push the booster into the engine compartment for

clearance.

12. Disconnect the adjustable pedal assembly electri-

cal connectors.

13. Remove the two bolts securing the electrical bulk-

head to the pedal bracket.

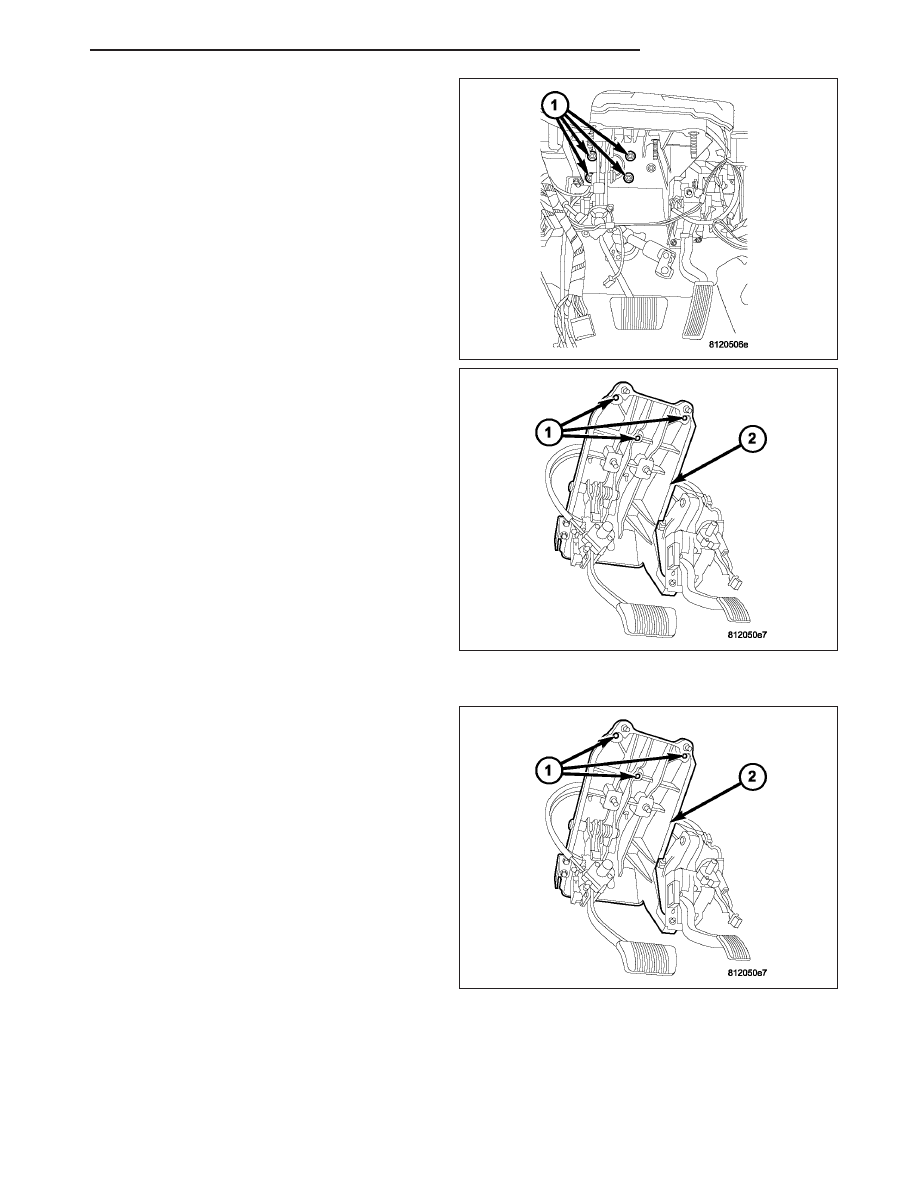

14. Remove the pedal assembly bracket bolts (1).

15. Remove the pedal assembly (2) from the vehicle.

INSTALLATION

NOTE: The brake pedal is serviced as a complete
assembly including accelerator pedal and the
bracket.

NOTE: The adjustable brake pedal is serviced as a
complete assembly including the adjustable pedal
motor, cable and the bracket.

1. Install the pedal assembly (2) to the vehicle.

2. Install the mounting bolts (1) and tighten to 8 N·m

(75 in. lbs.).

3. Push the booster back into the cowl.

4. Install the two bolts to the electrical bulkhead to the

pedal bracket.

5. Reconnect the adjustable pedal assembly electrical

connectors.Adjustable pedals only.

HB

BRAKES - BASE

5 - 45

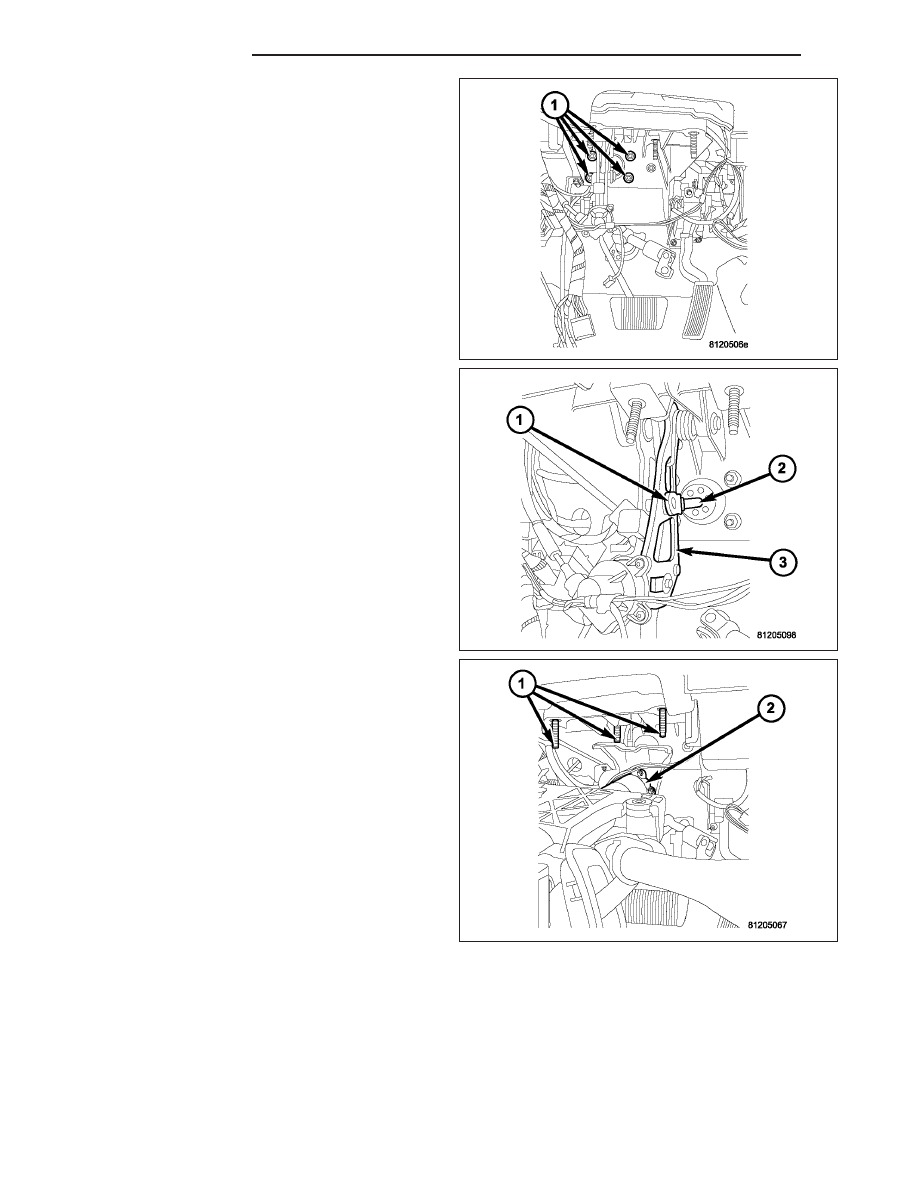

6. Install the four booster mounting nuts (1) Tighten to

28 N·m (250 in. lbs.).

7. Reconnect the booster push rod clip (1) and install

the rod (2) to the pedal (3).

8. Install the steering column (2) to the vehicle. (Refer

to 19 - STEERING/COLUMN - REMOVAL).

9. Raise the column (2) upwards on the mounting

studs and then install the mounting nuts (1).
Tighten to 28 N·m (250 in. lbs.).

10. Install a new brake lamp switch (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/

BRAKE LAMP SWITCH - REMOVAL).
