(2) Remove socket from back of lamp.
(3) Pull bulb from socket if bulb replacement is re-

quired.

(4) Separate lamp from vehicle.

INSTALLATION

Reverse the preceding operation.

CENTER HIGH MOUNTED STOP LAMP (CHMSL)
BULB

REMOVAL—AJ-BODY (FIG. 4)

(1) Open deck lid.
(2) From under the parcel shelf, rotate socket

counterclockwise, and pull the CHMSL socket and
bulb from the lamp. Remove the bulb from the
socket.

INSTALLATION

Reverse the preceding operation.

REMOVAL—AJ/27-BODY (FIG. 5)

(1) Remove CHMSL lens attaching screws and sep-

arate lens from the lamp body.

(2) Remove socket from lamp.
(3) Remove bulb.

INSTALLATION

Reverse the preceding operation.

CENTER HIGH-MOUNTED STOP LAMP ASSEMBLY
(CHMSL)

REMOVAL—AJ-BODY (FIG. 4)

(1) Remove parcel shelf trim cover. Refer to Group

23, Body.

(2) Remove two CHMSL attaching screws and sep-

arate the lamp from the parcel shelf.

INSTALLATION

Reverse the preceding operation.

REMOVAL—AJ/27-BODY (FIG. 5)

(1) From inside the luggage compartment, locate

and remove the two plastic plugs from under the
filler panel behind the compartment opening.

(2) Remove

the

two

CHMSL

attaching

nuts

through the clearance holes under the filler panel.

(3) Disconnect the wire connector and separate the

lamp assembly from the filler panel.

INSTALLATION

Reverse the preceding operation.

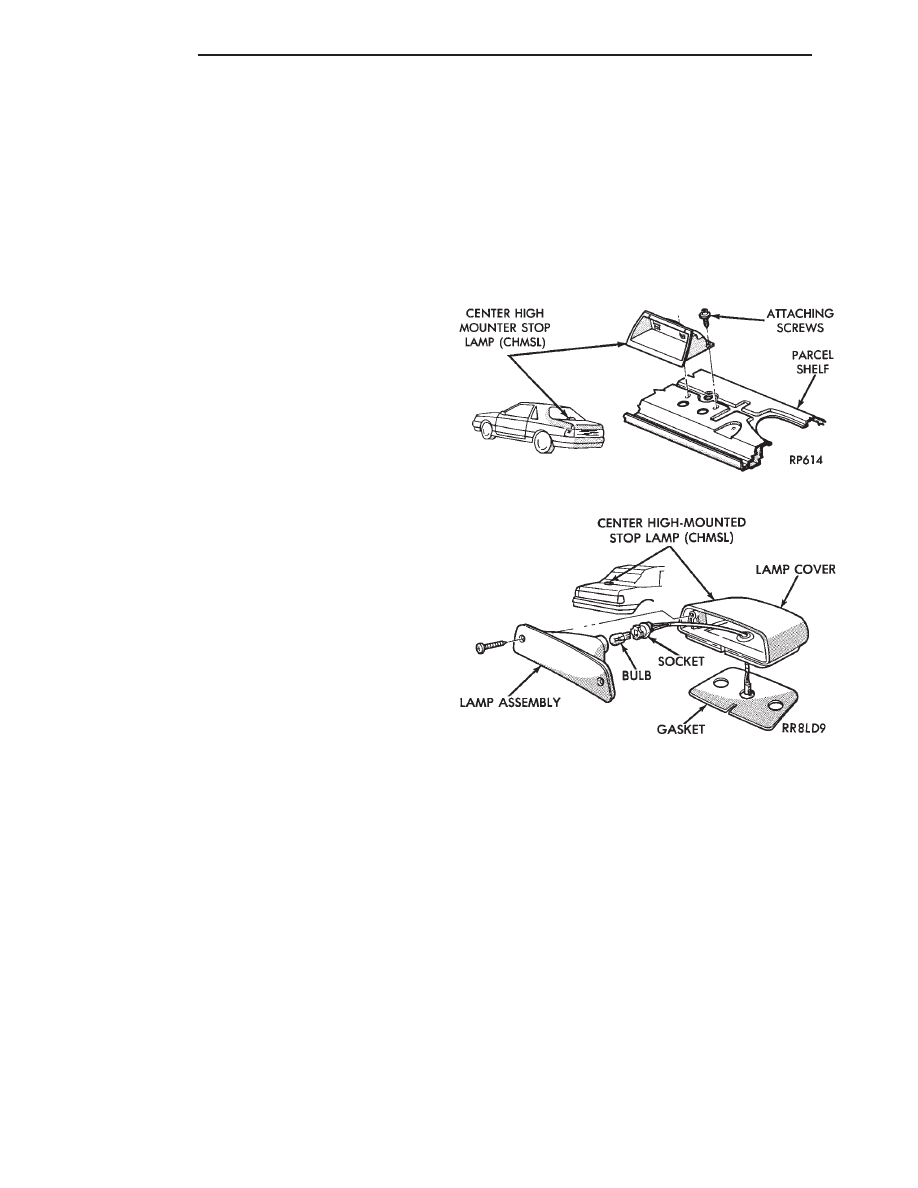

Fig. 4 Center High Mounted Stop Lamp—AJ-Body

Fig. 5 Center High Mounted Stop Lamp—AJ/27-Body

8L - 18

LAMPS

Ä

EXTERIOR LAMPS—AP BODY

INDEX

page

page

Center High Mounted Stop Lamp (CHMSL)—

AP/24-44-Body

. . . . . . . . . . . . . . . . . . . . . . . . . 21

Center High Mounted Stop Lamp Bulb—

AP/24-44-Body

. . . . . . . . . . . . . . . . . . . . . . . . . 21

Fog Lamp Bulb

. . . . . . . . . . . . . . . . . . . . . . . . . . 21

Fog Lamps

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Front Side Marker Lamp or Bulb

. . . . . . . . . . . . . 20

Headlamp Bulb

. . . . . . . . . . . . . . . . . . . . . . . . . . 19

Headlamp Diagnosis

. . . . . . . . . . . . . . . . . . . . . . 19

Headlamp Housing

. . . . . . . . . . . . . . . . . . . . . . . 19

License Plate Lamp or Bulb

. . . . . . . . . . . . . . . . 20

Park and Turn Signal Lamp or Bulb

. . . . . . . . . . 20

Tail, Stop, Turn Signal, Back-Up and Side Marker

Lamp

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Tail, Stop, Turn Signal, Back-Up and Side Marker

Lamp Bulbs

. . . . . . . . . . . . . . . . . . . . . . . . . . . 20

HEADLAMP DIAGNOSIS

For headlamp diagnosis, refer to the headlamp di-

agnosis chart at the beginning of this group. Refer to
Wiring Diagrams manual for circuit and component
locations.

HEADLAMP BULB

REMOVAL (FIG. 1)

(1) Left front bulb removal: Remove the windshield

washer reservoir upper mounting screw and position
reservoir rearward.

(2) Disconnect wire connector from back of head-

lamp behind radiator closure panel.

CAUTION: Do not touch the bulb glass with fingers
or other oily surface, reduced bulb life will result.

(3) Rotate the bulb retaining ring counterclockwise

one quarter turn and remove the ring, bulb holder
and bulb from the lens assembly. The bulb holder
has alignment notches.

INSTALLATION

Reverse the preceding operation.

HEADLAMP HOUSING

RIGHT HEADLAMP REMOVAL (FIG. 1)

To remove the aero headlamp housing, perform

steps 1, 2 and 3 of bulb removal operation and pro-
ceed with the following steps.

(1) From in the engine compartment, remove the

three headlamp assembly to body attaching nuts and
separate the lamp from the body.

(2) Pull headlamp/lens assembly forward.
(3) Pull the lower section of the headlamp adjuster

cable from the lamp

adjuster screw.
(4) Remove headlamp/lens assembly.
(5) Remove the four lamp/lens to headlamp bucket

screws.

(6) Remove headlamp/lens.

INSTALLATION

Reverse the preceding operation.

LEFT HEADLAMP REMOVAL (FIG. 1)

(1) Disconnect battery cables, negative first, and

remove battery.

(2) Remove the windshield washer reservoir upper

mounting screw and position reservoir rearward.

(3) Remove the air cleaner intake tube.
(4) Remove screws holding Engine Controller to in-

ner fender flange.

(5) Move Engine Controller rearward, leave wires

connected.

(6) Remove air duct from front of Engine Control-

ler.

(7) Disconnect wire connector from back of head-

lamp.

(8) From in the engine compartment, remove nuts

holding headlamp housing to radiator closure panel.

(9) Separate headlamp housing from radiator clo-

sure panel.

(10) Pull headlamp housing forward.
(11) Pull the lower section of the headlamp ad-

juster cable from the lamp adjuster screw.

(12) Separate headlamp from vehicle.

INSTALLATION

Reverse the preceding operation.

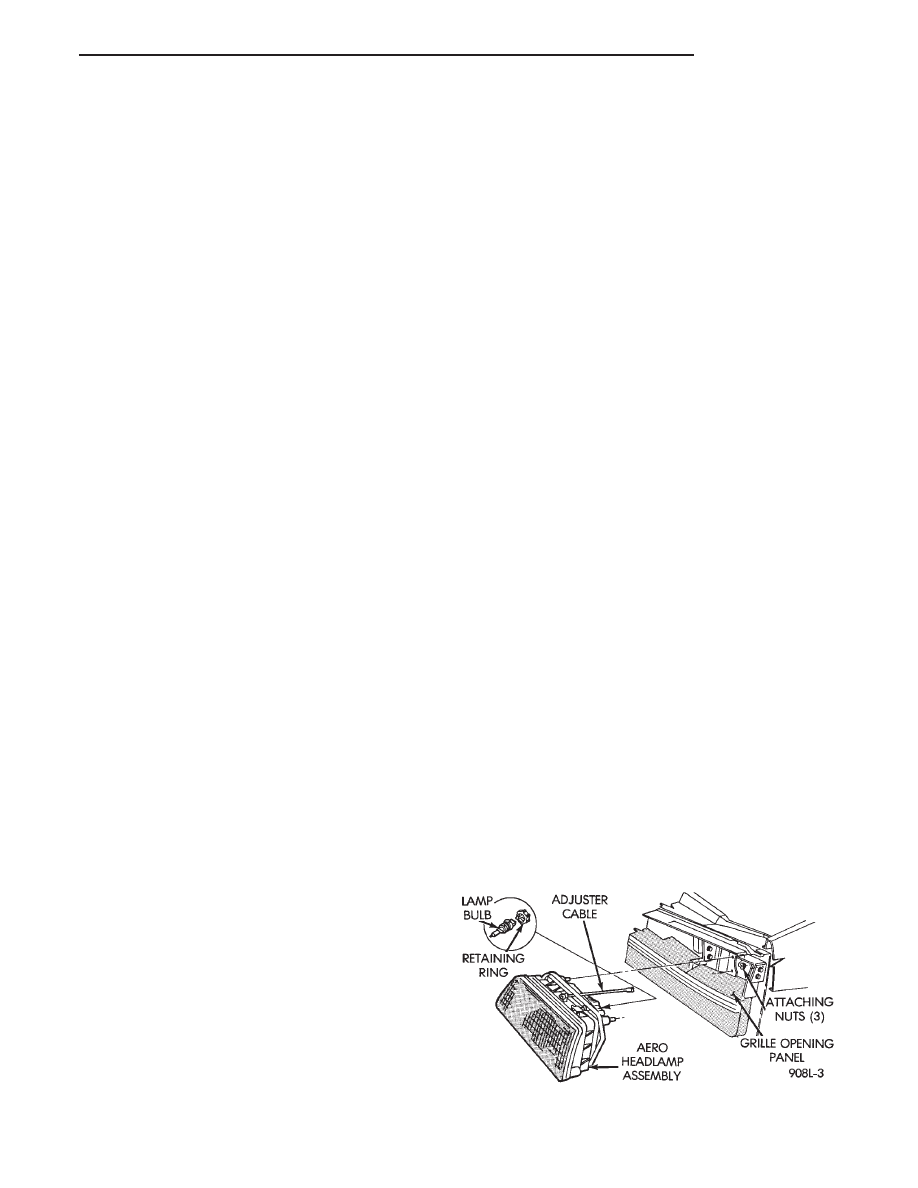

Fig. 1 Aero Headlamp

Ä

LAMPS

8L - 19

PARK AND TURN SIGNAL LAMP OR BULB

REMOVAL (FIG. 2)

(1) Remove screws holding the park and turn sig-

nal lamp to the bumper facia.

(2) Separate lamp from bumper fascia.
(3) Rotate the socket counterclockwise and remove

the socket from the lamp assembly.

(4) Pull the bulb from the socket.

INSTALLATION

Reverse the preceding operation.

FRONT SIDE MARKER LAMP OR BULB

REMOVAL (FIG. 2)

(1) Locate

back

of

side

marker

lamp

behind

bumper fascia.

(2) Rotate socket counterclockwise and remove the

socket and bulb from the lamp.

(3) Pull bulb from socket if replacement is re-

quired.

(4) Remove nuts holding side marker lamp to the

fascia and separate lamp from vehicle.

INSTALLATION

Reverse the preceding operation.

TAIL, STOP, TURN SIGNAL, BACK-UP AND SIDE
MARKER LAMP BULBS

REMOVAL (FIG. 3)

(1) Remove luggage compartment rear trim cover.
(2) Loosen and shift the quarter panel silencer out

of the way.

(3) Rotate socket counterclockwise and separate

socket and bulb from lamp assembly.

(4) Remove the bulb from the socket.

INSTALLATION

Reverse the preceding operation.

TAIL, STOP, TURN SIGNAL, BACK-UP AND SIDE
MARKER LAMP

REMOVAL (FIG. 3)

(1) Remove luggage compartment rear trim cover.
(2) Loosen and shift the quarter panel silencer out

of the way.

(3) Rotate sockets counterclockwise and separate

sockets from lamp assembly.

(4) Remove the lamp assembly to body retaining

nuts.

(5) Remove the lamp assembly.

INSTALLATION

Reverse the preceding operation.

LICENSE PLATE LAMP OR BULB

REMOVAL (FIG. 4)

(1) Locate and remove two attaching screws hold-

ing the assembly to the tail panel.

(2) Separate the lens from the lamp assembly.
(3) Remove bulb from socket assembly.

INSTALLATION

Reverse the preceding operation.

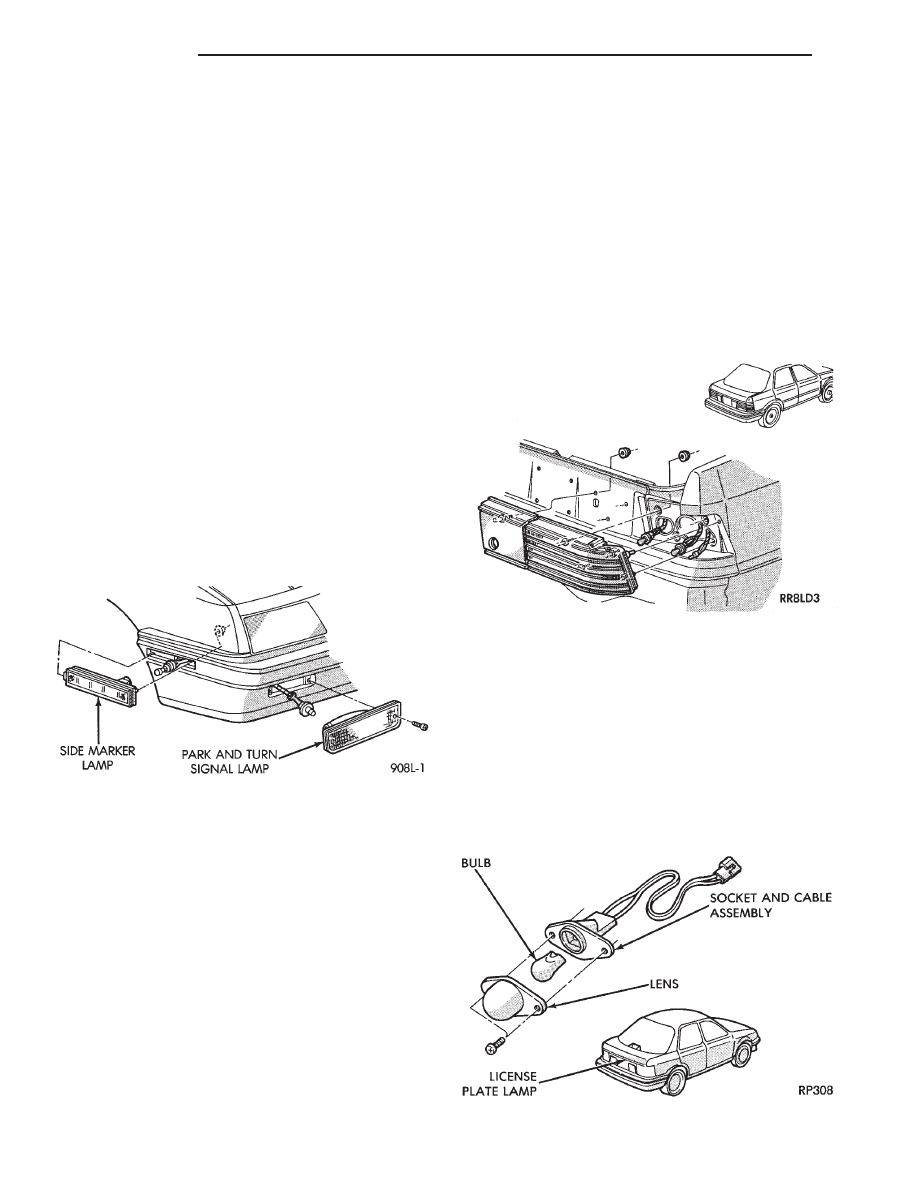

Fig. 2 Park, Turn Signal, and Side Marker Lamps

Fig. 3 Tail, Stop, Turn Signal, Side Marker and

Back-Up Lamps

Fig. 4 License Plate Lamp—Typical

8L - 20

LAMPS

Ä

CENTER HIGH MOUNTED STOP LAMP BULB—AP/
24-44-BODY

REMOVAL (FIG. 5)

(1) Remove the lower rear glass trim cover. Refer

to Group 23, Body.

(2) Rotate lamp sockets counterclockwise and re-

move them from the lamp assembly.

(3) Remove bulb from the socket.

INSTALLATION

Reverse the preceding operation.

CENTER HIGH MOUNTED STOP LAMP
(CHMSL)—AP/24-44-BODY

REMOVAL (FIG. 5)

(1) Remove the lower rear glass trim cover. Refer

to Group 23, Body.

(2) Remove two attaching nuts from the assembly

mounting and lift the lamp from the bracket.

(3) Remove bulbs from lamp.
(4) Remove lamp attaching nuts.
(5) Remove lamp assembly.

INSTALLATION

Reverse the preceding operation.

FOG LAMP BULB

REMOVAL

(1) From behind the front bumper support, rotate

the socket

counterclockwise one quarter turn, and remove the

socket from lamp assembly.

(2) Disconnect wire connector and remove bulb.

INSTALLATION

Reverse the preceding operation.

FOG LAMPS

REMOVAL (FIG. 6)

(1) Disconnect wire connector from back of lamp.
(2) Remove nut holding fog lamp to mounting

bracket.

(3) Separate fog lamp from bumper fascia.

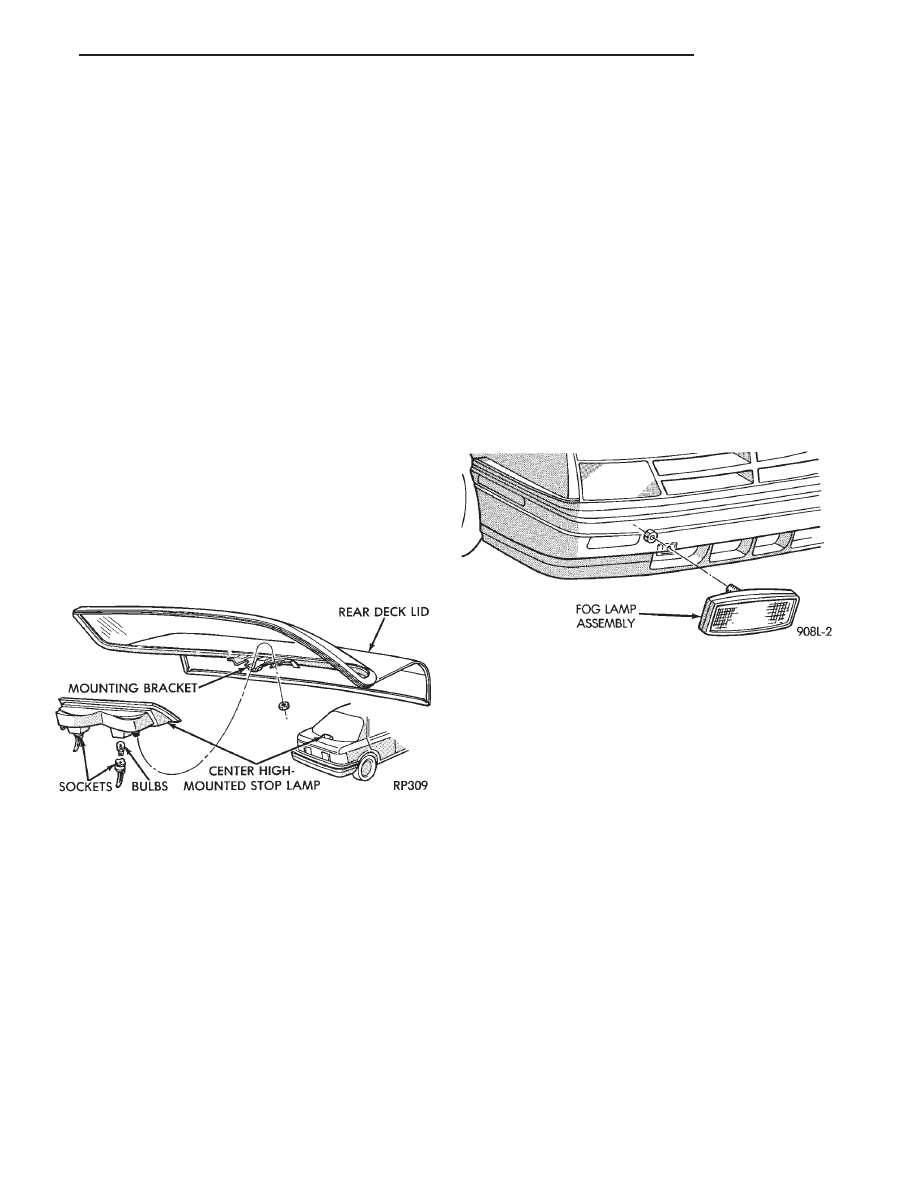

Fig. 5 Center High Mounted Stop Lamp—AP/24-44-

Body

Fig. 6 Fog Lamps
