АУДИОСИСТЕМА

РАДИОПРИЕМНИК

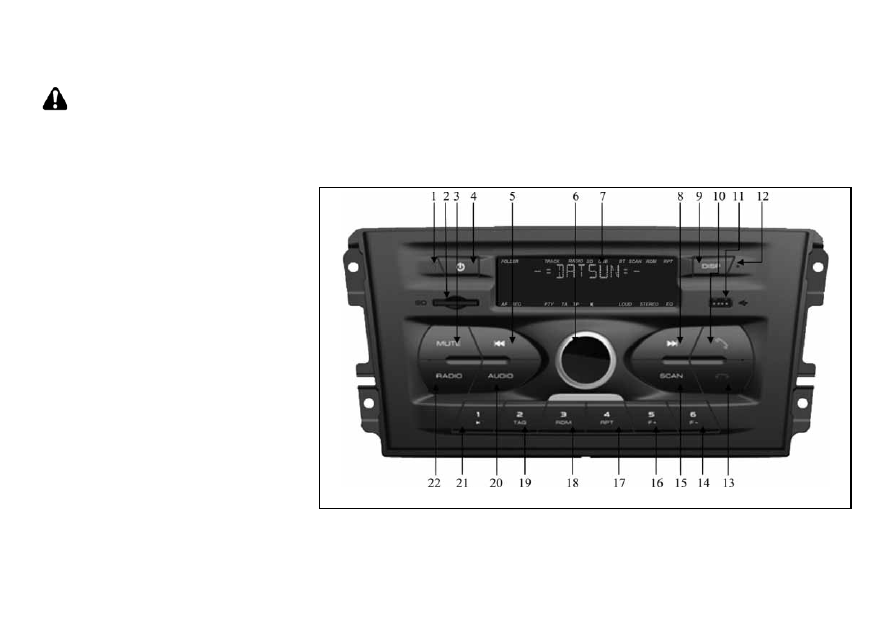

Рисунок 1 – Внешний вид и форма лицевой панели радиоприемника

1 ОПИСАНИЕ РАДИОПРИЕМНИКА

1.1 Внешний вид

1.1.1  На рисунке 1 представлен вид лицевой панели радио-

приемника и проигрывателя звуковых файлов.

ОПАСНОСТЬ

Не регулируйте настройки аудиосистемы во время движе-
ния автомобиля.

Аудиосистема работает, когда выключатель зажигания нахо-
дится в положении ON. Если вы слушаете аудиосистему при
неработающем двигателе, выключатель зажигания должен
находиться в положении ON.

Не включайте аудиосистему на

продолжительное время при неработающем двигателе.

МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИ ЭКСПЛУАТАЦИИ АУДИОСИСТЕМЫ

ПРИМЕЧАНИЕ

Для автомобилей, оснащенных навигационной системой,
смотрите отдельное руководство по эксплуатации навига-
ционной системы.

ПРИМЕЧАНИЕ

Качество приема радиопрограмм зависит от мощности

•

сигнала радиостанции, расстояния до радиопередат-
чика, расположения зданий, мостов, возвышенностей
и других внешних факторов. Нерегулярные изменения
в качестве приема обычно вызваны перечисленными
внешними факторами.

На качество приема радиосигнала может повлиять ис-

•

пользование мобильного телефона в салоне автомоби-
ля или рядом с ним.

Для повышения качества приема следует пользоваться

•

антенной.

4 - 9

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

1.2 Описание органов управления

1.2.1  Описание органов управления, обозначенных цифра-

ми на рисунке 1, приведено в таблице 1.

№

Наименование органа управления

Обозначение

органа управления

1

Микрофон

2

Слот для карты памяти SD

3

Кнопка выключения звука

MUTE

4

Кнопка включения/выключения радиоприемника

5

Многофункциональная кнопка

6

Ручка энкодера многофункциональная

7

Дисплей

8

Многофункциональная кнопка

9

Многофункциональная кнопка

DISP

10

Кнопка входа в режим «Телефон», прием входящего звонка

11

Слот для USB Flash drive

12

Кнопка Reset. Восстановление работоспособности радиоприемника в случае «зависания»

13

Кнопка выхода из режима «Телефон» в предыдущий режим, отбой входящего звонка

14

Многофункциональная кнопка

6 F-

15

Многофункциональная кнопка

SCAN

16

Многофункциональная кнопка

5 F+

17

Многофункциональная кнопка

4 RPT

18

Многофункциональная кнопка

3RDM

19

Многофункциональная кнопка

2 TAG

20

Многофункциональная кнопка

AUDIO

21

Многофункциональная кнопка

1

22

Многофункциональная кнопка

RADIO

Таблица 1

4 - 10

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

1.2.2 Для сброса установок радиоприемника в заводские

настройки в соответствии с таблицей 2 необходимо
воспользоваться функцией Сброс в меню системных
настроек (см. п. 6.3).

Параметр

Установка

Показания часов

После сброса произойдет автоматическая синхронизация по СТ

СТ

Вкл.

AM

Вкл.

ВТ

Вкл.

AF

Выкл.

Веер

Вкл.

BASS

0

TRE

0

BAL

0

FAD

0

EQ

Выкл.

RDS RTY

RTY отсутствует

RTY REG

REG выкл.

Тонокомпенсация

Выкл.

Громкость

10

Содержимое ячеек памяти

Неизменно

Позиция остановки аудиопроигрывателя

Не сохраняется

Информация о подключенном телефоне

Сохраняется

Сохраненные телефонные номера

Не сохраняется

Таблица 2

4 - 11

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

1.3 Описание дисплея

1.3.1  На рисунке 4 представлен внешний вид дисплея.

1.  индикатор номера папки

2.  индикатор номера воспроизводимого трека

3. окно

воспроизведения

4.  индикатор режима «Радио»

5.  индикатор режима воспроизведения с SD-карты

6.  индикатор режима воспроизведения USB-флеш-

накопителя

7.  индикатор подключения к радиоприемнику устройства

по каналу Bluetooth

8.  индикатор режима сканирования радиостанций

9.  индикатор режима случайного воспроизведения треков

10.  индикатор режима повторения проигрываемого трека

11.  индикатор режима эквалайзера

12.  индикатор режима стерео

13.  индикатор работы режима тонкомпенсации

14.  индикатор режима без звука

15.  индикатор режима приема информации о дорожной

обстановке

16. индикатор передачи информации об общем состоянии

дорожного трафика

17. индикатор режима поиска радиостанций по типу пере-

даваемых программ

18.  индикатор режима приема региональных радиостанций

19.  индикатор режима поиска альтернативных частот

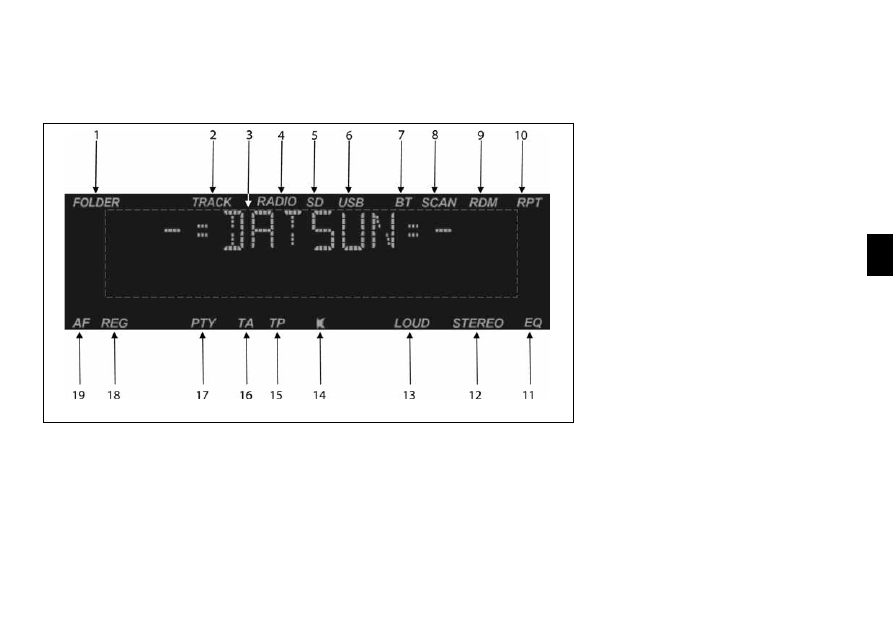

Рисунок 4 – Дисплей радиоприемника

4 - 12

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

1.4  Установка и извлечение карты памяти

1.4.1 Для установки карты памяти вставьте ее скошенным

углом вперед и вправо в слот для карты памяти SD
(позиция 2) (здесь и далее номера кнопок приведены
в соответствии позициями на рисунке 1) до фиксации.

1.4.2 Для извлечения карты памяти нажмите на нее. Карта

памяти выдвинется на-ружу.

1.5  Установка и извлечение USB-флеш-
накопителя

1.5.1 Для установки USB-флеш-накопителя, вставьте его в

слот для USB Flash drive (позиция 11).

1.5.2 Для извлечения USB-флеш-накопителя, необходимо

выйти из режима проигрывания аудиофайлов, и без
усилия извлечь его из слота USB Flash drive.

2  УПРАВЛЕНИЕ РАДИОПРИЕМНИКОМ

2.1  Общие условия

2.1.1  Радиоприемником разрешается управлять только при

полной уверенности в том, что это не будет угрожать
безопасности дорожного движения.

Внимание! Внимательно следите, в первую очередь, за доро-
гой! На водителя возлагается вся полнота ответственности за
безопасность дорожного движения. Пользуйтесь изделием
так, чтобы автомобиль оставался подконтролен Вам в любой
ситуации!

2.1.2  Для предотвращения аварии во время управления ав-

томобилем:

не проводите настройку радиоприемника;



—

не делайте звук очень громким, так как это может пре-



—

пятствовать восприятию звуковых сигналов от других
автомобилей.

2.1.3 Старайтесь не ставить транспортное средство на сто-

янке в местах прямого воздействия солнечных лучей,
которые могут привести к чрезмерному повышению
температуры внутри салона. Перед началом воспроиз-
ведения дайте температуре внутри салона понизиться.

2.1.4 Радиоприемник рассчитан на работу при температуре

окружающей среды от минус 40 до плюс 70°С. Перед
началом использования температура внутри салона
должна принять допустимые пределы.

2.1.5 Радиоприемник рассчитан на подключение к борто-

вой сети автомобиля 12 В с минусом на корпусе. Не
подключайте радиоприемник в автомобилях с другим
напряже-нием питания.

2.1.6 Разъем USB предназначен для подключения USB Flash

card, USB Flash player с объемом памяти не менее
1024 Мб, USB HDD с файловой системой FAT 32 и
Mobile phone (только в режиме зарядки).

2.2 Включение / выключение радиоприемника

2.2.1  Включить радиоприемник можно только при включен-

ном зажигании одним из следующих способов:

а)  кратковременно нажать на кнопку

 (позиция 4).

После включения радиоприемник перейдет в режим,
предшествующий выключению;

б)  кратковременно нажать на ручку энкодера (позиция 6).

2.2.2  Выключить радиоприемник можно нажатием на кноп-

ку

 (позиция 4).  А также, радиоприемник автома-

тически выключается при выключении зажигания.

2.2.3  При включении зажигания радиоприемник автома-

тически включается на тот режим который был уста-
новлен перед последним выключением зажигания
(уровень звука, источник воспроизведения, и т.п.).

2.2.5  Если перед последним выключением зажигания ра-

диоприемник был принудительно выключен кнопкой

 (позиция 4), то при включении зажигания он ав-

томатически не включится.

2.2.6  В случае если радиоприемник не реагирует на нажатия

управляющих кнопок нажмите (тупым тонким стерж-
нем) и удерживайте в течении 2-3 с кнопку Reset (по-
зиция 12).

ВНИМАНИЕ!

Радиоприемник сохраняет пользовательские настройки
(частоты радиовещательных станций, звуковые настройки,
пользовательские установки) после отключения клемм АКБ
не более 10 суток.

2.3  Настройки звука

2.3.1 Регулировка громкости осуществляется вращением

ручки энкодера (позиция 6) вправо или влево.

2.3.2  Коротким нажатием ручки энкодера осуществляется

вход в режим настроек звука. Настраиваемый пара-
метр выбирается вращением ручки энкодера.

2.3.2  Для выключения звука нажмите кнопку MUTE (пози-

ция 3). Для включения звука нажмите кнопку повторно
или поверните ручку энкодера.

2.4  Отображение времени

2.4.1  Если при выключенном радиоприемнике нажать кноп-

ку DISP (позиция 9), то в течение 15 с на дисплее будет
отображаться текущее время, только при включенном
зажигании.

4 - 13

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

2.5  Экран приветствия при включении
радиоприемника

2.5.1  При включении радиоприемника на экране, появляет-

ся приветственное сообщение «DATSUN».

3  РЕЖИМ «РАДИО»

3.1  Переключение в режим приема
радиостанций

3.1.1  Переключение в режим приема радиостанций осу-

ществляется одним из сле-дующих способов:

нажатием на кнопку RADIO (позиция 22);



•

при включенном радиоприемнике, извлечением всех



•

внешних накопителей (USB-флеш, SD–карты).

ПРИМЕЧАНИЕ

Переключения в режим «Радио», после извлечения внешних
нако-пителей, не произойдет, если радиоприёмник находит-
ся в режимах «приём телефонного звонка» или «воспроизве-
дения музыки с телефона»

3.1.2  В этом режиме на дисплее в верхней строке будет ото-

бражаться диапазон, частота радиостанции и номер
ячейки в которой сохранена текущая станция. В ниж-
ней строке может отображаться время, радиотекст, на-
звание радиостанции (полученное через RDS)  и т.п.

3.1.3  Выбор информации для отображения осуществляется

кнопкой DISP (позиция 9).

3.1.4  Радиоприемник рассчитан на прием сигналов в диапа-

зонах FM/УКВ и АМ. Для них предусмотрено 6 уровней
памяти:

1 уровень для АМ диапазона (АМ1);



•

1 уровень для УКВ диапазона (УКВ);



•

1 уровень для диапазона FMAS (Объединенный диапазон



•

УКВ-FM);

3 уровня для FM диапазона (FM1-FM3).



•

3.1.5  На каждом уровне имеется по 6 ячеек памяти. Всего

память рассчитана на за-поминание 36 радиостанций.

ПРИМЕЧАНИЕ

Некоторые кнопки могут иметь частоту по умолчанию, если
при автоматическом поиске было обнаружено менее 6 ра-
диостанций.

3.2  Ручной поиск радиостанций

3.2.1  В режиме «Радио» нажать с удержанием на кнопку

(позиция 5) или

 (позиция 8). Радиоприем-

ник перейдет в режим ручного поиска радиостанций.
Поиск про-изводится поворотом ручки энкодера (по
часовой стрелке – вверх по диапазону, против часовой
– вниз).

ПРИМЕЧАНИЕ

Данный режим недоступен в диапазоне FMAS.

3.3  Автоматический поиск радиостанций

3.3.1  Существует три режима автоматического поиска ради-

останций:

1-й. Автоматический поиск следующей/предыдущей



—

станции. Для этого нажмите одну из кнопок

 или

 (позиции 5 или 8);

2-й. Автоматический поиск и сохранение 6 наиболее уве-



—

ренно принимаемых ра-диостанций в диапазоне FMAS
(объединенный диапазон УКВ-FM). При этом в списке
диапазонов появляется новый диапазон – FMAS. Для
этого нажмите и удерживайте нажа-той кнопку SCAN
(позиция 15) до появления на дисплее сообщения «АВ-
ТОПОИСК».

3-й. Автопоиск с последовательным сохранением в па-



—

мяти принимаемых станций в выбранном диапазоне.
Поиск в данном режиме осуществляется по короткому
нажатию на кнопку SCAN (позиция 15).

ПРИМЕЧАНИЕ

При выборе любого из диапазонов FM1-FM3 и запуске ав-
топоиска, радиоприемник сохранит в памяти не более 18
радиостанций (по 6 станций в каждом диапазоне). По окон-
чании поиска радиоприемник автоматически переключится
на прослушивание 1-ой радиостанции в диапазоне FM1.

3.4  Сохранение радиостанций

3.4.1  Чтобы занести выбранную радиостанцию в память

приемника, нажмите и удерживайте одну из кнопок
14, 16, 17, 18,19, 21. До тех пор, пока на дисплее на
загорится индикатор номера ячейки сохраненной
радиостанции и не раздаться звуковой сигнал (если
включено звуковое подтверждение нажатия кнопок),
подтверждающие, что станция успешно сохранена.

ПРИМЕЧАНИЕ

В диапазоне FMAS не доступно сохранение радиостанций
пользователем.

3.5  Прослушивание ранее найденных
радиостанций

3.5.1  При коротком нажатием на одну из кнопок 14, 16, 17,

18,19, 21 производится выбор, записанной в текущем
диапазоне, станции.

3.5.2  При коротком нажатии на кнопку RADIO (позиция 22)

переключение диапазона принимаемых волн в сле-
дующей последовательности УКВ – FM1 – FM2 – FM3 –
FMAS (Данный диапазон доступен только после поиска
в объединенном диапазоне УКВ-FM)– AM1, по кругу.

4 - 14

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

Обозначение

функции RDS

Описание

AF

Функция активации альтернативной частоты (AF) позволяет приемнику автоматически настраивается на частоту выбран-
ной радиостанции с наилучшим приемом. При поиске частоты с наилучшим приемом, трансялция может на какое-то
время прерываться. Если качество приема выбранной радиостанции очень плохое и найти альтернативную частоту не
удается, выберите другую радиостанцию

PS

Информирует о названии программ, передаваемых радиостанцией

TP

Содержит информацию о порядке организации движения на трассе

TA

Содержит информацию об изменениях обстановки на дороге

CT

Непрерывно обновляемая информация о дате и точном местном времени, которая может использоваться для отображе-
ния или автоматической установки и подстройки часов

PTY

Автоматический поиск радиопрограмм заданного типа

Таблица 3

ПРИМЕЧАНИЕ

Если в системных настройках СВ диапазон отключен, то
переключение диапазонов происходит в следующей по-
следовательности УКВ – FM1 – FM2 – FM3 – FMAS (Данный
диапазон доступен только после поиска в объединенном
диапазоне УКВ-FM).

3.6  Функции RDS

3.6.1  RDS (англ. Radio Data System,) — многоцелевой

стандарт, предназначенный для передачи информа-
ционных сообщений по каналам ЧМ-радиовещания в
диапазоне УКВ.

3.6.2  В радиоприемнике реализованы функции RDS, приве-

денные в таблице 3.

4 - 15

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

4  РЕЖИМ «АУДИО»

4.1  Прослушивание аудиофайлов

4.1.1  Переход к режиму прослушивания аудиофайлов мож-

но осуществить следующими способами:

подключить SD-карту;



•

подключить USB-накопитель;



•

нажать кнопку AUDIO (позиция 20).



•

ПРИМЕЧАНИЕ

Переключения в режим Аудио, при подключении внешних
накопителей, не произойдет, если приемник находится в ре-
жиме приема телефонного звонка

4.1.2 Условия корректного подключения приведены в

Приложении В.

4.1.3 В данном режиме в верхней строке (позиция 3

рисунок 4) отображается номер папки или трека и
время воспроизведения текущего трека. В нижней
– название трека   имя файла   имя папки   имя
артиста (выбор по короткому нажатию кнопки DISP
(позиция 9). В случае если выводимая информация
окажется длиннее 16 символов, строка будет цикличе-
ски прокручиваться.

ВНИМАНИЕ

Радиоприемник поддерживает воспроизведение аудиофай-
лов форматов MP3 и WMA.

4.2 Запуск/остановка воспроиз ведения

4.2.1  Запуск воспроизведения может быть осуществлен од-

ним из способов:

установкой SD/USB носителя с музыкальными файлами;



—

нажатием кнопки «



—

1

 » (позиция 21).

ПРИМЕЧАНИЕ

Воспроизведение автоматически останавливается при на-
жатии кнопки MUTE (позиция 3) или поступлении входящего
телефонного звонка и автоматически продолжается после
повторного нажатия кнопки MUTE, или поворота ручки энко-
дера (позиция 6), или окончания телефонного разговора.

4.3  Вывод дополнительной информации
(при наличии) (Файлы MP3)

4.3.1 Нажмите кнопку 2 TAG (позиция 19) - на дисплее

появиться дополнительная информация по текущему
файлу (имя исполнителя, название альбома или ком-
позиции).

4.3.2  Для прекращения вывода данной информации снова

нажмите кнопку 2 TAG (позиция 19).

4.4  Управление режимами воспроизведения

4.4.1  При одновременной установке носителя USB и SD

засвечиваются обе иконки (позиции 5 и 6 рисунок
4), при этом иконка носителя, с которого в данный
момент осуществляется воспроизведение, будет
мигать. Выбор источника осуществляется кнопкой
AUDIO (позиция 20).

4.4.2  Включение или выключение режима повторного вос-

произведения трека осуществляется коротким нажа-
тием кнопки 4 RPT (позиция 17). При этом включится
индикатор «RPT» (позиция 10 рисунок 4), а значок
«TRACK» (позиция 2 рисунок 4) будет мигать.

4.4.3  Включение или выключение режима повторного вос-

произведения папки осуществляется нажатием с
удержанием кнопки 4 RPT (позиция 17), до появления
сообщения «ПОВТОР ПАПКА». При этом значок «RPT»
(позиция 10 рисунок 4) будет гореть, а индикатор
«FOLDER» (позиция 1 рисунок 4) – мигать.

4.4.4



Включение или выключение режима случайного
воспроизведения папки осуществляется коротким
нажатием кнопки 3 RDM (позиция 18). При этом ото-
бражается значок RDM (позиция 9 рисунок 4), а на
дисплее в нижней строке короткое сообщение «RDM
ПАПКА». При случайном воспроизведение по текуще-
му каталогу отображается индикатор RDM (позиция 9
рисунок 4), а значок FOLDER (позиция 1 рисунок 4)
будет мигать.

4.4.5  Включение или выключение режима случайного вос-

произведения всего носителя осуществляется нажа-
тием с удержанием  кнопки 3 RDM (позиция 18). При
этом отображается значок RDM (позиция 9 рисунок
4), а на дисплее в нижней строке короткое сообщение
«RDM ВСЕ».

4.4.6  Кнопками 6 F-  или 5 F+  (позиции 14 или 16) осущест-

вляется быстрое переключение на прослушивание
содержимого предыдущей или следующей папок со-
ответственно. Выбрать определенную папку (с про-
смотром названия) можно поворотом ручки энкодера,
после короткого нажатия кнопки SCAN. Выбрать опре-
деленный трек (с просмотром названия) можно пово-
ротом ручки энкодера, после нажатия с удержанием
кнопки SCAN.

4.5  Режим MUTE

4.5.1  При нажатии на кнопку выключения звука MUTE

(позиция 3) в нижней части дисплея отображется со-
ответствующий значок (позиция 14 рисунок 4)

4.5.2  Для включения звука повторно нажмите на кнопку

MUTE (позиция 3) либо увеличьте громкость с помо-
щью энкодера

4 - 16

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

5  РЕЖИМ «BLUETOOTH»

1

5.1  Включение или выключение функции
«Bluetooth

®

»

5.1.1  Включить или выключить Bluetooth

®

возможно сле-

дующими способами:

в меню «Подключение тел» в системных настройках



—

радиоприемника;

длительным нажатием на кнопку



—

 (позиция 10) –

включение Bluetooth

®

;

длительным нажатием на кнопку



—

 (позиция 13) –

выключение Bluetooth

®

.

5.2  Подключение телефона с функцией
«Bluetooth

®

»

ВНИМАНИЕ

Соблюдайте законодательные положения относительно
пользования телефоном в автомобиле.

5.2.1  Телефон следует выключать в зонах, в которых запре-

щается пользоваться мобильными телефонами! Учи-
тывайте действующие инструкции и предписания.

5.2.2  Система радиоприемника поддерживает следующие

сервисы:

спецификация  Bluetooth



—

®

 версия 1.1 или более поздняя

(Рекомендуется: версия 2.1+EDR);

HFP (Hands Free Profile) версия 1.0 или более поздняя



—

A2DP (Advanced Audio Distribution Profile) версия 1.0 или



—

более поздняя.

____________________

1

   Bluetooth

®



 является зарегистриро-

ванным товарным знаком корпорации Bluetooth SIG, Inc.

5.2.3  Если мобильный телефон не поддерживает HFP, не-

возможно зарегистрировать телефон и пользоваться
отдельно сервисом A2DP

5.2.4  Перед подключением убедитесь, что в телефоне име-

ется функция Bluetooth®.

5.2.5  Для соединения с радиоприемником включите в теле-

фоне функцию Bluetooth®. Если в телефоне имеется
режим видимости, включите и его. Рекомендуется так
же обратиться к руководству по эксплуатации Вашего
телефона для получения дополнительной информации
по настройке и подключению Bluetooth® устройств.

5.2.6 Для подключения к радиоприемнику необходимо

в меню вашего телефона включить поиск новых
устройств Bluetooth®. В списке найденных Bluetooth®
устройств необходимо выбрать ММС12. В случае за-
проса пароля, введите «0000».

ПРИМЕЧАНИЕ

При выполнении данной операции рекомендуется обратить-
ся к руководству по эксплуатации Вашего телефона.

5.2.7  После удачного подключения на дисплее отобразиться

значок BT (позиция 7 рисунок 4).

5.2.8  Единовременно радиоприемник может работать толь-

ко с одним телефоном. Для подключения другого
телефона к радиоприемнику необходимо выключить
функцию Bluetooth® на подключенном телефоне, и
выполнить процедуру подключения на другом теле-
фоне.

ПРИМЕЧАНИЕ

Отдельные модели сотовых телефонов могут некорректно
работать в режиме Bluetooth® с данным радиоприемником,
что не является признаком неисправности. Для проверки
функционирования проверьте работу радиоприемника с
другим сотовым телефоном.

5.2.9  Корректная работа с телефоном, использующим две и

более сим-карты, в режиме Hands Free не гарантиру-
ется. Рекомендуется обратиться к руководству по экс-
плуатации данного телефона.

5.3  Отключение телефона

5.3.1  Вы можете отключить телефон следующим образом:

выключить функцию Bluetooth



—

®

на Вашем телефоне;

нажать с удержанием кнопку



—

  (позиция 13).

ПРИМЕЧАНИЕ

Если при отключении телефон находится в режиме разгово-
ра, то разговор автоматически переключиться с громкого-
ворителей автомобиля на телефон.

5.4  Разговор по телефону

5.4.1  При поступлении входящего звонка в нижней части

экрана отразится номер вызывающего абонента (дан-
ная функция зависит от пакета услуг, предоставленно-
го Вашим оператором мобильной связи).

5.4.2  Соединение для разговора осуществляется нажатием

на кнопку

 (позиция 10).

5.4.3  Отклонение вызова или завершение разговора осу-

ществляется нажатием на кнопку

 (позиция 13).

5.4.4  Во время телефонного разговора возможно:

изменять громкость с помощью ручки энкодера



—

(позиция 6);

принять входящий вызов, нажатием на кнопку



—



(позиция 10);

прекратить разговор, нажимая на кнопку



—

(позиция 13).

4 - 17

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

5.4.5  Радиоприемник хранит информацию о последнем под-

ключенном телефоне. В случае разрыва соединения,
например при удалении от автомобиля, и последую-
щем возвращении, для повторного подключения до-
статочно дважды нажать кнопку

. (позиция 10).

ПРИМЕЧАНИЕ

Не все модели телефоном могут поддерживать данную
функцию. Для восстановления соединения необходимо, что-
бы на телефоне была активирована функция Bluetooth

®

  и

включен режим видимости (зависит от модели телефона)

5.5  Прослушивание музыки с телефона

5.5.1  При наличии подключенного к радиоприемнику по

Bluetooth

®

устройства (телефона), возможно прослу-

шивание аудиофайлов (режим A2DP). Для входа в ре-
жим A2DP необходимо:

последовательными нажатиями кнопки AUDIO (позиция



—

20) выбрать режим A2DP;

запустить плеер на телефоне (не все модели телефонов



—

поддерживают данную функцию);

5.5.2  Управление воспроизведением осуществляется анало-

гично режиму «Аудио»

ПРИМЕЧАНИЕ

 Перед использованием данной функции убедитесь, что Ваш
телефон поддерживает режим A2DP.

5.6  Сохранение и вызов телефонных номеров

5.6.1  Ваш радиоприемник запоминает последний входящий/

исходящий номер телефона.

5.6.2  Для просмотра последнего номера необходимо:

Войти в режим Телефон (нажатием на кнопку



—

 (по-

зиция 10)), повторно нажать кнопку

 (позиция 10),

при этом номер отобразится на экране радиоприемника.

Если Вы находитесь в режиме Телефон, нажать кнопку



—

 (позиция 10), при этом номер отобразится на экра-

не радиоприемника»

У вас есть возможность сохранить до 6 номеров, для



—

этого необходимо:

Во время отображения последнего входящего/исходяще-



—

го телефонного номера на дисплее нажать с удержанием
одну из кнопок «1» - «6», до тех пор, пока номер не ста-
нет отображаться в середине строки;

Так же есть возможность сохранить текущий номер теле-



—

фона во время разговора, для этого необходимо нажать
с удержанием одну из кнопок «1» - «6», до тех пор, пока
номер не станет отображаться в середине строки.

5.6.3  Для вызова сохраненного ранее телефонного номера

необходимо перейти в режим телефон, для этого ко-
ротко нажмите кнопку

 (позиция 10). Затем, с по-

мощью клавиш «1» – «6» выберите желаемый номер,
при этом он отобразится на дисплее в нижней строке.
Для подтверждения набора номера коротко нажмите

кнопку

 (позиция 10).

6  РЕЖИМ НАСТРОЕК

6.1   Настройка аудиопараметров

6.1.1  Вход в данный режим осуществляется кратковремен-

ным нажатием на энкодер во время нахождения в
«главном окне (окне воспроизведения)».

6.1.2  Переключение и изменение параметров осуществляет-

ся вращением энкодера в следующем порядке: Эква-
лайзер

 Тембр НЧ   Тембр ВЧ   Баланс   Баланс

фронт/тыл    Тонкомпенсация   Выход.

ПРИМЕЧАНИЕ

Выход из режима регулировок происходит автоматически,
если в течении 5 сек. пользователь не производил никаких
регулировок.

6.2  Окно регулировок выбранного
аудиопараметра

6.2.1  Вход в данный режим осуществляется по нажатию эн-

кодера на соответствующем пункте меню. Регулировка
выбранного параметра осуществляется вращением
ручки энкодера.

6.2.2  Настройки эквалайзера осуществляется в следующем

порядке: EQ ДЖАЗ   EQ ПОП   EQ КЛАССИКА

 EQ

ВОКАЛ

 EQ  ПОЛЬЗОВАТЕЛЬ.

6.2.3  Диапазон регулировок тембра НЧ, ВЧ, баланса, Баланс

фронт/тыла составляет от «–7» до «+7» единиц.

6.3  Системные настройки

6.3.1  Через меню системных настроек можно:

Установить формат отображения времени (Режим часов);



—

Вручную установить текущее время (Установка часов/



—

минут);

4 - 18

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

Вкл./выкл. функцию корректировки текущего времени



—

по сигналам RDS (RDS CT);

Вкл./выкл. функцию автоматического переключения на



—

альтернативную частоту радиовещания (RDS AF);

Вкл./выкл. функцию поиска радиостанций по заданному



—

типу программы (RDS PTY);

Вкл./выкл. функцию приема региональных радиостан-



—

ций (RDS REG);

Вкл./выкл. СВ диапазон (AM диапазон);



—

Вкл./выкл. функцию Bluetooth (Подключение тел);



—

Вкл./выкл. сигнал подтверждения нажатия кнопок



—

(Сигнал);

Вкл./выкл. Функцию шумоподавления (шумоподавле-



—

ние)

Произвести сброс установок радиоприемника в завод-



—

ские настройки (Сброс).

6.3.2  Вход в режим системных настроек осуществляется

по длительному нажатию энкодера во время нахож-
дения в «главном окне» (окне воспроизведения). Вы-
бор доступных установок и регулировка выбранного
параметра происходит вращением энкодера. Вход в
регулировку выбранного параметра и подтверждение
установки происходит коротким нажатием на энкодер.

6.3.5 Выйти из режима системных настроек можно через

пункт меню Выход или автоматически (если в течении
5 с пользователь не производил никаких регулиро-
вок).

4 - 19

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

7  СЛУЧАИ, НЕ ЯВЛЯЮЩИЕСЯ ГАРАНТИЙНЫМИ

7.1  Случаи, не являющиеся гарантийными, приведены в таблице ниже.

№

Проявления

Характерное место

Причина

1

Пролитая жидкость на изделии (внутри изделия)

Следы потеков жидкости снаружи или внутри изделия. Запах гари.

Нарушение правил эксплуатации изделия.

2

Запах гари

Поверхность изделия, внутренняя часть изделия

Неправильное подключение, падение, несанкционированный ремонт,
попадание жидкости в изделие.

3

Нарушение пломб, геометрии или исходного состояния поверх-
ности корпуса изделия.

Место соединения деталей корпуса (разломы, трещины) сорван-
ные шлицы крепежа

Вскрытие (или попытка вскрытия) без специального инструмента.
Несанкционированное вскрытие

4

Следы жизнедеятельности насекомых или животных

Поверхность изделия, внутренняя часть изделия

Тараканы, муравьи, клопы, шерсть животных и т.п.

5

Сломанные органы управления и задания режимов работы

Кнопки включения и регуляторы настройки.

Механическое воздействие (удары, падения и пр.) неаккуратное
использование

6

Невозможность точной идентификации серийного номера.
Затёртость, повреждение номера, фирменных стикеров.

Места расположения заводских лейблов, места установки фир-
менных стикеров

Механическое, термическое воздействие, и т. п. Несанкционированное
вскрытие

7

Сколы корпуса изделия, трещины

Углы корпуса изделия, задняя часть кожухов, нижняя часть корпу-
са, крепление подставки, лотки, крышки, трубки.

Механическое воздействие (удары, падения, небрежная эксплуатация
изделия и пр.)

8

Механические повреждения электрорадиоизделий (ЭРИ) в из-
делии, а также токоведущих дорожек.

Нарушение правил эксплуатации. Небрежное обращение с изделием.

9

Электрические повреждения ЭРИ или токоведущих дорожек,
определяемые визуально

Неправильная установка сопрягаемых элементов, эксплуатация изделия в
нештатных (недокументированных) режимах.

10

Отсутствие штатных ЭРИ на своих местах, наличие установленных
нештатных ЭРИ. Следы пайки.

Нарушение правил эксплуатации. Попытка самостоятельного ремонта.

11

Сильное запыление либо загрязнение изделия, конденсат внутри
изделия. Плесень, грибки, налеты органического и неорганическо-
го происхождения.

Внутренности изделия, поверхность изделия

Эксплуатация изделия в условиях, не предназначенных для этого класса
изделий.

12

Посторонние предметы внутри изделия (скрепки, кнопки и т.п.)
(для изделий, имеющих вентиляционные отверстия или каналы
доступа пользователя без всрытия изделия)

Нарушение правил эксплуатации.

13

Деформация разъемов соединительных кабелей, деформация
соединительных кабелей или их визуально определяемое по-
вреждение.

Соединительные кабели и разъемы

Грубое механическое воздействие, небрежная стыковка, перекосы при
установке

14

Аппарат не загружается, зависает на логотипе «LADA», белый
экран.

Микросхема FLASH памяти

Испорчено ПО. Попытка перепрограммирования пользователем.

4 - 20

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

№

Проявления

Характерное место

Причина

15

Разбит дисплей, трещины или царапины на поверхности дисплея.

Поверхность изделия

Механическое воздействие (удары, падения и пр.)

16

Нарушение антибликового, тонированного покрытия дисплея

Поверхность дисплея.

Внешнее воздействие «агрессивной» жидкости (распыление аэрозольных
баллонов вблизи экрана). Использование недопустимых технических
жидкостей для чистки экрана монитора.

17

Зазубрины в местах крепежных элементов типа «защелка»

Корпус изделия, поверхность изделия

Попытка самостоятельного ремонта.

18

Следы монтажного инструмента на шлицах винтовых соединений
элементов корпуса или рядом с ними

Корпус изделия, поверхность изделия

Попытка самостоятельного ремонта

19

Экран не реагирует на нажатия.

Дисплей

Механическое воздействие (удары, падения и пр.)

20

Искаженная цветопередача (красный, зеленый и т.п. оттенок
экрана)

Дисплей

Механическое воздействие (удары, падения и пр.)

21

Не устанавливается соединение с телефоном, нестабильная
работа функции Bluetooth

Индивидуальная несовместимость телефона и изделия.

22

Не работает поиск радиостанций.

Антенный кабель

Обрыв антенного кабеля. Неправильный монтаж изделия
на автомобиль.

23

После установки USB флеш накопителя с аудиофайлами, изделие
в окне аудиопроигрывателя не обнаруживает файлы (не пере-
ходит в режим аудиопроигрывателя)

USB кабель

Обрыв USB кабеля. Неправильный монтаж изделия на автомобиль.
Неподдерживаемый тип USB накопителя.

24

После установки SD карты с аудиофайлами, изделие в окне аудио-
проигрывателя не обнаруживает файлы (не переходит в режим
аудиопроигрывателя)

Неподдерживаемый тип SD карты

25

Не воспроизводятся видеофайлы, замедленное воспроизведение
видеофайлов, отсутствует звук/изображение при воспроизведение
видеофайлов, рассинхронизация видео и звука при проигрывании
видеофайлов

Неподдерживаемый формат видеофайлов

26

Зависания, нестабильная работа, устраняемые перезагрузкой
изделия (по длительному нажатию на кнопку включения)

4 - 21

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

ПРИЛОЖЕНИЕ А (

СПРАВОЧНОЕ

)

Список типов программ радиовещания, передаваемых в системе RDS

А.1  Список поддерживаемых типов программ радиовещания, передаваемых в системе RDS приведен в таблице ниже.

No.

Тип программы

Отображение на дисплее

1

Новости

NEWS

2

Разное

VARIED

3

Поп музыка

POP MUSIC

4

Рок музыка

ROCK MUSIC

5

Другая музыка

OTHER MUSIC

6

Детские программы

CHILDREN’S PROGRAMMES

7

Отдых

LEISURE

8

Джазовая музыка

JAZZ MUSIC

9

Старые хиты

OLDIES MUSIC

10

Народная музыка

FOLK MUSIC

4 - 22

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

ПРИЛОЖЕНИЕ Б (

СПРАВОЧНОЕ

)

Параметры работы функции поиска при включенных режимах RDS

Б.1  При включенных режимах

RDS (на дисплее светятся AF, PTY) автоматический поиск осуществляется в соответствии с выбранным режимом.

Б.2 В режиме

PTY осуществляется поиск только радиостанции, поддерживающие RDS и передающие программы, соответствующие установленному пользователем типу.

Б.3  Поэтому для последовательного поиска всех доступных радиостанций в выбранном диапазоне необходимо отключить режим

 PTY, т.е. индикация PTY на дисплее должна отсутствовать

4 - 23

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема.

ПРИЛОЖЕНИЕ В (

РЕКОМЕНДУЕМОЕ

)

Условия корректного подключения

В.1  Возможно подключение только USB-приборов со спецификацией 2.0.

В.2 Таблица размещения файлов (FAT) подключённого прибора должна быть версии FAT16 (< 2 GB) или FAT32 (> 2 GB). Максимальное количество первичных разделов

должно быть не более 4.

В.3  При воспроизведении записи с внешнего носителя очень большого объёма может появиться задержка, вызванная считыванием файловой структуры.

В.4  При воспроизведении записи из очень разветвлённого дерева каталогов может появиться задержка, вызванная считыванием файловой структуры.

В.5  Желательно, чтобы дерево каталогов у подключённого прибора имело не более восьми уровней. В одном каталоге должно быть не более 1 000 файлов.

В.6  Радиоприемник работает с внешними носителями следующих форматов:

SDHC до 32 Гб;



•

SD   до 32 Гб;



•

USB 2.0 до 64 Гб;



•

USB 3.0 до 64 Гб.



•

Слот для карты памяти SD: поддерживает карты SD, SDHC размером 32



•

× 24 × 2,1 мм.

Примечание. Чем больше файлов/папок на носителе, тем дольше загружаются файлы. Рекомендуется использовать носитель данных, содержащий только аудиофайлы.

В.7  Для максимально возможной скорости доступа к файлам рекомендуется использовать SD-карты памяти класса мощности 4 и выше.

Внимание! Запрещается использовать для подключения прибора удлинительные USB-кабели и USB-хабы.

В.8  Радиоприемник поддерживает воспроизведение следующих аудиофайлов:

*.МР3. С постоянным или переменным битрейтом, скоростью передачи 32 - 320 кб/сек и частотой дискретизации 44,1/48 кГц;

*.WMA (без защиты DRM). С постоянным битрейтом и скоростью передачи 10 - 320 кб/сек, с переменным битрейтом и скоростью передачи 32 - 192 кб/сек.
