6E-4  STEERING WHEEL AND COLUMN

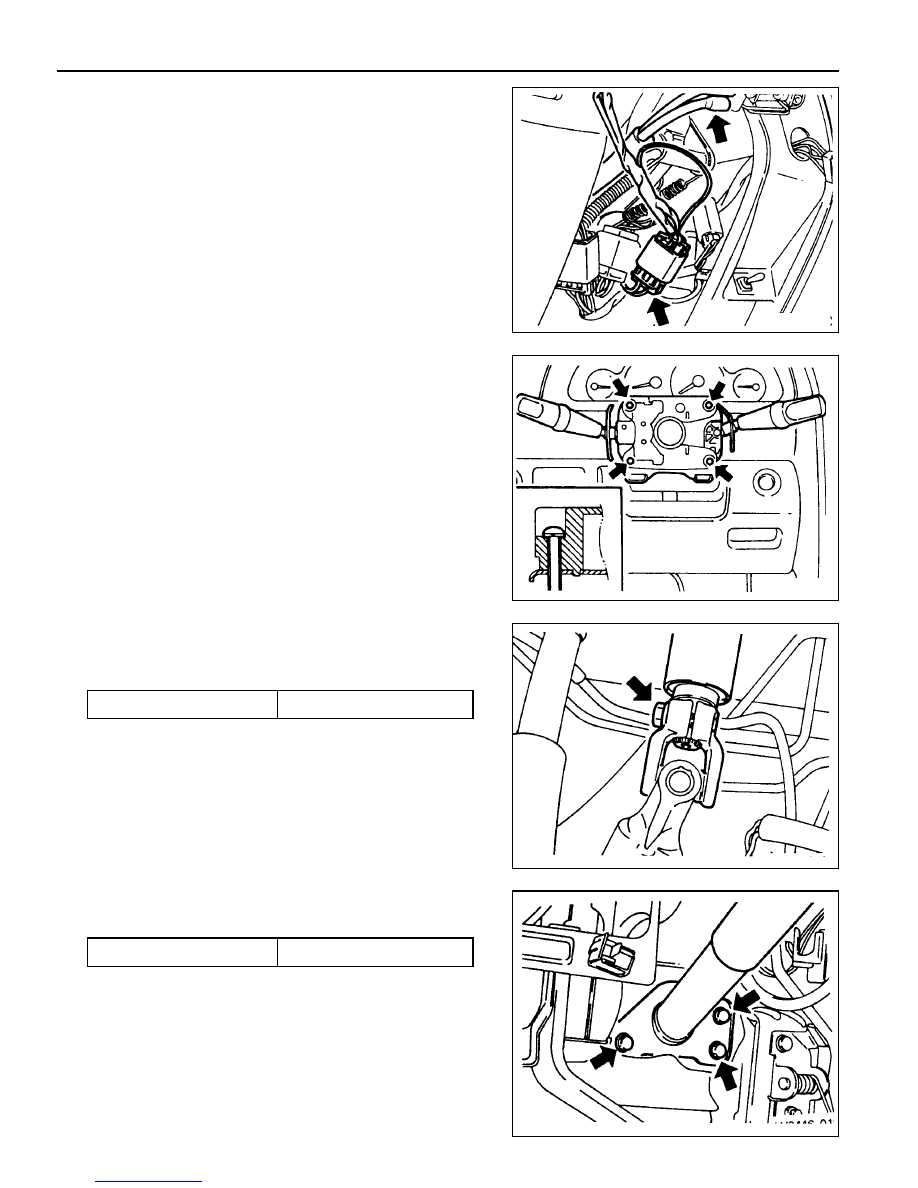

6. Disconnect each connectors.

7. Remove the vacuum hose from the ignition switch(Diesel

only) .

9. Remove the lower shaft by removing the bolt of the steering

column shaft.

Installation Notice

Tightening  Torque

9 - 14 Nm

8. Remove the combination switch assembly.

10. Remove the dash panel mounting bolts.

Installation Notice

Tightening  Torque

30 - 40 Nm

STEERING WHEEL AND COLUMN  6E-5

Tightening  Torque

30 - 40 Nm

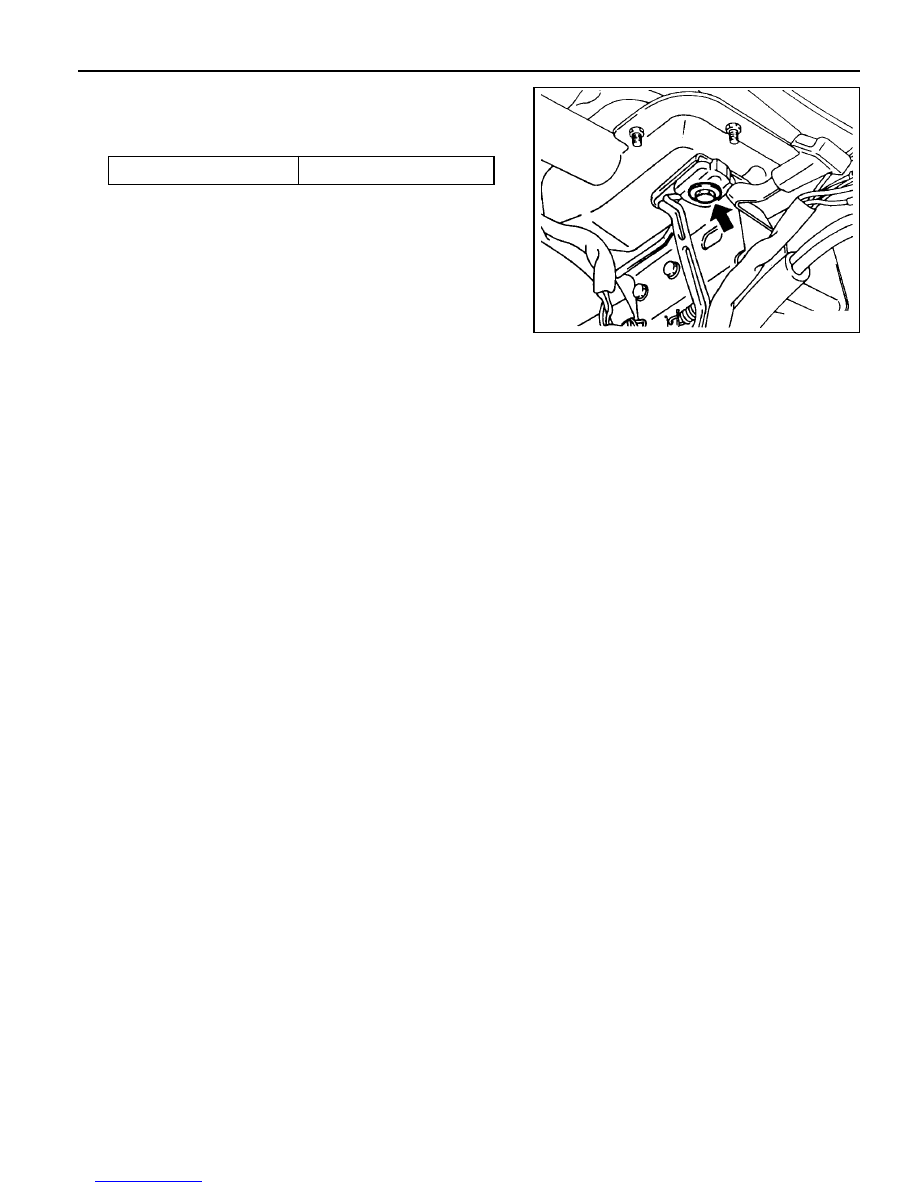

11. Remove the steering column upper mounting bolt and pull

out steering column assembly.

Installation Notice

12. Installation is reverse order of the removal.

SECTION 7B/C

MANUAL  CONTROL /

SEMIAUTO  TEMPERATURE  CONTROL

HEATING, VENTILATION  AND  AIR

CONDITIONING  SYSTEM

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

Specifications . . . . . . . . . . . . . . . . . . . . . .  7B/C-2

Cooling Capacity . . . . . . . . . . . . . . . . . . . .  7B/C-2

Compressor . . . . . . . . . . . . . . . . . . . . . . . .  7B/C-2

Condenser . . . . . . . . . . . . . . . . . . . . . . . . .  7B/C-2

Receiver Drier . . . . . . . . . . . . . . . . . . . . . .  7B/C-2

Dual Pressure Switch . . . . . . . . . . . . . . . . .  7B/C-2

Evaporator . . . . . . . . . . . . . . . . . . . . . . . . .  7B/C-3

Heater Unit . . . . . . . . . . . . . . . . . . . . . . . . .  7B/C-3

Fastener  Tightening  Specifications . . . . . . .  7B/C-3

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . .  7B/C-4

Defectives in Fan Motor Circuit . . . . . . . . . .  7B/C-5

Defectives in Compressor Circuit . . . . . . . .  7B/C-5

TABLE OF CONTENTS

Component Locator . . . . . . . . . . . . . . . . .  7B/C-6

Ventilation . . . . . . . . . . . . . . . . . . . . . . . . . .  7B/C-6

Air Conditioner System . . . . . . . . . . . . . .  7B/C-8

Diesel Engine . . . . . . . . . . . . . . . . . . . . . . .  7B/C-8

Gasoline Engine . . . . . . . . . . . . . . . . . . . . .  7B/C-9

Maintenance and Repair . . . . . . . . . . . .  7B/C-10

Refrigerant  Charging . . . . . . . . . . . . . . . .  7B/C-10

Condenser . . . . . . . . . . . . . . . . . . . . . . . .  7B/C-14

Receiver Drier . . . . . . . . . . . . . . . . . . . . .  7B/C-18

Compressor . . . . . . . . . . . . . . . . . . . . . . .  7B/C-21

Heater and Air Conditioner Control Box . .  7B/C-25

7B/C-2  MANUAL & SEMIAUTO-HVAC

Application

Type

Capacity

Condenser Fan Motor Output

Description

Parallel type (Multi Flow Condenser)

11,000 kcal/h

160W

CONDENSER

Application

Desiccant

Type

Capacity

Description

XH - 9 (30g)

Aluminum type

240cc

RECEIVER DRIER

Application

High

Low

Description

OFF: 27±2kgf / cm

2

, DIFF : 6±2kgf / cm

2

OFF : 1.8±0.2kgf / cm

2

, ON 1.9±0.3kgf/ cm

2

DUAL PRESSURE SWITCH

SPECIFICATIONS

COOLING CAPACITY

Application

Type

Max. Capacity

Max. Blowing Capacity

Refrigerant

Refrigerant Amount

Description

Air mix type

4,500kcal/h

7.Om

3

/min

R134a

650 - 75Og

Application

Model

Type

Output

Oil

Magnetic Clutch Output

Description

FK- ll

Vane rotary type

140.5cc/rev

ZXL 200PG (PAG oil)

45W

COMPRESSOR
