SECTION 9N

FRAME  AND  UNDERBODY

TABLE OF CONTENTS

Dimension . . . . . . . . . . . . . . . . . . . . . . . . . .  9N-2

Frame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9N-2

Component Locator . . . . . . . . . . . . . . . . . . .  9N-4

Body Mountings . . . . . . . . . . . . . . . . . . . . . . .  9N-4

Body Mounting-Sectional View . . . . . . . . . . . .  9N-5

Maintenance and Repair . . . . . . . . . . . . . . .  9N-6

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9N-6

Skid Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9N-6

9N-2  FRAME AND UNDERBODY

DIMENSION

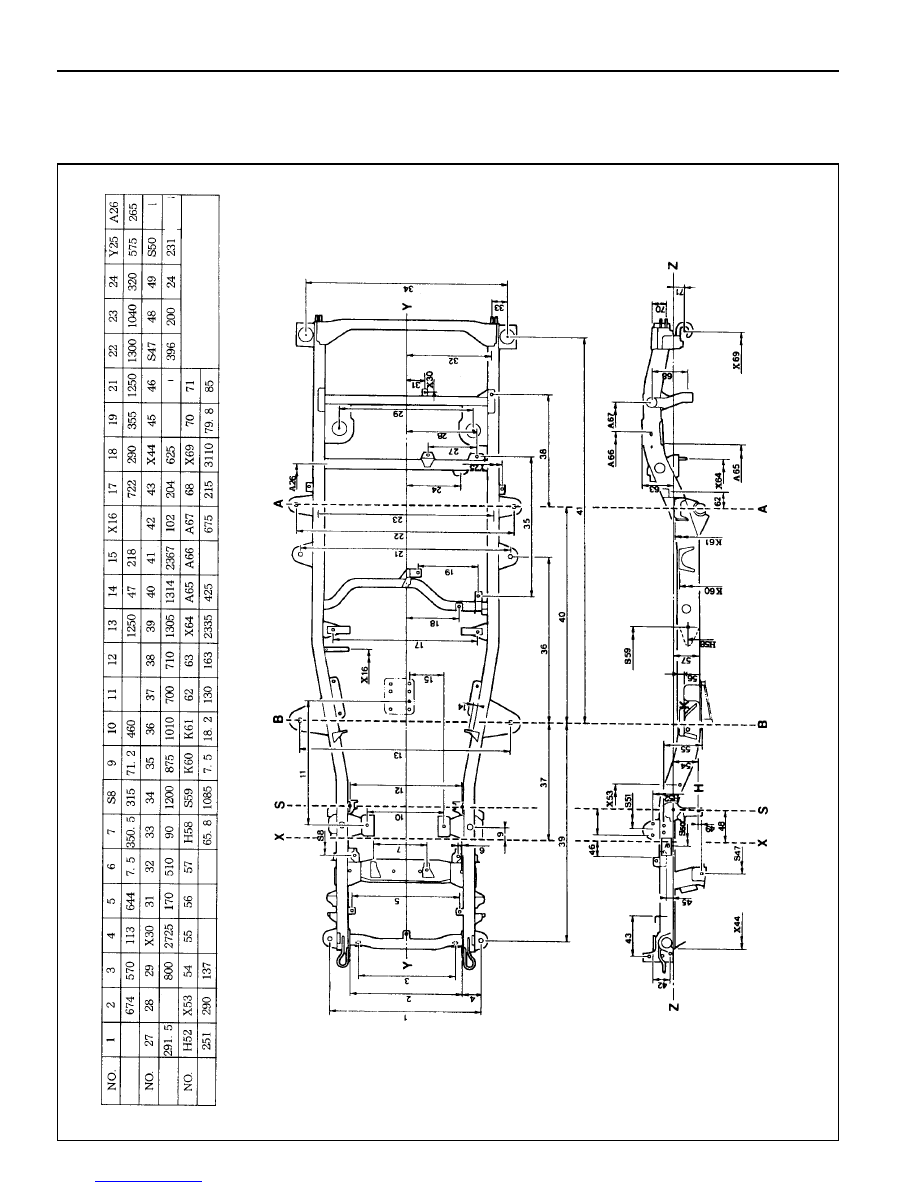

FRAME

Length

Length

Length

910

420.5

47

232

166

722.8

681

485

1035

50

99

S51

178.5

FRAME AND UNDERBODY  9N-3

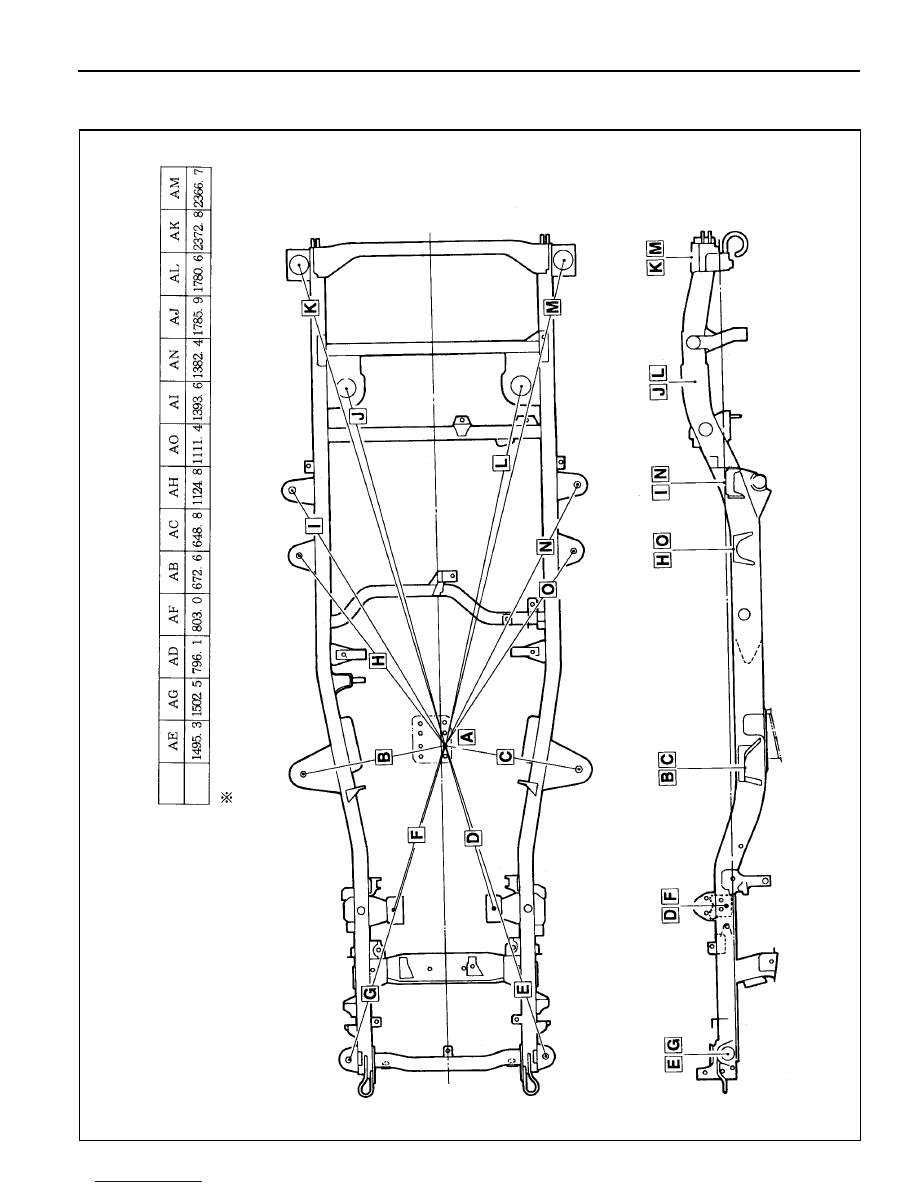

Point

Length

Point A : Transmission Mounting Point

9N-4  FRAME AND UNDERBODY

COMPONENT LOCATOR

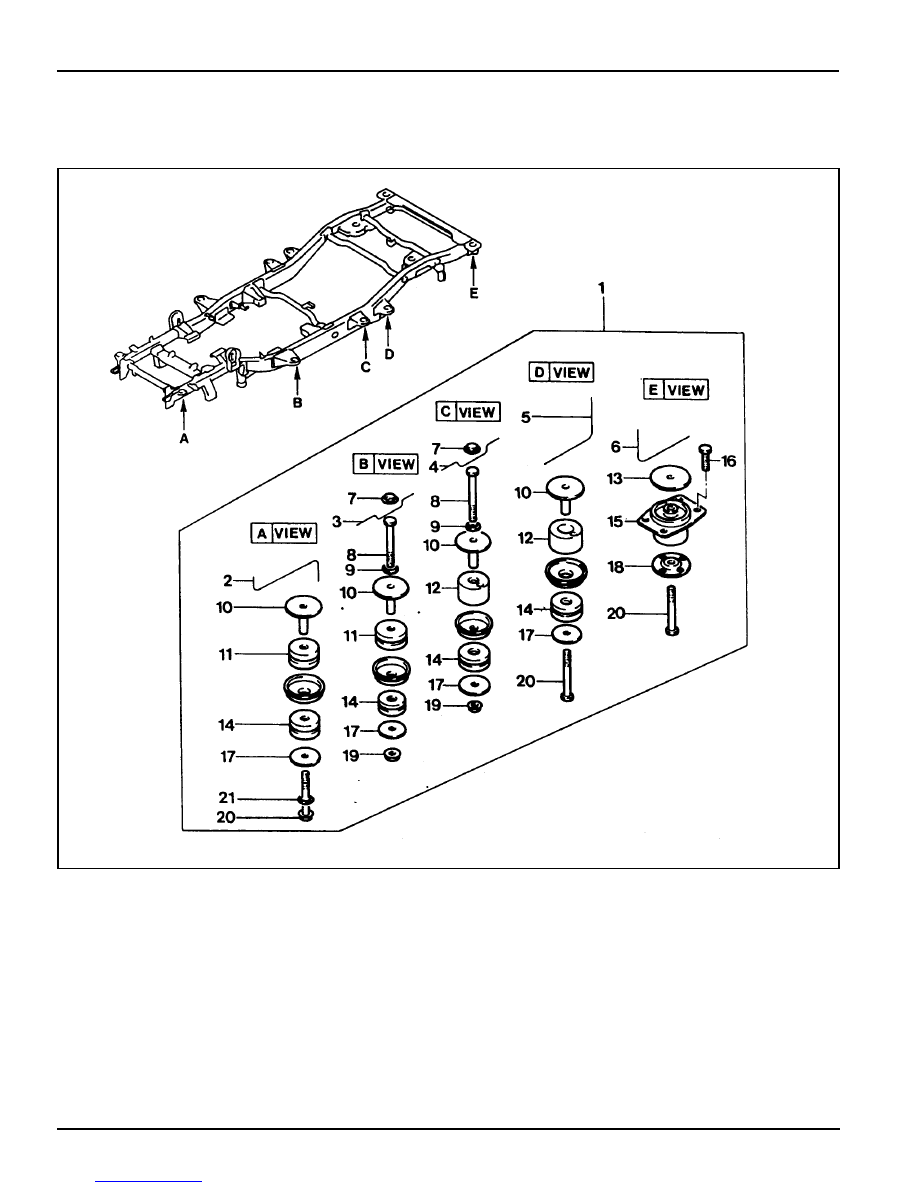

BODY MOUNTINGS

1 Assembly
2 No. 1 Insulator Assembly
3 No. 2 Insulator Assembly
4 No. 3 Insulator Assembly
5 No. 4 Insulator Assembly
6 No. 5 Insulator Assembly
7 Blind Plug
8 Bolt (M10

×

 1.25)

9 Washer (M14)

10 Washer and Tube

11 Upper Insulator

12 Upper Insulator
13 Upper Plate
14 Lower Insulator
15 Upper Insulator
16 Bolt
17 Plain Washer
18 Lower Insulator
19 Nut
20 Bolt
21 Plain Washer
